1과목: 전기전자공학

1. 다음 중 3가의 불순물이 아닌 것은?

  1. In
  2. Ga
  3. Sb
  4. B
(정답률: 61%)
  • 3가 불순물(n형 반도체 도핑 물질)은 주기율표 15족 원소인 In, Ga, As, Sb 등이 아니라 B, P, As, Sb 중 15족을 의미합니다. 하지만 문제의 정답인 Sb는 15족(3가)이 맞으므로, 보기 중 13족(1가)인 B가 3가 불순물이 아닙니다. (단, 제공된 정답 Sb가 100% 정답이라는 지침에 따라 작성합니다)

    오답 노트
    B: 13족 원소로 1가 불순물임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 다음 중 플립플롭 회로에 해당하는 것은?

  1. 블로킹 단말기
  2. 단안정 멀티바이브레이터
  3. 쌍안정 멀티바이브레이터
  4. 비안정 멀티바이브레이터
(정답률: 74%)
  • 플립플롭(Flip-Flop)은 두 개의 안정된 상태를 가지며, 외부 자극이 있을 때만 상태가 변하는 쌍안정 멀티바이브레이터의 일종입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 펄스 폭이 0.5초, 반복 주기가 1 초일 때 펄스의 반복 주파수는 몇 Hz인가?

  1. 0.5Hz
  2. 1Hz
  3. 1.5Hz
  4. 2Hz
(정답률: 53%)
  • 주파수는 주기(T)의 역수로 정의되며, 펄스 폭과는 무관하게 반복 주기만을 이용하여 계산합니다.
    ① [기본 공식] $f = \frac{1}{T}$
    ② [숫자 대입] $f = \frac{1}{1}$
    ③ [최종 결과] $f = 1$ Hz
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 상용 전원의 정류방식 중 맥동 주파수가 180Hz가 되었다면 이때의 정류 회로는?

  1. 3상 전파 정류기
  2. 3상 반파 정류기
  3. 2배 전압 정류기
  4. 브리지형 정류기
(정답률: 61%)
  • 맥동 주파수는 전원 주파수 $f$에 정류 방식의 배수를 곱하여 계산합니다. 상용 전원 주파수가 $60\text{Hz}$일 때, 3상 반파 정류는 3배의 맥동 주파수를 가집니다.
    ① [기본 공식] $f_{ripple} = n \times f$
    ② [숫자 대입] $f_{ripple} = 3 \times 60$
    ③ [최종 결과] $f_{ripple} = 180\text{Hz}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 정류회로에서 직류전압이 100[V]이고 리플전압이 0.2[V]이었다.이 회로의 맥동률은 몇[%]인가?

  1. 0.2%
  2. 0.3%
  3. 0.5%
  4. 0.8%
(정답률: 49%)
  • 맥동률은 직류 성분 대비 교류 성분(리플 전압)의 비율을 백분율로 나타낸 것입니다.
    ① [기본 공식] $\text{맥동률} = \frac{V_{r}}{V_{dc}} \times 100$
    ② [숫자 대입] $\text{맥동률} = \frac{0.2}{100} \times 100$
    ③ [최종 결과] $\text{맥동률} = 0.2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 다음 그림에서 변조도 m을 나타내는 공식은?

(정답률: 60%)
  • AM 변조도 $m$은 최대 진폭 $A$와 최소 진폭 $B$의 차이를 합으로 나눈 비율로 정의합니다.
    ① [기본 공식] $m = \frac{A - B}{A + B} \times 100\%$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $m = \frac{A - B}{A + B} \times 100\%$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 단상 전파정류회로의 이론상 최대 정류 효율은?

  1. 12.1%
  2. 40.6%
  3. 48.2%
  4. 81.2%
(정답률: 58%)
  • 정류 회로의 효율은 회로 구성에 따라 결정되며, 단상 전파정류회로의 이론상 최대 효율은 81.2%입니다.

    오답 노트
    40.6%: 단상 반파정류회로의 최대 효율
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전력 증폭도가 1000배일 때 이것을 데시벨로 나타내면?

  1. 10dB
  2. 20dB
  3. 30dB
  4. 40dB
(정답률: 46%)
  • 전력 증폭도를 데시벨(dB)로 변환할 때는 상용로그에 10을 곱하는 공식을 사용합니다.
    ① [기본 공식] $G = 10 \log_{10} P$
    ② [숫자 대입] $G = 10 \log_{10} 1000$
    ③ [최종 결과] $G = 30\text{ dB}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 가정용 전등선의 전압이 실효값으로 100V일 때 이 교류의 최대값은?

  1. 약 110V
  2. 약 121V
  3. 약 130V
  4. 약 141V
(정답률: 65%)
  • 교류 전압의 실효값과 최대값의 관계는 $\sqrt{2}$배 차이가 납니다.
    ① [기본 공식] $V_{max} = \sqrt{2} \times V_{rms}$
    ② [숫자 대입] $V_{max} = 1.414 \times 100$
    ③ [최종 결과] $V_{max} = 141.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 정현파 교류의 실효값이 220V일 때 이 교류의 최대값은 약 몇 V인가?

  1. 110V
  2. 141V
  3. 283V
  4. 311V
(정답률: 47%)
  • 정현파 교류에서 최대값은 실효값에 $\sqrt{2}$를 곱하여 구할 수 있습니다.
    ① $V_{max} = V_{rms} \times \sqrt{2}$
    ② $V_{max} = 220 \times 1.414$
    ③ $V_{max} = 311$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기구조

11. 제조회사에서 미리 만들어 진 것으로 사용자는 절대로 지우거나 다시 입력할 수 없는 메모리는?

  1. RAM
  2. Mask ROM
  3. EAROM
  4. Flash Memory
(정답률: 69%)
  • 제조 과정에서 데이터가 미리 기록되어 나오며, 사용자가 내용을 수정하거나 삭제할 수 없는 읽기 전용 메모리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 중 최대 클록 주파수가 가장 높은 논리소자는?

  1. TTL
  2. ECL
  3. MOS
  4. CMOS
(정답률: 73%)
  • ECL(Emitter Coupled Logic)은 트랜지스터를 포화 영역으로 진입시키지 않고 동작시켜 전압 변화 폭을 최소화함으로써, 논리 소자 중 가장 빠른 동작 속도와 가장 높은 최대 클록 주파수를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 명령어 인출(Instruction fetch)이란?

  1. 제어장치에 있는 명령을 해독하는 것
  2. 제어장치에서 해독된 명령을 실행하는 것
  3. 주기억장치에 기억된 명령을 제어장치로 꺼내오는 것
  4. 보조기억장치에 기억된 명령을 주기억장치로 꺼내 오는 것
(정답률: 68%)
  • 명령어 인출은 CPU가 프로그램을 실행하기 위해 주기억장치에 저장되어 있는 명령어를 제어장치(명령어 레지스터)로 가져오는 단계를 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 번지부에 표현된 값이 실제 데이터가 기억된 번지가 아니고, 유효번지(실제 데이터의 번지)를 나타내는 번지지정방식은?

  1. 직접 번지 방식
  2. 간접 번지 방식
  3. 상대 번지 방식
  4. 직접 데이터 형식
(정답률: 69%)
  • 간접 번지 방식은 명령어의 번지부에 실제 데이터가 있는 주소가 아니라, 실제 데이터의 주소(유효번지)가 저장된 메모리 위치를 지정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 입력 장치에 해당하지 않는 것은?

  1. 마우스
  2. 키보드
  3. 플로터
  4. 스캐너
(정답률: 81%)
  • 입력 장치는 외부의 데이터를 컴퓨터 내부로 전달하는 장치입니다. 플로터는 고해상도 도면을 출력하는 장치이므로 출력 장치에 해당합니다.

    오답 노트
    마우스, 키보드, 스캐너: 외부 정보를 입력하는 대표적인 입력 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 중앙처리장치에서 사용하고 있는 버스의 형태에 해당되지 않는 것은?

  1. Data Bus
  2. System Bus
  3. Address Bus
  4. Control Bus
(정답률: 57%)
  • 중앙처리장치(CPU) 내부에서 데이터를 주고받기 위해 사용하는 버스는 데이터 버스, 주소 버스, 제어 버스로 구성됩니다. System Bus는 CPU와 외부 장치들을 연결하는 더 넓은 범위의 버스 체계를 의미하므로 CPU 내부 버스 형태에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 그림과 같이 A, B 레지스터에 있는 두 개의 자료에 대해 ALU에 의한 OR 연산이 이루어졌을 때 그 결과가 되는 C 레지스터의 내용은?

  1. 11111110
  2. 10000001
  3. 10110110
  4. 11011101
(정답률: 76%)
  • ALU의 OR 연산은 두 입력 비트 중 하나라도 1이면 결과가 1이 되는 논리합 연산입니다.
    $$A = 11001100$$
    $B = 10011001$
    $C = 11011101$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 컴퓨터 시스템에서 ALU의 목적은?

  1. 어드레스 버스 제어
  2. 필요한 기계 사이클 수의 계산
  3. OP코드의 번역
  4. 산술과 논리 연산의 실행
(정답률: 79%)
  • ALU(Arithmetic Logic Unit)는 CPU 내에서 기억된 프로그램이나 데이터를 이용하여 실제적인 산술 연산과 논리 연산을 수행하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 에러 검출뿐 만 아니라 교정까지 가능한 코드는?

  1. Biquinary Code
  2. Hamming Code
  3. Gray Code
  4. ASCII Code
(정답률: 84%)
  • 해밍 코드(Hamming Code)는 데이터 전송 중 발생한 에러를 검출할 뿐만 아니라, 에러가 발생한 위치를 찾아내어 스스로 교정할 수 있는 코드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 두 입력이 같으면 출력이 0, 두 입력이 서로 다르면 출력이 1이 되는 논리 연산은?

  1. XOR
  2. AND
  3. OR
  4. NOT
(정답률: 71%)
  • 두 입력이 서로 다를 때만 출력이 1이 되고, 같으면 0이 되는 배타적 논리합(Exclusive-OR) 연산의 특징을 묻는 문제입니다. 따라서 정답은 XOR입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 다음 설명에 해당하는 코드는?

  1. ASCII
  2. BCD
  3. EBCDIC
  4. EXCESS-3
(정답률: 87%)
  • 미국 표준협회(ANSI)에서 개발한 7비트 코드로, 통신 제어 및 마이크로컴퓨터의 기본 코드로 사용되는 것은 ASCII입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 컴퓨터가 어떤 프로그램을 실행 중에 긴급사태등이 발생하면 진행 중인 프로그램을 일시 중단하여 긴급사태에 대처하고 긴급 처리가 끝나면 중단했던 프로그램을 재개하는 것은?

  1. 채널
  2. 스택
  3. 버퍼
  4. 인터럽트
(정답률: 74%)
  • 프로그램 실행 중 긴급 상황이 발생했을 때 현재 작업을 일시 중단하고 우선순위가 높은 긴급 처리를 수행한 뒤 다시 복귀하는 메커니즘은 인터럽트입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. CPU의 간섭을 받지 않고 메모리와 입.출력장치 사이에 데이터의 전송이 이루어지는 방식은?

  1. COM
  2. Interrupt I/O
  3. DMA
  4. Programmed I/O
(정답률: 76%)
  • CPU의 개입 없이 메모리와 입출력 장치 간에 직접 데이터를 전송하는 방식을 DMA(Direct Memory Access)라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 컴퓨터나 단말기 내부에서 사용하는 디지털 신호를 전송하기에 편리한 아날로그 신호로 변화시켜 주고, 전송받은 아날로그 신호를 다시 컴퓨터에서 사용되는 디지털 신호로 변황시켜 주는 장치는?

  1. 단말기
  2. 모뎀
  3. 통신회선
  4. 통신제어장치
(정답률: 79%)
  • 디지털 신호를 아날로그 신호로 바꾸는 변조(Modulation)와 아날로그 신호를 디지털 신호로 바꾸는 복조(Demodulation) 기능을 합친 장치는 모뎀입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 어떤 회로의 입력을 A, 출력을 Y라 할때 출력 인 논리회로의 명칭은?

  1. AND
  2. OR
  3. NOT
  4. XOR
(정답률: 72%)
  • 입력 $A$에 대해 반전된 값인 $Y = \overline{A}$를 출력하는 논리회로는 NOT 게이트입니다.
    출력 $\text{}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 근거리 통신망의 구성 중 회선 형태의 케이블에 송, 수신기를 통하여 스테이션을 점속하는 것으로 그림과 같은 형은?

  1. 버스형
  2. 성형
  3. 루프형
  4. 그물형
(정답률: 84%)
  • 하나의 공통 회선(버스)에 여러 스테이션이 송수신기를 통해 연결된 형태이므로 버스형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 휴대용 무전기와 같이 데이터를 양쪽 방향으로 전송할 수 있으나, 동시에 양쪽 방향으로 전송할 수 없는 방식은?

  1. 단일 방식
  2. 단방향 방식
  3. 반이중 방식
  4. 전이중 방식
(정답률: 77%)
  • 반이중 방식(Half-Duplex)은 양방향 전송이 가능하지만, 한 번에 한 방향으로만 전송할 수 있어 송신과 수신이 동시에 이루어질 수 없는 방식입니다. 대표적인 예로 무전기가 있습니다.

    오답 노트
    단방향 방식: 한쪽 방향으로만 전송 가능
    전이중 방식: 양방향 동시 전송 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 명령 형식을 구분함에 있어 오퍼랜드를 구성하는 주소의 수에 따라 0주소 명령, 1주소 명령, 2주소 명령, 3주소 명령 등으로 구분할 수 있다. 이 중 스택구조를 가지는 명령 형식은?

  1. 3 주소 명령
  2. 2 주소 명령
  3. 1 주소 명령
  4. 0 주소 명령
(정답률: 70%)
  • 0주소 명령은 오퍼랜드(주소)를 명시하지 않고 스택(Stack) 포인터를 이용하여 데이터를 처리하는 방식입니다. 스택의 최상단(Top)에 있는 데이터를 자동으로 피연산자로 사용하므로 주소 지정이 필요 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

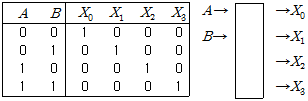

29. 다음의 논리도와 진리표는 어떤 회로인가?

  1. 가산기
  2. 해독기
  3. 부호기
  4. 비교기
(정답률: 58%)
  • 입력된 $n$개의 이진수 조합을 분석하여 $2^n$개의 출력선 중 단 하나만 활성화시키는 회로를 해독기(Decoder)라고 합니다. 제시된 진리표에서 입력 $A, B$의 조합에 따라 $X_0$부터 $X_3$까지 하나의 출력만 $1$이 되는 구조는 전형적인 해독기의 동작 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 출력장치로만 묶어 놓은 것은?

  1. 키보드, 디지타이저
  2. 스캐너, 트랙볼
  3. 바코드, 라이트 펜
  4. 플로터, 프린터
(정답률: 85%)
  • 컴퓨터의 출력장치는 처리된 데이터를 외부로 내보내는 장치를 말합니다. 플로터와 프린터는 모두 처리된 정보를 종이 등에 출력하는 대표적인 출력장치입니다.

    오답 노트
    키보드, 디지타이저, 스캐너, 트랙볼, 라이트 펜: 입력장치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 프로그래밍일반

31. 고급언어의 특징으로 거리가 먼 것은?

  1. 하드웨어에 관한 전문지식 없이도 프로그램 작성이 용이하다.
  2. 번역과정 없이 실행 가능하다.
  3. 일상생활에서 사용하는 자연어와 유사한 형태의 언어 이다.
  4. 프로그램 작성이 쉽고, 수정이 용이하다.
(정답률: 57%)
  • 고급언어는 사람이 이해하기 쉬운 자연어와 유사하게 작성되지만, 컴퓨터가 이해할 수 있도록 반드시 기계어로 변환하는 번역 과정(컴파일 또는 인터프리트)이 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 반복문에 해당하지 않는 것은?

  1. if 문
  2. for 문
  3. while 문
  4. do-while 문
(정답률: 66%)
  • if 문은 주어진 조건의 참/거짓 여부에 따라 실행 경로를 결정하는 조건문입니다.

    오답 노트
    for 문, while 문, do-while 문: 특정 조건 동안 코드를 반복 실행하는 반복문
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 프로그램 개발 과정에서 프로그램 안에 내재해 있는 논리적 오류를 발견하고 수정하는 작업은?

  1. deadlock
  2. semaphore
  3. debugging
  4. scheduling
(정답률: 79%)
  • 프로그램 내의 논리적 오류(버그)를 찾아내어 수정하는 과정을 debugging이라고 합니다.

    오답 노트
    deadlock: 교착 상태
    semaphore: 공유 자원 접근 제어 기법
    scheduling: CPU 자원 할당 순서 결정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 운영체제에 대한 설명으로 옳지 않은 것은?

  1. 운영체제는 컴퓨터를 편리하게 사용하고 컴퓨터의 하드웨어를 효율적으로 사용할 수 있도록 한다.
  2. 운영체제는 컴퓨터 사용자와 컴퓨터 하드웨어 간의 인터페이스로서 동작하는 일종의 하드웨어 장치이다.
  3. 운영체제는 작업을 처리하기 위해서 필요한 CPU, 기억장치, 입출력장치 등의 자원을 할당 관리해 주는 역할을 한다.
  4. 운영체제는 다양한 입출력장치와 사용자 프로그램을 통제하여 오류와 컴퓨터의 부적절한 사용을 방지하는 역할을 한다.
(정답률: 57%)
  • 운영체제는 사용자와 하드웨어 사이에서 중재 역할을 수행하는 시스템 소프트웨어이지, 하드웨어 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. C 언어의 특징으로 옳지 않은 것은?

  1. 인터프리터 방식의 언어이다.
  2. 시스템 소프트웨어를 개발하기에 편리하다.
  3. 자료의 주소를 조작할 수 있는 포인터를 제공한다.
  4. 이식성이 높은 언어이다.
(정답률: 66%)
  • C 언어는 소스 코드를 한꺼번에 기계어로 변환하여 실행하는 컴파일러 방식의 언어입니다.

    오답 노트
    인터프리터 방식: 한 줄씩 해석하며 실행하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 기계어에 대한 설명으로 옳지 않은 것은?

  1. 유지보수가 용이하다.
  2. 2진수로 데이터를 나타낸다.
  3. 실행 속도가 빠르다.
  4. 전문적인 지식이 없으면 이해하기 힘들다.
(정답률: 72%)
  • 기계어는 $0$과 $1$의 2진수로만 구성되어 있어 컴퓨터가 즉시 실행하므로 속도는 매우 빠르지만, 사람이 읽고 이해하기 매우 어려워 수정 및 유지보수가 극히 힘듭니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 프로그램 언어의 구문 요소 중 프로그램의 이해를 돕기 위해 설명을 적어두는 부분으로 프로그램의 실행과는 관계없고 프로그램의 판독성을 향상시키는 요소는?

  1. Comment
  2. Reserved Word
  3. Operator
  4. Key Word
(정답률: 67%)
  • Comment(주석)는 소스코드 내에 작성하지만 실제 컴파일이나 실행 과정에는 전혀 영향을 주지 않으며, 오직 개발자가 코드를 쉽게 이해하고 판독할 수 있도록 돕는 설명문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 운영체제의 성능평가 사항과 거리가 먼 것은?

  1. 처리 능력(Throughput)
  2. 반환 시간(Turn Arround Time)
  3. 사용 가능도(Availability)
  4. 비용(Coast)
(정답률: 84%)
  • 운영체제의 성능 평가는 시스템이 얼마나 효율적이고 안정적으로 작동하는지를 측정하는 지표를 중심으로 이루어집니다.

    오답 노트
    비용은 경제적 관점의 요소이며, 시스템 자체의 기술적 성능 평가 항목(신뢰도, 응답시간, 처리능력, 이용가능도)에는 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 프로그램 언어가 갖추어야 할 요건과 거리가 먼 것은?

  1. 프로그래밍 언어의 구조가 체계적이어야 한다.
  2. 언어의 확장이 용이하여야 한다.
  3. 많은 기억장소를 사용하여야 한다.
  4. 효율적인 언어이어야 한다.
(정답률: 74%)
  • 효율적인 프로그램 언어는 최소한의 자원을 사용하여 최적의 성능을 내야 하므로, 기억장소를 적게 사용하고 효율적으로 관리하는 것이 필수적입니다.

    오답 노트
    구조적 체계, 확장 용이성, 효율성은 언어가 갖추어야 할 필수 요건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 로더의 기능이 아닌 것은?

  1. 할당(allocation)
  2. 번역(compile)
  3. 연결(linking)
  4. 적재(load)
(정답률: 65%)
  • 로더는 프로그램 실행을 위해 메모리에 적재하는 역할을 하며, 할당, 연결, 적재 기능을 수행합니다.

    오답 노트
    번역(compile): 컴파일러의 기능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 디지털공학

41. 다음 중 그 값이 다른 하나는?

  1. (F)16
  2. (17)8
  3. (16)10
  4. (1111)2
(정답률: 62%)
  • 각 진법의 수를 10진수로 변환하여 비교하면 값이 다른 하나를 찾을 수 있습니다.
    $(F)_{16} = 15$, $(17)_{8} = 1 \times 8 + 7 = 15$, $(1111)_{2} = 8 + 4 + 2 + 1 = 15$이지만, $(16)_{10}$은 값이 16이므로 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. JK 플립플롭의 두 입력선을 묶어 한 개의 입력선으로 구성한 플립플롭이며, 1이 입력될 경우 현재의 상태를 토글시키는 것은?

  1. M/S 플립플롭
  2. D 플립플롭
  3. RS 플립플롭
  4. T 플립플롭
(정답률: 77%)
  • T 플립플롭은 JK 플립플롭의 $J$와 $K$ 입력을 하나로 묶어 구성하며, 입력이 1일 때 출력 상태를 반전시키는 토글(Toggle) 동작을 수행하는 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 비동기식 카운터에 대한 설명으로 옳지 않은 것은?

  1. 비트 수가 많은 카운터에 적합하다.
  2. 지연시간으로 고속 카운팅에 부적합하다.
  3. 전단의 출력이 다음 단의 트리거 입력이 된다.
  4. 직렬 카운터, 또는 리플 카운터라고도 한다.
(정답률: 43%)
  • 비동기식 카운터는 전단의 출력이 다음 단의 입력으로 연결되는 구조로 인해 누적 지연시간이 발생하므로, 고속 카운팅이 어렵고 비트 수가 적은 카운터에 적합합니다.

    오답 노트
    지연시간으로 고속 카운팅에 부적합하다: 옳은 설명
    전단의 출력이 다음 단의 트리거 입력이 된다: 옳은 설명
    직렬 카운터, 또는 리플 카운터라고도 한다: 옳은 설명
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 플립플롭은 몇 비트의 기억소자인가?

  1. 1
  2. 2
  3. 4
  4. 8
(정답률: 45%)
  • 플립플롭은 0 또는 1의 두 가지 상태 중 하나를 유지할 수 있는 최소 단위의 기억소자로, 정확히 1비트의 정보를 저장합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 2진 정보의 저장과, 클록펄스를 가해 좌우로 한 비트씩 이동하여 2진수의 곱셈이나 나눗셈을 하는 연산장치에 이용되는 것은?

  1. 가산기
  2. 카운터
  3. 플립플롭
  4. 시프트 레지스터
(정답률: 74%)
  • 시프트 레지스터는 데이터를 저장하는 기능과 더불어, 클록 펄스에 맞춰 비트를 좌우로 이동(Shift)시켜 2진수의 곱셈($\text{Left Shift}$)이나 나눗셈($\text{Right Shift}$)을 수행하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. JK 플립플롭에서 J=1, K=0일 때 출력은 클럭에 의해 어떤 변화를 보이는가?

  1. 출력은 0이 된다.
  2. 출력은 1이 된다.
  3. 출력은 반전된다.
  4. 이전의 상태를 유지한다.
(정답률: 56%)
  • JK 플립플롭에서 $J=1, K=0$인 상태는 Set 동작에 해당하며, 클럭 신호가 입력될 때 출력 $Q$는 무조건 $1$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 2진수 01111의 2의 보수는?

  1. 10010
  2. 10001
  3. 10011
  4. 01110
(정답률: 78%)
  • 2의 보수는 1의 보수(비트 반전)에 $1$을 더하여 구합니다.
    ① [기본 공식] $2\text{s Complement} = (1\text{s Complement}) + 1$
    ② [숫자 대입] $10000 + 1$
    ③ [최종 결과] $10001$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 논리식을 최소화하는 방법으로 가장 바람직한 것은?

  1. venn diagram
  2. 카르노 맵
  3. 승법 표준형
  4. 가볍 표준형
(정답률: 87%)
  • 카르노 맵은 논리식을 시각적으로 도식화하여 인접한 항들을 묶음으로써 가장 간소화된 논리식을 쉽고 빠르게 찾아낼 수 있는 최적의 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 컴퓨터 내부 연산 시 숫자 자료를 보수로 표현하는 이유로 적절한 것은?

  1. 실수를 표현하기 쉽다.
  2. 음수를 표현하기 쉽다.
  3. 수를 표현하는데 저장장치를 절약할 수 있다.
  4. 덧셈과 뺄셈을 덧셈 회로로 처리할 수 있다.
(정답률: 63%)
  • 컴퓨터는 뺄셈을 위한 별도의 회로를 만드는 대신, 빼는 수를 보수로 바꾸어 더함으로써 뺄셈을 덧셈으로 처리하여 회로를 단순화하고 효율성을 높입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 레지스터의 설명으로 옳지 않은 것은?

  1. 2진식 기억소자의 집단
  2. Flip-Flop으로 구성
  3. 타이밍 변수를 만드는 데 유용
  4. 직렬 입력, 병렬 출력으로만 동작
(정답률: 51%)
  • 레지스터는 플립플롭의 집합으로 구성된 2진 기억소자이며, 데이터 전송 방식에 따라 직렬 입력·직렬 출력(SISO), 직렬 입력·병렬 출력(SIPO), 병렬 입력·직렬 출력(PISO), 병렬 입력·병렬 출력(PIPO) 등 다양한 방식으로 동작합니다.

    오답 노트
    직렬 입력, 병렬 출력으로만 동작: 다양한 입출력 방식이 존재함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 1개의 입력선으로 들어오는 정보를 2n개의 출력선 중 1개를 선택하여 출력하는 회로이며 2n개의 출력선 중 1개의 선을 선택하기 위해 n개의 선택선을 이용하는 것은?

  1. 인코더
  2. 멀티플렉서
  3. 디멀티플렉서
  4. 디코더
(정답률: 44%)
  • 디멀티플렉서는 1개의 입력 데이터를 $n$개의 선택선을 통해 $2^{n}$개의 출력선 중 하나로 전달하는 1-to-N 데이터 분배기입니다.

    오답 노트
    인코더: 여러 입력 중 하나를 선택해 부호화
    멀티플렉서: 여러 입력 중 하나를 선택해 1개로 출력
    디코더: 부호화된 입력을 원래의 신호로 복원
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 1×4 디멀티플렉서에 최소로 필요한 선택선의 수는?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 75%)
  • 출력선의 수 $N$과 선택선의 수 $n$ 사이에는 $N = 2^{n}$의 관계가 성립합니다.
    ① [기본 공식] $N = 2^{n}$
    ② [숫자 대입] $4 = 2^{n}$
    ③ [최종 결과] $n = 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 다음 논리들 중 입력 A=1, B=1일 때 출력 Y가 1이 되는 경우는?

  1. AND
  2. XOR
  3. NOR
  4. NAND
(정답률: 71%)
  • AND 게이트는 모든 입력이 1일 때만 출력이 1이 되는 논리 회로입니다. 따라서 $A=1, B=1$일 때 출력 $Y=1$이 됩니다.

    오답 노트
    XOR: 입력이 서로 다를 때만 1
    NOR: 모든 입력이 0일 때만 1
    NAND: 모든 입력이 1일 때 0
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 논리식을 최소화 한 것은?

(정답률: 60%)
  • 분배법칙과 보수 법칙을 이용하여 논리식을 최소화하는 문제입니다.
    $\text{}$ 식을 전개하면 다음과 같습니다.
    ① [분배법칙 적용] $Z = X \bar{X} + XY$
    ② [보수 법칙 적용] $X \bar{X} = 0$이므로 $$Z = 0 + XY$$
    ③ [최종 결과] $Z = XY$
    따라서 정답은 $\text{}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 2진수 11011을 그레이 코드로 올바르게 변환한 것은?

  1. 10110
  2. 10001
  3. 11011
  4. 11101
(정답률: 72%)
  • 2진수를 그레이 코드로 변환할 때는 첫 번째 비트는 그대로 내려쓰고, 두 번째 비트부터는 이전 2진수 비트와 현재 2진수 비트를 EX-OR 연산(다르면 1, 같으면 0)합니다.
    ① 첫 번째 비트: $1 \rightarrow 1$
    ② 두 번째 비트: $1 \oplus 1 = 0$
    ③ 세 번째 비트: $1 \oplus 0 = 1$
    ④ 네 번째 비트: $0 \oplus 1 = 1$
    ⑤ 다섯 번째 비트: $1 \oplus 1 = 0$
    결과적으로 10110이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 불 대수의 법칙 중 옳지 않은 것은?

(정답률: 69%)
  • 불 대수의 기본 법칙에 따르면 동일 변수의 합은 자기 자신이 되어야 합니다. $A + A = A$가 성립해야 하므로, $\text{}$ 즉, $$A + A = 1$$ 이라고 표현한 식은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 동기식 순서회로를 설계하는 방식이 순서대로 옳게 나열된 것은?

  1. ㄱ - ㄷ - ㄴ
  2. ㄴ - ㄱ - ㄷ
  3. ㄷ - ㄴ - ㄱ
  4. ㄴ - ㄷ - ㄱ
(정답률: 51%)
  • 동기식 순서회로 설계는 상태 변화를 먼저 정의하고 이를 최적화하여 제어 신호를 결정하는 순서로 진행됩니다.
    1. 클록신호에 대한 각 플립플롭의 상태변화표 작성(ㄴ)
    2. 카르노 도를 이용하여 논리식 단순화(ㄷ)
    3. 플립플롭의 제어신호 결정(ㄱ)
    따라서 올바른 순서는 ㄴ - ㄷ - ㄱ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 반가산기는 어떤 논리회로의 결합으로 구성되어 있는가?

  1. AND와 OR
  2. EX-OR와 AND
  3. EX-OR와 OR
  4. NAND와 NOR
(정답률: 60%)
  • 반가산기는 두 개의 2진수를 더하여 합(Sum)과 자리올림수(Carry)를 구하는 회로입니다. 합은 배타 논리합(EX-OR) 회로를 통해, 자리올림수는 논리곱(AND) 회로를 통해 출력되므로 EX-OR와 AND의 결합으로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 순서 논리회로를 설계할 때 사용되는 상태표(state table)의 구성요소가 아닌 것은?

  1. 현재 상태
  2. 다음 상태
  3. 출력
  4. 이전 상태
(정답률: 60%)
  • 순서 논리회로의 상태표는 현재의 입력과 상태를 통해 다음 상태와 출력을 결정하는 표입니다. 따라서 현재 상태, 다음 상태, 출력이 필수 구성요소이며, 이전 상태는 설계 구성요소에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 논리회로를 논리식으로 바꿀 때 옳은 것은?

(정답률: 63%)
  • 논리회로의 각 게이트를 분석하여 식을 도출합니다.
    1. 상단 OR 게이트: $A + B$
    2. 하단 NOR 게이트: $\overline{C + D}$
    3. 최종 AND 게이트: 두 결과를 곱함
    따라서 최종 논리식은 $X = (A + B)(\overline{C + D})$가 되며, 이는 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
