승강기기능사 필기 기출문제복원 (2013-04-14)

승강기기능사 2013-04-14 필기 기출문제 해설

이 페이지는 승강기기능사 2013-04-14 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

승강기기능사
(2013-04-14 기출문제)

목록

1과목: 승강기개론

1. 카의 하강하는 속도가 과속스위치의 작동 속도를 넘었을 때에 비상정지장치는 매 분의 속도가 정격속도의 몇 배를 넘지 않는 범위 내에서 카의 하강을 자동적으로 제지하여야 하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 2번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 1.3배
  2. 1.4배
  3. 1.5배
  4. 1.6배
(정답률: 86%)
  • 비상정지장치는 카의 하강 속도가 과속스위치 작동 속도를 초과했을 때, 정격속도의 1.4배를 넘지 않는 범위 내에서 자동으로 제지해야 합니다.

    오답 노트
    조속기: 1.3배(현재 규정은 115%로 개정됨)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 승강장의 문이 열린 상태에서 모든 제약이 해제되면 자동적으로 닫히게 하여 문의 개방에서 생기는 2차 재해를 방지하는 것은?

  1. 도어 인터록
  2. 도어 클로저
  3. 도어 머신
  4. 도어 행거
(정답률: 82%)
  • 도어 클로저는 승강장 문이 열려 있을 때 스프링이나 중력 방식을 이용하여 자동으로 문을 닫히게 함으로써 2차 재해를 방지하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 승강기의 카 상부에서 행할 수 없는 점검은?

  1. 카 천정 조명등의 상태
  2. 비상 구출구의 상태
  3. 카 도어 스위치 설치상태
  4. 상부의 리미트 스위치 설치상태
(정답률: 43%)
  • 카 천정 조명등의 상태는 카 내부에서 확인해야 하는 점검 항목이므로, 카 상부에서 수행하는 점검에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 로프식 엘리베이터에서 주 로프가 절단되었을 때 일어나는 현상이 아닌 것은?

  1. 조속기(governor)의 과속 스위치가 작동된다.
  2. 비상정지장치(safety device)가 작동된다.
  3. 조속기 로프에 카(car)가 매달린다.
  4. 조속기의 켓치가 작동한다.
(정답률: 54%)
  • 주 로프가 절단되면 조속기의 과속 스위치와 켓치가 작동하고, 최종적으로 비상정지장치가 작동하여 카를 멈추게 합니다. 조속기 로프는 제어 및 감지용이므로 카의 하중을 직접 지탱하여 매달 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 엘리베이터용 권상기 브레이크에 대한 설명으로 옳은 것은?

  1. 전동기나 균형추 등의 관성은 제지할 필요가 없다.
  2. 관성에 의한 원동기의 회전을 제지할 수 있어야 한다.
  3. 승객용 엘리베이터는 110%의 부하로 하강 중 감속ㆍ정지할 수 있어야 한다.
  4. 화물용 엘리베이터는 130%의 부하로 하강 중 감속ㆍ정지할 수 있어야 한다.
(정답률: 48%)
  • 엘리베이터 권상기 브레이크는 안전을 위해 전동기나 균형추의 관성에 의한 회전을 확실하게 제지할 수 있는 성능을 갖추어야 합니다.

    오답 노트
    승객용 엘리베이터: 125% 부하로 하강 중 정지 가능
    화물용 엘리베이터: 120% 부하로 하강 중 정지 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 직접식 유압 엘리베이터의 특징으로 옳지 않은 것은?

  1. 승강로의 소요 평면 치수가 작고, 구조가 간단하다.
  2. 비상정지장치가 필요하다.
  3. 부하에 의한 바닥 침하가 적다.
  4. 실린더 보호관을 땅속에 설치할 필요가 있다.
(정답률: 62%)
  • 직접식 유압 엘리베이터는 유압 실린더가 카를 직접 들어 올리는 구조이므로, 로프 파단 등의 위험이 없어 비상정지장치가 필요하지 않습니다.

    오답 노트
    비상정지장치가 필요한 것은 로프를 사용하여 카를 움직이는 간접식 유압 엘리베이터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 엘리베이터의 완충기에 대한 설명 중 옳지 않은 것은?

  1. 스프링 완충기와 유입 완충기가 있다.
  2. 정격속도 60[m/min] 이하는 스프링 완충기가 사용된다.
  3. 정격속도 60[m/min] 초과시는 유입완충기가 사용된다.
  4. 스프링 완충기의 작용은 유체저항에 의한다.
(정답률: 67%)
  • 스프링 완충기는 스프링의 탄성력을 이용하여 충격을 흡수하며, 유체저항을 이용하여 충격을 흡수하는 것은 유입 완충기의 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 수직면내에 배열된 다수의 주차구획이 순환 이동하는 방식의 주차설비는 무엇인가

  1. 다층순환식
  2. 수평순환식
  3. 승강기식
  4. 수직순환식
(정답률: 65%)
  • 주차구획이 수직면 내에 배열되어 순환 이동하는 방식은
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 엘리베이터의 로프 거는 방법에서 1:1에 비하여 3:1, 4:1 또는 6:1로 하였을 때 나타나는 현상으로 옳지 않은 것은

  1. 로프의 수명이 짧아진다.
  2. 로프의 길이가 길어진다.
  3. 속도가 빨라진다.
  4. 종합적인 효율이 저하된다.
(정답률: 58%)
  • 로프 거는 방법에서 비율이 높아질수록(
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 승강기가 어떤 원인으로 피트에 떨어졌을 때 충격을 완화하기 위하여 설치하는 것은?

  1. 조속기
  2. 비상정지장치
  3. 완충기
  4. 제동기
(정답률: 88%)
  • 승강기가 피트로 추락했을 때 발생하는 충격을 흡수하여 인명 및 기계적 피해를 최소화하기 위해 설치하는 장치는 완충기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 사이리스터의 점호각을 바꿔 유도전동기의 속도를 제어하는 방식은?

  1. 교류 1단제어
  2. 교류 2단제어
  3. 교류 귀환제어
  4. VVVF제어
(정답률: 62%)
  • 카의 실제 속도와 지령 속도를 비교하여 사이리스터의 점호각을 조절함으로써 속도를 제어하는 방식은 교류 귀환제어입니다.

    오답 노트
    교류 1단제어: 전원 투입/차단만으로 기동 및 정지하는 단순 방식
    교류 2단제어: 고속권선(기동/주행)과 저속권선(감속)을 사용하는 방식
    VVVF제어: 전압과 주파수를 동시에 변화시켜 제어하는 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 에스컬레이터의 계단(디딤판)에 대한 설명 중 옳지 않은 것은?

  1. 디딤판 윗면은 수평으로 설치되어야 한다.
  2. 디딤판의 주행방향의 길이는 400[㎜] 이상이다.
  3. 발판사이의 높이는 215[㎜] 이하이다.
  4. 디딤판 상호간 틈새는 8[㎜] 이하이다.
(정답률: 51%)
  • 에스컬레이터 디딤판의 안전 기준에 관한 문제입니다. 디딤판 상호간의 틈새는 $8\text{mm}$이하가 아니라 $6\text{mm}$이하로 규정되어 있습니다.

    오답 노트
    디딤판과 스커트가드 사이의 틈새: 한쪽 $4\text{mm}$이하, 양쪽 합계 $7\text{mm}$이하
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 에스컬레이터의 수평주행구간 디딤판의 수가 3개 이상이고, 층고가 6[m] 이하인 경우에는 정격속도를 얼마까지 할 수 있는가?

  1. 30[m/min] 이하
  2. 40[m/min] 이하
  3. 50[m/min] 이하
  4. 60[m/min] 이하
(정답률: 32%)
  • 에스컬레이터의 정격속도는 기본적으로 $30\text{m/min}$이하이지만, 특정 조건(경사각 $30^\circ$이하 및 층고 $6\text{m}$이하)을 만족하는 경우에는 속도를 높여 운행할 수 있습니다.

    $$ \text{정격속도} = 40\text{m/min} \text{ 이하} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 엘리베이터 전원이 정전이 될 경우 카내 예비 조명장치에 관한 설명 중 타당하지 않은 것은?

  1. 조도는 램프로부터 2[m] 떨어진 거리에서 측정한다.
  2. 조도는 1Lux 미만이어야 한다.
  3. 자동차용 엘리베이터는 설치하지 않아도 된다.
  4. 카내 조작반이 없는 화물용 엘리베이터는 설치하지 않아도 된다.
(정답률: 66%)
  • 엘리베이터 예비 조명장치는 정전 시 승객의 안전을 위해 일정 수준 이상의 밝기를 유지해야 합니다. 조도는 램프로부터 $2\text{m}$ 떨어진 거리에서 측정하며, $1\text{Lux}$ 미만이 아니라 $2\text{Lux}$이상(또는 기준에 따라 $5\text{Lux}$이상)의 밝기를 유지해야 합니다.
  • 2럭스 이상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 에스컬레이터와 건물의 빔 또는 에스컬레이터를 교차 승계형 배열로 설치했을 경우에 생기는 협각부에 끼는 것을 방지하기 위해서 설치하는 것은

  1. 역결상 검출장치
  2. 스커트가드 판넬
  3. 리미트스위치
  4. 삼각부 보호판
(정답률: 66%)
  • 에스컬레이터를 교차 승계형으로 배열했을 때 발생하는 협각부(삼각형 모양의 틈새)에 이용자의 신체나 옷이 끼는 것을 방지하기 위해 삼각부 보호판을 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 안전관리

16. 에스컬레이터의 경사각은 일반적으로 몇 도[°] 이하로 하여야 하는가

  1. 10
  2. 20
  3. 30
  4. 40
(정답률: 81%)
  • 에스컬레이터의 일반적인 경사각은 $30^{\circ}$이하로 제한하고 있습니다.

    오답 노트
    수평 보조기: $12^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계실의 바닥면적은 일반적으로 승강로 수평투영면적의 몇 배 이상으로 하여야 하는가?

  1. 2배
  2. 3배
  3. 4배
  4. 5배
(정답률: 69%)
  • 기계실의 바닥면적은 효율적인 유지보수와 공간 확보를 위해 승강로 수평투영면적의 2배 이상으로 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 도어 사이에 이물질이 있는 경우 도어를 반전시키는 안전장치가 아닌 것은?

  1. 세이프티 슈
  2. 세이프티 디바이스
  3. 세이프티 레이
  4. 초음파 장치
(정답률: 50%)
  • 세이프티 디바이스는 도어 반전 장치가 아니라 비상정지장치에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 안전점검 및 진단순서가 맞는 것은?

  1. 실태파악 → 결함발견 → 대책결정 → 대책실시
  2. 실태파악 → 대책결정 → 결함발견 → 대책실시
  3. 결함발견 → 실태파악 → 대책실시 → 대책결정
  4. 결함발견 → 실태파악 → 대책결정 → 대책실시
(정답률: 54%)
  • 안전점검 및 진단은 현재의 상태를 확인하는 실태파악을 시작으로, 문제점을 찾아내는 결함발견, 해결 방안을 세우는 대책결정, 그리고 이를 실행하는 대책실시 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 승강기의 자체검사 항목이 아닌 것은?

  1. 브레이크
  2. 가이드레일
  3. 권과방지장치
  4. 비상정지장치
(정답률: 50%)
  • 승강기 자체검사 항목은 제동기(브레이크), 주행안내레일(가이드레일), 와이어 로프 상태, 추락 방지 및 과부하 방지장치 등이 핵심입니다. 권과방지장치는 해당 자체검사 항목에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 중량물을 달아 올릴 때 와이어로프에 가장 힘이 크게 걸리는 각도는?

  1. 45°
  2. 55°
  3. 65°
  4. 90°
(정답률: 61%)
  • 중량물을 들어 올릴 때 와이어로프의 각도가 커질수록 로프에 걸리는 장력이 증가하며, $90^{\circ}$일 때 가장 큰 힘이 걸리게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 안전점검의 종류가 아닌 것은?

  1. 정기점검
  2. 특별점검
  3. 순회점검
  4. 수시점검
(정답률: 73%)
  • 안전점검의 종류에는 정기점검, 수시점검, 특별점검 등이 포함됩니다. 순회점검은 일반적인 안전점검의 분류 체계에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 재해원인에 대한 설명으로 옳지 않은 것은?

  1. 불안전한 행동과 불안전한 상태는 재해의 간접원인이다.
  2. 불안전한 상태는 물적원인에 해당된다.
  3. 위험장소의 접근은 재해의 불안전한 행동에 해당된다.
  4. 부적당한 조명, 온도 등 작업환경의 결함도 재해원인에 해당된다.
(정답률: 46%)
  • 불안전한 행동과 불안전한 상태는 재해를 직접적으로 일으키는 직접원인에 해당합니다.

    오답 노트
    불안전한 상태: 물적 원인에 해당함
    위험장소의 접근: 인적 원인인 불안전한 행동에 해당함
    작업환경 결함: 부적당한 조명, 온도 등은 재해의 원인이 됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 재해가 발생되었을 때의 조치순서로서 가장 알맞은 것은?

  1. 긴급처리→재해조사→원인강구→대책수립→실시→평가
  2. 긴급처리→원인강구→대책수립→실시→평가→재해조사
  3. 긴급처리→재해조사→대책수립→실시→원인강구→평가
  4. 긴급처리→재해조사→평가→대책수립→원인강구→실시
(정답률: 76%)
  • 재해 발생 시 조치 순서는 응급처치 및 2차 피해 방지를 위한 긴급처리를 최우선으로 하며, 이후 사실 관계를 파악하는 재해조사, 원인강구, 대책수립, 실시, 평가 순으로 진행됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 기계 설비의 기계적 위험에 해당되지 않는 것은?

  1. 직선운동과 미끄럼운동
  2. 회전운동과 기계 부품의 튀어나옴
  3. 재료의 튀어나옴과 진동 운동체의 끼임
  4. 감전, 누전 등 오통전에 의한 기계의 오작동
(정답률: 41%)
  • 감전, 누전 등 오통전에 의한 기계의 오작동은 기계적 물리 작용이 아닌 전기적 에너지에 의해 발생하는 전기적 위험에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 산업재해(사고)조사 항목이 아닌 것은?

  1. 재해원인 물체
  2. 재해발생 날짜, 시간, 장소
  3. 재해책임자 경력
  4. 피해자 상해정도 및 부위
(정답률: 84%)
  • 산업재해 조사 시에는 재해 발생의 객관적 사실(날짜, 시간, 장소), 원인 물체, 피해 정도 등을 파악하는 것이 핵심이며, 재해책임자의 개인적인 경력은 조사 항목에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 재해 원인을 분류할 때 인적 요인에 해당되는 것은?

  1. 방호장치의 결함
  2. 안전장치의 결함
  3. 보호구의 결함
  4. 지식의 부족
(정답률: 78%)
  • 인적 요인은 사람의 역량, 지능, 지식, 태도 등 인간의 내적 특성으로 인해 발생하는 원인을 의미하므로 지식의 부족이 이에 해당합니다.

    오답 노트
    방호장치, 안전장치, 보호구의 결함: 물적 요인
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 물건에 끼여진 상태나 말려든 상태는 어떤 재해인가?

  1. 추락
  2. 전도
  3. 협착
  4. 낙하
(정답률: 85%)
  • 물건에 끼이거나 말려 들어가는 형태의 재해를 협착이라고 정의합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 에스컬레이터의 800형, 1200형이라 부르는 것은 무엇을 기준으로 한 것인가?

  1. 난간폭
  2. 계단의 폭
  3. 속도
  4. 양정
(정답률: 55%)
  • 에스컬레이터의 형번(800형, 1200형 등)은 난간폭을 기준으로 구분합니다.
    참고
    난간폭 800형: 수송능력 6000명/시간
    난간폭 1200형: 수송능력 9000명/시간
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 승강기를 보수 점검할 경우 보수점검의 내용이 틀린 것은?

  1. 메인 로프와 시브의 마모를 줄이기 위해 그리스를 주기적으로 충분하게 주입한다.
  2. 권동기의 기어오일을 확인하고 부족시 주유한다.
  3. 레일 가이드 슈의 오일을 확인하여 부족시 보충하고 구동 체인에는 그리스를 주입한다.
  4. 도어슈, 도어클로저, 체인 등에서 소음이 발생할 때 링크부위를 그리스로 주입하고 볼트와 너트가 풀린 곳을 확인하고 조인다.
(정답률: 46%)
  • 메인 로프와 시브에 그리스를 과도하게 주입하면 마찰력이 저하되어 미끄럼 현상이 발생하며, 이는 승강기의 정밀한 제어를 방해하여 위험을 초래할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 승강기보수

31. 유압식 엘리베이터에 대한 설명으로 옳지 않은 것은?

  1. 실린더를 사용하기 때문에 행정거리와 속도에 한계가 있다.
  2. 균형추를 사용하지 않으므로 전동기의 소요동력이 커진다.
  3. 건물 꼭대기 부분에 하중이 많이 걸린다.
  4. 승강로의 꼭대기 틈새가 작아도 좋다.
(정답률: 43%)
  • 유압식 엘리베이터는 기계실의 위치가 자유로워 반드시 카 상부에 설치할 필요가 없으므로, 건물 꼭대기 부분에 하중이 많이 걸리지 않습니다.

    오답 노트
    실린더 사용: 행정거리와 속도에 제한이 있음
    균형추 미사용: 전동기 소요동력이 증가함
    꼭대기 틈새: 로프식에 비해 좁아도 무방함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 균형추를 구성하고 있는 구조재 및 연결재의 안전율은 균형추가 승강로의 꼭대기에 있고, 엘리베이터가 정지한 상태에서 얼마 이상으로 하는 것이 바람직한가?

  1. 3
  2. 5
  3. 7
  4. 9
(정답률: 59%)
  • 엘리베이터의 일반적인 구조재 및 연결재의 안전율은 $5$를 기준으로 합니다.

    오답 노트
    주로프: $12$
    조속기: $8$
    체인: $10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 카 출입구 또는 천장 구출구에 대한 설명 중 옳지 않은 것은?

  1. 카 출입구 이외에 카 천장 구출구를 반드시 설치하여야 한다.
  2. 출입구에는 정전기 방지를 위한 방전코일을 반드시 설치하여야 한다.
  3. 카의 천장 구출구는 카 외측에서 열게 되어 있다.
  4. 2대 이상의 카가 동일 승강로에 병설되었을 경우 카 측 벽에도 구출구를 설치할 수 있다.
(정답률: 54%)
  • 출입구에 방전코일을 설치할 경우 오히려 사람에게 피해가 갈 수 있으므로 설치해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 엘리베이터의 안정된 사용 및 정지를 위하여 승강장 중앙관리실 또는 경비실 등에 설치되어 카 이외의 장소에서 엘리베이터 운행의 정지조작과 재개조작이 가능한 안전장치는?

  1. 자동/수동 전환스위치
  2. 도어 안전장치
  3. 파킹스위치
  4. 카 운행정지스위치
(정답률: 47%)
  • 파킹스위치는 기준층 승강장에 키 스위치를 설치하여, 카 이외의 장소에서 엘리베이터를 휴지(정지)시키거나 재가동할 수 있게 하는 안전장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 엘리베이터 카 도어머신에 요구되는 성능이 아닌 것은?

  1. 작동이 원활하고 정숙할 것
  2. 카 상부에 설치하기 위해 소형 경량일 것
  3. 동작회수가 엘리베이터 기동회수의 2배이므로 보수가 용이할 것
  4. 어떠한 경우라도 수동으로 카 도어가 열려서는 안될것
(정답률: 71%)
  • 도어머신은 비상시 수동으로 문을 열 수 있어야 하며, 이때 문을 개방하는 데 필요한 힘은 $300\text{N}$을 초과하지 않아야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 엘리베이터 카 내부에서 실시하는 검사가 아닌 것은?

  1. 외부와 연결하는 통화장치의 작동상태
  2. 정전시 예비조명장치의 작동상태
  3. 리미트스위치의 작동상태
  4. 도어스위치의 작동상태
(정답률: 75%)
  • 리미트스위치는 카 내부가 아니라 카 상부 또는 피트(최하층 바닥)에서 작동 상태를 점검해야 하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 로프식 엘리베이터에서 권상기 도르래 홈의 언더컷의 잔여량은몇 [㎜] 미만일 때 도르래를 교체하여야 하는가?

  1. 4
  2. 3
  3. 2
  4. 1
(정답률: 49%)
  • 권상기 도르래 홈의 마모 상태를 나타내는 언더컷 잔여량이 $1\text{mm}$ 미만이 되면 로프와의 밀착력이 떨어져 슬립 현상이 발생할 수 있으므로 도르래를 교체해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 회로의 사용전압이 300[V] 초과 400[V] 이하인 경우 전동기 주회로의 절연저항은 몇 [MΩ]이상이어야 하는가?

  1. 0.2
  2. 0.3
  3. 0.4
  4. 0.5
(정답률: 48%)
  • 전동기 주회로의 절연저항 기준은 사용전압에 따라 결정됩니다. $300\text{V}$ 초과 $400\text{V}$이하의 전압 범위에서는 $0.3\text{M}\Omega$이상을 유지해야 합니다.

    오답 노트
    $150\text{V}$이하: $0.1\text{M}\Omega$
    $150\text{V}$ 초과 $300\text{V}$이하: $0.2\text{M}\Omega$
    $400\text{V}$ 초과 저압: $0.4\text{M}\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 로프식 엘리베이터의 가이드 레일 설치에서 패킹(보강재)이 설치된 경우는?

  1. 가이드 레일이 짧게 설치되어 보강할 경우
  2. 가이드 레일 양 폭의 너비를 조정 작업할 경우
  3. 레일브래킷의 간격이 필요이상 한계를 초과할 경우 레일의 뒷면에 강재를 붙여서 보강하는 경우
  4. 레일브래킷의 간격이 필요이상 한계를 초과할 경우 레일의 앞면에 강재를 붙여서 보강하는 경우
(정답률: 65%)
  • 가이드 레일 설치 시 레일브래킷의 간격이 허용 한계를 초과하여 강성이 부족할 경우, 레일의 뒷면에 강재를 덧대는 패킹 작업을 통해 보강합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 엘리베이터 동력전원이 380[V]인 제어반의 외함 및 금속제 프레임(Frame)은 몇 종 접지공사에 해당하는가?(관련 규정 개정전 문제로 여기서는 기존 정답인 3번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 제1종 접지공사
  2. 제2종 접지공사
  3. 제3종 접지공사
  4. 특별 제3종 접지공사
(정답률: 79%)
  • 전압이 $400\text{V}$ 미만인 제어반 외함 및 금속제 프레임의 접지는 제3종 접지공사를 적용합니다.

    오답 노트
    특별 제3종 접지공사: $400\text{V}$ 초과 시 적용
    제1종 접지공사: 고압 및 특고압 적용
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 유압 엘리베이터의 안전장치에 대한 설명으로 틀린 것은?(2022년 1월 규정 확인후 보기내용 변경하였습니다. 참고하세요.)

  1. 상승시 유압은 상용압력의 140%가 넘지 않도록 조절하는 릴리프 밸브장치가 필요하다.
  2. 오일의 온도를 65℃~80℃로 유지하기 위한 장치를 설치하여야 한다.
  3. 전동기의 공회전 방지장치를 설치하여야 한다.
  4. 전원 차단시 실린더내의 오일의 역류로 인한 카의 하강을 자동 저지하는 장치를 설치하여야 한다.
(정답률: 69%)
  • 유압 엘리베이터 오일의 적정 유지 온도는 $5^{\circ}C$에서 $60^{\circ}C$ 사이입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 엘리베이터 카의 속도를 검출하는 장치는?

  1. 배선용차단기
  2. 전자접촉기
  3. 제어용릴레이
  4. 조속기
(정답률: 80%)
  • 조속기는 엘리베이터 카의 속도를 검출하여 과속 시 안전장치를 작동시키는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 교류 엘리베이터 제어 방식이 아닌 것은?

  1. VVVF 제어방식
  2. 정지 레오나드 제어방식
  3. 교류 귀환 제어방식
  4. 교류 2단 속도 제어방식
(정답률: 70%)
  • 정지 레오나드 방식은 교류가 아닌 직류 엘리베이터의 제어방식입니다.

    오답 노트
    정지 레오나드, 워드 레오나드: 직류 제어방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 가이드 레일의 보수점검 사항 중 틀린 것은?

  1. 녹이나 이물질이 있을 경우 제거한다.
  2. 레일 브래킷의 조임상태를 점검한다.
  3. 레일 클립의 변형 유무를 체크한다.
  4. 조속기 로프의 미끄럼 유무를 점검한다.
(정답률: 56%)
  • 조속기 로프의 미끄럼 유무를 점검하는 것은 가이드 레일이 아니라 조속기의 보수 점검 항목에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 회전운동을 하는 유희시설에 해당되지 않는 것은?

  1. 코스터
  2. 문로켓트
  3. 오토퍼스
  4. 해적선
(정답률: 43%)
  • 코스터(롤러코스터)는 회전운동이 아닌 중력을 이용하여 하강하고 주행하는 유희시설입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 기계,전기기초이론

46. 유압식 엘리베이터의 유압 파워유니트(Power unit)의 구성 요소가 아닌 것은?

  1. 펌프
  2. 유압실린더
  3. 유량제어밸브
  4. 체크밸브
(정답률: 38%)
  • 유압 파워유니트는 유압펌프, 유량제어밸브, 안전밸브, 체크밸브(역류제지밸브) 등을 하나로 모아놓은 장치입니다. 유압실린더는 파워유니트에서 생성된 압력을 이용해 실제 구동을 담당하는 별개의 작동 기구입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 그림의 회로에서 전체의 저항값 R을 구하는 공식은?

(정답률: 75%)
  • 제시된 회로는 저항 $R_1, R_2, R_3$가 모두 한 줄로 연결된 직렬 회로이므로, 전체 저항은 각 저항의 합과 같습니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 길이 1[m]의 봉이 인장력을 받고 0.2[㎜]만큼 늘어났다. 인장변형률을 얼마인가?

  1. 0.0001
  2. 0.0002
  3. 0.0004
  4. 0.0005
(정답률: 75%)
  • 인장변형률은 원래 길이에 대해 늘어난 길이의 비율로 계산합니다.
    ① [기본 공식] $\epsilon = \frac{\Delta L}{L}$
    ② [숫자 대입] $\epsilon = \frac{0.0002}{1}$
    ③ [최종 결과] $\epsilon = 0.0002$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 부하 1상의 임피던스가 3+j4[Ω]인 △결선 회로에 100[V]의 전압을 가할 때 선전류를 몇 [A]인가?

  1. 10
  2. 10√3
  3. 20
  4. 20√3
(정답률: 43%)
  • 델타($\Delta$) 결선 회로에서 선전류는 상전류의 $\sqrt{3}$배이며, 상전류는 전압을 임피던스로 나누어 구합니다.
    ① [기본 공식] $I_L = \sqrt{3} \times \frac{V}{Z}$
    ② [숫자 대입] $I_L = \sqrt{3} \times \frac{100}{\sqrt{3^2 + 4^2}}$
    ③ [최종 결과] $I_L = 20\sqrt{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 입체(실체) 캠이 아닌 것은?

  1. 원통 캠
  2. 경사판 캠
  3. 판 캠
  4. 구면 캠
(정답률: 55%)
  • 캠은 형태에 따라 입체 캠과 평면 캠으로 구분합니다.
    판 캠은 평면상에서 윤곽이 결정되는 대표적인 평면 캠입니다.

    오답 노트
    원통 캠, 경사판 캠, 구면 캠: 모두 3차원 형상을 가진 입체 캠에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 전환 스위치가 있는 접지저항계를 이용한 접지저항 측정 방법으로 틀린 것은?

  1. 전환 스위치를 이용하여 절연저항과 접지저항을 비교한다.
  2. 전환 스위치를 이용하여 E, P간의 전압을 측정한다.
  3. 전환 스위치를 저항값에 두고 검류계의 밸런스를 잡는다.
  4. 전환 스위치를 이용하여 내장 전지의 양부(+,-)를 확인한다
(정답률: 41%)
  • 접지저항계의 전환 스위치는 전압 측정, 전지 상태 확인, 저항값 측정 및 밸런스 조정 등을 위해 사용되며, 절연저항과 접지저항을 서로 비교하는 용도로는 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 정현파 교류의 실효치는 최대치의 몇 배인가?

  1. π 배
  2. 2/π 배
  3. √2 배
  4. 1/√2 배
(정답률: 40%)
  • 정현파 교류에서 실효값과 최대값의 관계식을 이용하여 배수를 구합니다.
    ① [기본 공식]
    $$\text{실효값} = \frac{\text{최대값}}{\sqrt{2}}$$
    ② [숫자 대입]
    $$\text{실효값} = \text{최대값} \times \frac{1}{\sqrt{2}}$$
    ③ [최종 결과]
    $$\text{배수} = \frac{1}{\sqrt{2}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

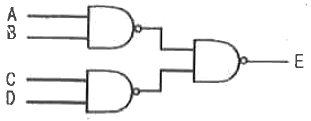

53. NAND 게이트 3개로 구성된 논리회로의 출력값 E는?

  1. A·B + C·D
  2. (A+B) · (C+D)
  3. (A·B)‘ + (C·D)’
  4. A·B·C·D
(정답률: 53%)
  • NAND 게이트의 특성과 드모르간 정리를 이용하여 출력값 $E$를 도출합니다.
    먼저 각 입력단의 NAND 연산을 수행하고, 그 결과들을 다시 마지막 NAND 게이트에 입력하는 구조입니다.
    $$E = ((A \cdot B)' \cdot (C \cdot D)')'$$
    드모르간 정리에 의해 전체 부정($'$)을 풀면 다음과 같습니다.
    $$E = (A \cdot B)'' + (C \cdot D)''$$
    부정의 부정은 긍정이므로 최종 식은 다음과 같습니다.
    $$E = A · B + C · D$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 엘리베이터 제어반에 설치되는 기기가 아닌 것은?

  1. 배선용차단기
  2. 전자접촉기
  3. 리미트스위치
  4. 제어용 계전기
(정답률: 60%)
  • 리미트스위치는 제어반 내부가 아니라, 엘리베이터의 운행 한계를 제한하기 위해 피트나 상부 등 기계적 설치 위치에 배치되는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 2축이 만나는(교차하는) 기어는?

  1. 나사(SCREW)기어
  2. 베벨기어
  3. 웜기어
  4. 하이포이드기어
(정답률: 48%)
  • 베벨기어는 두 축이 서로 교차(만나는)하는 형태로 배치되어 동력을 전달하는 원뿔 모양의 기어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 체인의 종류가 아닌 것은

  1. 링크체인
  2. 롤러체인
  3. 리프체인
  4. 베어링체인
(정답률: 51%)
  • 체인의 종류에는 링크체인, 롤러체인, 리프체인 등이 있으나, 베어링은 회전축을 지지하는 별개의 기계 요소일 뿐 베어링체인이라는 종류는 존재하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 직류 전위차계에 대한 설명으로 옳은 것은

  1. 미소한 전류나 전압의 유무 검출시 사용
  2. 직류 고전압 측정기로 45[kV]까지 측정시 사용
  3. 가동코일형으로 20[mV] ~ 1000[V] 까지 측정시 사용
  4. 1[V] 이하의 직류전압을 정밀하게 측정할 때 사용
(정답률: 50%)
  • 직류 전위차계는 전압을 정밀하게 측정하기 위한 장치로, 특히 $1$ V 이하의 낮은 직류전압을 매우 정밀하게 측정할 때 사용합니다.

    오답 노트
    미소 전류/전압 검출: 검류계
    직류 고전압 측정: 고전압 전위차계
    가동코일형: 일반 전압계
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 일반적으로 유도전동기의 공극은 약 몇 [㎜]인가?

  1. 0.3~2.5
  2. 3~4
  3. 5~6
  4. 7~8
(정답률: 39%)
  • 유도전동기의 공극은 자기 저항을 줄여 효율을 높이기 위해 매우 좁게 설계하며, 일반적으로 $0.3 \sim 2.5$ mm 범위를 유지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 로프 소선의 파단강도에 따라 구분되는 로프 중에서 파단강도가 높기 때문에 초고층용 엘리베이터나 로프가닥 수를 작게 하고자 하는 경우에 쓰이는 것은?

  1. A종
  2. B종
  3. E종
  4. G종
(정답률: 37%)
  • 로프 소선의 파단강도가 가장 높은 A종은 강도가 높기 때문에 초고층용 엘리베이터나 로프 가닥 수를 줄여 효율을 높이고자 할 때 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 3상 유도전동기에서 슬립(slip) S의 범위는?

  1. 0 < S < 1
  2. 0 > S > -1
  3. 2 > S > 1
  4. -1 < S < 1
(정답률: 68%)
  • 슬립(slip)은 회전자의 미끄러짐 정도를 나타내며, 일반적인 3상 유도전동기의 운전 범위는 0보다 크고 1보다 작은 구간에서 형성됩니다.

    오답 노트
    슬립이 0이면 무부하 상태의 동기 속도로 회전하는 것이며, 슬립이 1이면 정지 상태를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
