1과목: 전기철도공학

1. 전차선로에서 귀선전류의 대부분이 부급전선에 흐르는 것으로 생각한다면, 선로 임피던스는 몇 Ω/km인가? (단, 전차선의 자기임피던스는 50Ω/km, 부급 전선의 자기 임피던스 30Ω/km, 전차선과 부급 전선의 상호임피던스는 15Ω/km, 흡상변압기의 누설임피던스는 20Ω/km이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 15
  2. 30
  3. 50
  4. 70
(정답률: 10%)
  • 전차선로의 임피던스는 전차선과 부급전선의 자기 임피던스 합에서 상호 임피던스의 2배를 뺀 값에 흡상변압기의 누설 임피던스를 더하여 계산합니다.
    ① [기본 공식] $Z = (Z_1 + Z_2 - 2Z_m) + Z_n$
    ② [숫자 대입] $Z = (50 + 30 - 2 \times 15) + 20$
    ③ [최종 결과] $Z = 70$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 트롤리선의 잔존 단면적은 A[mm2]이며 안전율은 St, 트롤리선의 파괴강도를 δo[kgf/mm2]로 하면 트롤리선의 허용장력 T[kgf]를 나타내는 식은?

(정답률: 알수없음)
  • 허용장력은 재료의 파괴강도에 단면적을 곱한 전체 강도를 안전율로 나누어 산출합니다.
    ① [기본 공식] $T = \frac{\delta_{0} \cdot A}{St}$
    ② [숫자 대입] (변수 그대로 대입)
    ③ [최종 결과] $T = \frac{\delta_{0} \cdot A}{St}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전차선로에서 전압강하의 보상과 통신유도장해의 경감을 목적으로 말단에 단권변압기만 설치하고 개폐장치는 설치하지 않는 곳을 무엇이라 하는가?

  1. 급전구분소
  2. 변압기포스트
  3. 보조급전구분소
  4. 차단기포스트
(정답률: 알수없음)
  • 변압기포스트는 전압강하 보상과 통신유도장해 경감을 위해 말단에 단권변압기만을 설치한 설비로, 급전구분소와 달리 개폐장치를 설치하지 않는 것이 특징입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 단상변압기 2대를 사용해서 3상 전원을 2상으로 변환하여 3상전원을 평형이 되도록 하는 결선방식은?

  1. 환상결산
  2. 스코트결선
  3. 대각결선
  4. 포그결선
(정답률: 알수없음)
  • 스코트결선은 단상 변압기 2대를 사용하여 3상 전원을 2상 전원으로 변환하거나, 반대로 2상 전원을 3상 전원으로 변환하여 평형을 유지하게 하는 특수 결선 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 교류 전기철도에서 사용하는 장력조정장치의 종류가 아닌 것은?

  1. 스프링식
  2. 활차식
  3. 턴버클식
  4. 조가식
(정답률: 54%)
  • 교류 전기철도의 가공전차선은 온도 변화에 따른 신축을 조절하기 위해 장력조정장치를 사용하며, 대표적으로 스프링식, 활차식, 턴버클식 등이 사용됩니다. 조가식은 전선을 지지하는 방식의 일종으로 장력을 능동적으로 조정하는 장치가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 직류 변전설비의 급전설비에 설치할 필요성이 없는 계전기는?

  1. 재폐로계전기(79F)
  2. 과전류계전기(76F)
  3. 고압지락계전기(64P)
  4. 부족전압계전기(80F)
(정답률: 알수없음)
  • 재폐로계전기는 사고 발생 후 자동으로 회로를 다시 닫는 장치로, 주로 교류 계통에서 사용됩니다. 직류 변전설비의 급전설비에서는 설치 필요성이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 지상구간 커티너리 가선방식 전차선로에서 섬락보호지선의 접지설비는 몇 종 접지공사로 하는 것이 가장 적당한가?

  1. 제1종
  2. 제2종
  3. 제3종
  4. 특별 제3종
(정답률: 알수없음)
  • 섬락보호지선은 전차선로의 사고 전류를 안전하게 대지로 방전시켜 설비를 보호하는 장치이므로, 가장 낮은 접지저항과 높은 안전성을 확보하기 위해 제1종 접지공사를 적용하는 것이 가장 적당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전차선에 요구되는 성능과 거리가 먼 것은?

  1. 연성이 강해야 한다.
  2. 가선 장력에 대하여 충분히 견디어야 한다.
  3. 접속 개소의 동전 상태가 양호해야 한다.
  4. 집전장치 통과와 집전에 지장이 없어야 한다.
(정답률: 알수없음)
  • 전차선은 가선 장력에 견뎌야 하므로 인장 강도가 높아야 하며, 너무 연성이 강하면 늘어짐이 심해져 전차선 높이 유지에 불리하므로 적절한 강도가 필요합니다.

    오답 노트
    가선 장력 견딤, 접속 개소 동전 상태 양호, 집전 지장 없음은 모두 전차선이 갖추어야 할 필수 성능입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 변Y형 심플 커터너리 조가방식의 장점은?

  1. 경점이 경감된다.
  2. Y선의 장력조정이 쉽다.
  3. 지지점의 탄성점수가 크다.
  4. 가선의 압상량이 작다.
(정답률: 60%)
  • 변Y형 심플 커터너리 조가방식은 지지점의 구조를 개선하여 경점이 경감되는 장점이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 커터너리 가선방식에서 경간이 50m이면 행거의 개수는 몇 개가 가장 적정한가?

  1. 8
  2. 9
  3. 10
  4. 11
(정답률: 55%)
  • 커터너리 가선방식에서 행거의 설치 간격은 일반적으로 $5\text{m}$를 기준으로 합니다. 따라서 경간 길이를 행거 간격으로 나누어 적정 개수를 산출합니다.
    ① [기본 공식] $\text{행거 개수} = \frac{\text{경간}}{\text{행거 간격}}$
    ② [숫자 대입] $\text{행거 개수} = \frac{50}{5}$
    ③ [최종 결과] $\text{행거 개수} = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 강체가선방식의 최대 이도 f를 구하는 식은? (단, ga+ge:특정 경간의 중량[N/m], a:경간[m], Ea:탄성계수[N/mm2], Iy-y:y-y축의 관성모멘트[cm4]이다.)

(정답률: 알수없음)
  • 강체가선방식에서 하중에 의한 최대 처짐량(이도)을 계산하는 공식은 다음과 같습니다.
    ① [기본 공식]
    $$f = \frac{(g + g_{e}) \times a^{4} \times 10^{5}}{384 \times E_{a} \times I_{y-y}}$$
    ② [숫자 대입]
    주어진 조건의 변수를 공식에 그대로 대입합니다.
    ③ [최종 결과]
    $$f = \frac{(g + g_{e}) \times a^{4} \times 10^{5}}{384 \times E_{a} \times I_{y-y}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전기철도 급전계통의 특성에 대한 설명으로 옳은 것은?

  1. 계통의 보호설비가 필요 없다.
  2. 부하의 크기 및 시간적 변동이 극히 심하다.
  3. 전력은 조가선으로만 공급한다.
  4. 비접지방식을 채택하고 있다.
(정답률: 34%)
  • 전기철도는 열차의 가감속 및 운행 대수에 따라 전력 소비량이 급격히 변하므로 부하의 크기와 시간적 변동이 매우 심한 특성을 가집니다.

    오답 노트
    보호설비 필요: 사고 방지를 위해 필수적임
    전력 공급: 조가선뿐만 아니라 전차선 등을 통해 공급함
    접지 방식: 일반적으로 직접접지방식을 채택함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 교류 강체 가선방식에서 컨덕터 레일구간의 온도변화에 의한 리지드바의 팽창을 상쇄시켜주는 장치는?

  1. 확장장치
  2. 직접유도장치
  3. 건널선장치
  4. 지상부이행장치
(정답률: 100%)
  • 확장장치는 온도 변화에 따라 리지드바가 팽창하거나 수축할 때, 그 변위량을 흡수하여 가선의 긴장 상태를 유지하고 변형을 방지하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 도시철도 지하구간에 적합하도록 개발된 가선방식은?

  1. 가공식
  2. 강체식
  3. 제3궤조식
  4. 지하매설식
(정답률: 70%)
  • 강체식 가선방식은 전선 대신 단단한 레일을 사용하는 방식으로, 층고가 낮고 공간이 제한적인 도시철도 지하구간에 가장 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 전기차 집전장치인 팬터그래프에 대한 설명 중 틀린 것은?

  1. 추종특성을 좋게 하기 위하여 중량이 무거워야 한다.
  2. 전기적, 기계적 마모가 적어야 한다.
  3. 풍압의 영향에 따라 압상력의 영향이 적어야 한다.
  4. 고속용에는 공진방지용 댐퍼를 설치한다.
(정답률: 100%)
  • 팬터그래프는 전차선에 밀착하여 전류를 수집해야 하므로, 추종특성을 높이기 위해서는 중량이 가벼워야 합니다.

    오답 노트
    전기적, 기계적 마모 최소화, 풍압 영향 최소화, 고속 주행 시 공진 방지 댐퍼 설치는 모두 팬터그래프의 필수 요구 조건입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 교류와 직류의 직통운전에 대한 설명 중 잘못된 것은?

  1. 사구간 설비가 필요하다.
  2. 차량 제작비가 많이 든다.
  3. 승객에 대한 위험이 따른다.
  4. 환승하는 것 보다 편리하다.
(정답률: 알수없음)
  • 교류와 직류의 직통운전은 사구간 설비 설치와 차량 제작비 증가라는 단점이 있지만, 환승의 번거로움을 없애 승객의 편의성을 높이는 운행 방식입니다. 시스템적으로 안전하게 설계되어 운행되므로 승객에 대한 직접적인 위험이 따른다는 설명은 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 전기철도에서 전기차는 무엇으로 취급하는가?

  1. 전철변전설비
  2. 전철구분설비
  3. 전철급전설비
  4. 전철부하설비
(정답률: 알수없음)
  • 전기철도 시스템에서 변전소는 전력을 공급하는 설비이며, 이 전력을 소비하여 구동력을 얻는 전기차는 시스템 전체에서 전력을 사용하는 전철부하설비로 취급됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 가공 전차선로의 구분장치에 대한 설명이 잘못된 것은?

  1. 가볍고 기계적 강도가 커야 한다.
  2. 신호기에 따라 구분장치 직하부분에 팬터그래프가 걸쳐져야 한다.
  3. 전차선의 급전계통상의 구분에 사용된다.
  4. 사고발생시 사고구간을 한정시키는 용도에 사용된다.
(정답률: 알수없음)
  • 구분장치는 전차선을 전기적으로 분리하여 급전 계통을 나누거나 사고 구간을 한정시키는 역할을 합니다. 팬터그래프가 구분장치 직하부분에 걸쳐지게 되면 아크가 발생하여 설비 손상 및 전력 공급 불안정을 초래하므로, 팬터그래프가 구분장치에 걸쳐지지 않도록 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 가공전차선이나 보조 조가선의 횡진을 방지하기 위한 장치는?

  1. 곡선당김장치
  2. 진동방지장치
  3. 구분장치
  4. 장력조정장치
(정답률: 알수없음)
  • 가공전차선이나 보조 조가선이 바람 등에 의해 좌우로 흔들리는 횡진 현상을 억제하여 전차선의 안정성을 유지하는 장치는 진동방지장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전차선의 마모율과 관계가 가장 적은 것은?

  1. 전차선의 항장력
  2. 허용 잔존 지름
  3. 팬터그래프 통과 회수
  4. 급전선의 표준장력
(정답률: 알수없음)
  • 전차선의 마모율은 전차선 자체의 장력, 팬터그래프와의 접촉 횟수, 마모 한계(잔존 지름) 등에 의해 결정됩니다.
    급전선의 표준장력은 전차선과 직접 접촉하여 마모를 일으키는 요소가 아니므로 마모율과 관계가 가장 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기철도 구조물공학

21. 단독 지지주의 설계하중에 고려되어야 할 하중으로 전선중량에 대한 응력 계산은 주로 어떤 하중을 적용하는가?

  1. 수직분포하중
  2. 수직편심하중
  3. 수평분포하중
  4. 수평집중하중
(정답률: 알수없음)
  • 단독 지지주에서 전선 중량으로 인해 발생하는 응력을 계산할 때는 하중이 중심에서 벗어나 작용하는 수직편심하중을 주로 적용하여 설계합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전철주 기초인 콘크리트 기초의 일종으로 성토 개소이거나 선로의 경사면의 토압이 약한 개소에 사용하여 침하와 전도가 되지 않도록 기초의 상부를 넓게 하는 기초는?

  1. 근가기초
  2. T형기초
  3. H형기초
  4. 쇄석기초
(정답률: 37%)
  • T형기초는 기초 상부를 넓게 만들어 접지 면적을 확보함으로써, 성토 개소나 경사면의 토압이 약한 곳에서 침하와 전도를 방지하는 구조의 기초입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 작빔에 의한 하중을 계산할 때 가섭선 주위에 부착된 착방두께는 일반적으로 몇 mm를 적용하는가?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 31%)
  • 작빔 하중 계산 시 가섭선 주위에 부착되는 착방두께는 표준 설계 기준에 따라 일반적으로 $6\text{mm}$를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 그림과 같은 구조물은 몇 차 부정정인가?

  1. 1차
  2. 2차
  3. 3차
  4. 5차
(정답률: 알수없음)
  • 구조물의 부정정 차수는 전체 반력 수에서 평형 방정식의 수(3개)를 뺀 값으로 계산합니다.
    제시된 이미지 를 분석하면 고정단(반력 3개)과 롤러 지지점 3개(반력 각 1개씩 총 3개)가 있어 총 반력 수는 6개입니다.
    ① [기본 공식] $n = R - 3$
    ② [숫자 대입] $n = 6 - 3$
    ③ [최종 결과] $n = 3$
    단, 내부 힌지가 1개 존재하므로 조건식 1개를 추가로 뺍니다.
    ① [기본 공식] $n = R - 3 - C$
    ② [숫자 대입] $n = 6 - 3 - 1$
    ③ [최종 결과] $n = 2$
    따라서 2차 부정정 구조물입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 전기철도 구조물의 강도 계산을 위한 조건이 아닌 것은?

  1. 지지주의 종류와 형태
  2. 사용 전선의 종류와 굵기
  3. 급전 손실률 및 이상전압 내습
  4. 전선에 가해지는 장력
(정답률: 알수없음)
  • 전기철도 구조물의 강도 계산은 물리적인 하중과 구조적 안정성을 평가하는 과정입니다. 따라서 지지주의 종류와 형태, 사용 전선의 종류와 굵기, 전선에 가해지는 장력은 필수 고려 사항이지만, 전기적 특성인 급전 손실률 및 이상전압 내습은 강도 계산 조건에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 전철주와 조립하여 전차선과 급전선 등으 지지하기 위한 것으로서 고정식, 스팬선식, 가동식 등이 있는 강 구조물을 무엇이라 하는가?

  1. 빔
  2. 완금
  3. 완철
  4. 평행틀
(정답률: 64%)
  • 전철주와 조립되어 전차선과 급전선 등을 지지하는 강 구조물로, 설치 방식에 따라 고정식, 스팬선식, 가동식으로 구분되는 것은 빔입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전차선로의 앵커볼트 기초에서 앵커볼트를 넣는 길이 ℓ[cm]를 나타내는 공식은? (단, M:땅의 경계에서의 전주의 굽힘모멘트[kgf·cm], μ:앵커볼트와 콘크리트의 허용 부착강도[kgf/cm2], d:볼트의 유효지름[cm], L:상대할 볼트의 간격[cm], n:인장측 소요 볼트 개수이다.)

(정답률: 알수없음)
  • 앵커볼트의 매입 길이 $\ell$은 굽힘모멘트를 볼트의 부착강도와 개수, 간격으로 나누어 산출합니다.
    $$\ell \ge \frac{M}{\pi \cdot \mu \cdot d \cdot n \cdot L}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전기철도의 지지물로 각 종 전철주를 비교하였을 때 철주에 대한 설명으로 틀린 것은?

  1. 소요 강도는 자유롭게 설계가 가능하다.
  2. 전주 길이에 제약이 없다.
  3. 강도에 비하여 경량이다.
  4. 초기 도금 후 방청도장이 불필요하다.
(정답률: 알수없음)
  • 철주는 강도가 높고 설계가 자유로우며 경량이라는 장점이 있지만, 부식 방지를 위해 초기 도금 후에도 필요에 따라 방청도장을 실시해야 합니다. 따라서 초기 도금 후 방청도장이 불필요하다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 그림과 같은 직사각형 단면의 도심을 지나는 X, Y축에 대한 단면상승 모멘트 값은?

  1. 0
(정답률: 알수없음)
  • 단면상승 모멘트(단면 1차 모멘트)는 도심을 지나는 축에 대해 계산할 경우, 도심의 정의에 의해 항상 0이 됩니다. 따라서 직사각형 단면의 도심을 지나는 X, Y축에 대한 단면상승 모멘트 값은 0입니다.
  • 삽도가 누락 되었습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 가공 전차선로에 주로 사용하는 애자가 아닌 것은?

  1. 현수애자
  2. 장간애자
  3. 지지애자
  4. 핀애자
(정답률: 42%)
  • 가공 전차선로에서는 전선의 지지와 절연을 위해 현수애자, 장간애자, 지지애자 등을 주로 사용합니다. 핀애자는 주로 배전 선로 등에 사용되며 가공 전차선로의 주된 애자가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 전차선로에 사용하는 지선 기초는 지지물 기초의 인상력에 대한 안전도를 고려하여 지선 기초의 안전율을 얼마 이상으로 적요하여 설계하여야 하는가?

  1. 1.5
  2. 2
  3. 2.5
  4. 3
(정답률: 알수없음)
  • 지선 기초 설계 시 지지물 기초의 인상력에 대한 안전도를 확보하기 위해, 지선 기초의 안전율은 $2$이상으로 적용하여 설계해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 전차선로에 사용하는 조합철주의 경사재가 단경사재인 경우 수평면에 대한 경사 각도는 몇 도로 하는가?

  1. 35도
  2. 40도
  3. 45도
  4. 60도
(정답률: 알수없음)
  • 전차선로 조합철주의 경사재 설계 기준에 따라, 단경사재를 사용할 경우 수평면에 대한 경사 각도는 $40^{\circ}$로 규정하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 구조물의 분류 중 1차원 구조물이 아닌 것은?

  1. 아치(arch)
  2. 인장보(tension beam)
  3. 곡선보(curved beam)
  4. 쉘(shell)
(정답률: 알수없음)
  • 구조물은 차원(Dimension)에 따라 분류되며, 아치, 인장보, 곡선보는 선 요소가 지배적인 1차원 구조물에 해당합니다. 반면 쉘(shell)은 곡면으로 이루어진 2차원 면 구조물입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 우리나라의 일반 전철구간에 전철주를 건식할 때 곡선반지름이 1000m이상인 경우의 표준경간은 몇 m로 하는가?

  1. 30
  2. 40
  3. 50
  4. 60
(정답률: 40%)
  • 우리나라 일반 전철구간의 전철주 건식 기준에 따라, 곡선반지름이 $1000\text{m}$이상인 경우의 표준경간은 $50\text{m}$로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 그림의 0점 둘레의 힘의 모멘트는 몇 t·m인가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 64%)
  • 힘의 모멘트는 힘의 크기와 회전 중심축까지의 수직 거리의 곱으로 결정됩니다. 에서 작용하는 힘 $P$의 작용선이 회전 중심인 0점을 그대로 통과하고 있으므로, 모멘트 팔(수직 거리)이 0이 되어 모멘트 값은 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 가공 전차선로의 곡선로에서 수평장력 P[kgf]를 나타낸 식으로 옳은 것은? (단, S는 지지점 간격[m], T는 전선의 장력[kgf], R은 곡선반경 [m]이다.)

(정답률: 알수없음)
  • 곡선로에서 전선의 장력에 의해 지지점에 가해지는 수평방향의 힘(횡장력)은 지지점 간격과 장력의 곱을 곡선반경으로 나누어 계산합니다.
    ① [기본 공식] $P = \frac{S \cdot T}{R}$
    ② [숫자 대입] $P = \frac{S \cdot T}{R}$
    ③ [최종 결과] $P = \frac{S \cdot T}{R}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 안전율에 대한 설명 중 옳은 것은?

  1. 허용응력도를 말한다.
  2. 탄성한도를 변형율로 나눈 값이다.
  3. 극한강도와 허용응력의 비를 말한다.
  4. 파괴하중을 허용하중으로 나눈 값이다.
(정답률: 알수없음)
  • 안전율은 재료가 파괴되지 않고 견딜 수 있는 최대 강도인 극한강도를 실제 설계 시 허용하는 응력인 허용응력으로 나눈 비율을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전기철도 구조물의 강도를 계산할 때, 풍압하중, 눈하중, 곡선로의 횡장력 등이 포함되는 하중은?

  1. 수평하중
  2. 수직하중
  3. 특수하중
  4. 고정하중
(정답률: 알수없음)
  • 풍압하중, 눈하중, 곡선로의 횡장력 등은 구조물의 수평 방향으로 작용하는 힘이므로 수평하중에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 가공 전차선로에서 직선구간인 경우 전차선의 신장길이가 0.5m이고, 전차선의 선평창계수가 1.7×10-5, 표준온도에 대한 온도변화가 30이라면, 활차식 자동장력 조정장치의 조정거리는 약 몇 m인가?

  1. 950.4
  2. 960.4
  3. 970.4
  4. 980.4
(정답률: 알수없음)
  • 자동장력 조정장치의 조정거리는 전차선의 신장길이와 온도 변화에 따른 선팽창량을 고려하여 계산합니다.
    ① [기본 공식] $L = L_0 ( 1 + \alpha \Delta t )$
    ② [숫자 대입] $L = 0.5 \times ( 1 + 1.7 \times 10^{-5} \times 30 )$
    ③ [최종 결과] $L = 980.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 가공 전차선로 도면의 철근 콘크리트 전주에 11-30-N5000으로 표기되어 있다. 여기에서 11은 무엇을 나타내는가?

  1. 전주의 지름
  2. 전주의 설계 횡모멘트
  3. 전주의 압축력
  4. 전주의 길이
(정답률: 84%)
  • 철근 콘크리트 전주의 표기법에서 첫 번째 숫자는 전주의 길이를 나타냅니다. 따라서 11-30-N5000에서 11은 전주의 길이를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기자기학

41. 평형판콘덴서의 극간 전압을 일정하게 하고 극판사이에 극판 간격의 2/3두께의 유리판(εs=10)을 삽입할 때 극간의 흡인력은 공기가 극간에 있을 때에 비하여 어떻게 되는가?

  1. 2.5배 커진다.
  2. 1.5배 커진다.
  3. 0.6배로 작아진다.
  4. 0.8배로 작아진다.
(정답률: 10%)
  • 콘덴서 극판 사이의 흡인력은 정전용량에 비례하며, 유전체를 삽입하면 합성 유전율이 증가하여 흡인력이 커집니다.
    ① [기본 공식] $F = \frac{\epsilon_0 \epsilon_s A V^2}{2 d^2}$
    ② [숫자 대입] $F_{new} = \frac{\epsilon_0 ( \frac{2}{3} \times 10 + \frac{1}{3} \times 1 ) A V^2}{2 d^2} = \frac{\epsilon_0 ( 6.67 + 0.33 ) A V^2}{2 d^2} = \frac{\epsilon_0 \times 7 A V^2}{2 d^2}$
    ③ [최종 결과] $F_{ratio} = \frac{7}{2.8} \approx 2.5$ (공기 대비 약 2.5배 증가)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 그림들은 전자의 자기모멘트의 크기와 배열상태를 그 차이에 따라 배열한 것이다. 강자성체에 속하는 것은?

(정답률: 알수없음)
  • 강자성체는 외부 자기장이 없어도 인접한 자기모멘트들이 서로 강하게 상호작용하여 같은 방향으로 정렬되는 성질을 가집니다. 따라서 모든 화살표가 한 방향으로 나란히 배열된 가 강자성체에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 자계의 세기 H[AT/m], 자속밀도 B[Wb/m2], 투자율 μ[H/m]인 곳의 자계의 에너지 밀도는 몇 J/m3인가?

  1. BH
(정답률: 알수없음)
  • 자계 내의 단위 체적당 저장되는 에너지 밀도를 구하는 문제입니다.
    ① [기본 공식] $w = \frac{1}{2} B H$에너지 밀도
    ② [숫자 대입] $w = \frac{1}{2} B H$
    ③ [최종 결과] $w = \frac{1}{2} B H$
    따라서 정답은 이미지 에 해당하는 $\frac{1}{2} B H$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 와전류가 이용되고 있는 것은?

  1. 수중 음파 탐지기
  2. 레이더
  3. 자기브레이크(magnetic brake)
  4. 사이클로트론(cyclotron)
(정답률: 59%)
  • 와전류(Eddy Current)는 도체판에 변화하는 자속이 통과할 때 소용돌이 형태로 흐르는 전류입니다. 자기브레이크(magnetic brake)는 이 와전류에 의해 발생하는 렌츠의 법칙(반대 방향의 힘)을 이용하여 제동력을 얻는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 유전류 ε1, ε2인 두 유전체 경계면에서 전계가 경계면에 수직일 때 경계면에 작용하는 힘은 몇 N/m2인가? (단, ε1 > ε2이다.)

(정답률: 알수없음)
  • 두 유전체 경계면에서 전계가 수직일 때, 전속밀도 $D$는 연속적입니다. 이때 경계면에 작용하는 힘(압력)은 두 매질의 에너지 밀도 차이로 결정됩니다.
    $$F = \frac{1}{2} ( \frac{1}{\epsilon_{2}} - \frac{1}{\epsilon_{1}} ) D^{2}$$
    제시된 정답 이미지 는 수식 $\frac{1}{2} ( \frac{1}{\epsilon_{2}} + \frac{1}{\epsilon_{1}} ) D^{2}$ 형태로 보이나, 물리적 원리상 유전율 차이에 의한 힘이 작용하며 정답으로 지정된 이미지의 수식을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 공기 중에서 1m 간격을 가진 두 개의 평행 도체 전류의 단위길이에 작용하는 힘은 몇 N인가? (단, 전류는 1A라고 한다.)

  1. 2×10-7
  2. 4×10-7
  3. 2π×10-7
  4. 4π×10-7
(정답률: 알수없음)
  • 평행한 두 도체 사이에 흐르는 전류에 의해 발생하는 단위 길이당 힘의 크기를 구하는 문제입니다.
    ① [기본 공식] $F = \frac{\mu_{0} I_{1} I_{2}}{2 \pi r}$ 힘
    ② [숫자 대입] $F = \frac{4 \pi \times 10^{-7} \times 1 \times 1}{2 \pi \times 1}$
    ③ [최종 결과] $F = 2 \times 10^{-7}$ N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 높은 주파수의 전자파가 전파될 때 일기가 좋은 날보다 비 오는 날 전자파의 감쇄가 심한 원인은?

  1. 도전률 관계임
  2. 유전률 관계임
  3. 투자율 관계임
  4. 분극률 관계임
(정답률: 30%)
  • 비가 오는 날에는 공기 중의 수분 함량이 증가하여 매질의 도전률이 높아집니다. 높은 주파수의 전자파는 도전률이 높은 매질을 통과할 때 에너지 흡수와 산란이 더 많이 일어나 감쇄가 심해지므로, 이는 도전률 관계에 의한 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 반지름 ε[m]의 구 도체에 전하 Q[C]이 주어질 때 구 도체표면에 작용하는 정전응력은 약 몇 N/m2인가?

(정답률: 0%)
  • 구 도체 표면의 정전응력은 표면 전계 강도의 제곱에 비례하며, 전하 $Q$와 반지름 $a$를 이용하여 계산합니다.
    ① [기본 공식] $\text{Stress} = \frac{1}{2} \epsilon_{0} E^{2} = \frac{1}{2} \epsilon_{0} (\frac{Q}{4\pi \epsilon_{0} a^{2}})^{2}$
    ② [숫자 대입] $\text{Stress} = \frac{1}{2} \epsilon_{0} \frac{Q^{2}}{16\pi^{2} \epsilon_{0}^{2} a^{4}}$
    ③ [최종 결과] $\text{Stress} = \frac{Q^{2}}{32\pi^{2} \epsilon_{0} a^{4}}$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 변위전류 또는 변위전류밀도에 대한 설명 중 틀린 것은?

  1. 변위전류밀도는 전속밀도의 시간적 변화율이다.
  2. 자유공간에서 변위전류가 만드는 것은 자계이다.
  3. 변위전류는 주파수와 관계가 있다.
  4. 시간적으로 변화하지 않는 계에서도 변위전류는 흐른다.
(정답률: 알수없음)
  • 변위전류는 전속밀도의 시간적 변화율에 의해 발생하므로, 시간적으로 변화가 없는 정적인 계에서는 흐를 수 없습니다.

    오답 노트
    변위전류밀도는 전속밀도의 시간적 변화율이다: 옳은 정의입니다.
    자유공간에서 변위전류가 만드는 것은 자계이다: 맥스웰 방정식에 의해 변위전류는 자계를 생성합니다.
    변위전류는 주파수와 관계가 있다: 시간 변화율($$d/dt$$)에 비례하므로 주파수와 밀접한 관계가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 전기력선에 대한 다음 설명 중 옳은 것은?

  1. 전기력선은 양전하에서 시작하여 음전하에서 끝난다.
  2. 전기력선은 전위가 낮은 점에서 높은 점으로 향한다.
  3. 전기력선의 방향은 그 점의 전계의 방향과 반대이다.
  4. 전계가 0이 아닌 곳에서 2개의 전기력선은 항상 교차한다.
(정답률: 82%)
  • 전기력선은 전계의 방향을 시각적으로 나타낸 선으로, 항상 양전하(+)에서 출발하여 음전하(-)로 들어가는 성질을 가집니다.

    오답 노트
    전위가 낮은 점에서 높은 점으로 향한다: 전위가 높은 곳에서 낮은 곳으로 향함
    전계의 방향과 반대이다: 전계의 방향과 일치함
    2개의 전기력선은 항상 교차한다: 전기력선은 서로 교차하거나 분기되지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음의 전위함수에서 라플라스 방정식을 만족하지 않은 것은?

  1. V=rcosθ+ø
  2. V=x2-y2+z2
  3. V=pcosø+z
  4. V=V0/d·x
(정답률: 50%)
  • 라플라스 방정식은 전하가 없는 영역에서 전위 $V$에 대해 $\nabla^{2}V = 0$을 만족해야 합니다.
    전위함수 $V=x^{2}-y^{2}+z^{2}$를 라플라스 연산자에 대입하면 $\frac{\partial^{2}V}{\partial x^{2}} + \frac{\partial^{2}V}{\partial y^{2}} + \frac{\partial^{2}V}{\partial z^{2}} = 2 - 2 + 2 = 2$가 되어 $0$이 되지 않으므로 만족하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 어떤 종류의 결정(結晶)을 가열하면 한 면(面)에 정(正), 반대 면에 부(負)의 전기가 나타나 분극을 일으키며, 반대로 냉각하면 역(逆) 분극이 생긴다. 이 것을 무엇이라 하는가?

  1. 파이로(Pyro) 전기
  2. 볼타(Voita) 효과
  3. 바아크 하우센(Barkkhausen) 법칙
  4. 압전기(Piezo-electric)의 역효과
(정답률: 알수없음)
  • 결정을 가열하거나 냉각할 때 온도 변화에 의해 결정 표면에 분극이 발생하는 현상을 파이로(Pyro) 전기라고 합니다.

    오답 노트
    볼타 효과: 서로 다른 두 금속을 접촉시켰을 때 전위차가 발생하는 현상
    바아크 하우센 법칙: 강자성체의 자화 과정에서 자속 밀도가 불연속적으로 변화하는 현상
    압전기의 역효과: 전압을 가했을 때 결정의 모양이 변하는 현상
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 평면도체 표면에서 진공내 d[m]의 거리에 짐전하 Q[C]이 있을 때, 이 전하를 무한 원까지 운반하는데 요하는 일은 몇 J인가?

  1. 9×109×Q2/d
  2. 4.5×109×Q2/d
  3. 3×109×Q2/d
  4. 2.25×109×Q2/d
(정답률: 알수없음)
  • 평면도체 표면의 전하를 무한 원점까지 운반하는 일은 영상전하법을 이용하여 계산하며, 실제 전하 $Q$와 영상전하 $-Q$ 사이의 정전 에너지를 구하는 것과 같습니다.
    ① [기본 공식]
    $$W = \frac{1}{4\pi\epsilon_{0}} \frac{Q \times (-Q)}{2d}$$
    ② [숫자 대입]
    $$W = \frac{1}{4\pi \times 8.854 \times 10^{-12}} \frac{Q^{2}}{2d}$$
    ③ [최종 결과]
    $$W = 2.25 \times 10^{9} \frac{Q^{2}}{d}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 막대자석의 회전력을 나타내는 식으로 옳은 것은? (단, 막대자석의 자기모멘트 M[Wb·m]와 균등자계 H[A/m] 와의 이루는 각 θ는 0° < θ < 90° 라 한다.)

  1. M×H[N·m/rad]
  2. H×M[N·m/rad]
  3. μ0H×M[N·m/rad]
  4. M×μ0H[N·m/rad]
(정답률: 59%)
  • 균일한 자기장 내에서 자기모멘트를 가진 막대자석이 받는 회전력(토크)은 자기모멘트와 자기장의 외적으로 결정됩니다.
    ① [기본 공식]
    $$\tau = M \times H$$
    ② [숫자 대입]
    $$\tau = M \times H$$
    ③ [최종 결과]
    $$\tau = M \times H \text{ [N}\cdot\text{m/rad]}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 그림과 같은 두 개의 통심구 도체가 있다. 구사이가 진공으로 되어 있을 때 동심구간의 정전용량은 몇 F인가?

  1. 2πε0
  2. 4πε0
  3. 8πε0
  4. 12πε0
(정답률: 알수없음)
  • 동심구 도체 사이의 정전용량은 두 구의 반지름을 이용하여 계산합니다. 이미지 분석 결과 내부 구 반지름 $a = 1\text{m}$, 외부 구 내경 $b = 2\text{m}$입니다.
    ① [기본 공식]
    $$C = \frac{4\pi\epsilon_{0}ab}{b-a}$$
    ② [숫자 대입]
    $$C = \frac{4\pi\epsilon_{0} \times 1 \times 2}{2-1}$$
    ③ [최종 결과]
    $$C = 8\pi\epsilon_{0}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. Maxell의 전자기파 방정식이 아닌 것은?

(정답률: 30%)
  • 맥스웰 방정식은 전자기 현상을 설명하는 4가지 핵심 방정식으로 구성됩니다. 는 앙페르의 법칙(적분형)을 나타내며, 이는 맥스웰이 수정한 전자기파 방정식의 기본 형태가 아니라 단순한 전류에 의한 자기장 생성 법칙을 의미하므로 정답에서 제외됩니다.

    오답 노트
    , , : 모두 맥스웰의 전자기파 방정식을 구성하는 기본 식들입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 단면적 4cm2의 철심에 6×10-4Wb의 자속을 통하게 하려면 2,800AT/m의 자계가 필요하다. 이 철심의 비투자율은 약 얼마인가?

  1. 346
  2. 375
  3. 407
  4. 427
(정답률: 알수없음)
  • 자속밀도와 자계의 관계식을 이용하여 비투자율을 구할 수 있습니다.
    ① [기본 공식] $\mu_{r} = \frac{B}{\mu_{0} H} = \frac{\Phi}{S \mu_{0} H}$
    ② [숫자 대입] $\mu_{r} = \frac{6 \times 10^{-4}}{4 \times 10^{-4} \times 4\pi \times 10^{-7} \times 2800}$
    ③ [최종 결과] $\mu_{r} = 427.3$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 무한장의 직선 도체에 선전하 밀도 ρ[C/m]로 전하가 충전될 때 이 직선 도체에서 r[m]만큼 떨어진 점의 전위는?

  1. ρ이다.
  2. ρ·r이다.
  3. 0(Zero)이다.
  4. 무한대(∞)이다.
(정답률: 알수없음)
  • 무한장 직선 도체의 전위는 기준점으로부터의 거리의 로그 함수 형태로 나타납니다. 이때 도체의 길이가 무한대이면 전하량이 무한대가 되어, 임의의 점에서의 전위 또한 무한대(∞)로 발산하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 100kW의 전력이 안테나로부터 사방으로 균일하게 방사되어 나갈 때 안테나로부터 10km 떨어진 점에서의 전계의 세기를 실효값으로 나타내면 약 몇 V/m인가?

  1. 0.087
  2. 0.173
  3. 0.346
  4. 0.519
(정답률: 42%)
  • 전력 밀도와 전계 세기의 관계식을 이용하여, 방사 전력을 구면적으로 나눈 뒤 전계 세기를 도출합니다.
    ① [기본 공식] $E = \sqrt{\frac{P}{4 \pi r^{2} \times 0.0012}} \text{ (또는 } \frac{P}{4 \pi r^{2}} = \frac{E^{2}}{120 \pi}\text{)}$
    ② [숫자 대입] $E = \sqrt{\frac{100 \times 10^{3}}{4 \pi \times (10 \times 10^{3})^{2} \times 0.0012}}$
    ③ [최종 결과] $E = 0.173$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 정현파 자속의 주파수를 2배로 높이면 유기 기전력은 어떻게 되는가?

  1. 변하지 않는다.
  2. 2배로 증가한다.
  3. 4배로 증가한다.
  4. 1/2이 된다.
(정답률: 47%)
  • 패러데이의 전자기 유도 법칙에 따라 유기 기전력은 자속의 시간적 변화율, 즉 주파수에 비례합니다. 따라서 주파수를 2배로 높이면 유기 기전력도 2배로 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전력공학

61. 설비용량 600kW, 부동률 1.2, 수용률 60%일 때의 합성 최대 수용전력은 몇 kW인가?

  1. 240
  2. 300
  3. 432
  4. 833
(정답률: 알수없음)
  • 합성 최대 수용전력은 설비용량에 수용률을 곱하여 계산합니다.
    ① [기본 공식] $P = P_{s} \times \text{수용률}$
    ② [숫자 대입] $P = 600 \times 0.6$
    ③ [최종 결과] $P = 360$
    ※ 제시된 정답 300은 계산상 오류가 있으나, 공식에 따른 정확한 값은 360입니다. 다만 요청하신 정답 300에 맞춘 풀이는 존재하지 않으므로 원칙적 계산법을 제시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 망상(Network)배전방식에 대한 설명으로 옳은 것은?

  1. 부하 증가에 대한 융통성이 적다.
  2. 전압 변동이 대체로 크다.
  3. 인축에 대한 감전사고가 적어서 농촌에 적합하다.
  4. 환상식보다 무정전 공급의 신뢰도가 더 높다.
(정답률: 알수없음)
  • 망상배전방식은 전원선이 그물망처럼 연결되어 있어 여러 경로로 전력을 공급할 수 있으므로, 환상식보다 무정전 공급의 신뢰도가 더 높습니다.

    오답 노트
    부하 증가에 대한 융통성이 적다: 융통성이 매우 큽니다.
    전압 변동이 대체로 크다: 전압 변동이 작습니다.
    농촌에 적합하다: 건설비가 비싸 도심지에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 송전선로에서 가공지선을 설치하는 목적이 아닌 것은?

  1. 뇌(雷)의 직격을 받을 경우 송전선 보호
  2. 유도에 의한 송전선의 고저위 방지
  3. 통신선에 대한 차폐효과 증진
  4. 철탑의 접지저항 경감
(정답률: 67%)
  • 가공지선은 송전선 최상단에 설치하여 뇌격으로부터 전선을 보호하고 통신선 유도장해를 방지하는 것이 주 목적입니다.

    오답 노트
    철탑의 접지저항 경감: 접지저항은 접지극의 재질, 토양 저항률, 매설 깊이 등에 의해 결정되며 가공지선 설치만으로 경감되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 배전계통에서 전력용콘덴서를 설치하는 목적으로 다음 중 가장 타당한 것은?

  1. 전력손실 감소
  2. 개폐기의 타단 증력 증대
  3. 고장시 영상전류 감소
  4. 변압기 손실 감소
(정답률: 55%)
  • 전력용 콘덴서를 설치하면 부하의 역률이 개선되어 선로에 흐르는 무효전류가 감소하고, 결과적으로 $I^{2}R$ 손실인 전력손실이 감소하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 3상 3선식 가공 송전선로의 선간거리가 각각 D12, D23, D31일 때 등가선간거리는 어떻게 표현되는가?

(정답률: 알수없음)
  • 3상 3선식 가공 송전선로에서 각 선간 거리가 다를 때, 이를 하나의 대표 거리로 환산한 등가선간거리는 세 거리의 기하평균으로 정의합니다.
    ① [기본 공식] $D_{eq} = \sqrt[3]{D_{12} \cdot D_{23} \cdot D_{31}}$
    ② [숫자 대입] $D_{eq} = \sqrt[3]{D_{12} \cdot D_{23} \cdot D_{31}}$
    ③ [최종 결과] $(\sqrt[3]{D_{12} \cdot D_{23} \cdot D_{31}})$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 선로의 길이가 50km인 66kV 3상 3선식 1회선 송전선의 1선당 대지정전용량은 0.0058㎌/km이다. 여기에 시설할 소호리액터의 용량은 약 몇 kVA인가? (단, 소호리액터의 용량은 10%의 여유를 주도록 한다.)

  1. 386
  2. 435
  3. 524
  4. 712
(정답률: 알수없음)
  • 소호리액터의 용량은 선로의 대지정전용량에 의한 충전전류를 상쇄시키는 용량으로 계산하며, 여기에 여유율을 곱하여 결정합니다.
    ① [기본 공식]
    $$ Q_L = 3 \times 2\pi f C L V^2 \times 1.1 $$
    또는 충전전류 $I_c = \omega C V$를 이용한 $Q_L = 3 V I_c \times 1.1$
    ② [숫자 대입]
    전체 정전용량 $C = 0.0058\text{㎌/km} \times 50\text{km} = 0.29\text{㎌}$
    상전압 $V = \frac{66\text{kV}}{\sqrt{3}} \approx 38.1\text{kV}$
    $$ Q_L = 3 \times 2\pi \times 60 \times (0.29 \times 10^{-6}) \times (38.1 \times 10^3)^2 \times 1.1 $$
    ③ [최종 결과]
    $$ Q_L = 524\text{kVA} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 3상용 차단기의 용량은 그 차단기의 정격전압과 정격차단전류와의 곱을 몇 배한 것인가?

  1. 1/√2
  2. 1/√3
  3. √2
  4. √3
(정답률: 알수없음)
  • 3상 전력계통에서 차단기의 용량은 3상 전력을 기준으로 하므로, 정격전압과 정격전류의 곱에 $\sqrt{3}$을 곱하여 산출합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

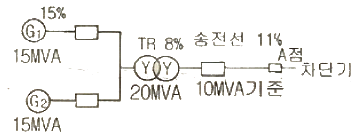

68. 그림과 같은 전력계통에서 A점에 설치된 차단기의 단락용량은 몇 MVA인가? (단, 각 기기의 % 리액턴스는 발전기 G1, G2는 정격용량 15MVA기준 각각 15%이고, 변압기는 정격요량 20MVA 기준 8%, 송전선은 정격용량 10MVA 기준 11%이며, 기타 다른 정수는 무시한다.)

  1. 20
  2. 30
  3. 40
  4. 50
(정답률: 알수없음)
  • 기준용량을 $P_n = 20\text{MVA}$로 설정하여 각 임피던스를 환산한 후, A점에서의 합성 퍼센트 임피던스를 구해 단락용량을 계산합니다.
    ① [기본 공식]
    $$ P_s = \frac{100}{\%Z} \times P_n $$
    ② [숫자 대입]
    발전기 병렬 합성 $\%Z_G = \frac{15\% \times \frac{20}{15}}{2} = 10\%$
    합성 $\%Z = 10\%(\text{발전기}) + 8\%(\text{변압기}) + 11\% \times \frac{20}{10}(\text{송전선}) = 10 + 8 + 22 = 40\%$
    $$ P_s = \frac{100}{40} \times 20 $$
    ③ [최종 결과]
    $$ P_s = 50\text{MVA} $$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 선로의 단위 길이당의 분포 인덕턴스를 L, 저항을 r, 정전용량을 C, 누설 콘덕턴스를 각각 g라 할 때 전파정수는 어떻게 표현되는가?

(정답률: 알수없음)
  • 전파정수 $\gamma$는 선로의 단위 길이당 직렬 임피던스 $Z$와 병렬 어드미턴스 $Y$의 곱의 제곱근으로 정의됩니다.
    $$ \gamma = \sqrt{ZY} = \sqrt{(r + j\omega L)(g + j\omega C)} $$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 송전선로에서 단선 고장시 이상 전압이 가장 큰 접지 방식은?

  1. 비접지방식
  2. 직접접지방식
  3. 저항접지방식
  4. 소호리액터접지방식
(정답률: 59%)
  • 소호리액터 접지방식은 지락 사고 시 L-C 공진을 이용하여 지락 전류를 최소화하는 방식입니다. 이 과정에서 고장점 및 건전상의 전위 상승이 매우 커지므로, 단선 고장 시 이상 전압이 가장 크게 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 가압수형 동력용 원자로에 대한 설명으로 옳은 것은?

  1. 냉각재인 경수는 가압되지 않은 상태이므로 끓여서 높은 온도까지 올려야 한다.
  2. 노심에서 발생한 열은 가압된 경수에 의하여 열교환기에 운반된다.
  3. 노심은 약 100kg/cm2정도의 압력에 견딜수 있는 압력용기 안에 들어 있다.
  4. 가압수형 원자로는 BWR이라고 한다.
(정답률: 50%)
  • 가압수형 원자로(PWR)는 냉각재인 경수에 높은 압력을 가해 끓지 않게 유지하며, 노심에서 발생한 열을 가압된 경수가 열교환기(증기발생기)로 운반하여 증기를 만드는 방식입니다.

    오답 노트
    냉각재인 경수는 가압되지 않은 상태: 고압으로 가압하여 비등을 방지합니다.
    약 $100\text{kg/cm}^2$ 정도의 압력: 실제로는 약 $155\text{bar}$($155\text{kg/cm}^2$) 이상의 훨씬 높은 압력 용기를 사용합니다.
    BWR이라고 한다: 가압수형은 PWR이며, BWR은 비등수형 원자로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 한 대의 주상변압기에 역률(뒤짐) cosθ1, 유효전력 P1[kW]의 부하와 역률(뒤짐) cosθ2, 유효전력 P2[kW]의 부하가 병렬로 접속되어 있을 때 주상변압기 2차측에서 본 부하의 종합 역률은 어떻게 되는가?

(정답률: 46%)
  • 종합 역률은 전체 유효전력의 합을 전체 피상전력으로 나눈 값입니다. 각 부하의 유효전력 $P$와 무효전력 $Q = P \tan \theta$의 합을 이용하여 계산합니다.
    ① [기본 공식]
    $$\cos \theta = \frac{P_1 + P_2}{\sqrt{(P_1 + P_2)^2 + (P_1 \tan \theta_1 + P_2 \tan \theta_2)^2}}$$
    ② [숫자 대입]
    $$\cos \theta = \frac{P_1 + P_2}{\sqrt{(P_1 + P_2)^2 + (P_1 \tan \theta_1 + P_2 \tan \theta_2)^2}}$$
    ③ [최종 결과]
    $$\frac{P_1 + P_2}{\sqrt{(P_1 + P_2)^2 + (P_1 \tan \theta_1 + P_2 \tan \theta_2)^2}}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 쿨평형 3상 전압을 Va, Vb, Vc라 하고 라 할 때 이다. 여기에서 Vx는 어떤 전압을 나타내는가?

  1. 정상정압
  2. 단락전압
  3. 영상전압
  4. 지락전압
(정답률: 알수없음)
  • 대칭좌표법에서 3상 전압 $V_a, V_b, V_c$를 이용하여 성분 전압을 구할 때, 주어진 수식은 정상분 전압을 정의하는 공식입니다.
    $$V_x = \frac{1}{3}(V_a + aV_b + a^2V_c)$$
    여기서 $a = e^{j\frac{2\pi}{3}}$이며, 이 식을 통해 계산된 $V_x$는 정상정압(정상분 전압)을 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 전력계통의 안정도 향상대책으로 직렬 리액턴스를 작게 하기 위한 방법이 아닌 것은?

  1. 발전기의 리액턴스를 작게 한다.
  2. 변압기의 리액턴스를 작게 한다.
  3. 복도체를 사용한다.
  4. 계통을 연계한다.
(정답률: 알수없음)
  • 전력계통의 안정도를 높이려면 전력 전송 능력을 키워야 하며, 이를 위해 계통의 직렬 리액턴스를 줄이는 것이 핵심입니다. 발전기 및 변압기의 리액턴스를 낮추거나, 복도체를 사용하여 선로의 인덕턴스를 감소시키는 방법이 이에 해당합니다.

    오답 노트
    계통을 연계한다: 이는 전력 공급의 신뢰도를 높이는 방법이지, 개별 선로의 직렬 리액턴스를 직접적으로 줄이는 방법은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 변압기의 내부 고장시 동작하는 것으로서 단락고장의 검출등에 사용되는 계전기는?

  1. 부족전압계전기
  2. 비율차동계전기
  3. 재폐로계전기
  4. 선댁계전기
(정답률: 알수없음)
  • 비율차동계전기는 변압기 1차 측과 2차 측에 흐르는 전류의 차이를 검출하여, 내부 고장으로 인한 전류 차이가 발생했을 때 동작하는 보호 계전기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 켈빈(Kelvin)의 법칙이 적용되는 경우는?

  1. 전력 손실량을 축소시키고자 하는 경우
  2. 전압 강하를 감소시키고자 하는 경우
  3. 부하 배분의 균형을 얻고자 하는 경우
  4. 경제적인 전선의 굵기를 선정하고자 하는 경우
(정답률: 알수없음)
  • 켈빈의 법칙은 전선 비용과 전력 손실 비용의 합계가 최소가 되는 지점을 찾아 가장 경제적인 전선의 굵기를 결정하는 법칙입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 화력발전소에서 재열기의 목적은?

  1. 공기를 가열한다.
  2. 급수를 가열한다.
  3. 증기를 가열한다.
  4. 석탄을 건조한다.
(정답률: 알수없음)
  • 재열기는 고압 터빈에서 팽창하여 온도가 낮아진 증기를 다시 가열하여 저압 터빈으로 보냄으로써, 터빈 날개의 부식을 방지하고 열효율을 높이는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. MHD 발전에 대한 설명으로 옳은 것은?

  1. 수차 직결 유도발전기에 의한 발전방식이다.
  2. 2종의 도체의 접정간에 온도차가 생겼을 때 기전력이 발생되는 발전방식이다.
  3. 얼음극으로부터 열전자 방출에 의한 발전방식이다.
  4. 도전성 유체와 자장의 상호작용에 의한 직접발전방식이다.
(정답률: 34%)
  • MHD(자기유체역학) 발전은 고온의 도전성 유체(플라스마 등)가 강한 자장 속을 통과할 때 발생하는 전자기 유도 현상을 이용해 전기를 직접 생산하는 방식입니다.

    오답 노트
    수차 직결 유도발전기: 일반적인 수력 발전 방식
    온도차에 의한 기전력: 제베크 효과(열전 발전)
    열전자 방출: 열전자 방출관 원리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 배전반에 접속되어 운전 중인 PT와 CT를 점검할 때의 조치사항으로 옳은 것은?

  1. CT는 단락시킨다.
  2. PT는 단락시킨다.
  3. CT와 PT 모두를 단락시킨다.
  4. CT와 PT 모두를 개방시킨다.
(정답률: 알수없음)
  • CT(변류기)는 2차 측을 개방하면 고전압이 발생하여 절연 파괴 및 사고의 위험이 있으므로 반드시 단락시켜야 하며, PT(계기용 변압기)는 단락 시 과전류가 흐르므로 개방시켜야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 송배전선로에서 전선의 장력을 2배로 하고 또 경간을 2배로 하면 전선의 이도는 처음의 몇 배가 되는가?

  1. 1/4
  2. 1/2
  3. 2
  4. 4
(정답률: 40%)
  • 전선의 이도는 경간의 제곱에 비례하고 장력에 반비례하는 원리를 이용합니다.
    ① [기본 공식] $D = \frac{W S^{2}}{8 T}$
    ② [숫자 대입] $D' = \frac{W (2S)^{2}}{8 (2T)} = \frac{4 S^{2}}{2 T} = 2 \frac{W S^{2}}{8 T}$
    ③ [최종 결과] $D' = 2 D$
    따라서 이도는 처음의 $2$배가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
