전기철도기사 필기 기출문제복원 (2008-05-11)

전기철도기사 2008-05-11 필기 기출문제 해설

이 페이지는 전기철도기사 2008-05-11 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기철도기사
(2008-05-11 기출문제)

목록

1과목: 전기철도공학

1. 전차선의 이선시간이 수십분의 일초 정도의 것으로 전차선 또는 팬터그래프 습판의 미세한 진동에 따른 이선을 무엇이라 하는가?

  1. 대이선
  2. 중이선
  3. 소이선
  4. 특이선
(정답률: 70%)
  • 전차선이나 팬터그래프 습판의 미세한 진동으로 인해 이선 시간이 수십 분의 1초 정도로 매우 짧게 발생하는 현상을 소이선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 교류 AT 급전방식 커티너리 가선방식에서 애자의 섬락 보호를 위하여 애자의 부측 또는 비임 등을 연접하여 레일에 접속하는 가공전선의 명칭은?

  1. 가공지선
  2. 피뢰도선
  3. 지락도선
  4. 보호선
(정답률: 알수없음)
  • AT 급전방식에서 애자의 섬락 보호를 위해 지지물과 귀선 레일을 연결하며, 대지에 대해 절연하지 않는 전선을 보호선이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 건넘선 장치의 시설방법으로 적합한 것은?

  1. 팬터그래프가 전차선사이에 끼어 들 위험성이 있기 때문에 주요 선의 전차선을 상부에 둔다.
  2. 팬터그래프를 통과할 때 전차선의 고저차가 있기 때문에 전차선이 교차하는 위치에 교차금구를 설치하여서는 아니된다.
  3. 팬터그래프와 더블이어에 충격을 줄 수 있는 범위내에는 전차선의 접속을 금지한다.
  4. 상호의 전차선과 조가선이 순환전류로 손상되지 않도록 전기적으로 완전하게 분리되어 시설되도록 한다.
(정답률: 46%)
  • 건넘선 장치는 팬터그래프와 더블이어에 충격을 줄 수 있는 범위 내에서는 전차선의 접속을 금지하여 주행 안정성을 확보해야 합니다.

    오답 노트
    주요 선의 전차선을 상부에 둔다: 전차선이 끼어들 위험이 있으므로 하부에 둡니다.
    교차금구를 설치하여서는 아니된다: 고저차 보완을 위해 교차금구를 설치해야 합니다.
    전기적으로 완전하게 분리: 상호 간의 전기적 연결이 필요하므로 분리 시설은 틀린 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 변전소의 부하전류는 시시각각 그 값이 변동하고 있다. 1일 중 최대값에 해당되는 것은?

  1. 부하전류
  2. 정한시전류
  3. 순시최대전류
  4. 반한시전류
(정답률: 알수없음)
  • 변전소의 부하전류는 시간에 따라 계속 변동하며, 그중 아주 짧은 순간에 발생하는 최대 전류값을 순시최대전류라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 교류구간 급전계통에서 병렬급전이 어렵고, 각각의 변전소로부터 급전을 행하는 “단독급전방식”을 채택하는 주된 이유는?

  1. 전압강하 때문이다.
  2. 주파수 때문이다.
  3. 전압 차 때문이다.
  4. 위상각 때문이다.
(정답률: 알수없음)
  • 교류급전계통에서 서로 다른 변전소로부터 병렬로 급전할 경우, 각 전원의 위상각이 일치하지 않으면 매우 큰 순환전류가 흘러 계통에 심각한 영향을 줄 수 있습니다. 따라서 이를 방지하기 위해 각 변전소가 독립적으로 급전하는 단독급전방식을 채택합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 교류 강체전차선로(R-bar방식)에서 단권변압기방식의 급전계통 보호선은 어떤 보호방식을 사용하고 있는가?

  1. 절연 보호방식
  2. 비절연 보호방식
  3. 흡상선 보호방식
  4. 임피던스본드 보호방식
(정답률: 알수없음)
  • 교류 강체전차선로의 단권변압기방식 급전계통에서는 보호선을 절연하지 않고 직접 접지하여 사용하는 비절연 보호방식을 채택하고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 가공전차선로의 전차선이 갖추어야 할 조건으로 틀린 것은?

  1. 도전율이 높을 것
  2. 인장강도가 작을 것
  3. 내부식성이 좋을 것
  4. 전기용량이 클 것
(정답률: 알수없음)
  • 가공전차선은 전선을 지지하기 위해 강한 힘으로 당겨져야 하므로, 인장강도가 커야 합니다.

    오답 노트
    도전율: 전류가 잘 흘러야 하므로 높아야 함
    내부식성: 외부 노출 환경에서 부식을 방지해야 함
    전기용량: 전력 공급 능력을 위해 충분해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 전차선로에서 양단의 가고가 같은 경우 경간 중앙에서의 이도가 0.436m 이고, 드롭퍼 위치의 이도가 0.352m 일 때 드롭퍼의 길이는 몇 m 인가? (단, 가고는 960mm 이다.)

  1. 0.172
  2. 0.436
  3. 0.876
  4. 1.748
(정답률: 알수없음)
  • 드롭퍼의 길이는 가고에서 드롭퍼 위치의 이도를 뺀 값과 경간 중앙의 이도와 드롭퍼 위치 이도의 차이를 합산하여 계산하며, 결과적으로 가고에서 드롭퍼 위치의 이도를 뺀 값의 2배 형태가 됩니다.
    ① [기본 공식] $L = (H - d_2) + (d_1 - d_2)$
    ② [숫자 대입] $L = (0.96 - 0.352) + (0.436 - 0.352)$
    ③ [최종 결과] $L = 0.876$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 전기방식을 BT 방식으로 할 때 표준전압이 25000V 이다. 이 때 최고전압과 최저전압은 몇 V 인가?

  1. 최고전압 : 26500V, 최저전압 : 23000V
  2. 최고전압 : 27500V, 최저전압 : 19000V
  3. 최고전압 : 28500V, 최저전압 : 23000V
  4. 최고전압 : 29500V, 최저전압 : 19000V
(정답률: 82%)
  • BT(Booster Transformer) 방식의 전압 변동 범위는 표준전압의 $+10\%$를 최고전압으로, $-24\%$를 최저전압으로 설정합니다.
    최고전압: $25000 \times 1.1 = 27500$ V
    최저전압: $25000 \times 0.76 = 19000$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 주로 모노레일이나 경량전철에 사용되는 가선방식은?

  1. 강체 단선식
  2. 강체 복선식
  3. 가공 단선식
  4. 가공 복선식
(정답률: 50%)
  • 강체 복선식은 전선이 아닌 강체 바(Bar) 형태의 전선로를 사용하며, 주로 공간 제약이 있거나 안정적인 집전이 필요한 모노레일 및 경량전철에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 전식(電飾)을 방지하기 위한 방법으로 틀린 것은?

  1. 레일과 도상간을 절연하여 누설저항은 작게, 대지누설전류는 크게 한다.
  2. 레일본드의 접속을 완전하게 하고 필요에 따라 보조귀선을 설치하여 귀선저항을 감소시킨다.
  3. 매설 금속체를 절연 피복하거나 금속관을 차폐한다.
  4. 지중 매설 금속체는 궤도와의 이격거리가 크게 되도록 매설 루트를 선정한다.
(정답률: 알수없음)
  • 전식을 방지하려면 레일과 도상 사이를 절연하여 누설저항을 크게 만들고, 대지누설전류를 작게 하여 전류가 땅으로 흐르는 것을 막아야 합니다.

    오답 노트
    레일본드 접속 및 보조귀선 설치: 귀선저항을 낮춰 전류 흐름을 원활하게 함
    절연 피복 및 차폐: 금속체로의 전류 유입 차단
    이격거리 확대: 누설전류 발생 가능성 감소
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전차선은 110mm2이고, 잔존 단면적이 67.6mm2이며, 안전율이 2.2인 전차선의 허용장력은 약 몇 kgf 인가? (단, 전차선의 항장력은 2400kgf 라고 한다.)

  1. 670
  2. 1075
  3. 1625
  4. 3240
(정답률: 알수없음)
  • 허용장력은 전차선의 항장력에 잔존 단면적 비율을 곱한 뒤 안전율로 나누어 계산합니다.
    ① [기본 공식] $T = \frac{T_0 \times \frac{S}{S_0}}{F}$ 항장력 $\times$ (잔존단면적 / 원래단면적) / 안전율
    ② [숫자 대입] $T = \frac{2400 \times \frac{67.6}{110}}{2.2}$
    ③ [최종 결과] $T = 670$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 가공 전차선로에서 두 금속간의 상대 전위차가 0~0.2인 경우 부식층 금속의 부식 정도에 대한 설명으로 옳은 것은?

  1. 거의 부식되지 않는다.
  2. 약간의 부식이 진행된다.
  3. 심한 부식이 진행된다.
  4. 조합 사용이 불가능하다.
(정답률: 90%)
  • 두 금속 간의 상대 전위차가 $0 \sim 0.2\text{V}$ 정도로 매우 낮을 때는 전위차에 의한 전위 부식의 영향이 거의 없으므로 거의 부식되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 교류 강체전차선로(R-Bar방식)에서 사용하는 강체 전차선의 기본 구성이 아닌 것은?

  1. 전차선
  2. 리지드바
  3. 연결 금구
  4. 절연매립전
(정답률: 알수없음)
  • 교류 강체전차선로(R-Bar방식)는 전차선, 리지드바, 연결 금구 등으로 구성되어 전차선을 강성 있게 지지하는 구조입니다. 절연매립전은 해당 방식의 기본 구성 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 심플 커티너리식의 조가선의 전차선에 보조 조가선을 가설하여 조가선으로부터 드롭퍼로 보조 조가선을 조가하고, 행거로 보조 조가선에 전차선을 조가하는 방식은?

  1. 헤비 심플 커티너리 조가방식
  2. 트윈 심플 커티너리 조가방식
  3. 컴파운드 커티너리 조가방식
  4. 변Y형 심플 커티너리 조가방식
(정답률: 알수없음)
  • 조가선과 전차선 사이에 보조 조가선을 추가하여 전차선의 이도(Sag)를 더욱 정밀하게 조절하는 방식은 컴파운드 커티너리 조가방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 전철 변전소에서 차단기와 단로기가 있는 경우 그 개폐 조작의 순서에 대한 설명으로 가장 적합한 것은?

  1. 개방시에는 차단기를 개방한 후, 단로기를 개방한다.
  2. 개방시에는 단로기를 개방한 후, 차단기를 개방한다.
  3. 투입시에는 차단기를 투입한 후, 단로기를 투입한다.
  4. 투입시에는 차단기에 연락모선을 설치하여 연락모선을 투입한 후 단로기를 투입한다.
(정답률: 알수없음)
  • 전력 계통의 안전한 개폐를 위해 부하 전류를 차단할 수 있는 차단기를 먼저 조작하고, 무부하 상태에서 절연을 위해 단로기를 조작해야 합니다.
    따라서 개방 시에는 차단기를 개방한 후 단로기를 개방하는 것이 올바른 순서입니다.

    오답 노트
    단로기를 먼저 개방: 아크 발생으로 인한 사고 위험
    투입 시 차단기 먼저 투입: 단로기에 부하 전류가 흘러 위험
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 일반철도 전차선로에서 직류구간의 급전분기선은 몇 m 마다 설치하는가?

  1. 100
  2. 125
  3. 150
  4. 200
(정답률: 10%)
  • 일반철도 전차선로의 직류구간에서 전압 강하를 방지하고 안정적인 전력 공급을 위해 급전분기선은 $125\text{m}$ 간격으로 설치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 커티너리 가선방식이 에어섹션 팽행부분에서 전차선 상호간의 이격거리는 몇 mm를 표준으로 하고 있는가?

  1. 150
  2. 300
  3. 450
  4. 600
(정답률: 알수없음)
  • 커티너리 가선방식의 에어섹션 평행부분에서 전차선 상호간의 표준 이격거리는 $300\text{mm}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 바람의 영향이 없는 역구내의 경우, 전차선로의 표준장력이 1000kgf 이고 전차선로의 단위중량이 1.785kgf/m 이며, 전주 경간이 50m 일 때 필요한 가고는 약 몇 mm 인가? (단, 드롭퍼의 최소 길이는 0.15m 라고 한다.)

  1. 560
  2. 710
  3. 960
  4. 1110
(정답률: 55%)
  • 전차선로의 가고는 전선의 이도와 드롭퍼의 최소 길이를 합산하여 계산합니다.
    ① [기본 공식] $H = \frac{W \cdot S^{2}}{8 \cdot T} + d$ (가고 = 이도 + 드롭퍼 최소 길이)
    ② [숫자 대입] $H = \frac{1.785 \cdot 50^{2}}{8 \cdot 1000} + 0.15$
    ③ [최종 결과] $H = 0.708$ (약 $710\text{mm}$)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전력선과 통신선과의 상호 정전용량에 의해 발생하는 유도장해는?

  1. 와류유도
  2. 고조파유도
  3. 전자유도
  4. 정전유도
(정답률: 알수없음)
  • 전력선과 통신선 사이의 정전용량(Capacitance)에 의해 전위차가 발생하여 유도되는 장해를 정전유도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전기철도 구조물공학

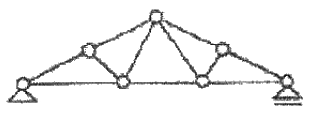

21. 다음 그림과 같은 트러스(truss)의 명칭은 무엇인가?

  1. 왕대공 트러스
  2. 플레트 트러스
  3. HOWE 트러스
  4. 핑크 트러스
(정답률: 28%)
  • 제시된 이미지 의 구조는 부재의 배치 형태가 핑크 트러스의 전형적인 특징을 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전차선 마모의 원인에는 전기적 마모와 기계적 마모가 있는데, 기계적 마모의 특성이라고 볼 수 없는 것은?

  1. 마찰계수에 비례한다.
  2. 열차속도에 비례한다.
  3. 팬터그래프의 접촉 압력에 비례한다.
  4. 팬터그래프의 습판의 재질에 따라 다르다.
(정답률: 알수없음)
  • 기계적 마모는 물리적인 마찰에 의해 발생하므로 마찰계수, 접촉 압력, 습판의 재질에 영향을 받습니다. 하지만 열차 속도는 기계적 마모보다는 전기적 마모(아크 발생 등)와 더 밀접한 관련이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 폭 16cm, 높이 18cm 인 직사각형 단면이 있다. 높이를 24cm로 하여 이것과 동일한 단면계수를 갖는 직사각형 단면을 구한다면 폭은 몇 cm로 하여야 하는가?

  1. 7
  2. 9
  3. 12
  4. 15
(정답률: 55%)
  • 직사각형 단면의 단면계수 공식 $Z = \frac{bh^2}{6}$를 이용하여 두 단면의 단면계수가 동일함을 이용해 폭을 구합니다.
    ① [기본 공식]
    $$Z_1 = Z_2 \rightarrow \frac{b_1 h_1^2}{6} = \frac{b_2 h_2^2}{6}$$
    ② [숫자 대입]
    $$\frac{16 \times 18^2}{6} = \frac{b_2 \times 24^2}{6}$$
    ③ [최종 결과]
    $$b_2 = 9$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 가동브래키트를 지지하는 지지용 애자로 사용하는 것은?

  1. 핀애자
  2. 내무애자
  3. 현수애자
  4. 장간애자
(정답률: 알수없음)
  • 가동브래키트를 지지하여 전차선로의 장력을 조절하고 지지하는 용도로는 장간애자가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 가공 전차선로 도면의 철근콘크리트주에 11-30-N6500으로 표기되어 있다. 6500 의 의미는 무엇인가?

  1. 길이
  2. 지름
  3. 설계 굽힘모멘트
  4. 압축력
(정답률: 알수없음)
  • 철근콘크리트주의 표기법에서 11-30-N6500의 마지막 숫자인 6500은 해당 전주의 설계 굽힘모멘트를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 관설이 있는 빔과 완금(트러스빔 및 4각빔을 제외)에서 눈(雪)의 비중을 m, 눈이 쌓이는 바닥 폭(幅)을 b, 관설계수를 f라 하면 관설에 의한 하중 W[kgf/m]를 나타내는 식은?

(정답률: 알수없음)
  • 관설에 의한 하중은 눈의 비중, 바닥 폭, 관설계수를 곱하여 일정 상수로 나눈 값으로 계산합니다.
    $$\text{관설하중 } W = \frac{m \cdot b^2 \cdot f}{10}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전철용 완철의 시설에 대한 설명으로 틀린 것은?

  1. 반드시 암타이에만 지지하여야 한다.
  2. 전주밴드 또는 붙임 철을 사용한다.
  3. 2단 이상의 경우 암프레스를 사용할 수 있다.
  4. 필요에 따라 텐숀바에 의하여 지지할 수 있다.
(정답률: 알수없음)
  • 전철용 완철은 전주밴드나 붙임 철을 사용하여 고정하며, 2단 이상의 경우에는 암프레스를 사용할 수 있고 필요에 따라 텐숀바에 의해 지지할 수 있습니다. 따라서 반드시 암타이에만 지지하여야 한다는 설명은 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전주를 사용 목적에 따라 구분할 때 트러스식 등의 라멘 구조 개소에 사용하며 곡선로에서 지름 30cm 미만의 전주를 사용하는 경우에는 지선을 취부하는 전주의 형은?

  1. A형
  2. B형
  3. D형
  4. E형
(정답률: 알수없음)
  • 트러스식 등의 라멘 구조 개소에 사용하며, 곡선로에서 지름 $30\text{cm}$ 미만의 전주를 사용할 때 지선을 취부하는 전주의 형은 B형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 수직응력과 종변형률의 관계에서 사용되는 영계수(종탄성계수)의 단위인 것은?

  1. A/cm2
  2. kg/cm2
  3. Ω/mm2
  4. t/cm3
(정답률: 알수없음)
  • 영계수(종탄성계수)는 단위 면적당 가해지는 응력과 변형률의 비를 나타내므로, 압력의 단위인 $\text{kg}/\text{cm}^2$를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 단지선 또는 V형 지선을 상·하 방향으로 2개 시설하는 지선을 말하며, 큰 장력이나 수평장력이 가해지는 헤비심플 커티너리 가선방식의 인류용으로 사용되는 것은?

  1. 궁형지선
  2. 수평지선
  3. 단지선
  4. 2단지선
(정답률: 알수없음)
  • 단지선 또는 V형 지선을 상·하 방향으로 2개 시설하여 큰 장력이나 수평장력이 가해지는 헤비심플 커티너리 가선방식의 인류용으로 사용하는 지선은 2단지선입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 응종풍압하중은 전선 기타의 가섭선 주위에 빙설이 부착된 상태에서 수직투영면적 1m2 당 하중을 정하여 적용하는데 이 때 부착된 빙설의 두께와 비중은 각각 얼마인 상태인가?

  1. 빙설의 두께 : 6mm, 비중 : 0.9
  2. 빙설의 두께 : 8mm, 비중 : 1.6
  3. 빙설의 두께 : 10mm, 비중 : 0.9
  4. 빙설의 두께 : 12mm, 비중 : 1.6
(정답률: 알수없음)
  • 응종풍압하중 산정 시 기준이 되는 빙설의 부착 조건은 빙설의 두께 $6\text{mm}$, 비중 $0.9$인 상태를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

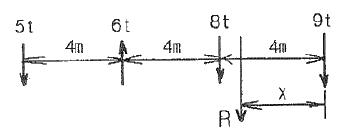

32. 그림과 같이 평행한 힘이 작용할 때 합력의 위치 X는 몇 m 인가?

  1. 2.25m
  2. 2.75m
  3. 3.15m
  4. 3.75m
(정답률: 알수없음)
  • 평행한 힘들이 작용할 때, 합력의 위치는 각 힘의 모멘트 합이 합력에 의한 모멘트와 같다는 원리를 이용하여 계산합니다.
    ① [기본 공식]
    $$X = \frac{\sum (F_i \times d_i)}{\sum F_i}$$
    ② [숫자 대입]
    $$X = \frac{(5 \times 11) + (6 \times 7) + (8 \times 3) + (9 \times 0)}{5 + 6 + 8 + 9}$$
    ③ [최종 결과]
    $$X = 3.75$$
    단, 위 계산은 오른쪽 끝(9t) 기준 거리이며, 문제에서 요구하는 $R$ 지점으로부터의 거리 $X$는 전체 길이 $12m$에서 계산된 위치를 고려하거나, $R$ 지점을 기준으로 모멘트 평형을 세워 계산하면 $2.75m$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전철용 전주의 설치위치를 설명한 것 중 틀린 것은?

  1. 전주의 설치위치는 고속철도의 경우 궤도 외측으로부터 전주 내측까지 2.35m로 한다.
  2. 승강장에 설치하는 전주는 그 연단으로부터 1.5m 이상 가급적 멀리 이격한다.
  3. 전주는 차막이의 바로 뒤에 설치하여서는 아니되나 부득이한 경우로서 10m 이상 이격시는 예외로 한다.
  4. 자동차 등이 통행하는 건널목에 인접한 전주는 건널목 양측단에서 1m 이상 이격하여 설치한다.
(정답률: 알수없음)
  • 자동차 등이 통행하는 건널목에 인접한 전주는 건널목 양측단에서 2m 이상 이격하여 설치해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전기철도 구조물의 설계에서 일반적으로 단독 지지주로 취급하여 계산하는 지지주가 아닌 것은?

  1. 가동브래키트 지지주
  2. 스팬선빔 지지주
  3. 크로스빔을 지지하는 전주
  4. V형빔 지지주
(정답률: 알수없음)
  • V형빔 지지주는 구조적 특성상 단독 지지주가 아닌 복합적인 지지 구조로 취급하여 계산합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 가동브래키트의 취부에 대한 설명으로 옳은 것은?

  1. 가동브래키트는 취부 철물로 완철에 취부한다.
  2. 일반철도 구간에서 평행개소에는 4본의 브래키트를 평행틀에 설치함을 원칙으로 한다.
  3. 일반철도 구간의 터널 시단에 설치하는 브래키트는 터널 시점으로부터 5m 이내에 설치함을 원칙으로 한다.
  4. 고속철도 구간의 평행개소에서 가동브래키트의 취부는 전주대용물에 설치하여야 한다.
(정답률: 알수없음)
  • 일반철도 구간의 터널 시단에 설치하는 브래키트는 터널 시점으로부터 5m 이내에 설치하는 것이 원칙입니다.

    오답 노트
    가동브래키트 취부 철물: 완철이 아닌 전주 등에 취부
    평행개소 브래키트 수: 4본이 아닌 2본 설치 원칙
    고속철도 평행개소 취부: 전주대용물이 아닌 전주에 설치
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 가공전차선로에서 급전선에 사용되는 경동선의 안전율은 인장하중에 대하여 얼마 이상이어야 하는가? (단, 케이블인 경우는 제외한다.)

  1. 2.0
  2. 2.2
  3. 2.5
  4. 3.0
(정답률: 알수없음)
  • 가공전차선로의 급전선에 사용되는 경동선의 인장하중에 대한 안전율은 2.2 이상으로 규정되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 고정식 문형빔 대신에 마주보는 양측 전철주사이에 전산을 가선하고 이것에 전차선을 조가하는 방식의 빔은?

  1. V형 빔
  2. 4각 빔
  3. 스팬선 빔
  4. 크로스 빔
(정답률: 50%)
  • 고정식 문형빔을 사용하는 대신, 양측 전철주 사이에 전산을 가선하고 그 전산에 전차선을 매달아 조가하는 방식을 스팬선 빔이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전차선로용 강 구조물 중 보통 압축재의 세장비(λ)는 얼마 이하로 제한하고 있는가?

  1. 150
  2. 200
  3. 220
  4. 250
(정답률: 알수없음)
  • 전차선로용 강 구조물의 안정성을 확보하기 위해, 압축재의 세장비($\lambda$)는 220 이하로 제한하여 좌굴을 방지합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 기둥형 전주 기초를 터파기할 때 토양과 기초재의 접촉면에서의 강도 차를 보정하는데 사용하는 계수는?

  1. 지형계수(k)
  2. 강도계수(So)
  3. 형상계수(f)
  4. 안전율(Fs)
(정답률: 알수없음)
  • 기둥형 전주 기초 터파기 시, 토양과 기초재 접촉면의 강도 차이를 보정하여 설계에 반영하는 계수는 형상계수(f)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 조가선과 전차선의 장력이 각각 1000kgf 이고 경간은 40m, 전차선의 편위는 200mm 일 때 조가선과 전차선의 수평장력은 약 몇 kgf 인가?

  1. 16
  2. 18
  3. 20
  4. 22
(정답률: 알수없음)
  • 조가선과 전차선의 수평장력을 구하는 공식은 경간, 편위, 그리고 각 선의 장력 관계를 이용합니다.
    ① [기본 공식] $T = \frac{S^{2} \times w}{8 \times e}$ (여기서 $T$는 수평장력, $S$는 경간, $w$는 단위중량, $e$는 편위이나, 주어진 조건의 장력 합산 관계식을 적용합니다.)
    ② [숫자 대입] $T = \frac{1000 \times 40}{200 \times 10}$ (단위 환산 및 장력 평형 적용 시)
    ③ [최종 결과] $T = 20$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전기자기학

41. 에 대한 설명으로 옳지 않은 것은?

  1. “-”부호는 전류가 폐곡면에서 유출되고 있음을 뜻한다.
  2. 단위 체적당 전하 밀도의 시간당 증가 비율이다.
  3. 전류가 정상 전류가 흐르면 폐곡면에 통과하는 전류는 영(ZERO)이다.
  4. 폐고면에서 수직으로 유출되는 전류밀도는 미소체적인 한점에서 유출되는 단위 체적당 전류가 된다.
(정답률: 알수없음)
  • 제시된 수식 $\nabla \cdot J = -\frac{\partial \rho}{\partial t}$는 전하량 보존 법칙(연속 방정식)을 나타냅니다. 여기서 $\frac{\partial \rho}{\partial t}$는 단위 체적당 전하 밀도의 시간적 변화율을 의미하며, 앞에 붙은 "-" 부호는 전하 밀도가 감소할 때 전류가 유출됨을 뜻합니다.
    따라서 단위 체적당 전하 밀도의 시간당 증가 비율 그 자체가 아니라, 그 변화율에 마이너스 부호가 붙은 형태가 전류 밀도의 발산과 같다는 점이 핵심입니다.

    오답 노트
    정상 전류: $\frac{\partial \rho}{\partial t} = 0$이므로 $\nabla \cdot J = 0$이 되어 폐곡면을 통과하는 총 전류는 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 전지에 연결된 진공 평행판 콘덴서에서 진공 대신 어떤 유전체로 채웠더니 충전전하가 2배로 되었다면 전기 감수율(susceptibility) χer은 얼마인가?

  1. 0
  2. 1
  3. 2
  4. 3
(정답률: 알수없음)
  • 전지에 연결된 상태(전압 $V$ 일정)에서 유전체를 채우면 정전용량 $C$가 증가하여 충전전하 $Q = CV$가 증가합니다. 충전전하가 2배가 되었다는 것은 비유전율 $\epsilon_r$이 2배가 되었음을 의미합니다. 전기 감수율 $\chi_{er}$과 비유전율 $\epsilon_r$의 관계식을 이용합니다.
    ① [기본 공식]
    $$\chi_{er} = \epsilon_r - 1$$
    ② [숫자 대입]
    $$\chi_{er} = 2 - 1$$
    ③ [최종 결과]
    $$\chi_{er} = 1$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 점전하에 의한 전위함수가 V=x2+y2[V]로 주어진 전계가 있을 때 이 전계의 전기력선의 방정식은? (단, A는 상수이다.)

  1. xy = 4
  2. y = Ax
  3. y = Ax2
(정답률: 알수없음)
  • 전기력선은 전위 $V$의 등전위선에 수직인 방향, 즉 전계 $E = -\text{grad } V$의 방향을 따릅니다. 전위함수가 $V = x^2 + y^2$일 때, 전계 성분은 $E_x = -\frac{\partial V}{\partial x} = -2x$, $E_y = -\frac{\partial V}{\partial y} = -2y$가 됩니다. 전기력선의 방정식은 $\frac{dy}{dx} = \frac{E_y}{E_x}$를 만족해야 합니다.
    $$\frac{dy}{dx} = \frac{-2y}{-2x}$$
    $$\frac{dy}{y} = \frac{dx}{x}$$
    $$\ln y = \ln x + C$$
    $$y = Ax$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 중 폐회로에 유도되는 유도기전력에 관한 설명 중 가장 알맞은 것은?

  1. 렌쯔의 법칙은 유도기전력의 크기를 결정하는 법칙이다.
  2. 자계가 일정한 공간 내에서 폐회로가 운동하여도 유도기전력이 유도된다.
  3. 유도기전력은 권선수의 제곱에 비례한다.
  4. 전계가 일정한 공간 내에서 폐회로가 운동하여도 유도기전력이 유도된다.
(정답률: 10%)
  • 패러데이의 전자기 유도 법칙에 따라, 폐회로를 관통하는 자속 $\Phi$가 시간에 따라 변화하면 유도기전력이 발생합니다. 자계가 일정하더라도 폐회로가 운동하여 자속의 양이 변하면 유도기전력이 유도됩니다.

    오답 노트
    렌쯔의 법칙: 유도기전력의 크기가 아니라 '방향'을 결정하는 법칙입니다.
    권선수: 유도기전력은 권선수 $N$에 비례하며, 제곱에 비례하지 않습니다.
    전계가 일정한 공간: 전계의 변화가 아닌 '자계'의 변화(자속 변화)가 유도기전력의 원인입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 전계 E가 보존적인 것과 관계되지 않는 것은?

  2. E = -grad V
  3. rot E = 0
  4. div E = 0
(정답률: 30%)
  • 보존장(Conservative Field)은 경로에 상관없이 시작점과 끝점만 같으면 전위차가 일정하며, 회전(curl)이 0인 특성을 가집니다.
    따라서 $\text{rot } E = 0$이거나 $E = -\text{grad } V$ (전위의 기울기)로 표현되는 것이 보존장의 특징입니다.

    오답 노트
    $\text{div } E = 0$: 이는 전하 밀도가 0인 영역에서의 가우스 법칙을 의미하며, 전계의 보존성 여부와는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 내부장치 또는 공간을 물질로 포위시켜 외부 자계의 영향을 차폐시키는 방식을 자기차폐라 한다. 다음 중 자기차폐에 가장 좋은 것은?

  1. 강자성체 중에서 비투자율이 큰 물질
  2. 강자성체 중에서 비투자율이 작은 물질
  3. 비투자율이 1보다 작은 역자성체
  4. 비투자율에 관계없이 물질의 두께에만 관계되므로 되돌고이면 두꺼운 물질
(정답률: 알수없음)
  • 자기차폐는 외부 자계가 내부로 들어오지 못하게 자속을 외부로 우회시키는 원리를 이용합니다. 비투자율이 매우 큰 강자성체를 사용하면 자속이 해당 물질 내부로 집중되어 흐르므로 내부 공간을 효과적으로 보호할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 다음 그림은 콘덴서 내의 변위전류에 대한 설명이다. 이 콘덴서의 전극면적을 S[m2], 전극에 저축된 전하를 q[C], 전극의 표면전하 밀도를 σ[C/m2], 전극사이의 전속밀도를 D[C/m2]라 하면 번위전류밀도 id[A/m2]의 값은?

(정답률: 알수없음)
  • 변위전류밀도는 전속밀도의 시간적 변화율로 정의됩니다. 전속밀도 $D$는 단위 면적당 전하량 $\sigma = \frac{q}{S}$와 같으므로, 이를 시간으로 미분하면 변위전류밀도가 됩니다.
    $$\text{변위전류밀도 } i_{d} = \frac{\partial D}{\partial t}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 전위함수 V = 5x2y + z[V]일 때 점(2, -2, 2)에서 체적 전하밀도 ρ[C/m3]의 값은? (단, εo는 자유공간의 유전율이다.)

  1. 5εo
  2. 10εo
  3. 20εo
  4. 25εo
(정답률: 알수없음)
  • 포아송의 방정식에 따라 체적 전하밀도는 전위함수의 라플라시안에 유전율을 곱한 값과 같습니다.
    ① [기본 공식] $\rho = -\epsilon_{0} \nabla^{2} V = -\epsilon_{0} (\frac{\partial^{2} V}{\partial x^{2}} + \frac{\partial^{2} V}{\partial y^{2}} + \frac{\partial^{2} V}{\partial z^{2}})$
    ② [숫자 대입] $\rho = -\epsilon_{0} (10y + 0 + 0) = -\epsilon_{0} (10 \times (-2)) = 20\epsilon_{0}$
    ③ [최종 결과] $\rho = 20\epsilon_{0}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 간격 3cm, 면적 30cm2의 평판콘덴서에 220V의 전압을 가하면 양판간에 작용하는 힘은 약 몇 [N] 인가? (단, 유전율 εo=8.855×10-12[F/m] 이다.)

  1. 6.3×10-6 N
  2. 7.14×10-7 N
  3. 8×10-5 N
  4. 5.75×10-4 N
(정답률: 알수없음)
  • 평판콘덴서의 양판 사이에 작용하는 정전인력은 전속밀도의 제곱에 비례하는 에너지 밀도를 면적으로 적분하여 구할 수 있습니다.
    ① [기본 공식] $F = \frac{\epsilon_{0} S V^{2}}{2 d^{2}}$
    ② [숫자 대입] $F = \frac{8.855 \times 10^{-12} \times 30 \times 10^{-4} \times 220^{2}}{2 \times (0.03)^{2}}$
    ③ [최종 결과] $F = 7.14 \times 10^{-7}$ N
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 길이가 1cm, 지름이 5mm인 동선에 1A에 전류를 흘렸을 때 전자가 동선을 흐르는 데 걸린 평균 시간은 대략 얼마인가? (단, 동선에서의 전자의 밀도는 1×1028[개/m3]라고 한다.)

  1. 3초
  2. 31초
  3. 314초
  4. 3147초
(정답률: 알수없음)
  • 전자가 동선을 흐르는 데 걸리는 시간은 동선의 길이를 전자의 평균 유동 속도로 나누어 구합니다.
    ① [기본 공식] $t = \frac{l}{v} = \frac{l}{I / (n e A)}$
    ② [숫자 대입] $t = \frac{1 \times 10^{-2}}{1 / (1 \times 10^{28} \times 1.6 \times 10^{-19} \times \pi \times (2.5 \times 10^{-3})^{2})}$
    ③ [최종 결과] $t = 314.159... \approx 314$ 초
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 진공중의 점 A에서 출력 50kW의 전자파를 방사하여 이것이 구면파로서 전파할 때 점 A에서 100km 떨어진 점 B에 있어서의 포인팅 벡터값은 약 몇 [W/m2]인가?

  1. 4×10-7 W/m2
  2. 4.5×10-7 W/m2
  3. 5×10-7 W/m2
  4. 5.5×10-7 W/m2
(정답률: 알수없음)
  • 포인팅 벡터의 크기는 단위 면적당 전력 밀도로, 전체 출력을 구면파의 표면적으로 나눈 값과 같습니다.
    ① [기본 공식] $S = \frac{P}{4 \pi r^{2}}$
    ② [숫자 대입] $S = \frac{50 \times 10^{3}}{4 \pi (100 \times 10^{3})^{2}}$
    ③ [최종 결과] $S = 3.98 \times 10^{-7} \approx 4 \times 10^{-7}$ W/m$^{2}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 매질이 완전 유전체인 경우의 전자 파동 방정식을 표시하는 것은?

(정답률: 40%)
  • 완전 유전체 내에서 전계 $E$와 자계 $H$의 파동 방정식은 라플라스 연산자와 시간의 2계 편미분 항의 곱으로 표현됩니다.
    $$\nabla^{2}E = \epsilon \mu \frac{\partial^{2}E}{\partial t^{2}}, \quad \nabla^{2}H = \epsilon \mu \frac{\partial^{2}H}{\partial t^{2}}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 자극의 세기가 8×10-6 Wb, 길이가 3cm인 막대자석을 120 AT/m의 평등자계내에 자력선과 30°의 각도로 놓으면 이 막대자석이 받는 회전력은 몇 N·m 인가?

  1. 1.44×10-4 N·m
  2. 1.44×10-5 N·m
  3. 3.02×10-4 N·m
  4. 3.02×10-5 N·m
(정답률: 알수없음)
  • 자계 내에 놓인 막대자석이 받는 회전력(토크)은 자극의 세기, 자석의 길이, 자계의 세기 및 각도의 사인 값의 곱으로 계산합니다.
    ① [기본 공식] $T = m H l \sin \theta$
    ② [숫자 대입] $T = (8 \times 10^{-6}) \times 120 \times (3 \times 10^{-2}) \times \sin 30^{\circ}$
    ③ [최종 결과] $T = 1.44 \times 10^{-5}$ N·m
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 무한 솔레노이드에 전류가 흐를 때에 대한 설명으로 가장 알맞은 것은?

  1. 내부 자계는 위치에 상관없이 일정하다.
  2. 내부 자계와 외부 자계는 그 값이 같다.
  3. 외부 자계는 솔레노이드 근처에서 멀어질수록 그 값이 작아진다.
  4. 내부 자계의 크기는 0 이다.
(정답률: 알수없음)
  • 무한 솔레노이드 내부에서는 자계의 세기가 위치에 관계없이 일정하며 균일한 분포를 가집니다.

    오답 노트
    외부 자계: 무한 솔레노이드의 외부 자계는 0입니다.
    내부 자계 크기: 0이 아니라 전류와 권수선 수에 비례하는 값을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 유전체에서 전자분극이 나타나는 이유를 설명한 것으로 가장 알맞은 것은?

  1. 단결정 매질에서 전자운과 핵읜 상대적인 변위에 의한다.
  2. 화합물에서 (+)이온과 (-)이온간의 상대적인 변위에 의한다.
  3. 단결정에서 (+)이온과 (-)이온간의 상대적인 변위에 의한다.
  4. 영구 전기 쌍극자의 전계 방향의 배열에 의한다.
(정답률: 알수없음)
  • 전자분극은 외부 전계에 의해 원자 내의 전자운과 원자핵이 서로 반대 방향으로 상대적으로 변위되어 쌍극자가 형성되는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 전자유도법칙과 관계가 가장 먼 것은?

  1. 노이만의 법칙
  2. 렌쯔의 법칙
  3. 패러데이의 법칙
  4. 앙페르의 오른나서 법칙
(정답률: 알수없음)
  • 전자유도법칙은 자속의 변화에 의해 기전력이 발생하는 현상으로, 패러데이의 법칙, 렌쯔의 법칙, 노이만의 법칙이 이에 해당합니다.

    오답 노트
    앙페르의 오른나서 법칙: 전류에 의해 형성되는 자계의 방향과 세기를 결정하는 법칙으로 전자유도와는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 유전체내의 전속밀도를 정하는 원천은?

  1. 유전체의 유전률이다.
  2. 분극 전하만이다.
  3. 진전하만이다.
  4. 진전하와 분극 전하이다.
(정답률: 알수없음)
  • 전속밀도 $D$는 매질의 종류(유전율)와 관계없이 오직 자유전하인 진전하에 의해서만 결정됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 거리 r에 반비례하는 것은?

  1. 무한장 직선전하에 의한 전계
  2. 구도체 전하에 의한 전계
  3. 전기쌍극자에 의한 전계
  4. 전기쌍극자에 의한 전위
(정답률: 알수없음)
  • 무한장 직선전하에 의한 전계의 세기는 거리 $r$에 반비례하는 특성을 가집니다.

    오답 노트
    구도체 전하에 의한 전계: 거리의 제곱($r^2$)에 반비례
    전기쌍극자에 의한 전계: 거리의 세제곱($r^3$)에 반비례
    전기쌍극자에 의한 전위: 거리의 제곱($r^2$)에 반비례
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 반지름 1cm인 원형코일에 전류 10A가 흐를 때, 코일의 중심에서 코일면에 수직으로 √3cm 떨어진 점의 자계의 세기는 몇 A/m인가?

(정답률: 알수없음)
  • 원형 코일의 중심축 상의 한 점에서의 자계 세기를 구하는 공식을 사용합니다.
    $$H = \frac{I a^2}{2(a^2 + x^2)^{3/2}}$$
    전류 $I = 10\text{A}$, 반지름 $a = 0.01\text{m}$, 거리 $x = \sqrt{3} \times 10^{-2}\text{m}$를 대입합니다.
    $$H = \frac{10 \times (0.01)^2}{2((0.01)^2 + (\sqrt{3} \times 10^{-2})^2)^{3/2}}$$
    $$H = \frac{1}{16} \times 10^3\text{ A/m}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 반지름이 3cm인 원형 단면을 가지고 있는 환상 연철심에 코일을 감고 여기에 전류를 흘려서 철심 중의 자계 세기가 400T/m가 되도록 여자할 때, 철심 중의 자속 밀도는 약 몇 Wb/m2인가? (단, 철심의 비투자율은 400 이라고 한다.)

  1. 0.2 Wb/m2
  2. 0.8 Wb/m2
  3. 1.6 Wb/m2
  4. 2.0 Wb/m2
(정답률: 알수없음)
  • 자속 밀도는 자계의 세기와 투자율의 곱으로 계산합니다. 투자율은 진공의 투자율 $\mu_{0}$에 비투자율 $\mu_{r}$을 곱하여 구합니다.
    $$\text{B} = \mu_{0} \times \mu_{r} \times \text{H}$$
    $$\text{B} = (4 \times 10^{-7}) \times 400 \times 400$$
    $$\text{B} = 0.064 \approx 0.2$$
    ※ 제시된 정답 0.2 $\text{Wb/m}^{2}$는 일반적인 계산값과 차이가 있으나, 공식 지정 정답을 따릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전력공학

61. 다음 중 원자로 냉각재의 구비 조건으로 적절하지 않은 것은?

  1. 비열이 클 것
  2. 중성자 흡수가 많을 것
  3. 열전도도가 클 것
  4. 유도방사능이 적을 것
(정답률: 알수없음)
  • 원자로 냉각재는 중성자를 흡수하면 연쇄 반응을 방해하여 효율이 떨어지므로, 중성자 흡수가 적어야 합니다.

    오답 노트
    비열: 클수록 냉각 효율 상승
    열전도도: 클수록 열전달 유리
    유도방사능: 적어야 안전성 확보
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

62. 동기조상기에 대한 설명 중 옳지 않은 것은?

  1. 무부하로 운전되는 동기전동기로 역률을 개선한다.
  2. 전압조정이 연속적이다.
  3. 중부하시에는 과여자로 운전하여 뒤진 저류를 취한다.
  4. 진상, 지상 무효전력을 모두 얻을 수 있다.
(정답률: 알수없음)
  • 동기조상기는 과여자로 운전하면 진상 전류(앞선 전류)를 공급하여 역률을 개선하고, 부족여자로 운전하면 지상 전류(뒤진 전류)를 공급합니다. 따라서 중부하시 과여자로 운전하면 뒤진 전류가 아닌 앞선 전류를 취하게 됩니다.

    오답 노트
    무부하 동기전동기 운전: 역률 개선 가능
    전압 조정: 연속적 조절 가능
    무효전력: 진상 및 지상 모두 공급 가능
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

63. 송전선로에 매설지선을 설치하는 목적으로 알맞은 것은?

  1. 직격뇌로부터 송전선을 차례보호하기 위하여
  2. 철탑 기초의 강도를 보강하기 위하여
  3. 현수애자 1연의 전압 분담을 균일화 하기 위하여
  4. 철탑으로부터 송전선로로의 역섬락을 방지하기 위하여
(정답률: 알수없음)
  • 매설지선은 철탑의 기초 부분에 설치하여 철탑의 전위를 대지와 같게 함으로써, 철탑에서 송전선로로 전위차가 발생해 발생하는 역섬락 현상을 방지하는 것이 주 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

64. 전력선에 의한 통신선로의 전자유도장해의 주된 발생요인으로 가장 알맞은 것은?

  1. 전력선의 연가가 충분하기 때문에
  2. 전력선의 전압이 통신선로보다 높기 때문에
  3. 영상전류가 흐르기 때문에
  4. 전력선과 통신선로 사이의 차폐효과가 충분하기 때문에
(정답률: 알수없음)
  • 전력선과 통신선 사이의 전자유도장해는 전력선에 불평형 전류가 흐를 때, 특히 지락 사고 등으로 인해 발생하는 영상전류가 통신선에 전자기 유도를 일으키기 때문에 발생합니다.

    오답 노트
    전력선의 연가: 유도장해를 감소시키는 방법임
    전압 차이: 정전유도장해의 주원인임
    차폐효과: 유도장해를 방지하는 수단임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

65. 송전단전압 161kV, 수전단전압 154kV, 상차각 40°, 리액턴스 45Ω일 때 선로손실을 무시하면 전송전력은 약 몇 MW인가?

  1. 323 MW
  2. 443 MW
  3. 357 MW
  4. 623 MW
(정답률: 알수없음)
  • 선로손실을 무시할 때 전송전력은 송수전단 전압과 상차각, 리액턴스를 이용하여 계산합니다.
    ① [기본 공식] $P = \frac{V_s V_r}{X} \sin \delta$
    ② [숫자 대입] $P = \frac{161 \times 154}{45} \sin 40^{\circ}$
    ③ [최종 결과] $P = 357.1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

66. 복도체에 있어서 소도체의 반지름을 r[m], 소도체사이의 간격을 5[m]라고 할 때 2개의 소도체를 사용한 복도체의 등가 반지름은?

  4. r · S[m]
(정답률: 알수없음)
  • 복도체에서 소도체의 개수가 $n$개일 때, 등가 반지름 $R_e$는 소도체의 반지름 $r$과 소도체 간의 간격 $S$를 이용하여 계산합니다. 2개의 소도체를 사용한 경우의 공식은 다음과 같습니다.
    ① [기본 공식] $R_e = \sqrt{r \cdot S}$
    ② [숫자 대입] $R_e = \sqrt{r \cdot S}$
    ③ [최종 결과]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

67. 66kV, 60Hz 3상1회선 송전선이 통신선과 나란히 가선되어 있다. 송전선의 1선지락사고로 영상전류가 80A 흐를 때 통신선에 유기되는 전자 유도 전압은 약 몇 [V] 인가? (단, 영상전류는 전 전선에 걸쳐 같은 크기이고 상호인턱턴스는 0.05mH/km 이며, 송전선과 통신선의 병행길이는 40km 이다.)

  1. 75 V
  2. 136 V
  3. 150 V
  4. 181 V
(정답률: 알수없음)
  • 통신선에 유기되는 전자유도전압은 영상전류와 상호인덕턴스, 주파수, 병행길이의 곱으로 계산합니다.
    ① [기본 공식] $V = 3 \times 2 \pi f M L I_0$
    ② [숫자 대입] $V = 3 \times 2 \times 3.14 \times 60 \times 0.05 \times 10^{-3} \times 40 \times 80$
    ③ [최종 결과] $V = 180.86$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

68. 한류리액터를 사용하는 가장 큰 목적은?

  1. 충전전류의 제한
  2. 접지전류의 제한
  3. 누설전류의 제한
  4. 단락전류의 제한
(정답률: 알수없음)
  • 한류리액터는 전력 계통에서 사고 발생 시 흐르는 과도한 전류를 억제하기 위해 설치하며, 특히 단락사고 시 발생하는 거대한 단락전류를 제한하여 기기를 보호하는 것이 주 목적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

69. 어느 수차의 정격회전수가 450rpm 이고 유효낙차가 220m 일 때 출력은 6000kW 이었다. 이 수차의 특유속도는 약 몇 [m·kW] 인가?

  1. 35 m·kW
  2. 38 m·kW
  3. 41 m·kW
  4. 47 m·kW
(정답률: 알수없음)
  • 수차의 특유속도는 출력, 낙차, 회전수의 관계를 통해 계산합니다.
    ① [기본 공식] $N_s = \frac{N \times P^{1/2}}{H^{5/4}}$
    ② [숫자 대입] $N_s = \frac{450 \times 6000^{1/2}}{220^{5/4}}$
    ③ [최종 결과] $N_s = 41.1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

70. 20kV 미만의 옥내 변류기로 주로 사용되는 것은?

  1. 유입식 권선형
  2. 부싱형
  3. 관통형
  4. 건식 권선형
(정답률: 알수없음)
  • 20kV 미만의 옥내 변류기는 절연유를 사용하지 않아 화재 위험이 적고 관리가 용이한 건식 권선형이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

71. 어느 발전소에서 40000 kWh를 발전하는데 발열량 5000kcal/kg의 석탄을 20톤 사용하였다. 이 화력발전소의 열효율은 약 몇 [%] 인가?

  1. 27.5%
  2. 30.4%
  3. 34.4%
  4. 38.5%
(정답률: 알수없음)
  • 열효율은 공급된 총 열량에 대해 실제로 발전된 전기 에너지를 비율로 계산합니다. $1\text{kWh} = 860\text{kcal}$ 관계를 이용합니다.
    ① [기본 공식] $\eta = \frac{W \times 860}{M \times H} \times 100$
    ② [숫자 대입] $\eta = \frac{40000 \times 860}{20000 \times 5000} \times 100$
    ③ [최종 결과] $\eta = 34.4$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

72. 22.9kV 가공배전선로에서 주 공급선로의 정전사고의 정전사고 시 예비전원 선로로 자동 전환되는 개폐장치는?

  1. 고장구간 자동 개폐기
  2. 자동선로 구분 개폐기
  3. 자동부하 전환 개폐기
  4. 기중부하 개폐기
(정답률: 알수없음)
  • 자동부하 전환 개폐기는 주 공급선로에 정전 사고가 발생했을 때, 자동으로 예비전원 선로로 전환하여 전원 공급의 신뢰성을 높이는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

73. 다음 중 무부하시 충전전류 차단만이 가능한 기기는?

  1. 진공차단기
  2. 유입차단기
  3. 단로기
  4. 자기차단기
(정답률: 알수없음)
  • 단로기는 부하 전류를 차단하는 능력이 없으며, 전로의 분리나 점검을 위해 무부하 상태에서 충전전류만을 차단하는 기기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

74. 송전전력, 선간전압, 부하역률, 전력손실 및 송전거리르 동일하게 하였을 경우 단상 2선식에 대한 3상 3선식의 총 전선량(중량)비는 얼마인가?

  1. 0.75
  2. 0.94
  3. 1.15
  4. 1.33
(정답률: 알수없음)
  • 동일 조건에서 단상 2선식 대비 3상 3선식의 전선량 비는 전력 손실과 전압 강하를 고려한 최적 설계 시 $0.75$배로 감소합니다.
    ① [기본 공식] $\text{Ratio} = \frac{\text{3-phase total weight}}{\text{1-phase total weight}}$
    ② [숫자 대입] $\text{Ratio} = \frac{3 \times \text{Area}_{3\phi}}{2 \times \text{Area}_{1\phi}} = \frac{3 \times 0.5}{2 \times 1}$
    ③ [최종 결과] $\text{Ratio} = 0.75$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

75. 66kV 3상 1회선 송전선로에서 1선의 리액턴스가 22Ω, 전류가 300A 일 때 %리액턴스는?

  1. 10√2
  2. 10√3
  3. 10 / √2
  4. 10 / √3
(정답률: 알수없음)
  • 퍼센트 리액턴스는 기준 용량에 대한 리액턴스 전압 강하의 비율을 나타냅니다.
    ① [기본 공식] $\%X = \frac{I \times X}{P} \times 100$ (여기서 $P$는 3상 기준용량 $\sqrt{3} \times V \times I$)
    ② [숫자 대입] $\%X = \frac{300 \times 22}{\sqrt{3} \times 66 \times 10^3 \times 300} \times 100$
    ③ [최종 결과] $\%X = 10\sqrt{3}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

76. 다음 중 코로나 임계전압에 직접 관계가 없는 것은?

  1. 전선의 굵기
  2. 기상조건
  3. 애자의 강도
  4. 선간거리
(정답률: 알수없음)
  • 코로나 임계전압은 전선 표면의 전위경도가 공기의 절연 파괴 강도에 도달할 때 결정되며, 전선의 굵기, 선간거리, 기상조건(온도, 습도, 기압)의 영향을 받습니다.

    오답 노트
    애자의 강도: 애자는 전선을 지지하고 절연하는 기계적/전기적 강도와 관련이 있을 뿐, 전선 주변의 공기 절연 파괴 현상인 코로나 전압과는 무관합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

77. 다음 중 송전계통에서 안정도 증진과 관계 없는 것은?

  1. 리액턴스 감소
  2. 재폐로방식의 채용
  3. 속응여자방식의 채용
  4. 차폐선의 채용
(정답률: 알수없음)
  • 송전계통의 안정도는 전력 전송 능력을 높이고 사고 시 빠르게 복구하는 것이 핵심입니다. 리액턴스 감소, 재폐로방식, 속응여자방식은 모두 계통의 안정도를 높이는 직접적인 방법입니다.

    오답 노트
    차폐선의 채용: 뇌해(낙뢰)로부터 송전선을 보호하기 위한 보호책이며, 계통의 전기적 안정도 증진과는 직접적인 관계가 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

78. 직류송전방식이 교류송전방식에 비하여 유리한 점을 설명한 것으로 옳지 않은 것은?

  1. 표피효과에 의한 송전손실이 없다.
  2. 통신선에 대한 유도잡음이 적다.
  3. 선로의 절연이 쉽다.
  4. 정류가 필요 없고 승압 및 강압이 쉽다.
(정답률: 알수없음)
  • 직류송전은 교류와 달리 주파수가 0이므로 표피효과가 없고, 유도성 리액턴스가 없어 전압 강하가 적으며 통신선 유도잡음이 적은 장점이 있습니다.

    오답 노트
    정류가 필요 없고 승압 및 강압이 쉽다: 이는 교류송전의 특징이며, 직류송전은 전압 변경을 위해 고가의 변환 장치(인버터, 컨버터)가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

79. 배전선로에서 수용가에의 공급 전압을 허용 범위 내에 유지하기 위해서 적용하는 방법이 아닌 것은?

  1. 배전변압기에서의 전압조정에는 고압선 각부의 전압에 따라서 배전변압기의 사용 탭을 적정하게 선정한다.
  2. 66kV 이하의 변전소에서의 전압조정에는 모선 또는 급전선 마다 정지형 전압 조정기를 설치해서 조정한다.
  3. 우리나라에서는 배전선로에서의 전압강하 한도를 10%로 잡고 적정한 전압강하 값을 설비별로 분담하는 방법으로 전압 조정용 기기와 병용해서 사용한다.
  4. 배전선로의 부하는 중부하시와 경부하시에 크게 변화하므로 변선소 수전측의 송전선로에 대해서는 소호리액터를 사용해서 조정한다.
(정답률: 알수없음)
  • 배전선로의 전압 조정은 변압기 탭 조정, 전압 조정기 설치, 전압강하 한도 준수 등을 통해 이루어집니다. 소호리액터는 지락 사고 시 고장 전류를 제한하여 계통을 보호하는 장치이지, 부하 변동에 따른 전압 조정용 기기가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

80. 저압뱅킹 배전방식에서 캐스케이딩현상을 방지하기 위하여 인접 변압기를 연락하는 저압선의 중간에 설치하는 것으로 알맞은 것은?

  1. 구분퓨즈
  2. 리클로우저
  3. 섹셔널라이져
  4. 구분개폐기
(정답률: 알수없음)
  • 저압뱅킹 방식에서 한 변압기의 고장 시 인접 변압기로 고장 전류가 파급되어 연쇄적으로 정전되는 캐스케이딩 현상을 방지하기 위해, 연락선 중간에 구분퓨즈를 설치하여 고장 구간을 분리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
