전자기기기능사 필기 기출문제복원 (2004-10-10)

전자기기기능사
(2004-10-10 기출문제)

목록

1과목: 전기전자공학

1. 기전력 1.5V, 전류용량 1A인 건전지 6개가 있다. 이것을 직·병렬로 연결하여 3V, 3A의 출력을 얻으려면 어떻게 접속하여야 하는가?

  1. 6개 모두 직렬 연결
  2. 6개 모두 병렬 연결
  3. 2개 직렬 연결한 것을 3조 병렬 연결
  4. 3개 직렬 연결한 것을 2조 병렬 연결
(정답률: 81%)
  • 6개 모두 직렬 연결하면 출력 전압은 9V가 되지만, 전류용량은 1A로 유지되므로 3A의 출력을 얻을 수 없습니다. 6개 모두 병렬 연결하면 출력 전압은 1.5V가 되지만, 전류용량은 6A로 증가하지만 3V의 출력을 얻을 수 없습니다. 3개 직렬 연결한 것을 2조 병렬 연결하면 출력 전압은 4.5V가 되지만, 전류용량은 2A로 증가하지만 3V의 출력을 얻을 수 없습니다. 따라서 2개 직렬 연결한 것을 3조 병렬 연결해야 합니다. 이렇게 하면 출력 전압은 3V가 되고, 전류용량은 3A로 증가하여 원하는 출력을 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 정전용량 10㎌를 가진 도체에 3×10-3 C의 전하를 주었을 때 도체의 전위는 몇 V 인가 ?

  1. 0.3
  2. 3
  3. 30
  4. 300
(정답률: 53%)
  • 전하 Q와 정전용량 C, 전위 차이 V는 다음과 같은 관계를 가집니다.

    Q = CV

    여기서 Q는 3×10-3 C, C는 10㎌이므로,

    V = Q/C = (3×10-3 C) / (10×10-6 F) = 300 V

    따라서 정답은 300입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 정현파의 파고율은 얼마인가?

  2. 2/π
  3. √2
  4. π/2
(정답률: 51%)
  • 정현파의 파고율은 파동의 최대 높이와 파동 길이의 비율로 정의됩니다. 파동의 최대 높이는 파동의 진폭(amplitude)이며, 파동 길이는 파동이 한 주기(period)를 완료하는 데 필요한 거리입니다.

    주어진 그림에서 파동의 진폭은 1이고, 파동이 한 주기를 완료하는 데 필요한 거리는 파동 길이가 2π입니다. 따라서 파고율은 1/(2π) = 1/2π입니다.

    하지만 이 문제에서는 답이 √2인 것으로 주어졌습니다. 이는 파고율이 1/λ = 1/(2π/√2) = √2/π가 되는 파동의 길이 λ가 √2π/2 = π/√2임을 의미합니다.

    따라서 파고율이 √2인 이유는 파동의 길이가 π/√2이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 전압 변동률을 나타내는 식은? (단, VO: 무부하시 정류기의 출력 단자전압, VL: 부하시 정류기의 출력 단자전압임)

(정답률: 55%)
  • 전압 변동률은 (VL-VO)/VO로 나타낼 수 있습니다. 이 식에서 VL은 부하시 정류기의 출력 단자전압이고, VO는 무부하시 정류기의 출력 단자전압입니다. 따라서 전압 변동률은 부하가 있는 상황에서의 출력 단자전압과 무부하 상태에서의 출력 단자전압의 차이를 무부하 상태에서의 출력 단자전압으로 나눈 값으로 계산됩니다. 이에 따라 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 궤환회로의 특징에 관한 사항으로 옳지 않은 것은?

  1. 이득의 안정
  2. 주파수 일그러짐 및 위상 일그러짐의 감소
  3. 주파수 대역폭의 감소
  4. 비직선 일그러짐의 감소
(정답률: 52%)
  • 궤환회로는 특정 주파수에서 이득을 높이고, 다른 주파수에서는 이득을 줄여서 특정 주파수 대역에서만 신호를 통과시키는 필터 역할을 합니다. 이 때, 이득의 안정성과 주파수 일그러짐 및 위상 일그러짐의 감소, 비직선 일그러짐의 감소는 궤환회로의 특징 중 하나입니다. 하지만 주파수 대역폭의 감소는 궤환회로의 특징이 아니라 오히려 단점입니다. 주파수 대역폭이 감소하면 궤환회로가 통과시킬 수 있는 주파수 대역이 좁아지기 때문에, 신호의 대역폭이 넓은 경우에는 궤환회로를 사용하기 어렵습니다. 따라서, 주파수 대역폭의 감소는 궤환회로의 단점 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림과 같은 바이어스회로의 안전계수는? (단, β = 49, RC = 2kΩ, VCC = 10V 이다.)

  1. 50
  2. 59
  3. 98
  4. 200
(정답률: 44%)
  • 안전계수는 β/(β+1)로 계산됩니다. 따라서, β=49일 때 안전계수는 49/(49+1) = 0.98이 됩니다. 이 값에 1을 더한 후, RC/RB를 곱해주면 안전계수가 됩니다. 따라서, 안전계수는 (0.98+1) x (2kΩ/10kΩ) = 0.196입니다. 이 값을 역수로 취한 후 100을 곱해주면, 안전계수는 약 50이 됩니다. 따라서, 정답은 "50"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같은 발진회로가 지속 발진을 하기 위한 트랜지스터의 전류증폭률 hfe는 어떤 조건이어야 하는가?

  1. hfe ≥ ω2 L C2
  2. hfe ≤ ω2 L2 C22
  3. hfe ≥ ω2 L2 C2
  4. hfe ≥ ω L C2
(정답률: 53%)
  • 이 발진회로는 양의 피드백을 가지고 있으며, 트랜지스터의 베이스 전류가 증폭되어 콜렉터 전류가 증폭되는 구조를 가지고 있습니다. 따라서 트랜지스터의 전류증폭률 hfe는 발진회로의 지속 발진을 위해 충분히 커야 합니다.

    발진회로의 고유진동수는 ω = 1/√(L C2)로 주어지며, 이 때 트랜지스터의 전류증폭률 hfe가 충분히 크면 양의 피드백이 유지되어 발진이 지속됩니다.

    따라서 hfe ≥ ω2 L C2가 되어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 톱니파 발생회로와 무관한 것은?

  1. 멀티바이브레이터
  2. 블로킹발진기
  3. UJT발진기
  4. LC발진기
(정답률: 49%)
  • 톱니파 발생회로는 주기적으로 변하는 전압을 생성하는 회로이며, 멀티바이브레이터, 블로킹발진기, UJT발진기는 모두 톱니파 발생회로에 해당합니다. 하지만 LC발진기는 콘덴서와 인덕터를 이용하여 고주파 진동을 생성하는 회로로, 톱니파 발생회로와는 무관합니다. 따라서 정답은 "LC발진기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 배타적(exclusive) OR게이트의 부울대수식 표현방법으로 옳지 않은 것은?

(정답률: 37%)
  • 정답은 ""입니다.

    배타적 OR 게이트는 두 입력 중 하나만 참일 때 출력이 참이 되는 논리 게이트입니다. 따라서 두 입력이 모두 참일 때는 출력이 거짓이 되어야 합니다.

    ""는 두 입력이 모두 참일 때 출력이 참이 되는 부울 대수식으로, 배타적 OR 게이트의 동작과 일치하지 않습니다.

    따라서, ""는 배타적 OR 게이트의 부울 대수식 표현 방법으로 옳지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림에 해당되는 논리게이트는?

  1. AND
  2. OR
  3. NAND
  4. NOT
(정답률: 70%)
  • 입력 A와 입력 B 중 하나 이상이 1이면 출력이 1이 되는 논리게이트는 OR 게이트입니다. 그림에서는 입력 A와 입력 B가 OR 게이트의 입력으로 연결되어 있으므로, 출력이 1이 되는 경우는 입력 A가 1이거나 입력 B가 1일 때입니다. 따라서 정답은 "OR"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림에서 R을 단선시켰을 경우 회로에 흐르는 전류의 변화에 대한 것으로 옳은 것은?

  1. 변하지 않는다.
  2. 25㎃ 감소한다.
  3. 50㎃ 감소한다.
  4. 75㎃ 감소한다.
(정답률: 49%)
  • R을 단선시키면 R을 지나는 전류가 0이 되므로, R 이전과 이후의 전류는 같아야 합니다. 따라서, R 이전의 전류 75mA가 R 이후의 전류가 되어 25mA가 감소합니다. 따라서 정답은 "25㎃ 감소한다." 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 유전체내에서 구속전자 변위가 생기는 현상은?

  1. 전기분극
  2. 전기분해
  3. 유전손
  4. 유전가열
(정답률: 37%)
  • 유전체 내에서 구속전자 변위가 생기는 현상은 전기분극입니다. 이는 유전체 내부의 분자나 이온들이 전기장에 의해 정렬되어 양극과 음극을 형성하는 것을 말합니다. 이 과정에서 구속전자가 이동하면서 전기적인 에너지를 저장하게 되며, 이는 유전체의 전기적 특성을 결정하는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 실리콘 다이오드의 특성에 대한 설명으로 옳지 않은 것은?

  1. 역방향시의 전류가 극히 적다.
  2. 순방향 전압강하는 게르마늄 다이오드보다 비교적 적다.
  3. 고역내전압의 것이 만들어진다.
  4. 일반적으로 120℃ 정도까지 특성이 변하지 않는다.
(정답률: 45%)
  • "순방향 전압강하는 게르마늄 다이오드보다 비교적 적다."가 옳지 않은 설명입니다. 이는 실리콘 다이오드가 게르마늄 다이오드보다 높은 전압을 견딜 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 회로와 같은 전파 정류회로의 입력이 100V, 60Hz 정현파이면 정류되어 나온 평균전압은 약 몇 V 인가? (단, 변압기는 10:1의 변압기이고 다이오드의 순방향 전압강하는 0 이다.)

  1. 5
  2. 7
  3. 9
  4. 11
(정답률: 40%)
  • 입력 전압이 100V이므로, 변압기를 통해 출력 전압은 10V가 된다. 다이오드의 순방향 전압강하는 0이므로, 입력 전압이 양수일 때만 출력이 나오게 된다. 따라서, 입력 전압이 양수인 부분에서만 정류가 일어나게 되고, 이는 60Hz의 주기로 일어나게 된다. 이때, 정류된 평균 전압은 입력 전압의 절반인 50V가 된다. 하지만, 출력 전압은 변압비인 10:1로 나누어져 있으므로, 최종적으로 출력되는 평균 전압은 5V가 된다. 따라서, 정답은 5V × 2 = 10V에서 다이오드의 순방향 전압강하는 0을 빼면 9V가 된다. 따라서, 정답은 "9"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 회로의 명칭은?

  1. 단안정 멀티바이브레이터
  2. 쌍안정 멀티바이브레이터
  3. 무안정 멀티바이브레이터
  4. 플립플롭 (flip-flop)
(정답률: 47%)
  • 이 회로는 양의 피드백을 가지고 있으며, 이로 인해 출력이 양쪽으로 번갈아가며 변화하게 됩니다. 이러한 특성으로 인해 이 회로는 "멀티바이브레이터"라고 불리며, 피드백 회로의 구성에 따라 "단안정" 또는 "쌍안정"으로 분류됩니다. 이 회로는 플립플롭과는 다르게 입력 신호에 따라 출력이 변하지 않고, 자체적으로 주기적인 출력을 생성합니다. 따라서 이 회로의 명칭은 "단안정 멀티바이브레이터"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 플립플롭(FF)회로의 설명으로 틀린 것은?

  1. 비안정 멀티바이브레이터회로이다.
  2. 구형파 출력을 낸다.
  3. 직류 결합으로 되어 있다.
  4. 계수기 회로에 쓰인다.
(정답률: 73%)
  • 정답: "직류 결합으로 되어 있다."

    플립플롭(FF)회로는 디지털 회로에서 주로 사용되며, 이전 상태를 기억하고 다음 상태를 결정하는 역할을 한다. 따라서 비안정 멀티바이브레이터회로가 아니며, 구형파 출력을 내는 것과 계수기 회로에 사용되는 것은 맞다. 하지만 FF회로는 직류 결합이 아닌 교류 결합으로 되어 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 컴퓨터에서 명령문이 시행될 때 다음에 시행할 명령문의 주소는 어디에 두는가?

  1. Cache
  2. Program Counter
  3. Instruction Register
  4. MAR(Memory Address Register)
(정답률: 66%)
  • 컴퓨터에서 명령문이 시행될 때 다음에 시행할 명령문의 주소는 Program Counter에 저장됩니다. 이는 CPU 내부의 레지스터 중 하나로, 현재 실행 중인 명령문의 주소를 가리키고 있습니다. 명령문이 실행되면 Program Counter는 다음 명령문의 주소로 업데이트되어 다음 명령문을 실행할 수 있도록 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음에서 후입선출(LIFO) 동작을 하는 것은?

  1. RAM
  2. ROM
  3. STACK
  4. QUEUE
(정답률: 73%)
  • STACK이 후입선출(LIFO) 동작을 하는 이유는 데이터를 저장할 때 가장 최근에 저장된 데이터가 가장 먼저 꺼내지기 때문입니다. 즉, 데이터를 쌓아 올리듯이 저장하고, 꺼낼 때는 가장 위에 있는 데이터를 먼저 꺼내는 방식으로 동작합니다. 이러한 동작 방식은 스택(Stack) 자료구조에서 사용되며, 따라서 정답은 STACK입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 중앙처리장치를 크게 두 부분으로 분류하면?

  1. 연산장치와 기억장치
  2. 제어장치와 기억장치
  3. 연산장치와 논리장치
  4. 연산장치와 제어장치
(정답률: 73%)
  • 중앙처리장치는 연산과 제어를 담당하는 두 가지 주요 기능을 수행합니다. 연산장치는 데이터를 처리하고 계산하는 역할을 하며, 제어장치는 명령어를 해석하고 실행하는 역할을 합니다. 따라서 중앙처리장치를 크게 두 부분으로 분류하면 "연산장치와 제어장치"가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 자기 보수화 코드(Self Complement Code)가 아닌 것은?

  1. Excess-3 Code
  2. 2421 Code
  3. 51111 Code
  4. Gray Code
(정답률: 69%)
  • 자기 보수화 코드(Self Complement Code)는 어떤 수의 보수를 취할 때 그 수 자체를 이용하여 보수를 계산하는 코드를 말합니다. 예를 들어, 9의 자기 보수는 1이며, 7의 자기 보수는 3입니다. 따라서, Excess-3 Code, 2421 Code, 51111 Code는 모두 자기 보수화 코드입니다. 그러나, Gray Code는 이와 다른 코드로, 인접한 두 수의 이진 표현에서 단 하나의 비트만이 변하는 특징을 가지고 있습니다. 이러한 특징 때문에 회로 설계나 자동 제어 시스템에서 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 특정한 비트 또는 문자를 삭제 하는데 가장 적합한 연산은?

  1. AND
  2. OR
  3. MOVE
  4. COMPLEMENT
(정답률: 76%)
  • AND 연산은 두 비트가 모두 1일 때만 결과가 1이 되므로, 특정한 비트나 문자를 삭제하기에 가장 적합합니다. 예를 들어, 0과 AND 연산을 하면 항상 0이 되므로 해당 비트를 삭제할 수 있습니다. 또한, AND 연산을 이용하여 특정한 비트를 0으로 만들면 해당 비트를 삭제하는 효과를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 마이크로프로세서에서 산술연산, 논리연산, 시프트 동작 등을 수행하는 것은?

  1. ACC
  2. ALU
  3. Latch
  4. Register
(정답률: 75%)
  • ALU는 Arithmetic Logic Unit의 약자로, 산술연산과 논리연산을 수행하는 장치입니다. 또한, 시프트 동작도 가능합니다. 따라서 마이크로프로세서에서 산술연산, 논리연산, 시프트 동작 등을 수행하는 것은 ALU입니다. ACC는 Accumulator의 약자로, 데이터를 저장하는 레지스터입니다. Latch는 데이터를 일시적으로 저장하는 장치이며, Register는 데이터를 저장하는 레지스터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 2진수 "1011"의 1의 보수를 10진수로 올바르게 나타낸 것은?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 73%)
  • 1의 보수란, 각 자리수를 0은 1로, 1은 0으로 바꾼 수를 말합니다. 따라서 "1011"의 1의 보수는 "0100"이 됩니다. 이를 10진수로 나타내면 4가 됩니다. 이유는 2진수에서 각 자리수는 2의 거듭제곱으로 표현되기 때문에, "0100"은 2^2 = 4를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 불 대수식 특성 중 성립하지 않는 것은?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  2. A+B=B+A
  3. A+1=1, A+0=0
  4. Aㆍ(B+C)=AㆍB+AㆍC
(정답률: 64%)
  • 정답: A+1=1, A+0=0은 불 대수식의 특성 중 성립하는 것이다.

    설명: 불 대수는 논리학에서 참과 거짓을 나타내는 대수 체계이다. 이 체계에서는 덧셈과 곱셈이 정의되어 있으며, 이 덧셈과 곱셈에 대한 다양한 특성이 존재한다.

    A+1=1, A+0=0은 불 대수식의 항등원(identity)에 관한 특성이다. 여기서 1은 불 대수에서 참을 나타내는 항등원이고, 0은 거짓을 나타내는 항등원이다. 따라서 A+1은 A와 1을 더한 값이므로 항상 참이 되어 A+1=1이 된다. 마찬가지로 A+0은 A와 0을 더한 값이므로 항상 거짓이 되어 A+0=0이 된다.

    따라서 A+1=1, A+0=0은 불 대수식의 특성 중 성립하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 프로그래밍에 사용되는 순서도의 역할에 대한 설명으로 옳지 않은 것은?

  1. 오류 수정이 용이하다.
  2. 프로그램 코딩의 기초 자료가 된다.
  3. 프로그램의 갱신 및 유지 관리가 용이하다.
  4. 프로그램을 쉽게 이해 할 수 있으나 다른 사람에게 전달이 불편하다.
(정답률: 83%)
  • 순서도는 프로그램의 논리적인 흐름을 시각적으로 표현하는 도구로, 프로그램을 이해하고 수정하고 유지보수하는 데 도움을 줍니다. 하지만 다른 사람에게 전달하기에는 그림으로 표현된 것이므로 이해하기 어려울 수 있습니다. 따라서 "프로그램을 쉽게 이해 할 수 있으나 다른 사람에게 전달이 불편하다."가 옳지 않은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 컴퓨터의 프로그램은 일의 처리순서를 나타낸 명령어의 집합이다. 명령어의 구성요소는?

  1. 명령 코드(OP-Code)와 오퍼랜드(Operand)
  2. 제어 프로그램과 명령 코드(OP-Code)
  3. 목적 프로그램과 명령 코드(OP-Code)
  4. 오퍼랜드(Operand)와 실행 프로그램
(정답률: 70%)
  • 명령어는 명령 코드(OP-Code)와 오퍼랜드(Operand)로 구성되어 있다. 명령 코드는 실행할 작업을 나타내는 코드이며, 오퍼랜드는 명령 코드에서 필요한 데이터나 메모리 주소 등의 추가 정보를 나타낸다. 따라서 명령어의 실행 순서와 작업 내용은 명령 코드와 오퍼랜드에 의해 결정된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 그림은 연산장치를 나타낸 것이다. 이 연산장치의 논리연산 결과 꿩는?

  1. 0001
  2. 1110
  3. 1011
  4. 0101
(정답률: 68%)
  • 이 연산장치는 AND, OR, XOR 연산을 수행하는 논리게이트로 이루어져 있다. 입력값 A, B, C, D를 각각 AND, OR, XOR 게이트에 연결하여 결과값을 출력한다.

    입력값 A, B, C, D가 각각 1, 1, 0, 1일 때,
    - AND 게이트에서는 A, B가 모두 1이므로 1을 출력한다.
    - OR 게이트에서는 B가 1이므로 1을 출력한다.
    - XOR 게이트에서는 A와 B가 같으므로 0을 출력한다.

    따라서 출력값은 각각 1, 1, 0이다. 이 출력값들을 다시 OR 게이트에 연결하여 최종 결과값을 출력하면, 1이 출력된다.

    따라서 정답은 "1110"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 순서도 기호가 뜻하는 것은?

  1. 모든 처리 기능을 표시
  2. 비교, 판단 기능을 표시
  3. 순서도의 처음과 끝을 표시
  4. 일반적인 데이터의 입曺출력 기능 표시
(정답률: 42%)
  • 이 기호는 일반적인 데이터의 입출력 기능을 표시합니다. 이는 데이터가 어떤 처리나 비교, 판단 없이 단순히 입력되거나 출력되는 것을 나타냅니다. 다른 기호들은 처리나 판단 등의 기능을 나타내는 반면, 이 기호는 데이터의 흐름을 나타내는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 기록 계기의 기록 방법에 해당하지 않는 것은?

  1. 실선식
  2. 흡수식
  3. 자동 평형식
  4. 타점식
(정답률: 47%)
  • 기록 계기의 기록 방법 중 "흡수식"은 기록하는 대상이 흡수하는 물질의 양을 측정하는 방법으로, 기록 계기의 기록 방법에 해당하지 않습니다. 이유는 기록 계기의 기록 방법은 대부분 시간, 거리, 온도, 압력 등의 물리량을 측정하는 방법이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 오실로스코프로 직접 측정할 수 없는 것은?

  1. 주파수
  2. 위상
  3. 파형
  4. 회전수
(정답률: 75%)
  • 오실로스코프는 전기 신호의 시간적인 변화를 측정하는데 사용되는 계측기입니다. 따라서 회전수는 시간적인 변화와 직접적인 연관이 없기 때문에 오실로스코프로 직접 측정할 수 없습니다. 회전수는 회전계나 엔코더 등의 다른 계측기를 사용하여 측정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 정류형 계기의 정류기 접속 방식으로 옳은 것은?

(정답률: 60%)
  • 정류형 계기의 정류기 접속 방식은 "" 입니다. 이유는 이 방식은 정류기의 출력단자와 계기의 입력단자가 직접 연결되어 있어서 정확한 측정값을 얻을 수 있기 때문입니다. 다른 방식들은 중간에 접속부가 있어서 신호의 왜곡이 발생할 가능성이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 충전된 두 물체 간에 작용하는 정전흡인력 또는 반발력을 이용한 계기는?

  1. 가동코일형 계기
  2. 전류력계형 계기
  3. 유도형 계기
  4. 정전형 계기
(정답률: 62%)
  • 충전된 두 물체 간에 작용하는 정전흡인력 또는 반발력은 전기적인 힘에 의한 것입니다. 이러한 전기적인 힘을 이용하여 전기적인 양을 측정하는 계기를 정전형 계기라고 합니다. 따라서 정답은 "정전형 계기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 전류계의 측정범위를 100배로 하기 위한 분류기의 저항은 전류계 내부 저항의 몇 배인가?

  1. 100 배
  2. 99 배
  3. 1/100 배
  4. 1/99 배
(정답률: 36%)
  • 전류계의 측정범위를 100배로 늘리기 위해서는 분류기가 전류의 99%를 차단해야 합니다. 따라서 분류기의 저항은 전류계 내부 저항의 99배가 되어야 합니다. 그러면 분류기가 차단하는 전류는 전체 전류의 99%가 되고, 전류계는 남은 1%의 전류만을 측정할 수 있게 됩니다. 따라서 정답은 "1/99 배"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 마이크로파 측정에서 정재파 비가 2일 때 반사계수는?

  1. 1/2
  2. 1/3
  3. 1
  4. 2
(정답률: 76%)
  • 반사계수는 정재파 비와 관련이 있으며, 정재파 비는 전기적인 에너지와 자기적인 에너지의 비율을 나타내는 값입니다. 정재파 비가 2일 때, 전기적인 에너지는 자기적인 에너지의 2배입니다. 이 때, 반사계수는 (Z-1)/(Z+1)로 계산됩니다. 여기서 Z는 임피던스를 나타내며, 자기적인 에너지와 전기적인 에너지의 비율을 나타냅니다. 마이크로파에서의 자유공간 임피던스는 약 377옴입니다. 따라서, Z = 377 * (2/1) = 754옴입니다. 이 값을 반사계수 공식에 대입하면 (754-1)/(754+1) = 753/755 = 1/3이 됩니다. 따라서, 정재파 비가 2일 때 반사계수는 1/3입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 헤테로다인 주파수계에서 싱글 비트(single beat) 법보다 더블 비트(Double beat) 법이 좋은 이유는?

  1. 오차가 적다.
  2. 구조가 간단하다.
  3. 취급이 용이하다.
  4. 측정 주파수 범위가 넓어진다.
(정답률: 54%)
  • 더블 비트(Double beat) 법은 두 개의 주파수를 이용하여 오차를 보정하기 때문에 싱글 비트(single beat) 법보다 오차가 적습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 전해액이나 접지 저항을 측정할 때 사용되는 전원은?

  1. 직류 및 교류
  2. 맥류
  3. 직류
  4. 교류
(정답률: 38%)
  • 전해액이나 접지 저항을 측정할 때 사용되는 전원은 "교류"입니다. 이는 교류 전원이 직류 전원보다 더 정확한 측정을 가능하게 하기 때문입니다. 교류 전원은 주기적으로 방향이 바뀌는 전류를 생성하므로, 이를 이용하여 저항값을 더 정확하게 측정할 수 있습니다. 또한, 교류 전원은 직류 전원보다 더 안정적이며, 높은 전압과 전류를 생성할 수 있어서 더 넓은 범위의 측정이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. Wein Bridge는 무엇을 측정하는데 사용하는가?

  1. 정전용량
  2. 인덕턴스
  3. 임피던스
  4. 역률
(정답률: 51%)
  • Wein Bridge는 정전용량을 측정하는데 사용됩니다. 이는 Wein Bridge 회로가 RC 회로로 구성되어 있기 때문입니다. RC 회로는 전기적으로 충전 및 방전되는 정전용량을 포함하고 있으며, Wein Bridge 회로는 이러한 정전용량을 측정하기 위해 설계되었습니다. 따라서 Wein Bridge는 정전용량 측정에 가장 적합한 회로 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 측정오차를 설명한 것 중 옳지 않은 것은?

  1. 개인적인 오차 : 읽는 사람에 따라 생기는 오차
  2. 우연오차 : 측정조건이 나쁘거나 측정자의 주의력 부족에서의 오차
  3. 계통적인 오차 : 일정한 원인, 눈금의 부정확, 외부 자장 등에 의한 오차
  4. 이론적인 오차 : 측정조건의 변동, 측정자의 주의력 동요 등에 의한 오차
(정답률: 62%)
  • 이론적인 오차는 측정 조건의 변동이나 측정자의 주의력 동요 등에 의한 오차를 의미하는데, 이는 측정 과정에서 발생하는 오차 중에서 가장 일반적인 오차이며, 이론적으로 제거할 수 없는 오차입니다. 따라서 "이론적인 오차 : 측정조건의 변동, 측정자의 주의력 동요 등에 의한 오차"가 옳지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 계수형 주파수계에서 1[㎳]의 게이트 시간동안에 240개의 펄스가 카운트 되었다면, 피측정 주파수는?

  1. 4.17[㎐]
  2. 41.7[㎐]
  3. 240[㎑]
  4. 2.4[㎒]
(정답률: 47%)
  • 주파수는 단위 시간당 발생하는 주기의 수를 나타내는 값입니다. 따라서 주파수를 구하기 위해서는 주기를 구하고, 이를 시간으로 나누어주면 됩니다.

    주어진 문제에서는 1[㎳]의 게이트 시간동안에 240개의 펄스가 카운트 되었다고 하였습니다. 이는 1[㎳] 동안 240번의 주기가 발생했다는 것을 의미합니다. 따라서 주기는 1/240[㎳]가 됩니다.

    주기를 시간으로 바꾸기 위해서는 역수를 취해주면 됩니다. 따라서 주파수는 240[㎑]이 됩니다.

    따라서 정답은 "240[㎑]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 고주파 전력을 측정하는 방법 중 콘덴서를 사용하여 부하 전력의 전압 및 전류에 비례하는 양을 구하고, 열전쌍의 제곱 특성을 이용하여 부하 전력에 비례하는 직류 전류를 가동 코일형 계기로 측정하도록 한 전력계는?

  1. C-C형 전력계
  2. C-M형 전력계
  3. 볼로미터 전력계
  4. 의사 부하법
(정답률: 53%)
  • 콘덴서를 사용하여 부하 전력의 전압 및 전류에 비례하는 양을 구하고, 열전쌍의 제곱 특성을 이용하여 부하 전력에 비례하는 직류 전류를 가동 코일형 계기로 측정하는 방법은 C-C형 전력계에서 사용하는 방법입니다. 따라서 정답은 C-C형 전력계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 고주파 가열에서 유전 가열은 어떤 손에 의하여 발열시키는 방식인가?

  1. 유전체 손
  2. 와류 전류손
  3. 히스테리시스 손
  4. 표피작용에 의한 손
(정답률: 59%)
  • 고주파 가열에서 유전 가열은 유전체 손에 의해 발열시키는 방식입니다. 이는 유전체가 전기장에 노출되면 분자 내부의 이온이 움직이면서 발열되기 때문입니다. 따라서 유전체 손이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 유도가열법을 적용시킬 수 있는 것은?

  1. 목재
  2. 유리
  3. 고무
  4. 금속
(정답률: 76%)
  • 유도가열법은 전기적으로 전자를 움직여서 물체를 가열시키는 방법입니다. 이를 적용시키기 위해서는 전기가 통하는 물질이 필요합니다. 따라서 금속은 전기가 통하는 물질이기 때문에 유도가열법을 적용시킬 수 있습니다. 반면에 목재, 유리, 고무는 전기가 통하지 않는 물질이기 때문에 유도가열법을 적용시킬 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 압력을 변위로 변화하는 것은?

  1. 스프링
  2. 포텐쇼미터
  3. 전자석
  4. 유도형 변환기
(정답률: 77%)
  • 스프링은 탄성력을 가지고 있어 압력이 가해지면 그에 따라 변위가 발생합니다. 따라서 압력을 변위로 변화시키는데 적합한 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 섬유제품의 염색에 이용되는 초음파의 작용은?

  1. 응집작용
  2. 확산작용
  3. 에멀션화작용
  4. 분산작용
(정답률: 67%)
  • 초음파는 섬유제품 내부의 분자들을 진동시키면서 열을 발생시키고, 이로 인해 염료 분자들이 섬유 내부로 확산되어 염색이 이루어지게 됩니다. 이러한 작용을 확산작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 초음파 가공기에서 호온(horn)의 역할은?

  1. 공구의 진폭을 크게 하기 위해
  2. 진동을 강하게 하기 위해
  3. 공구와 결합을 용이하게 하기 위해
  4. 발진기와 임피던스 매칭을 하기 위해
(정답률: 54%)
  • 초음파 가공기에서 호온(horn)은 공구의 진폭을 크게 하기 위해 사용됩니다. 호온은 초음파 발생기에서 발생한 진동을 받아서 진폭을 증폭시키는 역할을 합니다. 이렇게 진폭이 증폭된 공구는 물질 내부로 침투하여 가공 작업을 수행하게 됩니다. 따라서 호온은 초음파 가공기에서 가공 효율을 높이는 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 제어하려는 양을 목표에 일치시키기 위하여 편차가 있으면 그것을 검출하여 정정 동작을 자동으로 행하는 것을 의미하는 것은?

  1. 제어 대상
  2. 설정값
  3. 제어량
  4. 자동 제어
(정답률: 79%)
  • 자동 제어는 제어 대상과 설정값을 비교하여 제어량의 편차를 검출하고, 이를 자동으로 정정하는 것을 말합니다. 따라서, 제어하려는 양을 목표에 일치시키기 위한 편차를 자동으로 검출하고 정정하는 기능이 있기 때문에 "자동 제어"라는 용어가 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 전자 냉동기는 다음 어떤 효과를 응용한 것인가?

  1. 제에백 효과(Seebeck effect)
  2. 펠티어 효과(Peltier effect)
  3. 톰슨 효과(Thomson effect)
  4. 주울 효과(Joule effect)
(정답률: 89%)
  • 전자 냉동기는 펠티어 효과를 응용한 것입니다. 펠티어 효과는 전기가 흐를 때 두 접합부 사이에서 열이 발생하거나 흡수되는 현상을 말합니다. 이를 이용하여 전자 냉동기는 전기를 통해 열을 이동시켜 냉각을 실현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. cds와 가장 관계가 깊은 것은?

  1. 광전도 자기 저항 소자
  2. 태양 전지
  3. 광전도 소자
  4. 자전 변환 소자
(정답률: 49%)
  • CD는 광학적인 방식으로 음악을 읽어들이는데, 이때 광전도 소자가 사용됩니다. 광전도 소자는 빛을 받으면 전기 신호로 변환해주는 소자로, CD 플레이어에서는 CD의 정보가 담긴 표면을 레이저로 조사하고, 그 결과를 광전도 소자로 전달하여 음악을 재생합니다. 따라서 CDs와 가장 관계가 깊은 것은 광전도 소자입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 주파수 변별기(frequency discriminator)에 대한 설명 중 옳은 것은?

  1. FM 파에서 원래의 신호파를 꺼내는 FM 검파기이다.
  2. 자동적으로 출력 전압을 제어한다.
  3. 다중 통신의 누화를 방지한다.
  4. 잡음 감쇄기이다.
(정답률: 60%)
  • 주파수 변별기는 주파수 변화에 따라 출력 전압을 변화시키는 회로로, FM 파에서 원래의 신호파를 꺼내는 FM 검파기이다. 이는 FM 방식에서 주파수 변화에 따라 신호의 진폭이 변화하기 때문에, 주파수 변별기를 통해 진폭을 유지하면서 원래의 신호를 추출할 수 있다. 따라서 "FM 파에서 원래의 신호파를 꺼내는 FM 검파기이다."가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 단파 수신기에서 리미터를 사용하는 주된 이유는?

  1. 주파수 특성을 향상시키기 위하여
  2. 페이딩을 방지하기 위하여
  3. 이득을 높이기 위하여
  4. 출력을 높이기 위하여
(정답률: 55%)
  • 리미터는 신호의 강도를 제한하여 과도한 신호가 발생하지 않도록 하기 때문에, 단파 수신기에서 페이딩을 방지하기 위해 사용됩니다. 페이딩은 신호가 전파 경로에서 감쇠되거나 간섭을 받아 신호의 강도가 갑자기 약해지는 현상을 말합니다. 이를 방지하기 위해 리미터를 사용하여 신호의 강도를 일정하게 유지할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 수우퍼 헤테로다인 수신기에서 중간 주파 증폭을 하는 이유로 거리가 먼 것은?

  1. 전압 변동을 적게 하기 위해
  2. 선택도를 높이기 위해
  3. 충실도를 높이기 위해
  4. 안정한 증폭으로 이득을 높이기 위해
(정답률: 41%)
  • 수우퍼 헤테로다인 수신기에서 중간 주파 증폭을 하는 이유는 신호가 전파로 멀리 전달될수록 약해지기 때문입니다. 이때 중간 주파 증폭을 하면 신호를 강화시켜 수신기에서 더 잘 받을 수 있습니다. 그러나 이때 전압 변동이 크면 신호의 왜곡이 발생할 수 있으므로 전압 변동을 적게 하기 위해 중간 주파 증폭을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 라디오 수신기의 증폭기에서 중역대 증폭도를 A라 하면 저역차단 주파수의 증폭도는 A의 몇 배인가?

  1. 2
  2. 1/2
  3. √2
  4. 1/√2
(정답률: 44%)
  • 중역대 증폭기의 증폭도는 대략 100배 정도이며, 이는 주파수가 일정한 범위 내에서 일정하게 증폭되는 것을 의미합니다. 이와 달리 저역차단 주파수는 중역대보다 낮은 주파수를 차단하는 역할을 하므로, 주파수가 낮아질수록 증폭도는 감소합니다. 이 때, 저역차단 주파수에서의 증폭도는 중역대 증폭도의 약 1/√2 배가 됩니다. 이는 주파수가 절반으로 줄어들면 증폭도가 약 √2 배 감소하기 때문입니다. 따라서 정답은 "1/√2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

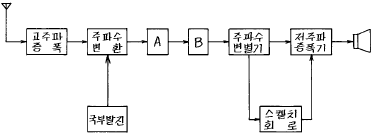

53. 다음 블록도는 FM 수신기의 계통도이다. 빈칸 A, B에 해당하는 명칭은?

  1. A = 중간 주파 증폭기, B = 저주파 증폭기
  2. A = 고주파 증폭기, B = 진폭 제한기
  3. A = 중간 주파 증폭기, B = 진폭 제한기
  4. A = 고주파 증폭기, B = 검파기
(정답률: 72%)
  • 이 블록도는 FM 수신기의 계통도이며, 빈칸 A는 중간 주파 증폭기, B는 진폭 제한기이다. 중간 주파 증폭기는 고주파 신호를 증폭시키는 역할을 하며, 진폭 제한기는 신호의 진폭을 일정한 범위 내에서 제한하는 역할을 한다. 따라서, A가 고주파 증폭기일 경우에는 B가 진폭 제한기가 아니라 검파기가 되며, A가 저주파 증폭기일 경우에는 B가 진폭 제한기가 아니라 검파기가 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 현재 표준형 수신기에서 높은 주파수대(1400㎑ 부근)의 트래킹은 다음 중 어느 것으로 조정하면 되는가?

  1. 패딩 콘덴서의 조정
  2. 안테나 코일의 권수 조정
  3. IFT코어 조정
  4. 트리머 콘덴서의 조정
(정답률: 34%)
  • 높은 주파수대의 트래킹을 조정하기 위해서는 수신기 내부의 회로를 조정해야 합니다. 이때, 트리머 콘덴서의 조정이 필요한 이유는 이 콘덴서가 수신기 내부의 회로에서 주파수를 조정하는 역할을 하기 때문입니다. 따라서, 트리머 콘덴서를 조정함으로써 높은 주파수대의 트래킹을 조정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 화상의 질을 판단하기 위한 시험도형으로 일반적으로 사용되는 것은?

  1. 고우스트
  2. 비월주사
  3. 순차주사
  4. 테스트패턴
(정답률: 62%)
  • 화상의 질을 판단하기 위한 시험도형으로 일반적으로 사용되는 것은 "테스트패턴"입니다. 이는 다른 보기들인 고우스트, 비월주사, 순차주사와 달리, 화상의 질을 정확하게 판단하기 위한 목적으로 만들어진 패턴이기 때문입니다. 테스트패턴은 화상의 해상도, 색상, 명암 대비 등을 확인할 수 있도록 구성되어 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 자기 녹음기의 교류 바이어스에 사용되는 주파수는 대략 얼마인가?

  1. 60 - 100[㎐]
  2. 100 - 200[㎐]
  3. 30 - 200[㎑]
  4. 200 - 2000[㎑]
(정답률: 65%)
  • 자기 녹음기의 교류 바이어스에 사용되는 주파수는 대략 30 - 200[㎑]이다. 이는 녹음기의 자기 테이프에 전기 신호를 인코딩하기 위해 사용되는 주파수 범위이다. 이 범위는 인간의 청각 범위인 20 - 20,000[㎐]보다 낮은 주파수 범위에 해당하며, 녹음기의 녹음 품질을 향상시키기 위해 선택된 범위이다. 또한, 이 범위는 자기 테이프의 녹음 및 재생에 필요한 최소한의 주파수 범위를 제공하며, 녹음기의 전력 소비를 최소화하기 위해 선택된 범위이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. AVC의 작용으로 옳은 것은?

  1. 주파수 조정 작용
  2. 잡음 억제 작용
  3. 파형 교정 작용
  4. 이득 조정 작용
(정답률: 37%)
  • AVC는 Automatic Volume Control의 약자로, 자동 음량 조절 기능을 가진 회로입니다. 이 회로는 수신된 신호의 강도에 따라 이득을 조절하여 일정한 음량을 유지합니다. 이를 통해 신호의 강도가 약해져도 일정한 음량으로 들을 수 있으므로, 이득 조정 작용이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그림과 같은 회로의 1차측에서 본 임피던스 Zp를 구하는 식은?

(정답률: 45%)
  • 임피던스는 전압과 전류의 비율로 정의되며, 이 회로에서 1차측 전압은 V1, 1차측 전류는 I1, 2차측 전압은 V2, 2차측 전류는 I2로 나타낼 수 있습니다. 이 때, 전압과 전류의 관계는 다음과 같습니다.

    V1 = I1 × Zp

    V2 = I2 × Zs

    여기서 Zs는 2차측 임피던스입니다. 이 식에서 Zp를 구하기 위해서는 I1과 V1을 알아야 합니다. 그러나 이 회로에서는 I1과 V1이 주어지지 않았으므로, 다른 방법을 사용해야 합니다.

    이 회로는 전력 보존 법칙에 따라 전력이 보존되어야 합니다. 즉, 1차측 전력과 2차측 전력은 같아야 합니다.

    P1 = P2

    V1 × I1 = V2 × I2

    여기서 V2는 Ns/Np 배 만큼 작아지므로, 다음과 같이 나타낼 수 있습니다.

    V1 × I1 = (Ns/Np) × V1 × I2

    I1/I2 = Ns/Np

    따라서, I1과 I2의 비율은 변압기의 턴스 비율과 같습니다. 이를 이용하여 I2를 구하고, V2를 구할 수 있습니다.

    I2 = I1 × Np/Ns

    V2 = V1 × Np/Ns

    이제 V2와 I2를 이용하여 Zs를 구할 수 있습니다.

    Zs = V2/I2

    따라서, Zp는 다음과 같이 구할 수 있습니다.

    Zp = V1/I1 = (V2/I2) × (I1/I2) = Zs × (Np/Ns)²

    따라서, 정답은 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 증폭기를 통과하여 나온 출력 파형이 입력 파형과 닮은 꼴이 되지 않는 경우의 일그러짐은?

  1. 과도 일그러짐
  2. 위상 일그러짐
  3. 비직선 일그러짐
  4. 파형 일그러짐
(정답률: 49%)
  • 증폭기를 통과하면 입력 신호의 진폭이 증폭되지만, 증폭기의 특성상 출력 신호의 상세한 모양이 입력 신호와 완전히 일치하지 않을 수 있습니다. 이러한 일그러짐 중에서 비직선 일그러짐은 출력 신호의 상세한 모양이 입력 신호와 비선형적으로 변형되는 것을 의미합니다. 즉, 입력 신호의 진폭이 증폭되면서 출력 신호의 상세한 모양이 왜곡되는 것입니다. 이는 증폭기의 비선형적인 특성 때문에 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. A1 전파를 수우퍼 헤테로다인 수신기로 수신할 때 레시버에서 클릭음만 들린다. 이때 고장은?

  1. ABC
  2. AGC
  3. AVC
  4. BFO
(정답률: 25%)
  • 정답은 "BFO"입니다.

    BFO는 Beat Frequency Oscillator의 약자로, 수우퍼 헤테로다인 수신기에서 사용되는 기능입니다. BFO는 수신기에서 수신한 신호와 일정한 주파수를 발생시키는 신호를 혼합하여, 클릭음과 같은 소리를 제거하고 음성 신호를 듣기 쉽게 만들어줍니다.

    만약 수신기에서 클릭음만 들린다면, BFO가 작동하지 않거나 고장이 난 것입니다. BFO가 작동하지 않으면 수신된 신호와 발생된 신호가 혼합되지 않아 클릭음이 발생하게 됩니다. 따라서 BFO의 고장으로 인해 클릭음이 발생하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
