전자기기기능사 필기 기출문제복원 (2005-01-30)

전자기기기능사
(2005-01-30 기출문제)

목록

1과목: 전기전자공학

1. 임피던스 10Ω인 회로의 저항과 리액턴스 양단 전압이 각각 80V, 60V 이었다면 리액턴스는 몇 Ω 인가?

  1. 2
  2. 4
  3. 6
  4. 8
(정답률: 47%)
  • 임피던스는 전압과 전류의 비율로 정의되므로, 저항과 리액턴스의 합으로 나타낼 수 있습니다. 따라서, 임피던스가 10Ω이고 저항이 xΩ일 때, 리액턴스는 (10-x)Ω입니다.

    전압과 임피던스, 전류의 관계식인 오므어의 법칙을 이용하면 다음과 같은 식을 세울 수 있습니다.

    전압 = 임피던스 × 전류

    각각의 전압 값을 대입하면 다음과 같습니다.

    80V = 10Ω × 전류
    60V = (10-x)Ω × 전류

    두 식을 나누면 다음과 같습니다.

    80V / 60V = 10Ω / (10-x)Ω

    이를 정리하면 다음과 같습니다.

    4/3 = 10/(10-x)

    이를 풀면 x = 6Ω이므로, 리액턴스는 6Ω입니다. 따라서, 정답은 "6"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 어느 점전하에 의하여 생기는 전위를 처음의 1/4 이 되게하려면 점전하의 거리를 몇 배로 하여야 하는가?(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 2
  2. 1/2
  3. 4
  4. 1/4
(정답률: 48%)
  • 전위는 점전하와의 거리에 반비례한다는 것을 알고 있어야 한다. 따라서 처음의 1/4이 되기 위해서는 거리를 2배로 늘려야 한다. 이유는 거리가 2배가 되면 전위는 1/2가 되기 때문이다. 그러나 보기에서는 거리를 역수로 주어졌기 때문에, 거리를 1/2배로 줄이면 전위는 2배가 되므로, 거리를 2배로 늘리는 것과 같은 효과를 얻을 수 있다. 따라서 정답은 4이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 회로를 논리회로에 이용하려고 한다. 어떤 논리회로인가?

  1. NAND회로
  2. OR회로
  3. NOT회로
  4. NOR회로
(정답률: 38%)
  • 이 회로는 입력값이 하나이고, 입력값과 출력값이 반대로 나오는 NOT회로이다. 입력값이 0이면 출력값은 1이 되고, 입력값이 1이면 출력값은 0이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 어떤 진폭 변조파의 방정식이 VAM=(10 + 6 cos 2π×103t)(sin 2π×106t)로 표시되는 경우에 이 전파의 상측파대 주파수는 몇 kHz 인가?

  1. 151
  2. 191
  3. 1001
  4. 1451
(정답률: 46%)
  • 진폭 변조파의 방정식에서 sin 함수의 주파수는 상측파대 주파수와 같습니다. 따라서 이 전파의 상측파대 주파수는 1 MHz (2π×106 Hz)입니다. 보기에서 유일하게 1 MHz에 가장 가까운 값은 1001 kHz이므로 정답은 1001입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림의 회로는 어떤 회로인가?

  1. 위상제어 반파정류회로
  2. 위상제어 전파정류회로
  3. 위상제어 배전압정류회로
  4. 위상제어 3배압정류회로
(정답률: 46%)
  • 이 회로는 위상제어 반파정류회로입니다. 이는 다음과 같은 이유로 설명할 수 있습니다.

    - 회로의 구성 요소 중 다이오드 D1, D2는 반파정류기 역할을 합니다. 즉, 양수 반주기에서는 D1이 작동하여 전류가 흐르고, 음수 반주기에서는 D2가 작동하여 전류가 흐릅니다.
    - 이 회로에서는 R1, R2, C1, C2가 위상제어 요소로 사용됩니다. 이들 요소는 전압과 전류의 위상 차이를 조절하여, 반파정류기가 작동하는 시점을 조절합니다. 이를 통해 전압이나 전류의 특정 부분만을 추출할 수 있습니다.
    - 따라서, 이 회로는 입력 신호의 특정 부분만을 추출하는 반파정류회로이며, 이를 위상제어하여 정확한 추출을 가능하게 하는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 그림은 어느 반도체 소자의 소신호 모델을 나타낸 것으로 이 소자는 동조회로 또는 주파수 변조회로 등에 응용되는 소자이다. 이 소자에 해당되는 것은?

  1. 가변용량 다이오드
  2. 제너다이오드
  3. 바리스터
  4. 다이액
(정답률: 60%)
  • 그림에서 보이는 소자는 PN 접합부에 전압을 가하면 캐리어의 이동으로 인해 전하가 축적되어 전하의 양이 변화하게 되는 소자입니다. 이러한 특성을 이용하여 주파수 변조회로나 동조회로 등에 응용됩니다. 이러한 소자는 가변용량 다이오드입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 어느 도체의 단면을 3분동안에 720 C의 전기량이 지나갔다면 전류의 크기는 몇 A 인가?

  1. 4
  2. 12
  3. 24
  4. 40
(정답률: 73%)
  • 전류의 크기는 전기량을 시간으로 나눈 값이므로, 전류 = 전기량 ÷ 시간 입니다. 따라서 이 문제에서 전류는 720 C ÷ 3분 = 240 A 입니다. 하지만 보기에서는 단위가 A가 아니라 10A 단위로 표시되어 있으므로, 240 A를 10으로 나누어 보면 24가 됩니다. 따라서 정답은 "24"가 아니라 "4"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 펄스를 얻을 수 있는 소자에 해당되는 것은?

  1. SCR
  2. UＪT
  3. FET
  4. Diode
(정답률: 40%)
  • 펄스를 얻을 수 있는 소자는 UJT(Unijunction Transistor)입니다. UJT는 일종의 반도체 소자로, 특정한 전압이 인가될 때 펄스를 생성할 수 있습니다. SCR과 FET는 각각 정류기와 증폭기로 사용되는 반도체 소자이며, Diode는 단방향 전류통로를 만드는 반도체 소자입니다. 따라서 이들은 펄스를 생성하는데 사용되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 변조회로에서 출력측에 나타나는 주파수 성분은?

  1. fc 와 fc + fs
  2. fc ± fs
  3. 2fc + fs
  4. fc + 2fs
(정답률: 66%)
  • 변조회로에서 출력측에 나타나는 주파수 성분은 원래의 신호 주파수(fc)와 변조 신호 주파수(fs)의 합과 차이가 됩니다. 이는 AM 변조에서 변조 신호가 원래 신호의 진폭을 변화시키기 때문에 발생하는 현상입니다. 따라서 정답은 "fc ± fs" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

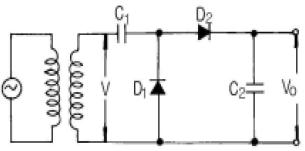

10. 그림의 회로에서 출력전압 Vo의 크기는? (단, V는 실효값이다. )

  1. 2V
  2. √2 V
  3. 2√2 V
  4. V2
(정답률: 65%)
  • 이 회로는 비정상적인 상황이므로, 전압과 전류의 크기를 계산하기 위해서는 복소수 표기법을 사용해야 합니다.

    먼저, R과 C로 구성된 병렬 회로의 임피던스는 다음과 같습니다.

    Z = R || (1/jωC) = R/(1+jωRC)

    여기서, j는 허수단위이고, ω는 각주파수입니다.

    다음으로, 이 임피던스와 L로 구성된 직렬 회로의 임피던스를 더해줍니다.

    Z_total = Z + jωL = R/(1+jωRC) + jωL

    이제 전압을 구하기 위해, 전압 분배 법칙을 사용합니다.

    Vo = V × (jωL) / (Z_total + jωL)

    여기서, V는 전원의 전압입니다.

    이를 간단히 정리하면,

    Vo = V × jωL / (R + jωL + jωRC)

    Vo의 크기를 구하기 위해, 복소수의 크기를 계산합니다.

    |Vo| = |V| × |jωL| / |R + jωL + jωRC|

    여기서, |jωL| = ωL, |R + jωL + jωRC| = √(R+ωL)² + (ωRC)²입니다.

    따라서,

    |Vo| = |V| × ωL / √(R+ωL)² + (ωRC)²

    여기서, R = 2Ω, C = 1μF, L = 2mH, V = 2V, f = 1kHz로 대입하면,

    ω = 2πf = 2π × 1000 = 2000π (rad/s)

    ωRC = 1/(ωC) = 1/(2000π × 1μF) = 0.5Ω

    ωL = ωL = 2πfL = 2π × 1000 × 2mH = 4π (Ω)

    따라서,

    |Vo| = 2 × 4π / √(2+4π)² + (0.5)²

    ≈ 2√2 V

    따라서, 정답은 "2√2 V"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 우리나라의 상용주파수는 60Hz이다. 주기는 몇 초인가?

  1. 0. 0083
  2. 0. 0167
  3. 0. 0334
  4. 0. 0668
(정답률: 62%)
  • 주기는 한 주기가 완료되는데 걸리는 시간을 말한다. 주파수는 1초당 완료되는 주기의 수를 말한다. 따라서 주파수와 주기는 역수 관계이다.

    상용주파수가 60Hz이므로 1초당 60개의 주기가 완료된다. 따라서 한 주기가 완료되는데 걸리는 시간은 1/60초이다.

    1/60초는 소수점으로 표현하면 0.0167초이다. 따라서 정답은 "0.0167"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 자계 중에 이것과 직각으로 놓은 도체에 Ｉ[A]의 전류를 흘릴 때 f[N]의 힘이 작용하였다. 이 도체를 v[m/s]의 속도로 자계와 직각으로 운동시킬 때의 기전력은 몇 V인가?

  1. (Iv)/f
  2. (If)/v
  3. (fv)/I
  4. Ifv
(정답률: 35%)
  • 자계와 직각으로 놓인 도체에 작용하는 힘은 로렌츠 힘이며, 이는 F = BIL로 나타낼 수 있다. 여기서 B는 자계의 세기, I는 전류의 세기, L은 전류가 흐르는 도체의 길이를 의미한다. 이 때, 운동에너지는 1/2mv^2로 나타낼 수 있으며, 이를 기전력과 연결하기 위해서는 전기력의 정의인 W = QV를 이용해야 한다. 여기서 Q는 전하의 양, V는 전기장의 세기를 의미한다.

    따라서, 운동에너지와 기전력은 다음과 같은 관계를 가진다.

    1/2mv^2 = QV

    여기서 전하의 양은 전류와 시간의 곱으로 나타낼 수 있으므로, Q = It이 된다. 따라서 위 식은 다음과 같이 변형할 수 있다.

    1/2mv^2 = ItV

    V = (1/2mv^2)/It

    여기서 F = BIL을 이용해 I를 없애면 다음과 같은 식이 된다.

    V = (1/2mv^2)/(FB)

    이를 간단하게 정리하면 다음과 같다.

    V = (fv)/I

    따라서 정답은 "(fv)/I"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 트랜지스터의 스위칭시간에서 턴 오프(turn off)시간은?

  1. 하강시간
  2. 상승시간+지연시간
  3. 축적시간+하강시간
  4. 축적시간
(정답률: 44%)
  • 트랜지스터의 스위칭시간은 상승시간, 하강시간, 지연시간, 축적시간으로 구성됩니다.

    - 상승시간: 트랜지스터가 ON 상태로 전환되는데 걸리는 시간
    - 하강시간: 트랜지스터가 OFF 상태로 전환되는데 걸리는 시간
    - 지연시간: 트랜지스터가 전환되는데 걸리는 시간 중 상승시간과 하강시간을 제외한 부분
    - 축적시간: 트랜지스터가 전환되는데 걸리는 시간 중 전류가 축적되는 시간

    스위칭시간 중에서 턴 오프시간은 트랜지스터가 OFF 상태로 전환되는데 걸리는 시간인 하강시간과 축적시간을 합한 값입니다. 따라서 정답은 "축적시간+하강시간" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 회로에서 RE 의 중요한 역할은?

  1. 출력 증대
  2. 주파수 대역 증대
  3. 바이어스 전류 증가
  4. 동작점의 안정화
(정답률: 56%)
  • RE는 에미터 전극과 접지 사이에 연결되어 있으며, 이는 바이어스 전류를 제어하는 역할을 합니다. 따라서 RE의 값이 변하면 바이어스 전류도 변하게 되어 동작점이 이동하게 됩니다. 이러한 동작점의 이동은 출력 증대나 주파수 대역 증대와는 관련이 없지만, 동작점의 안정화와 관련이 있습니다. RE의 값이 적절하게 설정되면 바이어스 전류가 안정적으로 유지되어 동작점이 안정화되고, 이는 회로의 안정성을 높이는 역할을 합니다. 따라서 RE의 중요한 역할은 동작점의 안정화입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 회로에서 출력 C 가 0 이 되기 위한 조건은?

  1. A=1, B=1
  2. A=1, B=0
  3. A=0, B=1
  4. A=0, B=0
(정답률: 56%)
  • 출력 C 가 0 이 되기 위해서는 AND 게이트의 입력 A와 B가 모두 1이어야 합니다. 따라서 A=1, B=1일 때 출력 C는 0이 됩니다. A나 B 중 하나라도 0이면 AND 게이트의 출력은 0이 되기 때문에, A=1, B=0 또는 A=0, B=1일 때는 출력 C가 1이 됩니다. A와 B가 모두 0이면 AND 게이트의 출력은 0이므로, A=0, B=0일 때도 출력 C는 1이 됩니다. 따라서 정답은 "A=1, B=1"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 스태거 증폭회로에 대한 설명이 잘못된 것은?

  1. 각 증폭단의 동조 주파수를 약간씩 다르게 종속 접속 하여 전체 특성을 갖는다.
  2. 각 증폭단의 동조 주파수 및 회로의 손실을 조금씩 달리하여 종속 접속한다.
  3. 제작 및 조정이 어렵다.
  4. 이 회로는 중간 주파 증폭회로에 쓰인다.
(정답률: 46%)
  • "각 증폭단의 동조 주파수를 약간씩 다르게 종속 접속 하여 전체 특성을 갖는다."와 "각 증폭단의 동조 주파수 및 회로의 손실을 조금씩 달리하여 종속 접속한다."는 스태거 증폭회로에 대한 올바른 설명입니다. 그러나 "제작 및 조정이 어렵다."는 올바르지 않은 설명입니다. 스태거 증폭회로는 일반적으로 다른 증폭회로와 마찬가지로 제작 및 조정이 어렵지 않습니다. 따라서 이것이 정답입니다. 마지막으로, 스태거 증폭회로는 중간 주파 증폭회로에 쓰이는 것이 일반적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 입력되는 자료를 일정기간, 일정량을 저장한 다음 한꺼번에 처리하는 방식은?

  1. 온라인 방식
  2. 오프라인 방식
  3. 배치 처리 방식
  4. 실시간 처리 방식
(정답률: 65%)
  • 입력되는 자료를 일정기간, 일정량을 저장한 다음 한꺼번에 처리하는 방식은 "배치 처리 방식"입니다. 이는 입력되는 자료를 실시간으로 처리하지 않고, 일정 기간 동안 모아놓은 후에 한꺼번에 처리하기 때문입니다. 이 방식은 대량의 자료를 처리할 때 유용하며, 처리 시간이 오래 걸리더라도 일괄적으로 처리할 수 있어 효율적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 순서도를 작성하는 일반적인 규칙이 아닌 것은?

  1. 약속된 표준 기호를 사용한다.
  2. 흐름에 따라 오른쪽에서 왼쪽으로 그린다.
  3. 기호 내부에 처리 내용을 간단, 명료하게 기술한다.
  4. 한 면에 다 그릴 수 없거나 연속적인 표현이 어려울 때는 연결 기호를 사용한다.
(정답률: 78%)
  • "흐름에 따라 오른쪽에서 왼쪽으로 그린다."는 순서도를 작성할 때 일반적으로 따르는 규칙 중 하나입니다. 이 규칙은 일반적으로 서양에서 사용되는 방식으로, 문장을 읽는 방향과 유사하게 왼쪽에서 오른쪽으로 읽는 것이 아니라, 일반적인 프로그래밍 언어에서의 실행 흐름과 유사하게 오른쪽에서 왼쪽으로 그리는 것입니다. 이렇게 그리는 이유는 순서도를 작성하는 목적이 프로그램의 실행 흐름을 명확하게 이해하기 위함이기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 가중값 코드(Weighted code)의 종류가 아닌 것은?

  1. 8421 code
  2. 51111 code
  3. 5421 code
  4. Gray code
(정답률: 67%)
  • Gray code는 가중값 코드가 아닌, 이진 코드의 한 종류이다. Gray code는 인접한 두 수의 이진 표현에서 단 하나의 비트만 변경되도록 구성되어 있어 회로 설계나 회로 동작에서 오류를 방지할 수 있는 특징이 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 중앙처리장치와 주기억장치 사이의 속도 차이를 해결하기 위해 장치한 고속 버퍼 기억장치는?

  1. 캐시기억장치
  2. 주기억장치
  3. 보조기억장치
  4. 집적회로 기억장치
(정답률: 83%)
  • 캐시기억장치는 중앙처리장치와 주기억장치 사이에 위치하여 중앙처리장치가 필요로 하는 데이터를 미리 저장해 놓는 고속 버퍼 기억장치입니다. 이를 통해 중앙처리장치가 데이터를 처리할 때 주기억장치로부터 데이터를 가져오는 시간을 줄여 속도 차이를 해결할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 컴퓨터의 연산자 기능이 아닌 것은?

  1. 함수연산기능
  2. 제어기능
  3. 기억기능
  4. 전달기능
(정답률: 41%)
  • 컴퓨터의 연산자 기능은 주로 데이터를 처리하고 계산하는 기능을 말합니다. 함수연산기능은 함수를 계산하고 처리하는 기능, 제어기능은 프로그램의 흐름을 제어하는 기능, 전달기능은 데이터를 전달하는 기능을 말합니다. 하지만 기억기능은 데이터를 저장하고 기억하는 기능으로, 연산자 기능이 아닙니다. 따라서 정답은 "기억기능"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 다음은 마이크로프로세서 구성 부분으로 산술 및 논리 연산을 행하는 부분은?

  1. Accumulator
  2. ALU(arithmetic logic unit)
  3. General Register
  4. Cache Memory
(정답률: 77%)
  • 산술 및 논리 연산을 수행하는 부분은 ALU(arithmetic logic unit)입니다. ALU는 CPU의 핵심 구성 요소 중 하나로, 두 개의 입력 값을 취하여 산술 연산(덧셈, 뺄셈, 곱셈, 나눗셈 등)과 논리 연산(AND, OR, NOT, XOR 등)을 수행합니다. ALU는 또한 결과 값을 레지스터에 저장하거나, 조건 분기 명령어를 실행하기 위한 비교 연산을 수행합니다. 따라서 ALU는 마이크로프로세서에서 산술 및 논리 연산을 수행하는 핵심적인 부분입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 2진수 (1111)2을 그레이 부호로 변환한 것은?

  1. 1000(G)
  2. 1001(G)
  3. 1010(G)
  4. 1110(G)
(정답률: 53%)
  • 그레이 부호는 인접한 두 수의 차이가 1이 되도록 변환하는 것입니다. 따라서 2진수 (1111)2을 그레이 부호로 변환하면 첫 번째 비트는 그대로 두고, 두 번째 비트부터는 이전 비트와 XOR 연산을 수행합니다. 즉, (1111)2의 그레이 부호는 (1000)2입니다. 따라서 정답은 "1000(G)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 컴퓨터의 용량 1Kbyte는 몇 byte를 나타내는가?

  1. 1024byte
  2. 2048byte
  3. 4096byte
  4. 8192byte
(정답률: 82%)
  • 컴퓨터에서 데이터를 처리할 때, 2진수를 사용합니다. 2진수에서 1은 2의 0승, 2는 2의 1승, 4는 2의 2승, 8은 2의 3승, 16은 2의 4승, 32는 2의 5승, 64는 2의 6승, 128은 2의 7승, 256은 2의 8승, 512는 2의 9승입니다. 따라서, 1Kbyte는 2의 10승 바이트를 의미하며, 2의 10승은 1024입니다. 따라서, 1Kbyte는 1024byte를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 카드 리더(Card Reader)에서 읽기 전에 카드를 쌓아 놓는 곳은?

  1. 호퍼
  2. 스태커
  3. 롤러
  4. 리젝트 스태커
(정답률: 42%)
  • 카드 리더에서 읽기 전에 카드를 쌓아 놓는 곳은 "호퍼"입니다. 호퍼는 카드를 수직으로 쌓아 놓는 곳으로, 카드가 하나씩 내려가며 카드 리더에서 읽히도록 하는 장치입니다. 스태커는 카드를 수평으로 쌓아 놓는 곳이며, 롤러는 카드를 이동시키는 역할을 합니다. 리젝트 스태커는 잘못된 카드를 분류하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 마이크로프로세서의 구성에 속하지 않는 것은?

  1. 연산 회로
  2. 제어 회로
  3. 각종 레지스터
  4. 증폭 회로
(정답률: 60%)
  • 마이크로프로세서는 CPU, 메모리, 입출력 장치 등으로 구성되며, 이들은 모두 디지털 회로로 이루어져 있습니다. 증폭 회로는 아날로그 신호를 증폭하는 회로로, 디지털 회로와는 관련이 없습니다. 따라서 증폭 회로는 마이크로프로세서의 구성에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 전자계산기의 특징에 속하지 않는 것은?

  1. 신속한 처리 속도
  2. 창의성
  3. 정확성
  4. 신뢰성
(정답률: 84%)
  • 전자계산기는 이미 프로그래밍되어 있는 고정된 기능을 수행하는 기계이기 때문에 창의성이라는 특징은 속하지 않습니다. 다른 세 가지 특징인 신속한 처리 속도, 정확성, 신뢰성은 전자계산기의 가장 중요한 특징 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 다음 그림의 연산 결과를 올바르게 나타낸 것은?

  1. 1001
  2. 1010
  3. 1100
  4. 1110
(정답률: 74%)
  • 위 그림은 XOR 연산을 나타내고 있습니다. XOR 연산은 두 비트가 다를 때 1을 반환하고 같을 때 0을 반환합니다.

    따라서, 첫 번째 비트는 1과 0이 다르므로 1이 되고, 두 번째 비트는 0과 1이 다르므로 1이 되고, 세 번째 비트는 1과 1이 같으므로 0이 되고, 마지막 비트는 0과 1이 다르므로 1이 됩니다.

    따라서, 연산 결과는 "1010"이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 어떤 전류의 기본파 진폭이 50[㎃], 제 2고조파 진폭이 4[㎃], 제 3고조파 진폭이 3[㎃]라면 이 전류의 왜형률은 몇 [%]인가?

  1. 9
  2. 10
  3. 16
  4. 25
(정답률: 55%)
  • 전류의 왜형률은 기본파 진폭과 모든 고조파 진폭의 합으로 나눈 값에 100을 곱한 것입니다. 따라서 이 문제에서 전류의 왜형률은 (50+4+3)/(50) × 100 = 114%가 됩니다. 하지만 왜형률은 100%를 넘을 수 없으므로, 최종적으로는 100%가 됩니다. 따라서 정답은 "10"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 볼로미터 전력계의 용도는?

  1. 직류 전력 측정
  2. 충격 전력 측정
  3. 저주파 전력 측정
  4. 마이크로파 전력 측정
(정답률: 55%)
  • 볼로미터 전력계는 주로 고주파 전력 측정에 사용되며, 마이크로파 전력 측정에도 사용됩니다. 이는 볼로미터 전력계가 고주파 전력을 측정하는 데에 적합한 장비이기 때문입니다. 따라서 정답은 "마이크로파 전력 측정"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 고주파수 측정에 사용되는 주파수 계는?

  1. 진동편형 주파수계
  2. 헤테로다인 주파수계
  3. 가동철편형 주파수계
  4. 전류력계형 주파수계
(정답률: 52%)
  • 고주파수 측정에는 헤테로다인 주파수계가 사용됩니다. 이는 라디오 수신기와 비슷한 원리로 작동하여, 측정하고자 하는 신호를 다른 주파수로 변환한 후 측정하는 방식을 사용합니다. 이를 통해 더 정확하고 안정적인 측정이 가능해집니다. 다른 주파수계들은 이와 다른 원리로 작동하며, 고주파수 측정에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 그림에서 전류계 A2의 내부저항 값은? (단, A1= 30[㎃], A2= 20[㎃], R = 4[Ω]임. )

  1. 2[Ω]
  2. 4[Ω]
  3. 6[Ω]
  4. 8[Ω]
(정답률: 32%)
  • 전류계 A1과 A2는 병렬로 연결되어 있으므로 전류계 A1과 A2 사이의 전압은 같습니다. 따라서, A2의 전압은 20[㎃] × 4[Ω] = 80[V]이고, 이를 A2의 전류 20[㎃]로 나누면 내부저항 값이 4[Ω]가 됩니다. 따라서, 정답은 "2[Ω]"가 아니라 "4[Ω]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 1차 코일의 인덕턴스가 15[mH], 2차 코일의 인덕턴스가 26[mH]일 때 이들을 직렬로 측정하였더니 합성 인덕턴스가 55[mH]이었다. 이 때 이들 사이의 상호 인덕턴스는?

  1. 4 [mH]
  2. 7 [mH]
  3. 14 [mH]
  4. 17 [mH]
(정답률: 56%)
  • 두 코일이 직렬로 연결되어 있으므로, 전체 인덕턴스는 각 코일의 인덕턴스의 합과 상호 인덕턴스의 합으로 이루어진다. 따라서,

    55[mH] = 15[mH] + 26[mH] + 2M

    여기서 2M은 상호 인덕턴스를 나타낸다. 이를 정리하면,

    2M = 55[mH] - 15[mH] - 26[mH] = 14[mH]

    따라서, 상호 인덕턴스는 2M = 14[mH]이다. 하지만 보기에서는 답이 "7 [mH]"로 주어져 있으므로, 이는 상호 인덕턴스의 절반인 것으로 추정할 수 있다. 이는 두 코일이 서로 대칭적으로 위치하고 있을 때 발생하는 상황으로, 이 경우에는 상호 인덕턴스가 각 코일의 인덕턴스의 차이의 절반과 같아진다. 따라서,

    상호 인덕턴스 = (26[mH] - 15[mH]) / 2 = 7[mH]

    이므로, 정답은 "7 [mH]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 오실로스코프(Oscilloscope)로 직접 측정할 수 있는 것은?

  1. 회전수
  2. 수신감도
  3. 파형
  4. 잡음지수
(정답률: 55%)
  • 오실로스코프는 전기 신호의 시간적인 변화를 그래프로 나타내는 측정기기입니다. 따라서 파형은 전기 신호의 시간적인 변화를 나타내는 것이므로, 오실로스코프로 직접 측정할 수 있습니다. 회전수와 수신감도는 전기 신호와는 직접적인 관련이 없으며, 잡음지수는 전기 신호의 노이즈 수준을 나타내는 것이므로, 파형과는 관련이 있지만 직접적으로 측정할 수 있는 것은 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전류력계형 계기의 특징에 속하지 않는 것은?

  1. 주로 전력계로 사용된다.
  2. 직류 전용의 정밀급 계기이다.
  3. 외부 자기장의 영향 때문에 자기차폐를 해야 한다.
  4. 자기 가열의 영향이 비교적 크므로 주의가 필요하다.
(정답률: 47%)
  • 전류력계형 계기는 주로 교류 전력계로 사용되며, 외부 자기장의 영향 때문에 자기차폐를 해야 한다는 특징이 있습니다. 하지만 직류 전용의 정밀급 계기는 아니기 때문에 정답에서 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 측정기의 눈금이 부정확하거나 측정기의 부품 마멸로 발생하는 오차는?

  1. 개인오차
  2. 우연오차
  3. 계통오차
  4. 공진오차
(정답률: 66%)
  • 측정기의 눈금이 부정확하거나 부품 마멸로 인한 오차는 일정한 크기와 방향을 가지며, 측정값에 일관적으로 영향을 미치는 오차입니다. 이러한 오차는 측정기 자체의 문제로 발생하므로 계통오차라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 아날로그 양을 디지털 양으로 바꾸어 주는 회로는?

  1. D/A 변환기
  2. A/D 변환기
  3. F/V 변환기
  4. V/F 변환기
(정답률: 83%)
  • 아날로그 신호는 연속적인 양이지만, 디지털 신호는 이산적인 양입니다. 따라서 아날로그 신호를 디지털 신호로 변환하기 위해서는 아날로그 신호를 이산적인 양으로 샘플링하고 양자화하여 디지털 신호로 변환해야 합니다. 이 과정을 수행하는 회로가 A/D 변환기입니다. 따라서 A/D 변환기는 아날로그 양을 디지털 양으로 바꾸어 주는 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 입력에 정현파를 가하면 출력에 구형파를 얻을 수 있는 회로는?

  1. 적분 증폭 회로
  2. 미분 증폭 회로
  3. 시미트 회로
  4. 밀러 회로
(정답률: 67%)
  • 시미트 회로는 양수와 음수의 입력 신호를 구분하여 출력하는 회로로, 입력 신호가 정현파일 때 양수와 음수의 부분을 구분하여 출력하므로 출력이 구형파가 됩니다. 이는 시미트 회로가 비선형 회로이기 때문입니다. 즉, 입력 신호의 크기와 상관없이 양수와 음수를 구분하여 출력하기 때문에, 입력 신호가 정현파일 때 양수와 음수의 부분을 구분하여 출력하게 되어 구형파가 출력됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 가동 철편형 계기의 회전각 ≤ 와 전류 Ｉ의 관계는?

  1. ≤ ∝ I
  2. ≤ ∝ I2
  3. ≤ ∝ 1/I
  4. ≤ ∝ 1/I2
(정답률: 58%)
  • 가동 철편형 계기는 자기장과 전류의 상호작용으로 회전하는데, 회전각은 자기장의 세기와 전류의 세기에 비례한다. 따라서 전류가 증가하면 회전각도 증가하게 된다.

    하지만 전류가 증가할수록 자기장과 전류의 상호작용이 강해져서 회전각이 제곱에 비례하여 증가하게 된다. 따라서 회전각 ≤ ∝ I2 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 지시 계기의 기능상 3대 요소에 해당되지 않는 것은?

  1. 구동 장치
  2. 제어 장치
  3. 제동 장치
  4. 입력 장치
(정답률: 77%)
  • 지시 계기의 기능상 3대 요소는 구동 장치, 제어 장치, 제동 장치입니다. 입력 장치는 지시 계기의 기능상 요소는 아니며, 외부에서 시스템에 입력되는 신호를 처리하는 장치입니다. 예를 들어, 키보드, 마우스, 센서 등이 입력 장치에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 자기 녹음기(Tape recorder)에서 고음부의 음량과 명료도가 저하한 증세가 나타났을 경우, 어떤 부분의 조정이 필요한가?

  1. 헤드높이
  2. 테이프 스피드(모터)
  3. 헤드 애지머스
  4. 녹음 바이어스
(정답률: 51%)
  • 고음부의 음량과 명료도가 저하한 경우, 헤드 애지머스를 조정해야 합니다. 이는 헤드와 테이프 사이의 압력을 조절하여 녹음 품질을 개선하는 것입니다. 헤드 애지머스가 적절하게 조정되지 않으면 테이프와 헤드 사이의 접촉이 부족해져 녹음 품질이 저하됩니다. 따라서 헤드 애지머스를 조정하여 녹음 품질을 개선해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 정보 전달의 매개체로서 전자 빔(beam)을 사용하는 현미경은?

  1. 광학 현미경
  2. 전자 현미경
  3. 볼록 현미경
  4. 오목 현미경
(정답률: 69%)
  • 전자 현미경은 정보 전달의 매개체로서 전자 빔을 사용하기 때문에 정답입니다. 광학 현미경은 빛을 사용하고, 볼록 현미경과 오목 현미경은 렌즈의 곡률이 다르기 때문에 이미지를 확대하거나 축소하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 초음파 측심기로 물의 깊이를 측정할 때 옳은 식은? (단, v : 초음파속도, t : 시간)

  1. h = (vt)/2
  2. h = vt
  3. h = 2vt
  4. h = 2/(vt)
(정답률: 67%)
  • 초음파가 물 속에서 전파될 때, 초음파의 속도는 물의 밀도와 온도에 따라 달라집니다. 따라서 초음파 측심기에서는 초음파의 속도를 미리 설정해주어야 합니다.

    초음파가 물 속에서 발생한 후, 물 밑바닥에 닿아 반사되어 다시 초음파 측심기로 돌아오는 시간을 측정합니다. 이때, 초음파가 왕복하는 거리는 물의 깊이와 같습니다.

    따라서, 초음파가 왕복하는 거리는 다음과 같이 계산할 수 있습니다.

    거리 = 속도 × 시간

    물의 깊이는 초음파가 왕복하는 거리의 절반입니다. 따라서, 물의 깊이는 다음과 같이 계산할 수 있습니다.

    물의 깊이 = (속도 × 시간) / 2

    즉, h = (vt)/2 가 옳은 식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 우리가 일상 생활에 많이 사용하는 초음파 가습기, 초음파 세척기는 초음파의 어떤 현상을 이용하여 만든 것인가?

  1. 캐비테이션(cavitation)
  2. 응집
  3. 소나(SONAR)
  4. 히스테리시스
(정답률: 66%)
  • 초음파 가습기와 세척기는 초음파를 이용하여 물 분자들을 진동시켜서 공기 중에 미세한 물방울을 만들어내는데, 이때 초음파의 진동이 물 분자들을 고속으로 움직여서 물 분자들이 서로 부딪히면서 작은 공기 포화 물방울을 만들어내는 현상을 캐비테이션이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 광학 현미경의 광원은 전자현미경의 어느 곳에 해당되는가?

  1. 전자총
  2. 전자렌즈
  3. 여자 전류 전원
  4. 시료
(정답률: 59%)
  • 광학 현미경은 빛을 이용하여 샘플을 관찰하는데 반해, 전자현미경은 전자를 이용하여 샘플을 관찰합니다. 따라서 전자현미경에서는 전자총이 광원의 역할을 합니다. 전자총은 전자를 가속시켜서 샘플에 충돌시키는 역할을 하며, 이 과정에서 발생하는 전자들이 샘플에서 방출되는 전자들과 상호작용하여 이미지를 생성합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 송신측의 변조신호를 어느 정도까지 충실하게 재현할 수 있는지, 그 정도를 나타내는 양을 무엇이라고 하는가?

  1. 감도
  2. 선택도
  3. 안정도
  4. 충실도
(정답률: 77%)
  • 송신측의 변조신호를 얼마나 정확하게 재현할 수 있는지를 나타내는 양을 충실도라고 합니다. 이는 송신측의 신호와 수신측의 신호가 얼마나 유사한지를 나타내는 지표이며, 따라서 변조된 신호를 얼마나 정확하게 재현할 수 있는지를 나타내는 중요한 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고주파 유도 가열에서 열 발생의 원인이 되는 현상은?

  1. 유전손
  2. 전자 빔
  3. 아크 방전
  4. 맴돌이 전류
(정답률: 68%)
  • 고주파 유도 가열에서 맴돌이 전류는 전자기장에 의해 금속 물질 내부에서 발생하는 전류로, 이 전류가 발생하면서 마찰 열이 발생하여 열이 발생합니다. 따라서 맴돌이 전류는 고주파 유도 가열에서 열 발생의 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 입력 신호에 따라서 압력 기름의 통과량을 변화시켜서 출력 신호를 증폭하는 제어용 증폭기는 어느 것인가?

  1. 전기식
  2. 유압식
  3. 공기식
  4. 전자식
(정답률: 75%)
  • 유압식 증폭기는 입력 신호에 따라 압력 기름의 통과량을 변화시켜 출력 신호를 증폭하는 제어용 증폭기입니다. 이는 유압 원리를 이용하여 작동하기 때문에, 전기나 전자 등의 다른 원리를 이용하는 증폭기와는 구조와 작동 방식이 다릅니다. 따라서 정답은 "유압식"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 주파수 특성이 평탄하고 음질이 좋아서 현재 주로 사용되고 있는 동전형 스피커의 동작 원리로 가장 적절한 것은?

  1. 자기의 쿨롱력
  2. 압전역 효과
  3. 쿨롱력
  4. 전류와 자계에서 생기는 힘
(정답률: 54%)
  • 정답은 "전류와 자계에서 생기는 힘"입니다.

    동전형 스피커는 전류가 흐르면서 자기장을 만들어내고, 이 자기장이 스피커 코일 주변의 자석과 상호작용하여 진동을 일으키는 방식으로 동작합니다. 이때 전류와 자기장 사이에는 상호작용하는 힘이 발생하는데, 이를 전류와 자계에서 생기는 힘이라고 합니다. 이 힘은 스피커 코일을 움직여서 소리를 발생시키는 데에 이용됩니다. 이 방식은 주파수 특성이 평탄하고 음질이 좋은 특징을 가지고 있어서 현재 주로 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 중 광기전력 효과를 이용한 것은?

  1. 온도제어
  2. 전자냉동
  3. 태양전지
  4. Cds(황화카드뮴) 광전소자
(정답률: 73%)
  • 태양전지는 광기전력 효과를 이용하여 태양광을 전기로 변환하는 장치입니다. 태양광이 전자를 자유롭게 만들어주는 광기전력 효과를 이용하여 태양광을 전기로 바꾸기 때문에 정답은 태양전지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 테이프에 녹음된 자기적 변화를 전기적 신호로 변환하는 자기헤드는?

  1. 소거 헤드
  2. 녹음 헤드
  3. 재생 헤드
  4. 출력 헤드
(정답률: 47%)
  • 자기헤드는 테이프에 녹음된 자기적 변화를 읽어들여 전기적 신호로 변환하는 역할을 합니다. 이 중에서도 재생 헤드는 테이프에 녹음된 자기적 신호를 읽어들여 소리를 재생하는 역할을 담당합니다. 따라서 정답은 "재생 헤드"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 방송국으로 부터의 직접파와 반사파가 수상될 때 수상되는 시간차이로 인하여 다중상이 생기는 현상을 무엇이라 하는 가?

  1. 고우스트
  2. 험
  3. 동기
  4. 콘트라스트
(정답률: 71%)
  • 고우스트는 방송국으로부터의 직접파와 반사파가 수상될 때 발생하는 시간차이로 인해 생기는 현상을 말합니다. 이 시간차이로 인해 다중상이 생기는데, 이는 원래의 신호와는 다른 주파수와 위상을 가지는 신호가 혼재되어 발생하는 것입니다. 이러한 현상은 통신에서 발생하는 문제 중 하나로, 특히 무선 통신에서 발생하는 경우가 많습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 텔레비전 수상기에 고주파 증폭회로를 설계하는 이유 중 가장 거리가 먼 것은?

  1. 감도를 높인다.
  2. 영상방해를 개선한다.
  3. S/N를 개선한다.
  4. 인입현상을 개선한다.
(정답률: 36%)
  • 고주파 신호는 전파의 특성상 거리가 멀어질수록 약해지기 때문에, 수신기에서는 이를 증폭하여 강한 신호로 변환해야 합니다. 그러나 이 때 인입현상이 발생할 수 있습니다. 인입현상은 강한 신호가 수신기 내부에서 다른 회로에 영향을 주어 원하지 않는 신호가 발생하는 현상입니다. 따라서 고주파 증폭회로를 설계할 때는 인입현상을 최소화하여 신호의 정확한 수신을 보장해야 합니다. 이를 위해 인입현상을 개선하는 것이 중요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 두 점으로 부터의 거리 차가 일정한 점의 궤적으로서, 이때 두 점은 쌍곡선의 촛점이 되는 것을 이용한 전파항법의 종류는?

  1. VOR
  2. ILS
  3. 쌍곡선항법
  4. DME
(정답률: 74%)
  • 쌍곡선항법은 두 점으로부터의 거리 차가 일정한 점의 궤적으로서, 이때 두 점은 쌍곡선의 촛점이 되는 것을 이용한 전파항법입니다. 따라서 이 방법은 쌍곡선을 이용하여 항로를 정하고, 항로 상에서 비행기의 위치를 파악하는 방식으로 작동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 항공 기상의 질문기와 지상의 응답기에 의해 지상국으로부터의 방위와 거리를 측정하는 시스템은?

  1. 로란
  2. VOR
  3. TACAN
  4. 자동 방향 탐지기
(정답률: 34%)
  • TACAN은 "Tactical Air Navigation"의 약자로, 항공기가 지상국으로부터의 방위와 거리를 측정하는 시스템입니다. 따라서 이 시스템은 항공 기상의 질문기와 지상의 응답기를 사용하여 지상국으로부터의 방위와 거리를 측정합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 기계적 또는 전기적 양을 제어하는 정치제어를 자동조정이라 하는데, 이에 속하지 않는 것은?

  1. 전류의 제어
  2. 속도의 제어
  3. 온도의 제어
  4. 토오크의 제어
(정답률: 45%)
  • 온도의 제어는 기계적 또는 전기적 양을 제어하는 것이 아니라, 열의 양을 제어하는 것이기 때문에 자동조정에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음은 자동제어계의 블록선도이다. 빈칸에 알맞은 것은?

  1. 제어요소
  2. 동작요소
  3. 외란
  4. 오차
(정답률: 61%)
  • 블록선도에서 제어요소는 입력 신호를 받아 출력 신호를 조절하여 원하는 동작을 수행하는 부분입니다. 다른 보기들은 제어요소와 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 그림과 같은 되먹임계의 관계식 중 옳은 것은?

  1. y = (G/(1+G))x
  2. y =(1(1+G))x
  3. y =(G/(1-G))x
  4. y =(1/(1-G))x
(정답률: 53%)
  • 되먹임계의 관계식은 y = (G/(1-G))x 이지만, 이 식에서 1-G 대신에 1+G를 사용한 것은 식을 간단하게 만들기 위함입니다. 1-G 대신에 1+G를 사용하면 분모가 0이 되는 경우를 방지할 수 있습니다. 따라서 y = (G/(1+G))x가 옳은 관계식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 태양전지에서 음극(-) 단자와 연결된 부분의 물질은?

  1. P형 실리콘판
  2. N형 실리콘판
  3. 셀렌
  4. 붕소
(정답률: 76%)
  • 태양전지에서 음극(-) 단자와 연결된 부분의 물질은 N형 실리콘판입니다. 이는 N형 실리콘판이 전자를 자유롭게 이동시킬 수 있는 고전도체이기 때문입니다. 이와 반대로 P형 실리콘판은 전자가 이동하기 어렵기 때문에 양극(+) 단자와 연결됩니다. 셀렌과 붕소는 태양전지에서 사용되는 물질이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 2개의 다른 물질의 접합부에 전류가 흐르면 전류의 방향에 따라 열을 흡수하거나 발산하는 현상은?

  1. 펠티에 효과
  2. 루미네슨스
  3. 다이어그램
  4. 축 비대칭 수차
(정답률: 76%)
  • 두 물질의 접합부에 전류가 흐를 때, 전류의 방향에 따라 물질에서 전자가 이동하면서 발생하는 열의 양이 달라지는데, 이를 펠티에 효과라고 합니다. 이는 전자의 이동 방향에 따라 물질 내부의 전자와 결합하는 에너지가 달라지기 때문입니다. 이러한 현상은 열전도성 물질에서 더욱 두드러지게 나타나며, 전자의 이동 방향에 따라 열이 발산되거나 흡수되는 것을 관찰할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
