전자기기기능사 필기 기출문제복원 (2005-04-03)

전자기기기능사
(2005-04-03 기출문제)

목록

1과목: 전기전자공학

1. 그림과 같이 반시계 방향으로 회전하는 자석이 있다. 자석의 N극이 도체 A의 부근을 통과할 때 A, B도체에 어떤 방향의 기전력이 유도되는가? (단, 茁는 지면에서 나오는 방향, 雋는 지면에 들어가는 방향이다. )(문제 복원 오류로 내용이 정확하지 않습니다. 한자(茁,雋 대신에 들어가야할 내용을 아시는 분들께서는 오류신고를 통하여 작성 부탁 드립니다.)

  1. A 는 茁, B는 茁
  2. A 는 雋, B는 雋
  3. A 는 雋, B는 茁
  4. A 는 茁, B는 雋
(정답률: 45%)
  • 자석의 N극이 A 지점을 지나갈 때, A 지점의 도체는 자석의 자기장에 의해 인덕티브하게 작용을 받아 전류가 유도된다. 이 때, 도체 A에서 흐르는 전류는 자석의 회전 방향과 반대 방향으로 흐르게 된다. 따라서, A 지점에서는 자석의 회전 방향과 반대 방향으로 전류가 유도되므로 A 지점의 도체에는 茁 방향의 기전력이 유도된다. 마찬가지로, B 지점에서도 자석의 회전 방향과 반대 방향으로 전류가 유도되므로 B 지점의 도체에는 雋 방향의 기전력이 유도된다. 따라서, 정답은 "A 는 茁, B는 雋" 이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 1牆의 저항 10개를 직렬로 접속할 때의 합성저항은 병렬로 접속할 때의 합성저항의 몇 배인가?

  1. 0. 1
  2. 1
  3. 10
  4. 100
(정답률: 54%)
  • 10개의 저항을 직렬로 접속하면 전류는 모든 저항을 통과해야 하므로 각 저항의 저항값을 더한 값이 합성저항이 됩니다. 따라서 직렬 접속의 합성저항은 10배가 됩니다.

    반면, 10개의 저항을 병렬로 접속하면 전류는 각 저항 중 가장 작은 저항값을 가진 저항을 통해 흐르게 됩니다. 따라서 병렬 접속의 합성저항은 모든 저항값의 역수를 더한 값의 역수가 됩니다.

    즉, 병렬 접속의 합성저항은 1/((1/저항값1)+(1/저항값2)+...+(1/저항값10)) 이 됩니다.

    만약 모든 저항값이 10옴이라면, 직렬 접속의 합성저항은 100옴이 되고, 병렬 접속의 합성저항은 1/((1/10)+(1/10)+...+(1/10)) = 1/1 이므로 1옴이 됩니다.

    따라서 정답은 100입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 전장 중에 전하를 놓았을 때 전하에 작용하는 힘은 무엇인가?

  1. 전장의 세기
  2. 기전력
  3. 전위
  4. 전류
(정답률: 66%)
  • 전하를 놓으면 그 주위에 전장이 형성됩니다. 전장은 전하에 의해 생성되며, 전하에 작용하는 힘은 전장의 세기에 비례합니다. 따라서 전하에 작용하는 힘은 "전장의 세기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 포토 커플러(photo coupler)의 특성에 대한 설명으로 옳은 것은?

  1. 입·출력간은 전기적으로 절연되어 있다.
  2. 출력신호에서 입력신호로 영향이 있다.
  3. 논리소자와의 접속이 곤란하다.
  4. 응답속도가 비교적 느리다.
(정답률: 57%)
  • 포토 커플러는 입력과 출력간에 광신호를 이용하여 전기적으로 절연된다. 이는 광신호가 전기적인 신호와는 완전히 다른 물리적인 형태를 가지기 때문이다. 따라서 입력신호가 출력신호에 영향을 미치지 않으며, 논리소자와의 접속이 어려울 수 있지만, 응답속도는 빠르다는 장점이 있다. 따라서 "입·출력간은 전기적으로 절연되어 있다."가 옳은 설명이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 전기석과 같은 결정체를 가열하거나 또는 냉각하면 결정의 한쪽면에 + 전하가 발생하고 다른쪽 면에 - 전하가 발생되는 현상을 무슨 효과라 하는가?

  1. 압전효과
  2. 초전효과
  3. 홀효과
  4. 광전효과
(정답률: 46%)
  • 전기석과 같은 결정체를 가열하거나 냉각하면 결정 내부의 전하 분포가 바뀌게 되어 결정의 한쪽면에 양전하가 발생하고 다른쪽 면에 음전하가 발생합니다. 이러한 현상을 초전효과라고 합니다. 이는 결정 내부의 전하 분포가 바뀌어 전기장이 발생하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 회로에서 부하 RL의 조건은 어떤 조건이어야 하는가?

  1. 고임피던스
  2. 저임피던스
  3. 저인덕턴스
  4. 저커패시턴스
(정답률: 48%)
  • 부하 RL의 조건은 "고임피던스"여야 합니다. 이는 전압분배의 원리에 따라, 전압이 높은 쪽에 저항이 높은 부하가 연결되어 있을 경우, 전압이 더 안정적으로 유지될 수 있기 때문입니다. 따라서, 저임피던스 부하가 연결되어 있을 경우, 전압이 불안정해지고, 전류가 과도하게 흐르는 등의 문제가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

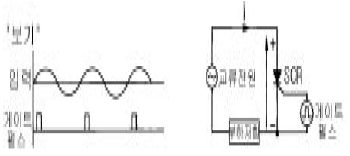

7. 그림과 같은 회로에서 SCR의 게이트 펄스가 보기와 같을 때 부하에 흐르는 부하전류는?

(정답률: 59%)
  • SCR은 게이트에 양의 펄스가 인가되면 전류가 흐르기 시작하고, 게이트에 음의 펄스가 인가되면 전류가 차단됩니다. 따라서, 그림과 같은 회로에서는 게이트에 양의 펄스가 인가되므로 SCR이 동작하여 부하전류가 흐릅니다. 따라서, 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 그림과 같은 이상적인 OP Amp에서 출력전압 Vo를 구하면 몇 V 인가?

  1. -17. 5
  2. 18. 5
  3. 19. 5
  4. -20. 5
(정답률: 62%)
  • 입력단자가 무한대의 저항으로 연결되어 있기 때문에, 입력단자의 전압은 0V이다. 따라서, 출력전압 Vo는 -Rf/Rin x V1 = -10/5 x 3.5 = -7V 이다. 하지만, OP Amp의 출력전압은 입력전압의 차이에 따라서 최대/최소 전압을 넘어가지 않는다. 따라서, 출력전압 Vo는 -15V에서 15V 사이의 값이어야 한다. 따라서, -7V보다 더 작은 값인 -17.5V가 정답이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 비포화 논리회로는?

  1. CTL
  2. RTL
  3. CML
  4. DCTL
(정답률: 51%)
  • 비포화 논리회로는 전류 모드 논리회로로, CML (Current Mode Logic)은 비포화 논리회로 중 하나입니다. CML은 고속 동작이 가능하며, 소비 전력이 적고, 노이즈에 강합니다. 따라서 CML은 고속 통신 시스템 등에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 피어스 B-E형 수정발진회로는 컬렉터-이미터간의 임피던스가 어떻게 될 때 가장 안정한 발진을 지속하는가?

  1. 용량성 혹은 유도성
  2. 저항성
  3. 용량성
  4. 유도성
(정답률: 61%)
  • 피어스 B-E형 수정발진회로에서는 컬렉터-이미터간의 임피던스가 유도성일 때 가장 안정한 발진을 지속합니다. 이는 유도성 임피던스가 고주파 신호를 증폭시키는 특성을 가지고 있기 때문입니다. 따라서 유도성 임피던스가 높을수록 발진회로의 안정성이 높아지게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 콘덴서 입력형 전파 정류회로의 입력 전압이 실효값으로 12 V일 경우 정류 다이오드의 최대 역전압은 몇 V 인가?

  1. 12
  2. 17
  3. 24
  4. 34
(정답률: 42%)
  • 콘덴서 입력형 전파 정류회로에서 최대 역전압은 입력 전압의 2배가 됩니다. 따라서 12V의 경우 최대 역전압은 24V가 됩니다. 그러나 일반적으로 정류 다이오드는 안전 마진을 고려하여 최대 역전압을 2배 이상으로 설정합니다. 따라서 보기에서는 24V보다 큰 값인 34V가 정답으로 주어졌습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 단일 동조 고주파 증폭기의 이득은 LC 회로의 공진주파수에서 최대가 된다. 그 이유는?

  1. 직렬공진회로이기 때문에
  2. 병렬공진회로이기 때문에
  3. 선택도 Q 가 낮으므로
  4. 내부의 극간용량 때문에
(정답률: 48%)
  • 병렬공진회로는 공진주파수에서 저항값이 최대가 되기 때문에 이득도 최대가 됩니다. 따라서 단일 동조 고주파 증폭기의 이득은 LC 회로의 공진주파수에서 최대가 되는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 전력에 대한 설명으로 옳은 것은?

  1. 전류에 의해서 단위시간에 이루어지는 힘의 양을 말한다.
  2. 전류에 의해서 단위시간에 이루어지는 열량의 양을 말한다.
  3. 전류에 의해서 단위시간에 이루어지는 전하의 양을 말한다.
  4. 전류에 의해서 단위시간에 이루어지는 일의 양 즉, 일의 공률을 말한다.
(정답률: 45%)
  • 전류는 단위시간에 이동하는 전하의 양을 말합니다. 따라서 전류에 의해서 단위시간에 이루어지는 일의 양 즉, 일의 공률을 말하는 것이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. TTL 게이트회로의 일부분이다. 다이오드의 사용 목적은?

  1. 트랜지스터 보호
  2. 클램핑
  3. 클리퍼
  4. 리미터
(정답률: 46%)
  • 다이오드는 클램핑 회로에서 사용되어 입력 신호의 최대값과 최소값을 제한하는 역할을 합니다. 이 회로에서는 다이오드가 양쪽으로 역방향으로 연결되어 있어 입력 신호가 양수일 때는 다이오드가 열리지 않고, 음수일 때는 다이오드가 열려 입력 신호가 -0.7V로 제한됩니다. 이렇게 입력 신호의 최대값과 최소값을 제한하여 회로를 보호하는 역할을 합니다. 따라서 정답은 "클램핑"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 그림과 같은 회로의 명칭은?

  1. 동시회로
  2. 반동시회로
  3. Exclusive-OR
  4. Half Adder
(정답률: 39%)
  • 이 회로는 두 개의 입력(A, B)을 받아서 각각의 비트를 더한 결과를 출력하는 회로입니다. 그러나 이 회로는 자리올림(Carry)을 고려하지 않기 때문에, 덧셈 결과가 2가 될 경우에는 오류가 발생합니다. 따라서 이 회로는 반가산기(Half Adder)라고 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반

16. 8100 kHz 반송파를 5 kHz의 주파수로 진폭 변조하였을 때 그 주파수 대역은 몇 kHz 대인가?

  1. 5
  2. 10
  3. 8100±5
  4. 8100±10
(정답률: 67%)
  • 주파수 변조는 원래의 반송파 주파수에 변화를 주는 것이므로, 변조된 신호의 주파수 대역은 변화된 주파수 범위를 나타내게 됩니다. 따라서, 8100 kHz 반송파를 5 kHz의 주파수로 진폭 변조하면 변조된 신호의 주파수 대역은 8100 kHz ± 5 kHz가 됩니다. 따라서, 정답은 "8100±5" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 10진수 15(10)를 BCD 코드로 나타낸 것으로 올바른 것은?

  1. 00010101(BCD)
  2. 00011010(BCD)
  3. 10100101(BCD)
  4. 10101010(BCD)
(정답률: 58%)
  • BCD 코드는 10진수를 4비트씩 나누어 각각을 2진수로 나타내는 코드입니다. 따라서 15(10)를 4비트씩 나누면 0001(1(10)) 0101(5(10))이 됩니다. 이를 BCD 코드로 나타내면 0001 0101이 되므로, 정답은 "00010101(BCD)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 컴퓨터에서 각 구성 요소 간의 데이터 전송에 사용되는 공통의 전송로를 무엇이라 하는가?

  1. 버스(bus)
  2. 포트(port)
  3. 채널(channel)
  4. 인터페이스(interface)
(정답률: 66%)
  • 각 구성 요소 간의 데이터 전송에 사용되는 공통의 전송로를 버스(bus)라고 합니다. 이는 컴퓨터 내부에서 데이터를 전송하는 데 사용되는 통로로, CPU, 메모리, 입출력 장치 등 각각의 구성 요소가 버스를 통해 데이터를 주고받습니다. 따라서 버스는 컴퓨터 시스템에서 중요한 역할을 하며, 컴퓨터의 성능과 속도에 영향을 미칩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. "마이크로프로세서에서 버스 요구 사이클(bus request cycle)은 주변장치가 CPU로 부터 버스 사용을 허락받아 CPU의 간섭없이 독자적으로 메모리와 데이터를 주고 받는 방식인 ( ) 동작에 필요하다. " ( )안에 들어갈 용어는?

  1. request
  2. cycle
  3. DMA
  4. MAR
(정답률: 77%)
  • DMA는 Direct Memory Access의 약자로, 주변장치가 CPU의 개입 없이 직접 메모리와 데이터를 주고 받을 수 있는 방식을 말합니다. 따라서 버스 요구 사이클에서 DMA가 필요한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?

  1. data bus
  2. address bus
  3. register bus
  4. control bus
(정답률: 65%)
  • 버스는 정보를 전달하는 통로이며, 데이터 버스는 데이터를 전달하는데 사용되고, 주소 버스는 주소 정보를 전달하는데 사용된다. 제어 버스는 제어 신호를 전달하는데 사용된다. 하지만 레지스터 버스는 존재하지 않는다. 레지스터는 마이크로프로세서 내부에 있는 저장소이며, 버스를 통해 직접 전달되지 않는다. 따라서 "register bus"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 2진 리플카운터에서 T 플립플롭을 3단으로 연결하였을 때 계수할 수 있는 가장 큰 수는?

  1. 3
  2. 6
  3. 7
  4. 8
(정답률: 45%)
  • T 플립플롭은 2진수를 저장할 수 있는 레지스터이므로, 3개의 T 플립플롭을 연결하면 2^3=8개의 서로 다른 2진수를 저장할 수 있습니다. 하지만 2진수에서 모든 비트가 0인 경우는 계수할 수 없으므로, 2^3-1=7이 가장 큰 계수 가능한 수입니다. 따라서 정답은 "7"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자는?

  1. ROM
  2. RAM
  3. SRAM
  4. DRAM
(정답률: 74%)
  • ROM은 Read-Only Memory의 약자로, 기억된 정보를 읽기는 자유롭지만 내용을 바꾸어 넣을 수 없는 기억소자입니다. 즉, 처음에 정보를 저장할 때만 내용을 변경할 수 있고, 이후에는 읽기만 가능하며 수정이 불가능합니다. 따라서 ROM은 일종의 읽기 전용 메모리로 사용되며, 주로 컴퓨터의 부팅 프로그램이나 고정된 데이터를 저장하는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 리플레시가 필요한 메모리는?

  1. D-RAM
  2. S-RAM
  3. CCD
  4. Shift-register
(정답률: 78%)
  • D-RAM은 동적 램으로, 데이터를 저장하기 위해 충전된 전하를 유지하는 캐패시터를 사용합니다. 이 캐패시터는 시간이 지남에 따라 전하가 누수되기 때문에 주기적으로 리프레시(refresh)가 필요합니다. 반면에 S-RAM은 정적 램으로, 전력이 공급되는 한 데이터를 유지할 수 있기 때문에 리프레시가 필요하지 않습니다. CCD와 Shift-register는 이미지 센서나 디지털 신호 처리에 사용되는 다른 유형의 메모리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 순서도 작성 시 지키지 않아도 될 사항은?

  1. 기호는 창의성을 발휘하여 만들어 사용한다.
  2. 문제가 어려울 때는 블록별로 나누어 작성한다.
  3. 기호 내부에는 처리 내용을 간단명료하게 기술한다.
  4. 흐름은 위에서 아래로, 왼쪽에서 오른쪽으로 그린다.
(정답률: 82%)
  • "기호는 창의성을 발휘하여 만들어 사용한다."는 순서도 작성 시 규칙이 아닌 가이드라인이기 때문에 지키지 않아도 된다. 이는 작성자의 창의성과 상황에 따라 다양한 기호를 사용할 수 있도록 자유롭게 작성할 수 있도록 하는 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 순서도(Flow chart)에 사용되는 기호 중 프로그램의 시작과 끝을 나타내는 기호는?

(정답률: 57%)
  • 정답은 "" 입니다. 이 기호는 프로그램의 시작과 끝을 나타내는 기호로, 프로그램이 시작되는 지점과 끝나는 지점을 나타내며, 이 기호 사이에 있는 모든 과정이 프로그램의 실행 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 주변장치에 해당되는 것은?

  1. 연산 장치
  2. 보조 기억 장치
  3. 제어 장치
  4. 주기억 장치
(정답률: 75%)
  • 보조 기억 장치는 컴퓨터에서 데이터를 저장하고 보관하는 장치로, 하드 디스크, USB, CD-ROM 등이 해당됩니다. 따라서 주기억 장치, 연산 장치, 제어 장치는 모두 데이터를 저장하거나 보관하지 않으므로 보조 기억 장치에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. Excess-3코드(3초과 코드) 표현에 의한 10진수 5의 값은?

  1. 0101
  2. 1000
  3. 1010
  4. 1111
(정답률: 49%)
  • Excess-3 코드는 3을 더한 값으로 10진수를 나타내는 코드입니다. 따라서 10진수 5를 Excess-3 코드로 나타내면 3을 더한 값인 8이 됩니다. 따라서 정답은 "1000"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 중앙처리장치(CPU) 구성에 해당되는 것은?

  1. 보조 기억 장치
  2. 제어 장치
  3. 입력 장치
  4. 출력 장치
(정답률: 70%)
  • 중앙처리장치(CPU)는 컴퓨터 시스템에서 가장 중요한 부품으로, 입력된 데이터를 처리하고 결과를 출력하는 역할을 합니다. 이러한 처리과정에서 CPU는 다양한 기능을 수행하는데, 그 중에서도 명령어를 해석하고 실행하는 역할을 담당하는 것이 제어 장치입니다. 따라서 제어 장치는 CPU 구성에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 대전된 도체 사이에 작용하는 정전 흡인력 또는 반발력을 이용한 계기는?

  1. 열전형 계기
  2. 정류형 계기
  3. 정전형 계기
  4. 유도형 계기
(정답률: 68%)
  • 정전형 계기는 대전된 도체 사이에 작용하는 정전 흡인력 또는 반발력을 이용하여 전류나 전압을 측정하는 계기입니다. 이는 대전된 도체 사이의 전하 차이를 이용하여 측정하기 때문에 정전형 계기라고 불립니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 고속 스위칭 트랜지스터로서의 구비 조건은?

  1. 상승 시간이 짧을 것
  2. 상승 시간이 길 것
  3. 상승 및 하강 시간이 길 것
  4. 하강 시간이 길 것
(정답률: 68%)
  • 고속 스위칭 트랜지스터는 스위칭 작업을 빠르게 수행해야 하므로 상승 시간이 짧을 것이 필요합니다. 상승 시간이 짧을수록 전류가 빠르게 증가하므로 스위칭 속도가 빨라지고, 전력 손실이 적어지기 때문입니다. 따라서 고속 스위칭 트랜지스터로서의 구비 조건은 상승 시간이 짧을 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자측정

31. 1차 코일의 인덕턴스 4[mH], 2차 코일의 인덕턴스 10[mH]를 직렬로 연결했을 때 합성 인덕턴스는 24[mH]였다. 이들 사이의 상호 인덕턴스는?

  1. 2[mH]
  2. 5[mH]
  3. 10[mH]
  4. 19[mH]
(정답률: 64%)
  • 먼저, 직렬 연결된 1차 코일과 2차 코일의 합성 인덕턴스는 다음과 같이 구할 수 있습니다.

    $L_{total} = L_1 + L_2 + 2M$

    여기서 $M$은 상호 인덕턴스입니다. 문제에서 합성 인덕턴스 $L_{total}$이 24[mH]로 주어졌으므로,

    $24[mH] = 4[mH] + 10[mH] + 2M$

    $2M = 24[mH] - 4[mH] - 10[mH] = 10[mH]$

    $M = 5[mH]$

    따라서, 1차 코일과 2차 코일 사이의 상호 인덕턴스는 5[mH]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 피측정 주파수를 계수형 주파수계로 측정하였더니 1분동안에 반복 회수가 72,000회 였다면 피측정 주파수는 몇 Hz 인가?

  1. 300
  2. 600
  3. 900
  4. 1,200
(정답률: 86%)
  • 1분 동안의 반복 회수가 72,000회이므로, 1초당 반복 회수는 72,000/60 = 1,200회입니다. 따라서 피측정 주파수는 1,200Hz입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 볼로미터로 측정할 수 없는 것은?

  1. 고주파 전압 측정
  2. 고주파 전류 측정
  3. 고주파 파형 측정
  4. 마이크로파 전력 측정
(정답률: 55%)
  • 볼로미터는 전압이나 전류를 측정하는데 사용되는데, 고주파 파형은 전압이나 전류의 크기뿐만 아니라 주파수와 위상도 중요한 요소이기 때문에 볼로미터로는 측정할 수 없습니다. 따라서 고주파 파형 측정은 다른 측정기기를 사용해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 참값이 50[V]인 전압을 측정하였더니 51. 4[V] 였다. 이 때의 오차 백분율은?

  1. 1. 3[%]
  2. 1. 4[%]
  3. 1. 5[%]
  4. 2. 8[%]
(정답률: 66%)
  • 오차 백분율은 (측정값-참값)/참값 x 100 으로 계산할 수 있다. 따라서 (51.4-50)/50 x 100 = 2.8[%] 이므로 정답은 2.8[%]이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 정밀급으로 많이 사용되며 교류, 직류에 사용하여도 동일 지시를 하지만 외부 자계의 영향을 받기 쉬운 계기는?

  1. 가동철편형
  2. 전류력계형
  3. 정전형
  4. 가동코일형
(정답률: 58%)
  • 전류력계형은 외부 자계의 영향을 받기 쉬운 계기입니다. 이는 전류력계형이 전류를 측정하기 위해 전류가 흐르는 회로에 직접적으로 연결되어 있기 때문입니다. 따라서 외부 자계의 영향을 받으면 전류 측정값이 왜곡될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 1/4 [W]형 250 [kΩ] 저항기에 흘릴 수 있는 전류의 최대값은?

  1. 0. 1[㎃]
  2. 1 [㎃]
  3. 10 [㎃]
  4. 100 [㎃]
(정답률: 38%)
  • 오옴의 법칙에 따라 V=IR 이므로, 1/4W의 저항기에서 최대 전압은 sqrt(0.25*250*1000)=125V 입니다. 이 때, 최대 전류는 125V/250kΩ=0.5mA 이므로, 1mA보다 작은 0.5mA가 최대 전류입니다. 따라서 정답은 "1 [㎃]"이 아닌 "0.1 [㎃]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 고주파의 주파수 측정에 사용되지 않는 측정법은?

  1. 브리지법
  2. 흡수형 파장계
  3. 레헤르선 파장계
  4. 헤테로다인 주파수계
(정답률: 37%)
  • 브리지법은 저주파에서 주로 사용되는 측정법으로, 고주파의 주파수 측정에는 사용되지 않습니다. 브리지법은 전기 회로의 저항, 인덕턴스, 캐패시턴스 등을 측정하는데 사용됩니다. 따라서 고주파의 주파수 측정에는 흡수형 파장계, 레헤르선 파장계, 헤테로다인 주파수계 등이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 측정자의 부주의에 의하여 발생하는 것으로서 측정기의 눈금을 잘못 읽거나, 부정확한 조정, 부적당한 적용 및 계산의 실수 등에 의하여 발생하는 오차는?

  1. 개인오차
  2. 계통오차
  3. 우연오차
  4. 측정오차
(정답률: 73%)
  • 개인오차는 측정자 개인의 부주의나 실수에 의해 발생하는 오차로, 다른 측정자가 같은 측정을 수행해도 다른 결과가 나올 수 있습니다. 따라서 개인오차는 개인의 특성에 따라 발생하는 개인적인 오차로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. C-M형 전력계에서 진행파 전력을 Pf , 반사파 전력을 Pr이라 했을 때, 측정하고자 하는 부하의 전력은?

  1. Pf (f) Pr
  2. Pf/Pr
  3. Pr/Pf
  4. Pf - Pr
(정답률: 33%)
  • C-M형 전력계는 진행파와 반사파의 전력을 모두 측정할 수 있습니다. 따라서 부하의 전력은 진행파 전력에서 반사파 전력을 뺀 값으로 계산할 수 있습니다. 즉, 부하의 전력은 "Pf - Pr"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. Q 미터의 구성에서 측정 중에 주파수의 잡음이 생기지 않도록 다른 부분과 차폐시키는 부분은?

  1. 고주파 발진부
  2. 입력 감시부
  3. 동조 회로부
  4. Q 지시부
(정답률: 40%)
  • 고주파 발진부는 미터에서 측정 중인 주파수를 발생시키는 부분으로, 이 부분이 다른 부분과 차폐되어 있으면 외부에서 들어오는 잡음이나 간섭을 최소화할 수 있습니다. 따라서 측정 중에 주파수의 잡음이 생기지 않도록 하기 위해서는 고주파 발진부가 차폐되어 있어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 라스터가 가로 한 줄로 되었을 때 고장 진단의 대상이 아닌 것은?

  1. 수직발진관의 그리드 전압
  2. 적분회로의 동기신호 전압파형
  3. 수직출력관의 그리드 전압파형
  4. 수직발진관의 플레이트 전압
(정답률: 36%)
  • 라스터가 가로 한 줄로 되었을 때, 적분회로의 동기신호 전압파형은 고장 진단의 대상이 아닙니다. 이는 적분회로의 동기신호 전압파형이 라스터와 직접적인 연관성이 없기 때문입니다. 적분회로는 입력 신호의 시간적인 누적을 통해 출력을 생성하는 회로이므로, 동기신호의 전압파형과는 관련이 없습니다. 따라서, 적분회로의 동기신호 전압파형은 고장 진단의 대상이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 자기 왜형 진동자를 만들 때 철심을 엷은 판 모양으로 하고 절연하여 겹쳐 쌓아 만드는 이유는?

  1. 공진 주파수 조절을 위해서
  2. 맴돌이 전류를 적게 하기 위해서
  3. 진동을 크게 하기 위해서
  4. 제작비를 적게 들이기 위해서
(정답률: 58%)
  • 철심을 엷은 판 모양으로 만들고 절연하여 겹쳐 쌓으면, 전류가 맴돌면서 진동이 일어나게 됩니다. 이때 맴돌이 전류가 적게 되면, 진동이 더욱 안정적으로 일어나게 되어 자기 왜형 진동자의 공진 주파수를 조절할 수 있습니다. 따라서 이 방법은 공진 주파수를 조절하기 위한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 주사 전자 현미경의 특징에 해당하는 사항이 아닌 것은?

  1. 광학 현미경에 비하여 심도가 깊다.
  2. 입체적인 관찰이 가능하다.
  3. 시료 준비가 쉽다.
  4. 500배 이상의 고배율 적용이 불가능하다.
(정답률: 58%)
  • 500배 이상의 고배율 적용이 불가능한 이유는 주사 전자 현미경의 원리 때문입니다. 주사 전자 현미경은 전자를 이용하여 이미지를 형성하는데, 전자의 파장이 광자(빛)의 파장보다 훨씬 짧기 때문에 고배율 적용이 어렵습니다. 또한, 전자의 진행 방향이 일정하지 않기 때문에 이미지 왜곡이 발생할 수 있습니다. 따라서, 주사 전자 현미경은 고배율 적용이 어렵지만, 광학 현미경보다 높은 해상도와 깊이감 있는 이미지를 제공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. VTR에서 테이프 구동형 전동기의 속도를 수직 동기 신호의 위상에 일치시키기 위하여 테이프에 넣는 신호는?

  1. 서보계 제어 신호
  2. 트랙 조정 신호
  3. 주사 보정 신호
  4. 휘도 신호
(정답률: 34%)
  • 서보계 제어 신호는 전동기의 속도를 정확하게 조절하기 위한 신호로, 수직 동기 신호의 위상에 일치시키기 위해 사용됩니다. 따라서 VTR에서 테이프 구동형 전동기의 속도를 수직 동기 신호와 일치시키기 위해서는 서보계 제어 신호가 필요합니다. 다른 보기인 트랙 조정 신호, 주사 보정 신호, 휘도 신호는 VTR에서 다른 기능을 수행하는 신호들이므로 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 다음 중 잔류편차가 없는 제어 동작은?

  1. ON - OFF동작
  2. P동작
  3. PD동작
  4. PI동작
(정답률: 43%)
  • 잔류편차란, 제어 대상의 출력이 목표값에 도달한 후에도 일정한 범위 내에서 오차가 남아있는 것을 말합니다. PI동작은 비례제어와 적분제어를 결합한 제어 방법으로, 목표값과 현재값의 차이를 비례적으로 제어하면서, 잔류편차를 없애기 위해 적분항을 추가하여 제어합니다. 따라서 PI동작은 잔류편차가 없는 제어 동작입니다. ON-OFF동작은 목표값과 현재값의 차이가 일정 범위 내에서 유지되는 동작이므로 잔류편차가 발생할 수 있습니다. P동작과 PD동작은 비례제어와 미분제어를 결합한 제어 방법으로, 잔류편차를 없애는 적분항이 없기 때문에 잔류편차가 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4과목: 전자기기 및 음향영상기기

46. 전자 현미경의 전자렌즈 세기를 결정하는 것은?

  1. 자장의 세기
  2. 전자의 세기
  3. 분해능의 세기
  4. 배율의 세기
(정답률: 53%)
  • 전자 현미경은 전자를 이용하여 샘플의 구조를 관찰하는데 사용됩니다. 전자는 전자렌즈에 의해 집중되어 샘플에 충돌하고, 그 결과로 생성된 신호를 수집하여 이미지를 생성합니다. 이 때, 전자렌즈의 세기가 전자의 집중도와 이미지의 해상도를 결정합니다. 전자렌즈는 자기장을 이용하여 전자를 집중시키는데, 이 자기장의 세기가 전자렌즈의 세기를 결정합니다. 따라서, 전자 현미경의 전자렌즈 세기를 결정하는 것은 "자장의 세기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고주파 가열을 이용한 것으로 유도가열과 관련된 것은?

  1. 목재의 건조 및 접착
  2. 조리 또는 농,어산물의 가공
  3. 바늘 끝의 야금
  4. 생란의 살충 및 건조
(정답률: 38%)
  • 고주파 가열은 전자기파를 이용하여 물체를 가열하는 기술입니다. 이 중에서 바늘 끝의 야금은 고주파 가열을 이용하여 바늘 끝을 가열하여 사용하는 기술입니다. 이는 바늘을 끝부분부터 빠르게 가열하여 더욱 빠르고 정확한 침투를 가능하게 하며, 의료 분야에서는 생체 조직을 침투하지 않고도 수술이 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 테이프 리코더(tape recorder) 구성에서 테이프의 운동을 조절하며, 일정한 속도로 회전하는 축을 무엇이라고 하는 가?

  1. 핀치 롤러
  2. 테이프 가드
  3. 플라이 휠
  4. 캡스턴
(정답률: 60%)
  • 캡스턴은 테이프 리코더에서 테이프의 운동을 조절하며, 일정한 속도로 회전하는 축을 말합니다. 다른 보기들은 테이프 리코더에서 사용되는 부품이지만, 테이프의 운동을 조절하며 회전하는 축은 캡스턴 뿐입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 녹음기에서 마스킹 효과를 이용하여 히스 잡음을 줄이기 위하여 고안된 것은?

  1. 캡스턴(capstan)
  2. 돌비 시스템(dolby system)
  3. 캔틸레버(cantilever)
  4. 니들(needle)
(정답률: 66%)
  • 돌비 시스템은 녹음 시 히스 잡음을 줄이기 위해 개발된 기술로, 마스킹 효과를 이용하여 히스 잡음을 감소시키는 방식을 채택하고 있습니다. 이를 위해 녹음 시 특정 주파수 대역의 신호를 녹음하지 않고, 잡음을 감소시키는 필터링 작업을 거칩니다. 이러한 기술은 녹음 시 히스 잡음을 크게 감소시키는 효과를 보여주며, 오디오 시스템에서도 널리 사용되고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 라디오 존데의 변환기 중 모발의 변화에 따라 발진주파수를 변화시키는 장치는 무엇을 측정할 때 사용되는가?

  1. 온도
  2. 습도
  3. 기압
  4. 풍력
(정답률: 48%)
  • 라디오 존데의 변환기는 모발의 변화에 따라 발진주파수를 변화시키는데, 모발은 습도에 영향을 받기 때문에 습도를 측정할 때 사용됩니다. 습도가 높으면 모발이 늘어나고, 낮으면 모발이 줄어들기 때문에 발진주파수도 변화하게 됩니다. 따라서 라디오 존데의 변환기를 사용할 때는 습도를 측정하여 정확한 발진주파수를 얻을 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 등화 증폭기의 역할로서 거리가 먼 것은?

  1. 고역에 대한 이득을 낮추어 원음 재생이 실현되도록 한다.
  2. 고음역의 잡음을 감쇠시킨다.
  3. 라디오의 음질을 좋게 한다.
  4. 미약한 신호를 증폭한다.
(정답률: 55%)
  • 등화 증폭기는 라디오 수신기에서 약한 신호를 증폭하여 강한 신호로 바꾸는 역할을 합니다. 이를 통해 라디오의 음질을 좋게 만들 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 항공기가 강하할 때 수직면 내에서의 올바른 코스를 지시하는 것은?

  1. 팬 마커
  2. 로컬라이져
  3. 고니오미터
  4. 글라이드 패드
(정답률: 78%)
  • 글라이드 패드는 항공기가 강하할 때 수직면 내에서의 올바른 코스를 지시하는 장비입니다. 다른 보기들은 항공기의 상태나 위치를 나타내는데 사용되지만, 수직면 내에서의 코스를 지시하는 것은 글라이드 패드만이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 메인 증폭기라고도 하는 전력증폭기의 구성에 해당되지 않는 것은?

  1. 전압증폭단
  2. 이퀼라이저
  3. 전치구동단
  4. 출력단
(정답률: 60%)
  • 이퀼라이저는 음향 조절 장치로, 전력증폭기의 구성 요소가 아닙니다. 전압증폭단, 전치구동단, 출력단은 전력증폭기의 구성 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 초음파 펄스를 금속 등의 물체에 발사하여 반사파를 관측함으로써 물체 내부의 흠, 균열, 불순물 위치와 크기를 알아내는 것은?

  1. 소나
  2. 초음파 가공기
  3. 초음파 세척기
  4. 초음파 탐상기
(정답률: 61%)
  • 초음파 탐상기는 초음파 펄스를 발사하여 물체 내부의 반사파를 측정함으로써 물체 내부의 흠, 균열, 불순물 위치와 크기를 알아내는 기기입니다. 다른 보기들은 초음파를 이용하지만, 특정한 목적으로 사용되는 기기들이므로 정답이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 추치제어에 대한 설명으로 가장 적합한 것은?

  1. 목표 값이 항상 0인 경우의 자동제어
  2. 목표 값이 변화하는 경우 그것에 제어량을 추종시키기 위한 자동제어
  3. 목표 값이 일정한 자동제어
  4. 목표 값이 영원히 변하지 않는 자동제어
(정답률: 74%)
  • 추치제어는 목표 값이 변화하는 경우 그것에 제어량을 추종시키기 위한 자동제어입니다. 이는 제어 대상이나 환경 등의 변화에 따라 제어량을 조절하여 목표 값을 유지하거나 근사하는 것을 의미합니다. 따라서 목표 값이 변화하는 경우에는 추치제어가 필요하며, 이를 위해 제어 시스템은 실시간으로 입력 신호를 측정하고 분석하여 적절한 제어량을 계산하고 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 수신기에 필요한 3가지 요소 중 관계 없는 것은?

  1. 저주파회로
  2. 검파회로
  3. 변조회로
  4. 동조회로
(정답률: 41%)
  • 수신기에 필요한 3가지 요소는 저주파회로, 검파회로, 동조회로입니다. 변조회로는 송신기에서 사용되는 회로로, 수신기와는 관계가 없습니다. 따라서 변조회로가 관계 없는 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 다음 중 광기전력 효과를 이용한 것은?

  1. 태양전지
  2. 전자냉동
  3. 전장발광
  4. 루미네센스
(정답률: 76%)
  • 태양전지는 광기전력 효과를 이용하여 태양광을 전기로 변환하는 장치입니다. 태양광이 태양전지에 닿으면 광전자가 발생하여 전기를 생성합니다. 따라서 태양전지는 광기전력 효과를 이용한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. VTR용 Head의 자성재료로서 구비해야 할 사항을 열거한 것이다. 적당하지 않은 것은?

  1. 기계적, 전자적으로 안정할 것
  2. 보자력이 매우 클 것
  3. 마모성이 클 것
  4. 잡음발생이 적을 것
(정답률: 80%)
  • 마모성이 클 것: Head는 자기 테이프를 지나가면서 마찰하게 되는데, 이 때 마모가 심하면 Head의 수명이 단축될 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 일렉트로 루미네선스(Electro Luminescence, EL)란 무엇인가?

  1. 반도체에 압력을 가하면 기전력이 생기는 현상
  2. 반도체에 열을 가하면 기전력이 생기는 현상
  3. 반도체에 비추는 빛의 양에 따라 전류를 제어하는 현상
  4. 형광체를 포함한 반도체에 전기장을 가하면 빛이 방출되는 현상
(정답률: 53%)
  • 일렉트로 루미네선스는 형광체를 포함한 반도체에 전기장을 가하면 빛이 방출되는 현상입니다. 즉, 전기적인 에너지를 빛으로 변환하는 원리입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 출력이 500W 인 송신기의 공중선에 5A 의 전류가 흐를 때 복사저항은?

  1. 10[Ω]
  2. 20[Ω]
  3. 30[Ω]
  4. 40[Ω]
(정답률: 59%)
  • 복사저항은 전력과 전류, 전압의 관계식인 P=VI^2/R 에서 구할 수 있습니다. 여기서 전력은 500W, 전류는 5A 이므로 전압은 V=500/5=100V 입니다. 따라서 복사저항은 R=V^2/P=100^2/500=20[Ω] 입니다. 따라서 정답은 "20[Ω]" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
