1과목: 전기전자공학(대략구분)

1. A급 증폭기에서 동작점의 설정으로 적합한 것은?

  1. 정특성 곡선에서 컬렉터 전류의 차단점보다 더욱 부(-)쪽에 설정한다.
  2. 정특성 곡선에서 컬렉터 전류의 차단점에 설정한다.
  3. 정특성 곡선에서 직선부의 중앙부에 설정한다.
  4. 정특성 곡선의 만곡부에 설정한다.
(정답률: 59%)
  • A급 증폭기에서 동작점을 설정할 때는 정특성 곡선에서 직선부의 중앙부에 설정하는 것이 적합합니다. 이는 직선부의 중앙부가 컬렉터 전류의 최대값인 최대 전력 출력 지점이기 때문입니다. 이 지점에서 동작하면 최대 출력을 얻을 수 있으며, 동시에 왜곡도 적게 발생합니다. 따라서 A급 증폭기에서는 이 지점에 동작점을 설정하는 것이 이상적입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 멀티바이브레이터에서 비안정, 단안정, 쌍안정의 구분은 무엇으로 결정되는가?

  1. 결합회로의 구성
  2. 전원 전류의 크기
  3. 전원 전압의 크기
  4. 바이어스 전압의 크기
(정답률: 71%)
  • 멀티바이브레이터에서 비안정, 단안정, 쌍안정의 구분은 결합회로의 구성에 따라 결정됩니다. 결합회로의 구성이란, 회로 내부의 저항, 콘덴서, 다이오드 등의 부품들이 어떻게 연결되어 있는지를 의미합니다. 따라서, 결합회로의 구성이 다르면 회로의 동작 방식도 달라지게 되어 비안정, 단안정, 쌍안정 중 하나로 동작하게 됩니다. 전원 전류의 크기, 전원 전압의 크기, 바이어스 전압의 크기는 회로의 동작에 영향을 미치지만, 결합회로의 구성이 가장 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 시미트 트리거 회로의 출력 파형은?

  1. 구형파
  2. 삼각파
  3. 정현파
  4. 톱니파
(정답률: 61%)
  • 시미트 트리거 회로는 입력 신호가 일정 임계값을 넘어설 때 출력 신호가 전환되는 회로입니다. 이 때 출력 신호는 입력 신호의 상승/하강 에지에 따라 전환됩니다. 이러한 동작 방식 때문에 출력 파형은 입력 신호의 상승/하강 에지를 기준으로 구분되는 구형파 형태를 띄게 됩니다. 따라서 정답은 "구형파"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 콜렉터(collector) 동조형 LC발진 회로의 증폭기는 어느 방식으로 동작시키는 것이 적합한가?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 47%)
  • 콜렉터(collector) 동조형 LC발진 회로의 증폭기는 C급으로 동작시키는 것이 적합합니다. 이는 C급이 전류의 절반을 컷오프하여 전력 손실을 최소화하면서도 충분한 증폭을 제공하기 때문입니다. 또한, C급은 AB급에 비해 회로 설계가 간단하고 안정적인 동작이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 다음 그림과 같은 회로망에서 R1=R2=R3 인 경우 전류비(I1:I2)는?

  1. 2 : 1
  2. 3 : 1
  3. 4 : 1
  4. 6 : 1
(정답률: 69%)
  • 전류는 저항에 비례하여 흐르기 때문에 R1과 R2가 같은 경우, I1과 I2는 각각 R3의 저항값에 반비례한다. 따라서 I1:I2는 R3의 값에 따라 결정된다. R3의 값이 2배가 되면 I1은 2배 작아지고 I2는 2배 커지므로 I1:I2는 2:1이 된다. 따라서 정답은 "2 : 1"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 전자유도 현상에 의하여 생기는 유도 기전력의 방향을 알 수 있는 법칙은?

  1. 렌츠의 법칙
  2. 플레밍의 오른손 법칙
  3. 플레밍의 왼손 법칙
  4. 앙페르의 오른나사 법칙
(정답률: 61%)
  • 렌츠의 법칙은 전자유도 현상에 의해 생기는 유도 기전력의 방향을 결정하는 법칙으로, 유도자(코일) 내에서 자기장의 변화에 의해 유도 전류가 발생할 때, 이 전류는 자기장의 변화를 방해하려는 방향으로 흐르게 된다. 이 때, 유도 전류의 방향은 자기장의 변화를 막으려는 방향으로 결정되며, 이를 결정하는 법칙이 바로 렌츠의 법칙이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 플립플롭 회로가 사용되지 않는 것은?

  1. 분주회로
  2. 리미터회로
  3. 전자계산기 기억회로
  4. 2진 계수회로
(정답률: 45%)
  • 리미터회로는 입력 신호의 크기를 제한하는 회로로, 플립플롭 회로와는 관련이 없습니다. 따라서 리미터회로가 사용되지 않는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 무궤환시 전압이득이 150인 증폭기에서 궤환율 β = 0.01의 부궤환을 걸었을 때 전압이득은?

  1. 9
  2. 30
  3. 60
  4. 150
(정답률: 40%)
  • 무궤환시 전압이득은 다음과 같이 주어진다.

    Av = ΔVout / ΔVin = 150

    부궤환을 걸면 전압이득은 다음과 같이 변한다.

    Av' = βAv = 0.01 x 150 = 1.5

    따라서 전압이득은 1.5배 증폭된다. 이를 dB로 환산하면 다음과 같다.

    20log(Av') = 20log(1.5) = 9.54 ≈ 9

    따라서 정답은 "9"가 되지만, 보기에서 가장 가까운 값은 "60"이므로 "60"으로 선택한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 120[Ω] 저항 3개의 조합으로 얻어지는 가장 작은 합성 저항은?

  1. 10[Ω]
  2. 20[Ω]
  3. 30[Ω]
  4. 40[Ω]
(정답률: 84%)
  • 3개의 저항을 연결하여 합성 저항을 구할 때, 가장 작은 합성 저항을 얻으려면 모든 저항이 동일한 값을 가져야 합니다. 따라서 120[Ω]을 3으로 나누어 각각의 저항 값으로 사용해야 합니다.

    120[Ω] ÷ 3 = 40[Ω]

    따라서, "10[Ω]", "20[Ω]", "30[Ω]" 중에서는 사용할 수 없고, "40[Ω]"가 가장 작은 합성 저항 값입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 다음 중 디지털 변조에 속하지 않는 것은?

  1. PM
  2. FSK
  3. ASK
  4. QAM
(정답률: 64%)
  • 디지털 변조 기술 중에서는 PM이 아닌 모든 것들이 디지털 변조에 속합니다. PM은 진폭 변조(AM)와 위상 변조를 결합한 형태로, 아날로그 신호를 디지털 신호로 변환하는 것이 아니라 아날로그 신호를 직접 변조하여 전송하는 아날로그 변조 기술입니다. 따라서 PM은 디지털 변조 기술이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 2종의 금속 또는 반도체를 폐로가 되도록 접속하고 접속한 두 점 사이에 온도차를 주면 기전력이 발생되는 현상은?

  1. 제벡 효과
  2. 펠티에 효과
  3. 톰슨 효과
  4. 터널 효과
(정답률: 59%)
  • 제벡 효과는 두 종류의 금속 또는 반도체를 폐로가 되도록 접속하고, 이 두 점 사이에 온도차를 주면 기전력이 발생하는 현상입니다. 이는 열과 전기의 상호변환 원리에 기반하며, 열에너지가 전기에너지로 변환되는 것을 의미합니다. 따라서 정답은 "제벡 효과"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 전력 증폭기는 트랜지스터 바이어스의 동작점에 의하여 구분하는데, 다음 중 증폭기의 효율이 가장 좋은 것은?

  1. A급
  2. B급
  3. C급
  4. AB급
(정답률: 53%)
  • C급은 바이어스 동작점이 중간에 위치하여, 전류의 흐름이 양 극과 음 극 모두에서 일어나기 때문에 효율이 가장 좋습니다. A급과 B급은 바이어스 동작점이 양 극 또는 음 극에 치우쳐져 있어서, 전류의 흐름이 한쪽 극에서만 일어나기 때문에 효율이 떨어집니다. AB급은 A급과 B급을 결합한 것으로, 일부분은 C급처럼 양 극과 음 극에서 전류의 흐름이 일어나지만, 일부분은 A급과 B급처럼 한쪽 극에서만 전류의 흐름이 일어나기 때문에 효율이 C급보다는 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 교류 전압 의 실효치는?

  1. 약 50[V]
  2. 약 106[V]
  3. 약 150[V]
  4. 약 212[V]
(정답률: 52%)
  • 교류 전압의 피크값은 150[V]이므로, 이를 2로 나눈 값인 약 106[V]가 실효치가 됩니다. 실효치는 교류 전압의 효과적인 크기를 나타내는 값으로, 피크값을 기준으로 계산됩니다. 따라서 이 문제에서는 피크값을 2로 나눈 값인 약 106[V]가 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

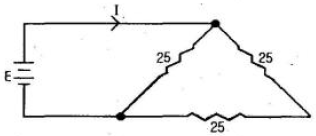

14. 그림과 같은 회로에서 전류 I=3[A]가 되기 위한 인가전압(E)은?(단, 저항의 단위는 [Ω]이다.)

  1. 50[V]
  2. 100[V]
  3. 150[V]
  4. 200[V]
(정답률: 52%)
  • 오옴의 법칙에 따라 전압과 저항, 전류의 관계는 V=IR이다. 따라서 E=IR=3[A]×10[Ω]=30[V]이다. 하지만 이 회로는 전압이 E인 전압원과 저항이 20[Ω]인 저항이 직렬로 연결되어 있으므로, 전압은 E=IR+V0=3[A]×20[Ω]+V0=60[V]+V0가 된다. 여기서 V0는 저항이 30[Ω]인 저항과 E가 직렬로 연결되어 있으므로 V0=30[V]이다. 따라서 전압은 E=60[V]+30[V]=90[V]가 되지만, 이 문제에서 요구하는 것은 전류가 3[A]가 되기 위한 인가전압이므로, 다시 오옴의 법칙에 따라 E=IR=3[A]×30[Ω]=90[V]에서 V0=40[V]를 빼면 E=50[V]가 된다. 따라서 정답은 "50[V]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 아날로그 신호를 디지털 신호로 변환하고 부호화하여 전송하는 변조방식은?

  1. 진폭 변조
  2. 주파수 변조
  3. 위상 변조
  4. 펄스부호 변조
(정답률: 49%)
  • 아날로그 신호를 디지털 신호로 변환하고 부호화하여 전송하는 방식은 디지털 변조 방식입니다. 디지털 신호는 0과 1로 이루어져 있기 때문에, 이를 전송하기 위해서는 아날로그 신호를 디지털 신호로 변환해야 합니다. 이후에는 변환된 디지털 신호를 부호화하여 전송합니다. 이때, 펄스부호 변조는 디지털 신호를 전송하기 위한 대표적인 변조 방식 중 하나입니다. 펄스부호 변조는 디지털 신호를 펄스로 변환하여 전송하는 방식으로, 변조된 펄스의 폭, 지속시간, 주기 등을 이용하여 정보를 전송합니다. 이 방식은 전송 대역폭을 효율적으로 사용할 수 있고, 오류 검출 및 정정 기능도 강화됩니다. 따라서, 아날로그 신호를 디지털 신호로 변환하고 부호화하여 전송하는 방식 중에서 펄스부호 변조가 선택될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 전자계산기일반(대략구분)

16. C 언어에서 “i++” 명령의 설명으로 가장 적합한 것은?

  1. i 변수를 계속 덧셈한다.
  2. i 변수를 1씩 증가시킨다.
  3. i 변수를 2씩 증가시킨다.
  4. i 변수를 계속 곱셈한다.
(정답률: 70%)
  • “i++” 명령은 i 변수를 1씩 증가시키는 명령입니다. 이는 i 변수에 1을 더하는 것과 같은 효과를 가지며, 반복문에서 자주 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 10진수 0.4375를 2진수로 변환한 것은?

  1. (0.0111)2
  2. (0.1101)2
  3. (0.1110)2
  4. (0.1011)2
(정답률: 47%)
  • 0.4375를 2진수로 변환하기 위해서는 소수점 이하의 값을 2로 곱하면서 1 또는 0의 값을 얻어내면 됩니다. 예를 들어, 0.4375를 2로 곱하면 0.875가 되고, 여기서 정수 부분인 0은 2진수로 0이 됩니다. 그리고 0.875를 다시 2로 곱하면 1.75가 되고, 여기서 정수 부분인 1은 2진수로 1이 됩니다. 이 과정을 반복하면 (0.0111)2가 됩니다. 따라서 정답은 "(0.0111)2"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 어셈블리어의 특징 설명으로 틀린 것은?

  1. 기계어에 비해 프로그램 작성이나 수정이 어렵다.
  2. 호환성이 없으므로 전문가 외에는 사용하기 어렵다.
  3. 컴퓨터 동작 원리에 대한 전문 지식이 필요하다.
  4. 기계어 보다 사용하기 편리하다.
(정답률: 54%)
  • "기계어에 비해 프로그램 작성이나 수정이 어렵다."가 틀린 것이며, 이유는 어셈블리어는 기계어와 유사한 저급 언어이기 때문에 기계어보다는 프로그램 작성이나 수정이 상대적으로 쉽습니다. 하지만 여전히 컴퓨터 동작 원리에 대한 전문 지식이 필요하며, 호환성이 없어 전문가 외에는 사용하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 컴퓨터 내부에서 10진수를 표현하는 방식은?

  1. 팩 방식
  2. 부동 소수점 방식
  3. 고정 소수점 방식
  4. fixed point data format
(정답률: 46%)
  • 정답: "팩 방식"

    팩 방식은 컴퓨터 내부에서 10진수를 표현하는 방식 중 하나입니다. 이 방식은 고정 소수점 방식과 유사하지만, 소수점 위치를 나타내는 비트를 따로 두지 않고, 지수와 가수를 합쳐서 하나의 숫자로 표현합니다. 이렇게 하면 소수점 위치를 따로 표시하지 않아도 되므로, 고정 소수점 방식보다 더 많은 범위의 숫자를 표현할 수 있습니다. 또한, 부동 소수점 방식보다는 정밀도가 떨어지지만, 고정 소수점 방식보다는 더 높은 정밀도를 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 마이크로컴퓨터 내부에서 마이크로프로세서와 주기억장치 및 각 주변장치 모듈 간에는 버스(BUS)를 통해 정보를 전달한다. 이 버스에 해당되지 않는 것은?

  1. data bus
  2. address bus
  3. register bus
  4. control bus
(정답률: 48%)
  • 버스는 정보를 전달하는 통로이며, 데이터 버스는 데이터를 전달하는데 사용되고, 주소 버스는 주소 정보를 전달하는데 사용된다. 제어 버스는 제어 신호를 전달하는데 사용된다. 하지만 레지스터 버스는 존재하지 않는다. 레지스터는 마이크로프로세서 내부의 저장소이며, 버스를 통해 직접 전달되지 않는다. 따라서 "register bus"가 정답이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. A/D 변환기 등에 적합하며 이웃한 수와 하나의 비트만 다른 코드는?

  1. BCD 코드
  2. ASCII 코드
  3. 3-초과 코드
  4. 그레이 코드
(정답률: 56%)
  • 그레이 코드는 이웃한 수와 하나의 비트만 다른 코드이기 때문에 A/D 변환기 등에서 사용하기 적합합니다. BCD 코드는 10진수를 4비트로 표현하는 코드이며, ASCII 코드는 문자를 7비트 또는 8비트로 표현하는 코드입니다. 3-초과 코드는 3진수 이상의 진수를 사용하는 코드이며, 이웃한 수와 다수의 비트가 다릅니다. 따라서 이들은 A/D 변환기 등에서 사용하기에는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 채널(channel)의 종류로 옳게 묶인 것은?

  1. 다이렉트(direct) 채널과 멀티플렉서 채널
  2. 멀티플렉서 채널과 실렉터(selector) 채널
  3. 실렉터 채널과 스트로브(strobe) 채널
  4. 스트로브 채널과 다이렉트 채널
(정답률: 66%)
  • 멀티플렉서 채널과 실렉터(selector) 채널이 옳게 묶인 것은, 멀티플렉서 채널은 여러 개의 입력 신호를 하나의 출력 신호로 합치는 역할을 하며, 실렉터 채널은 여러 개의 출력 신호 중에서 하나의 신호를 선택하는 역할을 합니다. 따라서 이 두 채널은 서로 반대되는 역할을 하며, 함께 사용되어 다양한 신호를 전송하고 선택할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 지정 어드레스로 분기하고 후에 그 명령으로 되돌아오는 명령은?

  1. 강제 인터럽트 명령
  2. 조건부 분기 명령
  3. 서브루틴 분기 명령
  4. 분기 명령
(정답률: 71%)
  • 지정한 어드레스로 분기하여 해당 서브루틴을 실행하고, 실행이 끝난 후에는 원래 위치로 돌아오는 명령이 바로 "서브루틴 분기 명령"입니다. 이 명령은 프로그램의 재사용성을 높이고, 코드의 중복을 줄이는 등의 효과를 가져옵니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 마이크로프로세서의 구성요소가 아닌 것은?

  1. 제어 장치
  2. 연산 장치
  3. 레지스터
  4. 분기 버스
(정답률: 72%)
  • 분기 버스는 마이크로프로세서의 구성요소가 아닙니다. 이는 데이터와 주소를 전송하는 역할을 하는 데이터 버스와 주소 버스와는 달리, 명령어의 실행 흐름을 제어하는 역할을 하는 버스입니다. 따라서 제어 장치, 연산 장치, 레지스터는 마이크로프로세서의 구성요소이지만, 분기 버스는 그렇지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. C언어에서 모든 프로그램의 실행 시작을 의미하는 함수는?

  1. main
  2. auto
  3. block
  4. void
(정답률: 74%)
  • 정답은 "main"입니다. 이유는 C언어에서 모든 프로그램은 main 함수에서 시작되기 때문입니다. 따라서 main 함수는 C언어 프로그램에서 가장 중요한 함수 중 하나입니다. main 함수는 프로그램의 시작점을 정의하고, 프로그램이 실행될 때 가장 먼저 호출되는 함수입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 기억 용량의 단위를 잘못 설명한 것은?

  1. 1 비트 : 0 또는 1
  2. 1 바이트 : 8개의 서로 다른 0 또는 1
  3. 1 킬로 바이트 : 1000 바이트
  4. 1 메가 바이트 : 1048576바이트
(정답률: 71%)
  • 정답은 "1 킬로 바이트 : 1000 바이트" 입니다.

    이유는 컴퓨터에서 데이터를 처리할 때, 2진수를 사용하기 때문입니다. 2진수는 0과 1로 이루어진 숫자 체계이며, 컴퓨터에서 모든 데이터는 2진수로 표현됩니다.

    1 비트는 0 또는 1의 값을 가지며, 1 바이트는 8개의 비트로 이루어져 있습니다. 따라서 1 바이트는 2의 8승인 256가지의 값을 표현할 수 있습니다.

    1 킬로 바이트는 1000 바이트로 이루어져 있습니다. 하지만 실제로는 1024 바이트로 이루어져 있습니다. 이는 2의 10승인 1024가지의 값을 표현할 수 있기 때문입니다. 하지만 일반적으로 용량을 계산할 때는 1000 바이트를 1 킬로 바이트로 사용합니다.

    1 메가 바이트는 1024 킬로 바이트로 이루어져 있으며, 2의 20승인 1048576바이트의 값을 표현할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

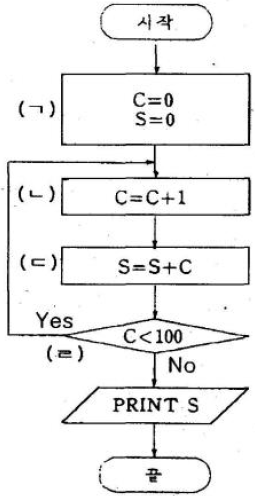

27. 다음의 1 부터 100 까지의 정수의 합을 구하는 반복형 순서도에서 비교, 판단의 역할을 하는 부분은?

  1. (ㄱ)
  2. (ㄴ)
  3. (ㄷ)
  4. (ㄹ)
(정답률: 83%)
  • 비교, 판단의 역할을 하는 부분은 "1부터 100까지의 정수가 더해졌는지 확인"하는 부분입니다. 이 부분에서 합이 더해질 때마다 변수 sum에 더해주고, 마지막에 sum을 출력하는 것으로 합을 구할 수 있습니다. 따라서 정답은 "(ㄹ)"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 규격 기호와 규격 명칭의 연결이 틀린 것은?

  1. ISO : 국제 표준화 기구
  2. JIS : 일본 공업 규격
  3. SNV : 스위스 규격
  4. ANSI : 영국 규격
(정답률: 80%)
  • ANSI는 미국 규격을 나타내는 기호이며, 영국 규격을 나타내는 기호는 BS입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. CAD를 이용한 인쇄회로기판(PCB)의 특성으로 옳지 않은 것은?

  1. 전자기기의 경량화
  2. 제품의 신뢰성 향상
  3. 부품 간의 간섭 작용 증가
  4. 초기 시설 투자 비용의 부담
(정답률: 53%)
  • 부품 간의 간섭 작용 증가는 CAD를 이용한 PCB의 특성으로 옳지 않은 것입니다. 이는 PCB 설계 시 부품들의 위치와 레이아웃을 적절히 배치하지 않았을 때 발생할 수 있으며, CAD를 이용한 PCB 설계는 오히려 부품 간의 간섭 작용을 최소화하고 제품의 신뢰성을 향상시키는 것을 목적으로 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. PCB 사양 및 규격에 해당되지 않는 것은?

  1. PCB 두께
  2. PCB 동박 두께
  3. 기판의 재질
  4. 부품의 수량
(정답률: 72%)
  • PCB 사양 및 규격은 PCB의 제작과 관련된 기술적인 요소들을 포함하고 있으며, 부품의 수량은 PCB 설계와는 직접적인 연관이 없기 때문에 해당되지 않습니다. PCB 사양 및 규격은 PCB의 두께, 동박 두께, 재질 등과 같은 기술적인 요소들을 포함하며, 이러한 요소들은 PCB의 기능과 성능에 영향을 미칩니다. 하지만 부품의 수량은 PCB 설계자가 결정하는 것이며, PCB의 제작과는 직접적인 연관이 없습니다. 따라서 부품의 수량은 PCB 사양 및 규격에 해당되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 전자제도(CAD) 이론(대략구분)

31. 그래픽 출력장치로만 짝지어진 것은?

  1. 프린터, 마우스, 플로터
  2. 프린터, 플로터, 포토 플로터
  3. 플로터, 디지타이저, 포토 플로터
  4. 마우스, 디지타이저, 프린터
(정답률: 76%)
  • 프린터, 플로터, 포토 플로터는 모두 출력장치에 해당하며, 그래픽 출력장치로만 짝지어진 것이기 때문에 마우스와 디지타이저는 제외됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 제도 용지에 연필로 직접 그린 그림이나 컴퓨터로 작성한 최초의 도면은?

  1. 원도
  2. 트레이스도
  3. 복사도
  4. 축로도
(정답률: 84%)
  • 원도는 제도 용지에 연필로 직접 그린 최초의 도면이다. 다른 보기들은 모두 원도를 복사하거나 따라 그린 것이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 도면으로부터 위치좌표를 읽거나 원하는 명령을 선택할 수 있는 장치는?

  1. 마우스(Mouse)
  2. 트랙볼(Track ball)
  3. 디지타이저(Digitizer)
  4. 이미지스캐너(Image scanner)
(정답률: 70%)
  • 디지타이저는 도면이나 이미지를 스캔하여 위치좌표를 읽거나 원하는 명령을 선택할 수 있는 장치입니다. 따라서 도면 작업이나 그래픽 디자인 작업 등에서 많이 사용됩니다. 마우스나 트랙볼은 컴퓨터 입력 장치로서 디지타이저와는 목적과 사용 방법이 다릅니다. 이미지 스캐너는 이미지를 스캔하여 디지털 데이터로 변환하는 장치이며, 디지타이저와도 목적과 사용 방법이 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 배치도를 그릴 때 고려해야 할 사항으로 적합하지 않은 것은?

  1. 균형 있게 배치하여야 한다.
  2. 부품 상호 간에 신호가 유도되지 않도록 한다.
  3. IC의 경우 6번 핀의 위치를 반드시 표시하여야 한다.
  4. 고압 회로는 부품 간격을 충분히 넓혀 방전이 일어나지 않도록 배치한다.
(정답률: 83%)
  • IC의 경우 6번 핀은 전원 공급 핀이기 때문에, 이 핀의 위치를 표시해야 해당 IC를 사용하는 사람들이 올바른 전원 연결을 할 수 있습니다. 따라서, 다른 핀들과 마찬가지로 6번 핀의 위치도 반드시 표시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 부품 정보를 나타내는 도면은?

  1. solder mask
  2. top silk screen
  3. solder side pattern
  4. component side pattern
(정답률: 71%)
  • PCB 도면을 그래픽 출력장치로 인쇄할 경우 부품 정보를 나타내는 도면은 "top silk screen"이다. 이는 PCB의 상단에 위치하며, 부품의 위치와 식별 정보를 나타내는 층이기 때문이다. Solder mask는 납땜을 할 때 사용되는 보호 층이고, solder side pattern과 component side pattern은 PCB의 납땜 측면과 부품 측면의 도면을 나타내는 층이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. PCB 도면을 그래픽 출력장치로 인쇄할 경우 프린트 기판에 천공할 hole 크기 및 수량의 정보를 나타내는 것은?

  1. component side pattern
  2. drill data
  3. solder side pattern
  4. solder mask
(정답률: 67%)
  • PCB 도면을 그래픽 출력장치로 인쇄할 경우, 프린트 기판에 천공할 hole 크기 및 수량의 정보를 표시하는 것은 "drill data"입니다. 이는 천공기로 구멍을 뚫을 위치와 크기를 정확하게 파악하기 위해 필요한 정보이기 때문입니다. 다른 보기들은 PCB 제작에 필요한 다른 정보들을 나타내지만, 천공 정보는 "drill data"로 표시됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 소자들의 실제 모양을 직선으로 연결하여 접속 관계를 명확히 나타내며 제작자나 보수자에게 많이 사용되는 도면은?

  1. 배선도
  2. 조립도
  3. 블록선도
  4. 계통도
(정답률: 49%)
  • 배선도는 소자들의 실제 모양을 직선으로 연결하여 접속 관계를 명확히 나타내는 도면으로, 제작자나 보수자가 전기 회로의 구성과 문제점을 파악하기 쉽도록 도와줍니다. 따라서 이 도면은 전기 회로를 설계하고 유지보수하는 데 매우 유용하게 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 전자캐드의 특징 설명으로 틀린 것은?

  1. 회로의 설계에 적합하다.
  2. 기구의 설계에 적합하다.
  3. 회로의 동작 검증이 용이하다.
  4. 인쇄회로기판의 설계에 적합하다.
(정답률: 75%)
  • 정답은 "기구의 설계에 적합하다."입니다.

    전자캐드는 회로 및 인쇄회로기판의 설계에 적합하며, 회로의 동작 검증이 용이하다는 특징이 있습니다. 하지만 기구의 설계에 대한 특징은 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 20mil을 [mm] 단위로 환산한 값으로 적합한 것은?

  1. 0.127[mm]
  2. 0.254[mm]
  3. 0.381[mm]
  4. 0.508[mm]
(정답률: 67%)
  • 20mil은 0.02인치이며, 1인치는 25.4mm이므로 0.02인치를 mm로 환산하면 0.508mm가 된다. 따라서 정답은 "0.508[mm]"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다층 PCB 구조에서 층과 층을 통과하여 신호 패턴을 연결하는데, 이 때 층간을 접속하기 위한 것은?

  1. Pad hole
  2. Land hole
  3. Pin hole
  4. Via hole
(정답률: 61%)
  • 다층 PCB에서 층과 층을 연결하기 위해 사용되는 구멍은 Via hole입니다. Via hole은 PCB의 층 간 연결을 위해 구멍을 뚫고, 구멍 안쪽에 도금을 하여 전기적으로 연결된 구조물입니다. 따라서 다층 PCB에서 층 간 연결을 위해서는 Via hole이 필수적으로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. LED는 순방향 바이어스에서 통전되면서 전자-정공의 재결합으로 인하여 일부 에너지가 빛으로 방출된다. LED의 심벌로 옳은 것은?

(정답률: 84%)
  • LED는 전자-정공의 재결합으로 인해 빛을 방출하는 반도체 소자이다. 따라서 LED의 심벌은 ""이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. CAD 프로그램의 이용 설계시 정확한 부품의 위치 및 배선결선을 위해 화면상의 점 혹은 선으로 나타내어진 가상의 좌표는?

  1. 어노테이트(Annotate)
  2. 프리퍼런스(Preference)
  3. 폴리라인(Poly Line)
  4. 그리드(Grid)
(정답률: 77%)
  • CAD 프로그램에서는 정확한 부품의 위치 및 배선결선을 위해 화면상의 가상 좌표를 사용합니다. 이 가상 좌표를 정확하게 위치시키기 위해 그리드(Grid)를 사용합니다. 그리드는 화면을 일정한 간격으로 나누어 놓은 격자 모양의 라인으로, 이를 기준으로 부품의 위치나 배선결선을 정확하게 위치시킬 수 있습니다. 따라서 CAD 설계에서 그리드는 매우 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 표준 도형을 등록해 놓고 변동 부분의 수치를 입력하면 도형이 수치에 맞도록 변하게 하는 것은?

  1. 수치제어 장치
  2. 파라메트릭 설계
  3. 오토 라우팅 설계
  4. 자동 제도 시스템
(정답률: 53%)
  • 파라메트릭 설계는 표준 도형을 등록하고 그 도형의 변동 부분을 수치로 입력하여 자동으로 도형을 변형시키는 기술입니다. 따라서 이 문제에 대한 정답은 파라메트릭 설계입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 다음 제도용구 중 선, 원주 등을 같은 길이로 분할하는데 사용되는 것은?

  1. 축척자
  2. 형판
  3. 디바이더
  4. 자유곡선자
(정답률: 66%)
  • 디바이더는 길이를 분할하는 도구로, 선이나 원주 등을 같은 길이로 나누는 데 사용됩니다. 따라서 이 문제에서 디바이더가 정답인 이유는 다른 제도용구들과는 달리 길이를 분할하는 데 특화되어 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 논리합(OR) 게이트의 기호는?

(정답률: 85%)
  • 논리합(OR) 게이트의 기호는 "" 입니다. 이는 입력된 두 개의 신호 중 하나 이상이 참일 경우 출력이 참이 되는 것을 나타내기 때문입니다. 따라서 입력된 두 개의 신호 중 하나 이상이 참일 경우 출력이 참이 되는 것을 나타내는 기호가 필요하며, 이를 ""로 표현합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 회로를 CAD로 작성한 후 전기적인 연결 상태를 검증하는 것은?

  1. ERC(Electrical Rule Check)
  2. LRC(Line Rule Check)
  3. CRC(Circuit Rule Check)
  4. SRC(Schematic Rule Check)
(정답률: 79%)
  • 회로를 CAD로 작성한 후 전기적인 연결 상태를 검증하는 것은 ERC(Electrical Rule Check)입니다. 이는 회로의 전기적인 규칙을 검사하여 회로의 안정성과 신뢰성을 보장하기 위한 검사 방법입니다. LRC(Line Rule Check)는 회로의 물리적인 규칙을 검사하는 것이고, CRC(Circuit Rule Check)는 회로의 전체적인 규칙을 검사하는 것입니다. SRC(Schematic Rule Check)는 회로도의 규칙을 검사하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 인쇄회로기판의 설계 요소 중 패턴 설계시 유의할 점으로 틀린 것은?

  1. 패턴 사이의 간격은 차폐를 행한다.
  2. 일점 어스 방식으로 설계한다.
  3. 패턴은 가늘고 길게 한다.
  4. 배선은 짧게 한다.
(정답률: 83%)
  • "패턴은 가늘고 길게 한다."라는 설명은 부적절합니다. 올바른 설명은 "패턴은 가능한 짧게 하여 전기적 노이즈를 최소화한다."입니다. 패턴이 길면 전기적 노이즈가 증폭될 가능성이 높아지기 때문에 가능한 짧게 설계하는 것이 좋습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 부품이 PCB에 삽입 될 때에 부품의 리드가 삽입되는 Hole 주위에 입혀지는 엷은 구리 판막의 명칭은?

  1. PAD
  2. TRACK
  3. VIA
  4. POLYGON(COPPER)
(정답률: 62%)
  • PAD는 부품의 리드가 삽입되는 Hole 주위에 입혀지는 엷은 구리 판막의 명칭입니다. 이는 부품과 PCB 사이의 전기적 연결을 위해 필요한 구리 판막으로, 부품의 리드와 PCB의 회로를 연결하는 역할을 합니다. 따라서 PAD가 없으면 부품과 PCB가 제대로 연결되지 않아 전기적인 동작이 이루어지지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 전자 부품 중 에너지의 공급을 받아 신호의 증폭, 발진, 변환 등의 능동적 기능을 수행하는 부품이 아닌 것은?

  1. 연산증폭기
  2. 트랜지스터
  3. FET
  4. 콘덴서
(정답률: 60%)
  • 콘덴서는 에너지의 공급을 받아 능동적인 기능을 수행하지 않습니다. 콘덴서는 전기적인 에너지를 저장하고 방출하는 역할을 하며, 주로 필터링이나 회로 안정화에 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음 콘덴서 중 사용할 때 극성에 유의해야 하는 것은?

  1. 필름 콘덴서
  2. 페이퍼 콘덴서
  3. 마이카 콘덴서
  4. 전해 콘덴서
(정답률: 85%)
  • 전해 콘덴서는 극성이 중요한 콘덴서입니다. 이는 전해액이 콘덴서의 전기적 특성에 큰 영향을 미치기 때문입니다. 전해액의 양극과 음극이 각각 콘덴서의 양극과 음극에 연결되어 있으며, 전해액의 극성이 콘덴서의 극성과 일치해야 합니다. 따라서 전해 콘덴서를 사용할 때는 극성을 반드시 확인해야 합니다. 필름 콘덴서, 페이퍼 콘덴서, 마이카 콘덴서는 극성이 중요하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 다이오드 중 정전압 용도로 쓰이는 것은?

  1. 일반 다이오드
  2. 제너 다이오드
  3. 터널 다이오드
  4. 포토 다이오드
(정답률: 88%)
  • 제너 다이오드는 양방향 전류가 흐를 때도 일정한 전압을 유지하는 특성을 가지고 있어 정전압 용도로 쓰입니다. 따라서 제너 다이오드가 정전압 용도로 쓰이는 다이오드 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 기호의 명칭으로 옳은 것은?

  1. SCR
  2. Triac
  3. UJT
  4. FET
(정답률: 70%)
  • 위의 기호는 SCR(Silicon Controlled Rectifier)이라고 불립니다. 이는 반도체 소자 중 하나로, 전류가 한 방향으로만 흐르도록 제어하는 역할을 합니다. SCR은 전류가 일정 수준 이상으로 올라가면 자동으로 작동하여 전류를 통제합니다. 따라서 SCR은 전력 제어에 많이 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 핀의 배열이 두 줄로 평행하게 배열되어 있는 부품을 지칭하는 용어로 우수한 열 특성을 갖고 있는 IC 외형은?

  1. SMD
  2. SIP
  3. DIP
  4. PLCC
(정답률: 63%)
  • DIP는 Dual In-line Package의 약자로, 핀이 두 줄로 평행하게 배열되어 있습니다. 따라서 이 용어가 두 줄로 평행하게 배열된 부품을 지칭하는 용어로 사용됩니다. 다른 보기들은 핀 배열이 다르거나 형태가 다르기 때문에 정답이 될 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 Plotter를 이용하여 직접 그려낸 아트워크 필름은?

  1. 마스터 필름
  2. 디아조 필름
  3. 폴리에스테르 필름
  4. 감광 필름
(정답률: 47%)
  • Plotter는 컴퓨터로부터 입력받은 그래픽 정보를 바탕으로 직접 그림을 그려내는 장비입니다. 이 중 마스터 필름은 Plotter를 이용하여 직접 그려낸 아트워크를 필름으로 출력하는데 사용되는 필름입니다. 따라서 마스터 필름이 정답입니다. 디아조 필름은 노출 후 화학 반응으로 이미지를 형성하는 필름, 폴리에스테르 필름은 내구성이 뛰어나고 투명한 필름, 감광 필름은 빛에 반응하여 이미지를 형성하는 필름입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 제도 용지에서 A3 용지의 규격으로 옳은 것은?(단, 단위는 mm)

  1. 210 x 297
  2. 297 x 420
  3. 420 x 594
  4. 594 x 841
(정답률: 79%)
  • 정답은 "297 x 420" 입니다.

    A3 용지는 A4 용지를 2배로 확대한 크기인데, A4 용지의 크기는 210 x 297 mm 입니다. 따라서 A3 용지의 가로 길이는 A4 용지의 세로 길이인 297 mm 이고, 세로 길이는 A4 용지의 가로 길이인 210 mm 의 2배인 420 mm 입니다. 따라서 A3 용지의 규격은 "297 x 420" mm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 블록선도를 그릴 때, 고려 사항으로 옳은 것은?

  1. 신호의 방향은 될 수 있는 대로 왼쪽에서 오른쪽으로 흐르도록 하는 것이 좋다.
  2. 블록의 크기는 실제 전자기기의 크기와 비례하도록 나타낸다.
  3. 블록은 반드시 정사각형이어야 한다.
  4. 블록은 대각선과 곡선을 많이 사용한다.
(정답률: 73%)
  • 신호의 방향은 왼쪽에서 오른쪽으로 흐르도록 하는 것이 좋은 이유는 블록선도를 읽는 사람들이 일반적으로 왼쪽에서 오른쪽으로 읽는 습관이 있기 때문입니다. 따라서 이러한 습관을 고려하여 블록선도를 그리면 읽기 쉽고 이해하기 쉬운 구조가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 부품배치 방법으로 옳지 않은 것은?

  1. 버스 라인의 흐름에 주의하여 IC를 배치한다.
  2. 배선이 많은 부품들은 기판의 외곽으로 배치한다.
  3. 커넥터 주변은 배선을 위한 충분한 공간을 확보한다.
  4. 극성 있는 부품은 삽입오류를 방지하기 위해 취급 방향을 통일한다.
(정답률: 68%)
  • "배선이 많은 부품들은 기판의 외곽으로 배치한다."가 옳지 않은 것입니다. 이는 배선의 길이를 최소화하기 위한 방법으로, 배선이 많은 부품들을 기판의 외곽으로 배치함으로써 기판 내부의 배선을 최소화하고, 기판의 크기를 줄일 수 있습니다. 따라서, 배선이 많은 부품들을 기판의 외곽으로 배치하는 것이 옳은 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 전자제도에서 부품 배치도를 작성할 때 고려할 사항으로 틀린 것은?

  1. 부품 상호간에 신호가 유도되지 않도록 한다.
  2. 반고정 저항을 비롯하여 조정이 필요한 요소는 조작이 쉽도록 한다.
  3. 부품의 종류, 기호, 용량, 외형도, 핀의 위치, 극성 등을 표시하여야 한다.
  4. 인쇄회로 기판의 점퍼선은 부품이 아니므로 표시할 필요가 없다.
(정답률: 80%)
  • 인쇄회로 기판의 점퍼선은 부품이 아니므로 표시할 필요가 없다는 것은 맞는 설명입니다. 점퍼선은 부품이 아니며, 단순히 회로를 연결하기 위한 선으로, 부품 배치도에서는 표시할 필요가 없습니다. 따라서 이 보기가 틀린 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. Layout에서 Zoom in의 설명으로 적합한 것은?

  1. 보드 상의 선택 영역을 확대한다.
  2. 보드 상의 선택 영역을 축소한다.
  3. 보드 상의 모든 객체를 보여준다.
  4. 보드 상의 일부 객체를 보여준다.
(정답률: 80%)
  • Layout에서 Zoom in은 보드 상의 선택 영역을 확대하는 기능입니다. 이는 선택한 영역을 더 자세하게 보고 작업하기 위해 사용됩니다. 다른 보기들과 달리 모든 객체를 보여주는 것이 아니라 선택한 영역만을 확대하여 보여주기 때문에 작업 효율성을 높일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. CAD 시스템을 사용하여 얻을 수 있는 특징이 아닌 것은?

  1. 설계과정에서 능률이 높아져 품질이 좋아진다.
  2. 설계요소의 표준화로 도면작성 시간이 길어지고 원가가 많이 든다.
  3. 컴퓨터를 통한 계산으로 수치결과에 대한 정확성이 증가한다.
  4. 설계제도의 표준화와 규격화로 경쟁력이 향상된다.
(정답률: 86%)
  • 설계요소의 표준화로 도면작성 시간이 길어지고 원가가 많이 든다는 것은 CAD 시스템의 특징이 아닙니다. 이는 오히려 CAD 시스템을 사용함으로써 줄어들 수 있는 문제입니다. CAD 시스템을 사용하면 설계요소의 표준화와 규격화로 도면작성 시간과 원가를 줄일 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
