1. 다음 중 보통 보링머신을 분류한 것으로 맞지 않는 것은?

  1. 테이블형
  2. 플레이너형
  3. 플로어형
  4. 코어형
(정답률: 63%)
  • 보링머신은 구조와 형태에 따라 테이블형, 플레이너형, 플로어형, 이동형으로 분류합니다.

    오답 노트
    코어형: 보링머신의 분류에 해당하지 않음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 기계 장치의 안전에 대한 사항으로 적합하지 않은 것은?

  1. 일감과 절삭 공구가 회전하는 기계작업을 할 때에는 장갑을 끼지 않는다.
  2. 기계의 전원장치에는 동력 차단장치가 있어야 한다.
  3. 연삭기의 숫돌에는 견고한 안전커버가 있어야 한다.
  4. 선반의 공구대 위에 공구를 올려놓고 작업을 해야 한다.
(정답률: 88%)
  • 선반 작업 시 공구대 위에 공구를 올려놓으면 작업 중 공구가 떨어지거나 회전하는 가공물에 걸려 큰 사고로 이어질 수 있으므로 절대 금지해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 선반 작업에서 절삭가공시 회전수를 구하는 공식은? (단, d = 공작물 직경(㎜), n = 주축의 회전수(rpm), v = 절삭속도이다.)

  1. n = 1000v
  2. n = 1000πd
  3. n = (1000v)/(πd)
  4. n = (πd)/(1000v)
(정답률: 73%)
  • 절삭속도 공식을 회전수 $n$에 대해 정리하여 산출합니다.
    ① [기본 공식] $n = \frac{1000v}{\pi d}$
    ② [숫자 대입] (공식 그대로 적용)
    ③ [최종 결과] $n = \frac{1000v}{\pi d}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 절삭 공구재료의 구비조건으로 적합하지 않은 것은?

  1. 내마모성이 클 것
  2. 형상을 만들기 쉬울 것
  3. 고온에서 경도가 낮고 취성이 클 것
  4. 피삭재보다 단단하고 인성이 있을 것
(정답률: 84%)
  • 절삭 공구는 고속 절삭 시 발생하는 마찰열로 인해 온도가 급격히 상승하므로, 고온에서도 경도가 유지되는 내열성과 잘 깨지지 않는 성질인 인성이 필요합니다.
    따라서 고온에서 경도가 낮고 취성이 클 것이라는 설명은 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 선반 작업에서 원통의 지름이 1/2로 줄어들 때 회전수의 변화는?

  1. 일정하다.
  2. 2배로 증가한다.
  3. 22배로 증가한다.
  4. 감소한다.
(정답률: 82%)
  • 절삭 속도가 일정할 때, 회전수는 지름에 반비례한다는 원리를 이용합니다.
    ① [기본 공식] $n = \frac{1000v}{\pi d}$
    ② [숫자 대입] $n' = \frac{1000v}{\pi (\frac{1}{2}d)}$
    ③ [최종 결과] $n' = 2n$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 광물성유를 화학적으로 처리하여 원액과 물을 혼합하여 사용하며, 표면활성제와 부식방지제를 첨가하여 사용하는 절삭유제는?

  1. 등유
  2. 라드유
  3. 스핀들유
  4. 에멀젼
(정답률: 51%)
  • 에멀젼은 광물성유를 화학적으로 처리하여 물과 혼합한 수용성 절삭유로, 표면활성제와 부식방지제를 첨가하여 냉각 작용과 윤활 작용을 동시에 높인 절삭유제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 밀링 커터 중 기어의 이 모양과 같이 공작물의 형상과 동일한 윤곽을 가진 커터는?

  1. T형 밀링커터
  2. 정면 밀링커터
  3. 플라이 커터
  4. 총형 밀링커터
(정답률: 66%)
  • 총형 밀링커터는 커터의 날 모양이 가공하고자 하는 공작물의 형상(윤곽)과 동일하게 제작되어, 한 번의 통과로 복잡한 형상을 가공할 수 있는 커터입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 선반에서 가공할 수 없는 작업은?

  1. 나사 가공
  2. 기어 가공
  3. 테이퍼 가공
  4. 구멍 가공
(정답률: 74%)
  • 선반은 공작물을 회전시켜 외경, 내경, 나사, 테이퍼, 구멍 가공 등을 수행하는 기계입니다. 기어 가공은 선반이 아닌 호빙 머신, 밀링 머신, 브로칭 머신, 쉐이퍼 등을 사용하여 가공합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 나사 마이크로미터는 나사의 어느 부분을 측정하는 가?

  1. 피치
  2. 바깥지름
  3. 골지름
  4. 유효지름
(정답률: 58%)
  • 나사 마이크로미터는 나사의 산과 골의 평균 지름인 유효지름을 측정하는 전용 측정기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 밀링머신에서 사용하는 절삭공구가 아닌 것은?

  1. 엔드밀
  2. 정면커터
  3. 총형커터
  4. 브로치
(정답률: 77%)
  • 브로치는 전용 브로치 머신에서 사용하는 공구이며, 밀링머신에서는 엔드밀, 정면커터, 총형커터 등을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 기계제도(대략구분)

11. 한 부품에 같은 종류의 구멍이 여러 개가 있다. 구멍의 지시선 위에 “20 - 10 드릴”이라는 구멍 표시의 올바른 해석은?

  1. 구멍의 지름이 20㎜이고, 구멍의 수가 10개이다.
  2. Ø20㎜의 드릴 구멍과 Ø10㎜의 드릴 구멍이 있다.
  3. Ø10㎜의 드릴 구멍이 20㎜ 간격으로 있다.
  4. Ø10㎜의 드릴 구멍이 20개 있다.
(정답률: 65%)
  • 구멍 표시법에서 '개수 - 치수 가공방법' 순으로 표기합니다. 따라서 20-10 드릴은 $\emptyset 10\text{mm}$의 드릴 구멍이 20개 있다는 의미입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같은 면의 지시기호에서 A부에 기입하는 내용은 무엇인가?

  1. 가공 방법
  2. 산술 평균거칠기 값
  3. 컷오프 값
  4. 줄무늬 방향의 기호
(정답률: 76%)
  • 표면 거칠기 지시 기호에서 A 위치는 가공 방법을 기입하는 곳입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

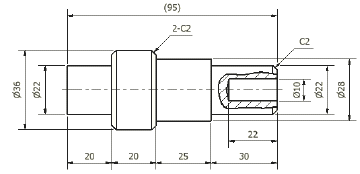

13. 다음 도면에 사용된 치수가 아닌 것은?

  1. 참고 치수
  2. 모떼기 치수
  3. 지름 치수
  4. 반지름 치수
(정답률: 84%)
  • 제시된 도면에서 $(95)$는 참고 치수, $\text{C}2$는 모따기 치수, $\text{Ø}$ 기호는 지름 치수를 나타냅니다. 반지름을 나타내는 $\text{R}$ 기호는 도면에 표시되어 있지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 베어링 호칭번호가 6205인 경우 안지름은 몇 mm인가?

  1. 15
  2. 20
  3. 25
  4. 205
(정답률: 74%)
  • 베어링 호칭번호의 끝 두 자리가 안지름을 결정하며, 04번부터는 해당 숫자에 5를 곱하여 산출합니다.
    ① [기본 공식] $\text{안지름} = \text{호칭번호 끝자리} \times 5$
    ② [숫자 대입] $\text{안지름} = 5 \times 5$
    ③ [최종 결과] $\text{안지름} = 25$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 투상도법에서 그림과 같이 경사진 부분의 실제 모양을 도시하기 위하여 사용하는 투상도의 명칭은?

  1. 부분 투상도
  2. 국부 투상도
  3. 부분 확대도
  4. 보조 투상도
(정답률: 58%)
  • 보조 투상도는 경사면과 같이 정투상도만으로는 실제 모양을 정확히 나타낼 수 없는 부분의 실제 형상을 도시하기 위해 사용하는 투상도입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

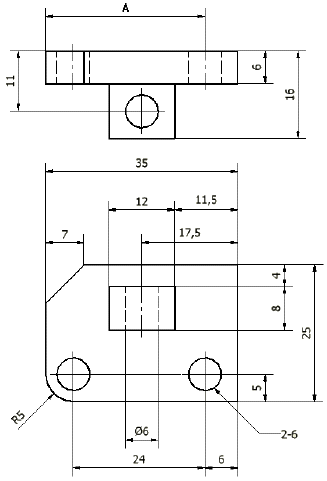

16. 다음 도면에서 A 치수는 얼마인가?

  1. 26
  2. 27
  3. 28
  4. 29
(정답률: 80%)
  • 도면의 평면도에서 치수 A는 왼쪽 끝의 라운드 부분 반지름과 직선 구간의 합으로 계산합니다.
    ① [기본 공식] $A = R + L$
    ② [숫자 대입] $A = 5 + 24$
    ③ [최종 결과] $A = 29$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 기계 제도에서 도형에 나타나지 않으나 공작시의 이해를 돕기 위하여 가공 전 형상이나, 공구의 위치 등을 나타내는데 사용하는 선은?

  1. 파단선
  2. 숨은선
  3. 중심선
  4. 가상선
(정답률: 76%)
  • 가상선은 가는 2점 쇄선으로, 물체의 이동 범위나 가공 전 형상, 공구의 위치 등 실제로는 나타나지 않으나 이해를 돕기 위해 사용하는 선입니다.

    오답 노트
    파단선: 대상물 일부를 파단한 경계 표시
    숨은선: 보이지 않는 부분의 모양 표시
    중심선: 도형의 중심 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같은 입체도에서 화살표 방향이 정면도일 경우 평면도로 가장 적합한 것은?

(정답률: 85%)
  • 제시된 입체도 에서 화살표 방향을 정면으로 보았을 때, 위에서 내려다본 평면도는 중앙 부분이 뚫려 있는 형태여야 합니다. 가 이 형상을 정확하게 나타내고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 구멍 Ø80에 대해 h5, h6, h7, h8 끼워 맞춤 공차를 적용할 때, 치수공차 값이 가장 작은 것은?

  1. h5
  2. h6
  3. h7
  4. h8
(정답률: 78%)
  • 끼워맞춤 공차에서 IT 등급 숫자가 작을수록 공차 범위가 좁아져 정밀도가 높아집니다. 따라서 $h5, h6, h7, h8$ 중 숫자가 가장 작은 $h5$의 치수공차 값이 가장 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 기하공차의 종류를 성격에 따라 구분하고자 할 때 이에 해당하지 않는 것은?

  1. 흔들림 공차
  2. 위치 공차
  3. 자세 공차
  4. 허용 공차
(정답률: 62%)
  • 기하공차는 형상, 자세, 위치, 흔들림 공차로 구분됩니다. 허용 공차는 기하공차의 분류에 해당하지 않는 일반적인 치수 공차 개념입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

21. 내경이 20mm인 실린더에 6㎏f/cm2의 유압이 공급될 때 실린더 로드에 작용하는 힘(㎏f)은 약 얼마인가? (단, 내부 마찰력은 무시한다.)

  1. 9.9
  2. 18.8
  3. 24.4
  4. 37.6
(정답률: 65%)
  • 유압 실린더의 로드에 작용하는 힘은 공급 압력과 피스톤의 단면적을 곱하여 구할 수 있습니다.
    ① [기본 공식] $F = P \times A = P \times \pi \times (D / 2)^2$
    ② [숫자 대입] $F = 6 \times 3.1416$
    ③ [최종 결과] $F = 18.8$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 전진운동과 후진운동을 할 때 실린더 피스톤이 낼 수 있는 힘의 크기가 같은 실린더는?

  1. 단동 실린더
  2. 편로드 복동 실린더
  3. 양로드 복동 실린더
  4. 쿠션 내장형 실린더
(정답률: 84%)
  • 양로드 복동 실린더는 피스톤 양쪽에 로드가 동일하게 돌출되어 있어, 전진 시와 후진 시의 수압 작용 면적이 동일하므로 낼 수 있는 힘의 크기가 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 그림의 밸브 기호에서 제어 위치의 개수는?

  1. 1개
  2. 2개
  3. 3개
  4. 4개
(정답률: 74%)
  • 밸브 기호에서 제어 위치의 개수는 사각형(□) 칸의 개수로 판단합니다.

    제시된 이미지의 기호는 사각형 칸이 3개로 나누어져 있으므로 제어 위치는 3개입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음 중 “2압 밸브”를 “AND 밸브”라고도 하는 이유를 설명한 것이다. 옳은 것은?

  1. 공기 흐름을 정지 또는 통과시켜 주므로
  2. 두 개의 공기 입구 모두에 공압이 작용해야만 출력이 나오므로
  3. 독립적으로 사용되므로
  4. 역류를 방지하기 때문에
(정답률: 89%)
  • AND 밸브(2압 밸브)는 논리 회로의 AND 조건과 같이, 두 개의 입력 포트 모두에 공압이 공급되어야만 출력 포트로 공기가 흐르는 특성을 가지고 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 다음 중 유압유에 비해 압축공기의 특성을 설명한 것으로 틀린 것은?

  1. 탱크 등에 저장이 용이하다.
  2. 온도에 극히 민감하다.
  3. 폭발과 인화의 위험이 거의 없다.
  4. 먼 거리까지도 쉽게 이송이 가능하다.
(정답률: 68%)
  • 압축공기는 유압유와 달리 온도 변화에 민감하지 않아 공압 유닛에는 별도의 냉각 기능이 필요 없습니다.

    오답 노트
    탱크 저장, 폭발 위험 없음, 원거리 이송 가능: 압축공기의 대표적인 장점입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 다음 중 회로의 최고 압력을 제어하는 밸브로써, 유압 시스템 내의 최고 압력을 유지시켜 주는 밸브는?

  1. 릴리프 밸브
  2. 체크 밸브
  3. 압력 스위치
  4. 카운터 밸런스 밸브
(정답률: 78%)
  • 릴리프 밸브는 회로 내의 압력이 설정값 이상으로 상승하는 것을 방지하여 시스템의 최고 압력을 일정하게 유지하고 기기를 보호하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 다음 중 공압 조정 유닛의 구성요소에 속하지 않는 것은?

  1. 필터
  2. 냉각기
  3. 압력 조절 밸브
  4. 윤활기
(정답률: 50%)
  • 공압 조정 유닛(F.R.L Unit)은 필터(Filter), 압력 조절 밸브(Regulator), 윤활기(Lubricator)로 구성됩니다.

    오답 노트
    냉각기: 유압 시스템이나 공기압축기 본체에 부착되는 장치이며, 조정 유닛의 구성 요소는 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 압축기로부터 토출되는 고온의 압축공기를 공기건조기 입구 온도 조건에 알맞게 냉각시켜 수분을 제거하는 장치는?

  1. 애프터 쿨러
  2. 자동 배출기
  3. 스트레이너
  4. 공기 필터
(정답률: 80%)
  • 애프터 쿨러는 압축기에서 나온 고온의 압축공기를 냉각시켜 응축수를 생성함으로써 수분을 제거하는 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 유압 시스템의 압력제어 밸브에 속하지 않는 것은?

  1. 릴리프 밸브
  2. 감압 밸브
  3. 카운터 밸런스 밸브
  4. 체크 밸브
(정답률: 62%)
  • 체크 밸브는 유체를 한쪽 방향으로만 흐르게 하여 역류를 방지하는 방향 제어 밸브의 일종으로, 압력을 제어하는 밸브가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 공압 장치의 특징을 설명한 것으로 틀린 것은?

  1. 압축 공기의 에너지를 쉽게 얻을 수 있다.
  2. 동력 전달 방법이 간단하고 용이하다.
  3. 힘의 증폭 및 속도 조절이 용이하다.
  4. 정확한 위치 결정 및 중간 정지가 용이하다.
(정답률: 66%)
  • 공압은 공기의 압축성 때문에 응답 속도가 일정하지 않고 제어가 까다로워, 정확한 위치 결정이나 중간 정지를 구현하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 메카트로닉스 일반(대략구분)

31. 다음 중 수치제어 공작기계(NC 공작기계)는 자동 생산 시스템의 어떤 분야에 속하는가?

  1. 자동 가공
  2. 자동 조립
  3. 자동 설계
  4. 자동 검사
(정답률: 84%)
  • NC(수치제어) 공작기계는 컴퓨터 수치 제어를 통해 공구의 이동 경로를 정밀하게 조절하여 재료를 깎거나 구멍을 뚫는 등 자동으로 가공하는 시스템에 속합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. CCD 카메라로 읽은 화상을 보고 대상 물체의 모양이나 양호 또는 불량 상태를 판별하는 센서는?

  1. 로드 셀
  2. 광전 센서
  3. 비전 센서
  4. 근접 센서
(정답률: 60%)
  • CCD 카메라를 통해 획득한 이미지(화상)를 분석하여 물체의 모양, 치수, 결함 여부 등을 판별하는 센서는 비전 센서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 공장 자동화의 추진 목적과 가장 거리가 먼 것은?

  1. 생산성 향상
  2. 품질의 균일화
  3. 제품 고급화
  4. 원가 절감
(정답률: 77%)
  • 공장 자동화의 핵심은 표준화된 공정을 통해 생산성을 높이고 품질을 균일하게 유지하며 원가를 절감하는 것입니다. 모든 제품을 동일한 규격으로 대량 생산하는 특성상, 개별적인 제품 고급화와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음 래더 다이어그램에 따라 PLC 명령문을 코딩할 때 잘못된 것은?

  1. 001 : AND 001로 코딩한다.
  2. 002 : OR 002로 코딩한다.
  3. 003 : AND NOT으로 코딩한다.
  4. 012 : OUT 012로 코딩한다.
(정답률: 60%)
  • 래더 다이어그램에서 001과 002는 병렬로 연결되어 있으므로 논리적으로 OR 관계에 해당합니다. 따라서 001을 AND로 코딩한다는 설명은 잘못되었습니다.

    오답 노트
    002 : OR 관계이므로 정답
    003 : B접점(비접점)이므로 AND NOT 정답
    012 : 출력 코일이므로 OUT 정답
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 산업용 다관절 로봇이 3차원 공간에서 임의의 위치와 방향에 있는 물체를 잡는데 필요한 자유도는?

  1. 3
  2. 4
  3. 5
  4. 6
(정답률: 78%)
  • 3차원 공간에서 물체의 임의의 위치(x, y, z축 이동)와 방향(roll, pitch, yaw 회전)을 모두 제어하기 위해서는 총 6개의 자유도가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 산업 현장에서 사용되고 있는 로봇이 경제적이고 실질적으로 이용될 수 있는 분야에 대한 기준이 아닌 것은?

  1. 위험한 작업
  2. 간단한 반복 작업
  3. 검사가 필요하지 않는 작업
  4. 변화가 자주 일어나는 작업
(정답률: 86%)
  • 산업용 로봇은 정해진 동작을 정확하고 빠르게 반복할 때 경제성이 극대화됩니다. 변화가 자주 일어나는 작업은 로봇의 프로그램을 매번 수정해야 하므로 효율성과 경제성이 크게 떨어집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 불연속 동작의 대표적인 것으로 제어량이 목표값에서 어떤 양만큼 벗어나면 미리 정해진 일정한 조작량이 대상에 가해지는 제어는?

  1. 온 오프 제어
  2. 비례 제어
  3. 미분 동작 제어
  4. 적분 동작 제어
(정답률: 46%)
  • 제어량이 목표값에서 벗어났을 때 조작량을 '켜짐(On)' 또는 '꺼짐(Off)'의 두 가지 상태로만 제어하는 불연속 동작의 대표적인 방식은 온 오프 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 자동제어의 종류를 신호 특성에 따라 분류할 때 이에 속하는 것은?

  1. 서보기구
  2. 아날로그 제어
  3. 자력 제어
  4. 타력 제어
(정답률: 63%)
  • 자동제어는 전달되는 신호의 특성에 따라 연속적인 값인 아날로그 제어와 이산적인 값인 디지털 제어로 분류합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. PLC 프로그램에 대한 설명 중 틀린 것은?

  1. 입력 조건 없이는 모선에 출력을 지정할 수 없다.
  2. 동일한 출력 코일을 두 번 이상 사용할 수 있다.
  3. 더미 접점을 사용하여 출력할 수 있다.
  4. 신호의 흐름은 좌에서 우로 또는 위에서 아래로 흐르게 한다.
(정답률: 72%)
  • PLC 프로그램 작성 시 출력 코일은 프로그램 내에서 단 한 번만 사용해야 합니다. 동일한 출력 코일을 중복해서 사용할 경우, 마지막에 작성된 코일의 상태가 이전 상태를 덮어쓰는 이중 코일 문제가 발생하여 오작동의 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 금속체나 자성체에서 발생되는 전계나 자계의 변화를 감지하여 접점을 개폐하며 물체와 직접 접촉하지 않고 검출하는 스위치는?

  1. 수동 스위치
  2. 근접 스위치
  3. 광전 스위치
  4. 액면 스위치
(정답률: 70%)
  • 금속체나 자성체의 전계·자계 변화를 감지하여 비접촉식으로 물체를 검출하는 스위치는 근접 스위치입니다.

    오답 노트
    광전 스위치: 빛을 이용하여 검출함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

41. 일반적인 PLC 제어와 릴레이 제어의 특성을 비교 설명한 것으로 틀린 것은?

  1. PLC 제어는 릴레이 제어보다 고장 부위 발견이 어렵다.
  2. PLC 제어는 릴레이 제어보다 제어반의 크기는 작다.
  3. PLC 제어는 릴레이 제어보다 고속 동작이 가능하다.
  4. PLC 제어는 릴레이 제어보다 시스템 구성 시간이 짧다.
(정답률: 71%)
  • PLC 제어는 소프트웨어적으로 로직을 구성하므로, 릴레이 제어와 같은 하드웨어 배선 방식보다 고장 부위 발견이 훨씬 쉽습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 다음 중 PLC의 기능이 아닌 것은?

  1. 입, 출력 데이터 처리 기능
  2. 서보 기능
  3. 시퀀스 처리 기능
  4. 타이머와 카운터 기능
(정답률: 60%)
  • PLC는 입, 출력 데이터 처리, 시퀀스 처리, 타이머 및 카운터 기능을 기본적으로 수행하지만, 서보 기능은 정밀한 위치 제어를 위해 루프를 형성하는 별도의 제어 영역입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 시퀀스 제어와 되먹임 제어를 비교할 때 되먹임 제어계에서 반드시 필요한 제어요소는?

  1. 구동장치
  2. 신호처리 및 제어장치
  3. 입, 출력 비교장치
  4. 응답속도 가속장치
(정답률: 79%)
  • 되먹임 제어(피드백 제어)는 출력된 결과를 다시 입력 측으로 보내어 목표값과 비교함으로써 오차를 수정하는 방식이므로, 입, 출력 비교장치가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. PLC하드웨어 구조에서 외부 입, 출력 기기의 노이즈가 PLC의 CPU쪽에 전달되지 않도록 하기 위하여 사용되는 소자는?

  1. 다이오드
  2. 트랜지스터
  3. LED
  4. 포토 커플러
(정답률: 60%)
  • 포토 커플러는 발광부와 수광부로 구성되어 빛을 통해 신호를 전달하므로, 전기적으로 물리적 절연이 가능하여 외부의 노이즈가 CPU로 전달되는 것을 차단합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 자동화 시스템의 구성 장치와 거리가 가장 먼 것은?

  1. 수치 제어 선반
  2. PLC
  3. 무인 운반차
  4. 범용 밀링
(정답률: 81%)
  • 자동화 시스템은 스스로 작동하는 제어 장치가 포함되어야 하나, 범용 밀링은 작업자가 직접 조작하는 일반적인 기계이므로 자동화 장치와 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 1 또는 0과 같이 하나의 입력에 대하여 항상 그에 대응하는 출력을 발생하게 하고, 다음에 새로운 입력이 주어질 때까지 그 상태를 안정적으로 유지하는 회로로서 컴퓨터 집적 회로 속에서 기억 소자로 사용되는 것은?

  1. 금지 회로
  2. 플립 플롭 회로
  3. 인터록 회로
  4. 선행 우선 회로
(정답률: 78%)
  • 하나의 입력에 대해 대응하는 출력을 발생시키고, 새로운 입력이 들어올 때까지 그 상태를 유지하여 기억 소자로 활용되는 회로는 플립 플롭 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 유접점 회로와 비교하여 무접점 회로의 특징을 설명한 것 중 옳지 않은 것은?

  1. 수명이 길다.
  2. 응답 속도가 빠르다.
  3. 소형화에 적합하다.
  4. 전기적 노이즈에 강하다.
(정답률: 72%)
  • 무접점 회로는 반도체 소자를 사용하므로 기계적 마찰이 없어 수명이 길고 응답 속도가 빠르며 소형화에 유리하지만, 전기적 노이즈에 취약하다는 단점이 있습니다.

    오답 노트
    전기적 노이즈에 강하다: 무접점 회로는 노이즈에 매우 민감함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 그림과 같은 계전기 접점 회로를 간단히 한 논리식은?

  1. A
  2. A'
  3. AㆍB
  4. A+B
(정답률: 48%)
  • 제시된 회로는 접점 $A$와 (접점 $A$ 또는 접점 $B$)가 직렬로 연결된 구조입니다. 이를 논리식으로 나타내면 흡수 법칙에 의해 다음과 같이 정리됩니다.
    $$A \cdot (A + B) = A$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 전자석에 의해 접점을 개폐하는 전자 접촉기와 부하의 과전류에 의해 동작하는 열동 계전기가 조합된 장치는?

  1. 보조 계전기
  2. 시간 계전기
  3. 플리커 계전기
  4. 전자 개폐기
(정답률: 82%)
  • 전자 접촉기(MC)의 개폐 기능과 열동 계전기(THR)의 과전류 보호 기능을 하나로 조합한 장치는 전자 개폐기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 두 개 이상의 전자 계전기가 동시에 동작하는 것을 방지하기 위해 사용하는 회로는?

  1. 자기 유지회로
  2. 인터록 회로
  3. 경보 회로
  4. 검출 회로
(정답률: 84%)
  • 두 개 이상의 전자 계전기가 동시에 동작하는 것을 방지하여 기기의 파손이나 사고를 막는 회로는 인터록 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 동작 특성을 여러 가지 기호로 표현할 때 다음 중 그 특성이 다른 하나는?

(정답률: 59%)
  • 기호는 병렬 연결 구조로 두 입력 중 하나만 연결되어도 출력이 나오는 OR 회로를 나타내므로, NOT 회로를 나타내는 나머지 기호들과 특성이 다릅니다.

    오답 노트
    , , : 모두 NOT 회로
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 입력 신호 주파수의 1/2의 출력 주파수를 얻는 플립 플롭은?

  1. JK 플립플롭
  2. D 플립플롭
  3. T 플립플롭
  4. RS 플립플롭
(정답률: 60%)
  • T 플립플롭은 Toggle(반전) 특성을 가지고 있어, 입력 신호가 들어올 때마다 출력 상태를 반전시킵니다. 따라서 입력 신호가 2번 들어와야 출력의 1주기가 완성되므로, 출력 주파수는 입력 주파수의 $1/2$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 그림과 같은 기호의 명칭은?(관련 규정 개정전 문제로 여기서는 기존 정답인 1번을 누르면 정답 처리됩니다. 자세한 내용은 해설을 참고하세요.)

  1. 수동 복귀 접점
  2. 한시 복귀 접점
  3. 전자접촉기 접점
  4. 제어기 접점(드럼형)
(정답률: 57%)
  • 제시된 기호 는 수동 복귀 접점을 의미합니다. 다만, 현재는 규정 개정으로 인해 폐기된 기호임을 참고하시기 바랍니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 시퀀스 제어회로에서 기동 스위치를 ON하여도 제어 회로가 인칭회로처럼 동작하여 연속적으로 정상 동작을 할 수 없다. 이 때 어떤 회로를 추가로 구성하면 연속적으로 정상동작을 시킬 수 있는가?

  1. 인터록 회로
  2. 자기유지 회로
  3. 부정 회로
  4. 지연 회로
(정답률: 70%)
  • 기동 스위치를 떼더라도 회로가 계속 동작하여 연속적인 정상 동작을 가능하게 하려면, 출력 릴레이의 접점을 이용하여 전원을 계속 공급하는 자기유지 회로를 구성해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 그림에 대한 논리식으로 맞는 것은?

(정답률: 64%)
  • 회로도를 분석하면 입력 $A, B$가 AND 게이트를 거쳐 곱해진 후, NOT 게이트를 통해 최종 반전됩니다.
    따라서 논리식은 다음과 같습니다.
    $$Y = \overline{A \cdot B}$$
    이는 와 일치합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 다음 계전기 문자 기호에서 유지 계전기에 해당하는 것은?

  1. BR
  2. GR
  3. KR
  4. PR
(정답률: 69%)
  • 계전기 문자 기호에서 KR은 Keep Relay의 약자로 유지 계전기를 의미합니다.

    오답 노트
    BR: 평행계전기
    GR: 지락계전기
    PR: 역전방지계전기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 입력 신호가 하이(High)이면 출력은 로우(Low)이고, 입력 신호가 로우(Low)이면 출력이 하이(High)가 나오는 논리 회로는?

  1. AND
  2. OR
  3. NOT
  4. NAND
(정답률: 78%)
  • 입력 신호를 반전시켜 하이(High)는 로우(Low)로, 로우(Low)는 하이(High)로 출력하는 회로는 NOT 게이트(반전 회로)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 논리식이 틀린 것은?

(정답률: 53%)
  • 불 대수의 흡수 법칙에 따라 $A \cdot (A + B) = A$가 성립해야 합니다.
    풀이 과정: $A \cdot (A + B) = A \cdot A + A \cdot B = A + A \cdot B = A(1 + B) = A$
    따라서 는 결과값이 $B$로 표기되어 있어 틀린 논리식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 미리 정해진 순서에 따라 제어의 각 단계를 진행하는 제어방식은?

  1. 자동 제어
  2. 시퀀스 제어
  3. 조건 제어
  4. 피드백 제어
(정답률: 88%)
  • 시퀀스 제어는 미리 정해진 순서(Sequence)와 조건에 따라 제어의 각 단계를 순차적으로 진행하는 제어 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 그림의 기호는 무엇을 나타내는가?

  1. 직류 전동기
  2. 유도 전동기
  3. 직류 발전기
  4. 교류 발전기
(정답률: 72%)
  • 제시된 이미지 의 기호 IM은 Induction Motor의 약자로, 유도 전동기를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
