전자기기기능장 필기 기출문제복원 (2006-04-02)

전자기기기능장
(2006-04-02 기출문제)

목록

1과목: 임의구분

1. FET의 설명 중 옳지 않은 것은?

  1. 전압제어용 소자이다.
  2. BJT에 비해서 입력 임피던스가 높다
  3. BJT에 비해서 잡음 특성이 양호하며, 소 신호를 취급하기가 좋다.
  4. 소스와 게이트 사이에는 순방향 바이어스를 걸어준다.
(정답률: 80%)
  • FET의 설명 중 옳지 않은 것은 "소스와 게이트 사이에는 순방향 바이어스를 걸어준다." 이다. FET는 역방향 바이어스를 걸어주어야 한다. 이는 게이트와 소스 사이의 pn 접합을 역방향으로 유지하여 게이트 전류를 막아주기 때문이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 명령어 형식 중에서 스택(stack)을 필요로 하는 것은?

  1. 0-주소 명령어
  2. 1-주소 명령어
  3. 2-주소 명령어
  4. 3-주소 명령어
(정답률: 93%)
  • 스택(stack)은 후입선출(LIFO) 구조로 데이터를 저장하는 자료구조입니다. 따라서 스택을 사용하는 명령어 형식은 데이터를 스택에 push하거나 pop하는 형태를 가지고 있습니다. 이러한 명령어 형식은 0-주소 명령어입니다. 0-주소 명령어는 연산에 필요한 데이터를 스택에서 pop하여 사용하고, 결과를 다시 스택에 push하는 형태로 동작합니다. 따라서 스택을 사용하는 명령어 형식은 0-주소 명령어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 초음파의 에너지를 크게 했을 때 일어나는 현상이 아닌 것은?

  1. 공동현상
  2. 산화작용
  3. 발광작용
  4. 입자의 집합작용
(정답률: 88%)
  • 초음파는 고주파수 소리의 일종으로, 에너지가 높을수록 진동이 강해지고 물체에 더 큰 영향을 미칩니다. 따라서 초음파의 에너지를 크게 했을 때 일어나는 현상으로는 공동현상, 산화작용, 입자의 집합작용 등이 있습니다. 그러나 발광작용은 초음파와는 직접적인 관련이 없는 현상으로, 정답으로 선택되었습니다. 발광작용은 물질이 빛을 방출하는 현상으로, 화학반응이나 전자의 이동 등에 의해 발생합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 잡음지수 8[dB]이고, 이득 10[dB]인 증폭기에 잡음지수 11[dB], 이득 10[dB]인 증폭기를 직렬로 했을 때의 종합 잡음지수는?

  1. 1.9[dB]
  2. 8[dB]
  3. 9[dB]
  4. 19[dB]
(정답률: 87%)
  • 잡음지수는 로그 스케일로 측정되기 때문에, 두 개의 증폭기를 직렬로 연결할 때는 각 증폭기의 잡음지수를 더한 후, 이득을 더한 다음 전체적으로 로그 스케일로 변환해야 합니다.

    따라서, 첫 번째 증폭기의 잡음지수 8[dB]과 두 번째 증폭기의 잡음지수 11[dB]를 더한 값은 19[dB]입니다. 이들의 이득 10[dB]을 더한 값은 20[dB]입니다. 이를 로그 스케일로 변환하면 9[dB]가 됩니다. 따라서, 종합 잡음지수는 9[dB]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 리플레시(refresh)가 필요한 반도체 메모리는?

  1. SRAM
  2. DRAM
  3. EPROM
  4. Mask ROM
(정답률: 83%)
  • DRAM은 동적인 메모리로, 정보를 저장하는 셀에 전하를 유지하기 위해 주기적으로 리프레시(refresh)가 필요합니다. 따라서 리플레시가 필요한 반도체 메모리는 DRAM입니다. SRAM은 정적인 메모리로, 리프레시가 필요하지 않습니다. EPROM과 Mask ROM은 읽기 전용 메모리로, 정보를 변경할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 반도체에 관한 설명 중 옳지 않은 것은?

  1. 매우 낮은 온도에서 절연체가 된다.
  2. 온도가 상승함에 따라 저항 값이 감소한다.
  3. 전기적 전도성은 금속과 절연체의 중간적 성질을 갖는다.
  4. 불순물이 섞이면 저항 값이 증가한다.
(정답률: 80%)
  • 불순물이 섞이면 저항 값이 증가하는 이유는 불순물이 반도체의 결정 구조를 방해하여 전자의 움직임을 방해하기 때문입니다. 이로 인해 전자의 이동이 어려워지고 전기 저항이 증가하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 논리회로 중 fan-out이 가장 적은 논리회로는?

  1. TTL gate
  2. DTL gate
  3. RTL gate
  4. HTL gate
(정답률: 89%)
  • fan-out이란 출력 신호가 입력으로 들어가는 게이트의 개수를 의미합니다. fan-out이 적을수록 출력 신호가 강력해지고, 회로의 안정성이 높아집니다.

    그 중 fan-out이 가장 적은 논리회로는 RTL gate입니다. RTL gate는 Resistor-Transistor Logic gate의 약자로, 저전압에서 동작하는 게이트로서, 출력 신호가 입력으로 들어가는 게이트의 개수가 적습니다. 이는 회로의 안정성을 높이고, 속도를 빠르게 만들어줍니다. 따라서 fan-out이 가장 적은 논리회로는 RTL gate입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 평균 반지름 5[cm], 감은 횟수 10회의 원형 코일 중심의 자장 세기가 100[AT/m]일 때 코일에 흐르는 전류는?

  1. 1[A]
  2. 2[A]
  3. 3[A]
  4. 4[A]
(정답률: 67%)
  • 자기장의 세기는 다음과 같이 구할 수 있습니다.

    B = μ0 * n * I

    여기서 B는 자기장의 세기, μ0는 자유공간의 자기유도율, n은 코일의 밀도, I는 전류입니다.

    반지름이 5[cm]인 원형 코일의 둘레는 2πr = 10π[cm]입니다. 감은 횟수가 10회이므로 총 감은 수는 n = 10입니다.

    따라서 자기장의 세기는 다음과 같습니다.

    B = μ0 * n * I = 4π * 10^-7 * 10 * I = 4π * 10^-6 * I [T]

    여기서 T는 테슬라를 나타내는 단위입니다.

    문제에서 자장 세기가 100[AT/m]이므로, T로 환산하면 다음과 같습니다.

    100[AT/m] = 100 * 10^-3 [T]

    따라서,

    4π * 10^-6 * I = 100 * 10^-3

    I = 25 / π [A]

    약 7.96[A]가 나오지만, 보기에서 가장 가까운 값은 "1[A]"입니다. 이는 문제에서 주어진 조건에서는 코일에 흐르는 전류가 1[A] 이하라는 것을 의미합니다. 이유는 코일의 내부 저항이나 외부 회로의 제한 등이 있을 수 있기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. FM 수신기에서 입력 신호가 없거나 적을 경우에 내부 잡음을 억제하는 회로는?

  1. 진폭 제한기
  2. 스켈치 회로
  3. 디엠퍼시스
  4. 주파수 판별기
(정답률: 81%)
  • FM 수신기에서 입력 신호가 없거나 적을 경우에 내부 잡음을 억제하는 회로는 스켈치 회로입니다. 스켈치 회로는 입력 신호가 없을 때는 출력 신호를 0으로 유지하고, 입력 신호가 있을 때는 출력 신호를 입력 신호의 진폭으로 바꾸어 출력하는 회로입니다. 이를 통해 입력 신호가 없을 때는 내부 잡음을 억제할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 자동 제어계의 주파수 영역 내에서의 성능을 설명해 주는 정수가 아닌 것은?

  1. 대역폭(bandwidth)
  2. 분리도(cutoff rate)
  3. 계단 응답(step response)
  4. 공진 주파수(resonance frequency)
(정답률: 75%)
  • 계단 응답(step response)은 자동 제어계가 입력 신호로 계단 함수를 받았을 때 출력이 어떻게 변화하는지를 나타내는 것으로, 주파수 영역 내에서의 성능을 설명하는 것이 아니기 때문에 정답이 될 수 없습니다. 대역폭은 자동 제어계가 입력 신호의 주파수를 얼마나 잘 따라갈 수 있는지를 나타내는 것이고, 분리도는 입력 신호와 출력 신호 간의 주파수 차이를 나타내는 것입니다. 공진 주파수는 시스템이 공진하는 주파수를 나타내는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 자동 제어 조절계의 제어 편차가 검출될 때 편차가 변화하는 속도에 비례하여 조작량을 가감하도록 하는 동작은?

  1. on-off 동작
  2. 비례위치 동작
  3. 적분 동작
  4. 미분 동작
(정답률: 78%)
  • 미분 동작은 제어 편차의 변화 속도에 비례하여 조작량을 가감하는 동작입니다. 따라서 자동 제어 조절계의 제어 편차가 검출될 때 편차가 변화하는 속도에 따라 조작량을 조절하기에 적합한 동작입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 소음이 있을 때 필요한 소리가 소음의 영향으로 잘 들리지 않는 현상은?

  1. 스테레오 현상
  2. 양이(兩耳) 효과
  3. 명룡(鳴龍) 현상
  4. 마스킹(masking) 효과
(정답률: 91%)
  • 소음이 있을 때 필요한 소리가 소음의 영향으로 잘 들리지 않는 현상은 마스킹(masking) 효과입니다. 이는 소음과 필요한 소리가 동시에 발생할 때, 소음이 더 크게 들리면 필요한 소리는 들리지 않는 현상으로, 소음이 필요한 소리를 가리는 역할을 하기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. Color TV의 리모트 컨트롤에서 기능 제어용으로 가장 많이 사용되는 Signal은?

  1. AM 주파수
  2. FM 주파수
  3. 적외선
  4. 자외서
(정답률: 90%)
  • 적외선은 눈으로 볼 수 없는 전자기파 중 하나로, 리모트 컨트롤에서 기능 제어용으로 가장 많이 사용됩니다. 이는 적외선 신호를 발생시켜 TV나 다른 가전제품에 전달하여 원하는 기능을 수행할 수 있기 때문입니다. 적외선 신호는 빛의 파장보다 길고, 일반적으로 940nm 주파수를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 0에서 29까지 셀 수 있는 리플 계수기를 만들려면 최소한 몇 개의 플립플롭(flip flop)이 필요한가?

  1. 2
  2. 3
  3. 5
  4. 7
(정답률: 89%)
  • 리플 계수기는 이진수로 표현된 숫자를 증가시키는 카운터이다. 0에서 29까지 셀 수 있는 이진수는 11101이다. 이진수는 2의 거듭제곱으로 표현되므로, 11101은 2^4 + 2^3 + 2^2 + 2^0 = 16 + 8 + 4 + 1 = 29이다. 따라서, 최소한 5개의 플립플롭이 필요하다. 각각의 플립플롭은 2의 거듭제곱에 해당하는 비트를 나타내며, 5개의 플립플롭은 2^4, 2^3, 2^2, 2^1, 2^0에 해당한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 4[A]의 전류가 흐르는 경우 전력이 160[W]인 저항에 5[A]의 전류가 흐르면 전력은 몇 [W]인가?

  1. 150
  2. 250
  3. 350
  4. 450
(정답률: 90%)
  • 저항이 일정하므로, 전류와 전력은 비례합니다. 따라서, 전류가 5[A]로 증가하면 전력도 5/4배 증가합니다. 따라서, 160[W] x 5/4 = 200[W]가 되며, 가장 가까운 정답은 250[W]입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 회전 운동계의 토크 및 관성 모멘트는 전자계의 무엇으로 대응되는가?

  1. 전압 및 인덕턴스
  2. 저항 및 콘덴서
  3. 전압 및 전류
  4. 저항 및 인덕턴스
(정답률: 93%)
  • 회전 운동계의 토크는 전자계의 전압과 대응되며, 관성 모멘트는 인덕턴스와 대응된다. 이는 회전 운동계에서 토크는 회전체의 회전 운동을 유발하는 힘이며, 전자계에서 전압은 전류를 유발하는 힘이기 때문이다. 또한, 관성 모멘트는 회전체가 회전하는 데 필요한 에너지를 저장하는 성질을 가지며, 인덕턴스는 전류가 흐르는 동안 자기장에 에너지를 저장하는 성질을 가지기 때문이다. 따라서, 회전 운동계의 토크와 관성 모멘트는 전자계의 전압과 인덕턴스와 대응된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 레이저(Laser)에 관한 설명 중 가장 옳지 않은 것은?

  1. 주파수 폭이 매우 좁은 단색광이다.
  2. 사인파의 일종으로 파장이 매우 짧다.
  3. 전자파의 유도 방출로 빛을 발생한다.
  4. 레이저의 종류에는 고체와 액체 레이저만 있다.
(정답률: 88%)
  • "레이저의 종류에는 고체와 액체 레이저만 있다."는 옳지 않은 설명입니다. 레이저의 종류에는 고체, 액체, 기체, 반도체 등 다양한 종류가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 아래의 논리식을 간략화하면?

  1. A + B
  2. A
  3. B
  4. A ⋅ B
(정답률: 69%)
  • 논리식을 간략화하면 "A + B"가 됩니다. 이유는 "A"와 "A ⋅ B"가 상쇄되어 없어지기 때문입니다. "B"는 "B"와 상쇄되지 않으므로 그대로 남아있습니다. 따라서 "A + B"가 최종 간략화된 논리식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다음 중 교류 전동기는?

  1. 유도 전동기
  2. 직권 전동기
  3. 분권 전동기
  4. 복권 전동기
(정답률: 93%)
  • 교류 전원을 이용하여 자기장을 생성하고, 회전자에 유도 전류를 발생시켜 회전하는 전동기이기 때문에 "유도 전동기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 수신기 IF 증폭단에 적합한 것은?

  1. LPF
  2. BPF
  3. HPF
  4. BEF
(정답률: 63%)
  • 수신기 IF 증폭단에서는 원하는 주파수 대역폭의 신호를 선택적으로 증폭해야 합니다. 이를 위해 BPF (Band Pass Filter)가 적합합니다. BPF는 특정 주파수 대역폭을 통과시키고, 그 외의 주파수는 차단하는 필터입니다. 따라서 수신기 IF 증폭단에서는 BPF를 사용하여 원하는 주파수 대역폭의 신호를 선택적으로 증폭할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 그림의 회로에서 출력 Vo는? (단, R=R1=R2=R3)

  1. Vo = -(V1+V2)
  2. Vo = V1+V2
  3. Vo = V1-V2
  4. Vo = -(V1-V2)
(정답률: 86%)
  • 이 회로는 비반전 증폭기 회로입니다. R1과 R2는 비반전 증폭기의 피드백 회로를 형성하고 있습니다. 이 회로에서 입력 신호 V1과 V2는 R1과 R2를 통해 비례적으로 증폭되어 V+에 인가됩니다. 이 때, V-은 V+와 같은 전압이 유지되도록 피드백됩니다. 따라서, V-은 V+와 같은 전압이므로, V1과 V2가 같은 경우 Vo는 0V이 됩니다. V1과 V2가 다른 경우, V+와 V-의 차이에 따라 Vo가 결정됩니다. 이 때, R3은 V+와 V-의 차이를 조절하는 역할을 합니다. R3이 크면 V+와 V-의 차이가 작아지고, 작으면 V+와 V-의 차이가 커집니다. 따라서, R3이 R1과 R2와 같으면 V+와 V-의 차이는 V1-V2가 됩니다. 이 때, Vo는 V+와 V-의 차이에 의해 결정되므로, Vo = -(V1+V2)가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 주파수 변조시스템에서 대역폭은? (단, △f는 최대주파수 편이, fm은 변조 주파수이다.)

  1. B = (△f+fm)/4
  2. B = (△f+fm)/2
  3. B = △f+fm
  4. B = 2(△f+fm)
(정답률: 97%)
  • 주파수 변조시스템에서 대역폭은 변조 신호의 최대 주파수 편이와 변조 주파수의 합으로 결정된다. 이는 변조 신호의 최대 주파수 편이가 대역폭의 절반을 차지하고, 변조 주파수가 대역폭의 절반을 차지하기 때문이다. 따라서 대역폭은 B = 2(△f+fm)이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 듀티 사임클(duty cycle)이 0.1 이고, 주기가 40[μs]인 펄스의 폭은?

  1. 6 [μs]
  2. 3 [μs]
  3. 4 [μs]
  4. 5 [μs]
(정답률: 78%)
  • 듀티 사이클이 0.1이므로, 펄스의 폭은 주기의 0.1만큼이 됩니다. 따라서, 40[μs] x 0.1 = 4[μs]가 됩니다. 따라서 정답은 "4 [μs]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 마이크로컴퓨터 시스템에서 기억장치로부터 레지스터 내부로 데이터를 전송하는 것을 일반적으로 무엇이라고 하는가?

  1. Load
  2. Store
  3. Input
  4. Output
(정답률: 60%)
  • 기억장치로부터 레지스터 내부로 데이터를 전송하는 것을 "Load" 라고 합니다. 이는 영어로 "불러오다"라는 뜻으로, 기억장치에서 데이터를 불러와 레지스터에 저장하는 것이기 때문입니다. 반대로 레지스터 내부의 데이터를 기억장치로 전송하는 것은 "Store" 라고 합니다. "Input"은 외부에서 데이터를 입력받는 것을 의미하고, "Output"은 내부에서 처리한 데이터를 외부로 출력하는 것을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

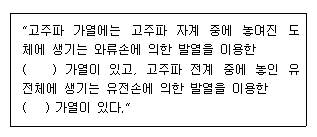

25. 다음 ( ) 안에 알맞은 말은?

  1. 유도, 유전
  2. 와류, 유전
  3. 표면, 내부
  4. 선택, 표면
(정답률: 83%)
  • 이 그림은 전자기장이 변화함에 따라 코일 내부에 유도전류가 발생하는 현상을 보여주고 있습니다. 이러한 현상을 유도라고 합니다. 또한, 코일 내부에 유도전류가 발생하면 이에 의해 코일 외부에도 전자기장이 생성되어 코일 외부에도 전류가 유도됩니다. 이러한 현상을 유전이라고 합니다. 따라서, 정답은 "유도, 유전"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 되먹임 제어에서 꼭 있어야 할 장치는?

  1. 안정도를 빠르게 하는 장치
  2. 입력과 출력을 비교하는 장치
  3. 응답 속도를 빠르게 하는 장치
  4. 응답 속도를 느리게 하는 장치
(정답률: 83%)
  • 되먹임 제어에서는 입력과 출력이 일치해야 하므로, 입력과 출력을 비교하는 장치가 꼭 필요합니다. 이를 통해 제어 시스템의 안정성과 정확성을 유지할 수 있습니다. 다른 장치들은 제어 시스템의 성능을 향상시키는 데 도움을 주지만, 입력과 출력을 비교하는 장치는 제어 시스템의 기본적인 동작을 보장하는 데 중요한 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. Audio system block diagram에서 (A)항의 기능으로 옳은 것은?

  1. EQ Amp
  2. Tone control Amp
  3. Speaker protector
  4. Power Supply
(정답률: 87%)
  • (A)항의 기능은 Tone control Amp으로, 이는 오디오 신호의 톤을 조절하는 역할을 합니다. 이를 통해 고음과 저음의 크기를 조절하거나, 중간음의 강도를 조절할 수 있습니다. EQ Amp는 이와 비슷한 역할을 하지만, 더 세부적인 조절이 가능합니다. Speaker protector는 스피커를 보호하는 역할을 하며, Power Supply는 전원을 공급하는 역할을 합니다. 따라서, Tone control Amp이 (A)항의 기능으로 옳은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 그림의 회로에서 교류전압 110[V]를 인가하였을 때 전류[I]는?

  1. 3+j11
  2. 3-j11
  3. 1.5+j5.5
  4. 16.5-j5.5
(정답률: 78%)
  • 이 문제는 복소수 전기학의 개념을 이해해야 풀 수 있습니다.

    먼저, 회로를 분석하기 위해 복소수 전기학에서 사용하는 임피던스(impedance)를 계산해야 합니다. 임피던스는 전기회로에서 전류가 흐를 때 발생하는 전압과 전류의 비율을 나타내는 값으로, 저항(resistance)과 리액턴스(reactance)의 합으로 구성됩니다.

    이 회로에서는 저항이 3옴이고, 코일의 리액턴스는 j11옴, 콘덴서의 리액턴스는 -j6옴입니다. 콘덴서의 리액턴스는 용량이 커질수록 작아지므로, 이 경우에는 음수값을 가집니다.

    따라서, 전체 임피던스는 3 + j11 - j6 = 3 + j5옴이 됩니다.

    이제, 인가된 교류전압은 110[V]이므로, 전류는 전압을 임피던스로 나눈 값으로 계산할 수 있습니다.

    전류 = 110[V] / (3 + j5)옴

    이 값을 계산하면, 16.5 - j5.5[A]가 됩니다.

    따라서, 정답은 "16.5-j5.5"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 디지털 전자계산기의 중앙 처리 장치에서 주기억 장치, 연산 처리 장치 외에 꼭 있어야 할 것은?

  1. 입력 장치
  2. 출력 장치
  3. 보조 기억 장치
  4. 제어 장치
(정답률: 89%)
  • 제어 장치는 중앙 처리 장치의 모든 부분을 조정하고 제어하는 역할을 합니다. 입력 장치나 출력 장치, 보조 기억 장치 등의 외부 장치와 연결되어 데이터를 주고받는 작업을 수행하면서, 이들 장치 간의 작업 순서와 제어 신호를 생성하여 중앙 처리 장치의 작업을 조정합니다. 따라서 디지털 전자계산기에서는 제어 장치가 없으면 중앙 처리 장치의 작업을 제어할 수 없으므로 꼭 필요한 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 반가산기에서 자리올림(carry)을 바르게 나타낸 것은?

  1. A + B  
  2. A ⋅ B
(정답률: 84%)
  • 반가산기에서 자리올림은 A와 B가 모두 1일 때 발생합니다. 이때 A와 B를 곱하면 1이 나오므로, A와 B를 곱한 값이 자리올림을 나타냅니다. 따라서 정답은 "A ⋅ B" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 다음 그림의 연산 결과는?

  1. 1100000
  2. 1111111
  3. 0011111
  4. 0000000
(정답률: 80%)
  • 위 그림에서는 두 개의 1이 겹쳐져 있는 부분이 있습니다. 이 부분에서 AND 연산을 하면 1이 나오게 됩니다. 따라서, 모든 보기에서 이 부분이 1로 표시되어 있는 "1111111"이 정답이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 터널 다이오드(tunnel diode)에 쓰이는 반도체 재료에 속하지 않는 것은?

  1. Si
  2. Ge
  3. GaAs
  4. CdS
(정답률: 64%)
  • 터널 다이오드는 전자의 터널링 현상을 이용하여 동작하는 반도체 소자입니다. 따라서 터널 다이오드에 사용되는 반도체 재료는 전자의 터널링이 가능한 재료여야 합니다. Si, Ge, GaAs는 모두 전자의 터널링이 가능한 반도체 재료입니다. 하지만 CdS는 전자의 터널링이 불가능한 반도체 재료이므로 터널 다이오드에 사용될 수 없습니다. 따라서 정답은 "CdS"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 인터럽트를 발생하는 모든 장치들을 인터럽트의 우선순위에 따라 직렬로 연결하는 하드웨어 회로는?

  1. 벡터(vector)
  2. 폴링(polling)
  3. 인터페이스(interface)
  4. 데이지체인(daisy chain)
(정답률: 75%)
  • 데이지체인은 인터럽트를 발생시키는 모든 장치들을 직렬로 연결하여 우선순위에 따라 처리하는 방식입니다. 이 방식은 각 장치가 이전 장치로부터 인터럽트를 받아 처리한 후 다음 장치로 전달하는 방식으로 동작하기 때문에, 간단하고 효율적인 방식입니다. 따라서 데이지체인이 인터럽트 우선순위를 처리하는 하드웨어 회로로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. Exclusive-NOR GATE는 어느 것과 같은가?

  1. ADDER
  2. COMPARATOR
  3. SUBTRACTOR
  4. DECODER
(정답률: 88%)
  • Exclusive-NOR GATE는 두 입력이 같으면 출력이 1이 되고, 다르면 출력이 0이 되는 논리 게이트이다. 이러한 동작 방식은 두 비트를 비교하여 같은지 다른지를 판단하는데 유용하다. 이와 같은 비교 기능은 컴퓨터에서 자주 사용되는데, 이를 수행하는 회로를 컴패레이터(Comparator)라고 부른다. 따라서, Exclusive-NOR GATE는 COMPARATOR와 같다고 할 수 있다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 국부 발진주파수가 1000[kHz]일 때, 950[kHz]의 고주파를 수신하여 헤테로다인 검파하면 출력 주파수는 몇 [kHz]인가?

  1. 25
  2. 50
  3. 75
  4. 100
(정답률: 92%)
  • 헤테로다인 검파는 국부 발진주파수와 수신한 고주파를 혼합하여 중간주파수(IF)를 만들어내는 방식입니다. 이 때 중간주파수는 국부 발진주파수에서 고주파를 뺀 값과 같습니다. 따라서 1000[kHz] - 950[kHz] = 50[kHz]가 중간주파수가 됩니다. 따라서 출력 주파수는 50[kHz]가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 마이크로프로세서의 계속적인 통제를 받지 않고 데이터를 메모리에서 독자적으로 처리할 수 있는 것은?

  1. SCAN
  2. FIFO
  3. DMA
  4. INTERRUPT
(정답률: 95%)
  • DMA는 Direct Memory Access의 약자로, 마이크로프로세서의 개입 없이 주변장치와 메모리 간 데이터 전송을 수행할 수 있는 기술입니다. 따라서 DMA는 마이크로프로세서의 계속적인 통제를 받지 않고 데이터를 메모리에서 독자적으로 처리할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. PCM(펄스부호변조)과 관계가 없는 것은?

  1. 동조화
  2. 표본화
  3. 양자화
  4. 부호화
(정답률: 91%)
  • PCM은 표본화, 양자화, 부호화를 포함하는 디지털 신호처리 기술입니다. 하지만 동조화는 PCM과는 관련이 없는 용어로, PCM과는 관계가 없습니다. 따라서 정답은 "동조화"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 그림과 같은 회로의 입력에 정현파 신호가 인가되는 경우 연산증폭기를 포함한 전체 회로는 무슨 회로로서 동작하는가?

  1. 반파 정류회로
  2. 전파 정류회로
  3. 고역 여파기
  4. 저역 여파기
(정답률: 70%)
  • 입력 신호가 정현파이므로, 다이오드 D1은 양의 반주파 신호만 통과시키고, D2는 음의 반주파 신호만 통과시킨다. 이렇게 양, 음의 반주파 신호를 분리한 후, 연산증폭기에서 증폭된 후 출력되는 신호는 반파 정류회로의 출력 신호가 된다. 따라서 이 회로는 "반파 정류회로"로 동작한다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 전자 제도에서 블록선도(block diagram)를 그릴 때 유의해야 할 사항으로 옳지 않은 것은?

  1. 화살은 신호가 전달되는 방향으로 나타낸다.
  2. 정사각형, 직사각형 및 삼각형의 블록을 사용한다.
  3. 신호가 전달되는 방향은 될 수 있는 대로 오른쪽에서 왼쪽으로 한다.
  4. 각 블록 사이는 단선으로 연결하는 것이 원칙이나 복선을 쓸 수도 있다.
(정답률: 89%)
  • "신호가 전달되는 방향은 될 수 있는 대로 오른쪽에서 왼쪽으로 한다."는 옳은 설명입니다. 이는 전자 제도에서 일반적으로 사용되는 표기법 중 하나로, 신호의 흐름을 일관성 있게 표현하기 위한 규칙입니다. 이 규칙을 따르면 전자 제도를 보는 사람들은 블록 다이어그램을 더 쉽게 이해할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 푸시풀 증폭기에서 교차 일그러짐(cross-overdistortion)이 일어나기 쉬운 증폭기는?

  1. A급 증폭기
  2. B급 증폭기
  3. C급 증폭기
  4. AB급 증폭기
(정답률: 85%)
  • B급 증폭기는 출력 신호가 양 극성에서만 증폭되기 때문에, 입력 신호가 교차하는 구간에서 출력 신호가 일그러지는 교차 일그러짐(cross-over distortion)이 발생하기 쉽습니다. 이는 A급 증폭기나 AB급 증폭기와 같이 양 극성과 음 극성에서 모두 증폭되는 증폭기에 비해 왜곡이 더 많이 발생할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 아래의 부논리 게이트에 해당하는 정논리 게이트는?

(정답률: 46%)
  • 정답은 "" 입니다.

    부논리 게이트인 NAND 게이트는 모든 입력이 1일 때 출력이 0이 되는 게이트입니다. 따라서 NAND 게이트의 입력을 모두 연결하여 NOT 게이트를 만들 수 있습니다. NOT 게이트는 입력이 0이면 출력이 1이 되고, 입력이 1이면 출력이 0이 되는 게이트입니다. 이를 표현한 정논리 게이트는 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 누산기(accumulator)의 설명으로 옳은 것은?

  1. CPU가 해석한 명령어를 기억한다.
  2. CPU 내에 있는 레지스터로서 연산 결과를 일시적으로 저장한다.
  3. 메모리 소자 내에 있는 레지스터로서 인터럽트 주소를 저장한다.
  4. CPU의 명령 순서를 기억한다.
(정답률: 89%)
  • 누산기는 CPU 내에 있는 레지스터로서 연산 결과를 일시적으로 저장하는 역할을 합니다. 이는 CPU가 수행한 연산 결과를 다음 연산에 이용하기 위해 일시적으로 저장하는 것입니다. 따라서 정답은 "CPU 내에 있는 레지스터로서 연산 결과를 일시적으로 저장한다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 캐비테이션(공동 작용)을 이용한 것은?

  1. 초음파 납땜
  2. 초음파 용접
  3. 어군 탐지
  4. 초음파 세척
(정답률: 94%)
  • 캐비테이션은 초음파를 이용하여 액체나 고체의 표면을 세척하는 기술입니다. 따라서, "초음파 세척"이 정답입니다. 초음파를 이용하여 액체 내부의 공기나 기체를 빠르게 압축하고 팽창시켜 액체 내부의 물질을 떼어내는 원리를 이용하여 세척 효과를 얻을 수 있습니다. 이는 기계 부품, 의료기기, 식품 등 다양한 분야에서 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 녹음기에서 테이프 헤드 면에 스페이싱 손실이 없이 밀착되도록 하는 것은?

  1. 테이프 패드(Pad)
  2. 캡스턴 핀치롤러
  3. 테이프가이드와 캡스틴
  4. 핀치롤러와 텐션암
(정답률: 76%)
  • 테이프 패드는 녹음기에서 테이프가 헤드 면에 밀착되도록 하기 위해 사용되는 부품으로, 테이프가 헤드 면과 직접적으로 접촉하는 부분에 부착되어 테이프가 미끄러지지 않고 안정적으로 움직일 수 있도록 도와줍니다. 따라서 스페이싱 손실 없이 정확한 녹음이 가능해집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 수신기의 감도를 좋게 하는데 사용되는 신호대 잡음비의 향상이나 선택도의 향상에 도움이 되는 회로를 무슨 회로라 하는가?

  1. 중간주파 증폭회로
  2. 검파회로
  3. 주파수 변환회로
  4. 고주파 증폭회로
(정답률: 65%)
  • 고주파 증폭회로는 수신기에서 수신한 고주파 신호를 증폭시켜 감도를 높이는 역할을 합니다. 이를 통해 신호대 잡음비의 향상이나 선택도의 향상에 도움이 되는데, 이는 수신기에서 원하는 신호를 더 잘 받아들일 수 있게 해주기 때문입니다. 따라서 정답은 "고주파 증폭회로"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. T-Flip Flop의 명칭에 대한 설명으로 옳은 것은?

  1. Time의 T를 사용한 T-FF 이다.
  2. Transistor의 T를 사용한 T-FF 이다.
  3. Toggle의 T를 사용한 T-FF 이다.
  4. Tuning의 T를 사용한 T-FF 이다.
(정답률: 87%)
  • T-Flip Flop의 명칭은 Toggle의 T를 사용한 T-FF 이다. 이는 T-Flip Flop이 입력 신호가 들어올 때마다 출력 상태를 토글(toggle)하는 특징을 가지기 때문이다. 따라서 Toggle의 T를 사용한 T-FF라는 명칭이 부여되었다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 4[μF]의 콘덴서에 100[V]의 전압을 가할 때 콘덴서에 저장되는 에너지는?

  1. 2×10-2[J]
  2. 3×10-2[J]
  3. 5×10-2[J]
  4. 7×10-2[J]
(정답률: 80%)
  • 콘덴서에 저장되는 에너지는 1/2CV^2로 계산할 수 있습니다. 여기서 C는 콘덴서의 용량, V는 전압입니다. 따라서, 주어진 값에 대입하면 1/2 x 4 x 10^-6 x (100)^2 = 2 x 10^-2 [J]가 됩니다. 따라서 정답은 "2×10^-2[J]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 오디오 앰프의 성능을 좌우하는 요소가 아닌 것은?

  1. S/N 비
  2. 고조파 찌그러짐
  3. 주파수 특성
  4. 감도
(정답률: 73%)
  • 감도는 입력 신호의 크기를 측정하는 것으로, 오디오 앰프의 성능과는 직접적인 연관성이 없습니다. 따라서 감도는 오디오 앰프의 성능을 좌우하는 요소가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 디지털 데이터를 아날로그로 변환시키는 모뎀 방식에 해당되는 것은?

  1. AM
  2. FM
  3. PM
  4. FSK
(정답률: 85%)
  • FSK는 Frequency Shift Keying의 약자로, 디지털 데이터를 아날로그 신호로 변환하는 모뎀 방식 중 하나입니다. FSK는 0과 1의 비트를 서로 다른 주파수로 변환하여 전송하는 방식으로, 이는 디지털 데이터를 아날로그 신호로 변환하는 가장 간단하고 효율적인 방법 중 하나입니다. 따라서 FSK가 디지털 데이터를 아날로그로 변환시키는 모뎀 방식에 해당됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 다음은 일상적인 가정용 VTR에서 모든 조작이 정상적으로 조정된 상태로 사용 중 Tape 주행시 재생 화면이 나오지 않을 경우 점검 할 사항과 가장 관계있는 것은?

  1. TV Channel의 프리셋 미조절이 틀어져 있는가
  2. 안테나 선이 VTR 입력과 TV 입력에 정확하게 접속 되었는가
  3. VTR 튜너의 수신 Channel을 정확하게 조정했는가
  4. CAMERA/TUNER Switch가 CAMERA 측에 있는가
(정답률: 74%)
  • TV Channel의 프리셋 미조절이 틀어져 있는 경우, VTR에서 재생되는 신호가 TV에 전달되지 않아 화면이 나오지 않을 수 있습니다. 이는 TV 채널을 VTR에서 재생하는 채널과 일치시켜주지 않으면 발생할 수 있는 문제입니다. 따라서 TV Channel의 프리셋을 정확하게 조정해주어야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 영상 출력 장치에 해당하는 것은?

  1. 마우스
  2. 타블렛
  3. CRT 모니터
  4. 키보드
(정답률: 92%)
  • 영상 출력 장치는 컴퓨터에서 생성된 영상을 실제로 보여주는 장치를 말합니다. 마우스, 타블렛, 키보드는 모두 입력 장치이며, 영상을 출력하지 않습니다. 따라서 정답은 CRT 모니터입니다. CRT 모니터는 전자총을 이용하여 화면에 이미지를 출력하는 방식으로, 컴퓨터에서 생성된 영상을 실제로 보여주는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. JK 플립플롭에서 J=1, K=1일 때 클럭 펄스가 들어가면 출력 Q는?

  1. 0
  2. 1
  3. Q
(정답률: 92%)
  • JK 플립플롭에서 J=1, K=1일 때는 Q의 상태가 바뀌지 않습니다. 즉, 이전 상태를 유지합니다. 그래서 출력 Q는 ""입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기가 아닌 것은?

  1. 와우ㆍ플로터 메터
  2. 표준 마이크
  3. 음압계
  4. 신호발생기
(정답률: 91%)
  • 와우ㆍ플로터 메터는 스피커의 출력 음압 레벨을 측정하는 계측기가 아닙니다. 와우ㆍ플로터 메터는 레코드 플레이어의 회전 속도나 진동을 측정하는데 사용됩니다. 따라서, 스피커의 출력 음압 레벨을 측정하기 위해 사용되는 계측기는 표준 마이크, 음압계, 신호발생기 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 일 때 출력이 "0"이 되는 논리식은?

  1. AB +BC  
  3. A + B + C    
  4. ABC
(정답률: 87%)
  • 정답: A + B + C    

    이유: 주어진 논리식의 진리표를 작성해보면 다음과 같습니다.

    | A | B | C | AB | BC | AB + BC | | A + B + C | ABC |
    |---|---|---|----|----|---------|----------------|-----------|-----|
    | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
    | 0 | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
    | 0 | 1 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
    | 0 | 1 | 1 | 0 | 1 | 1 | 0 | 1 | 0 |
    | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 |
    | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 0 |
    | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
    | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |

    따라서, 출력이 "0"이 되는 논리식은 A + B + C    입니다. 이유는 A + B + C 논리식은 A, B, C 중 하나 이상이 1일 때 출력이 1이 되기 때문에, ABC가 1인 경우에도 출력이 1이 됩니다. 하지만 A + B + C     논리식은 A, B, C 중 하나 이상이 1일 때 출력이 0이 되기 때문에, ABC가 1인 경우에도 출력이 0이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 제품 공정분석표용 공정도시기호 중 정체 공정(Delay) 기호는 어느 것인가?

  1. ○
  2. →
  3. D
  4. □
(정답률: 92%)
  • 정체 공정(Delay)은 생산 과정에서 일시적으로 멈추거나 지연되는 공정을 의미합니다. 따라서 "D" 기호가 정답입니다. 다른 기호들은 순차적인 공정을 나타내는 "→", 완료된 공정을 나타내는 "○", 그리고 선택적인 공정을 나타내는 "□"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 문제가 되는 결과와 이에 대응하는 원인과의 관계를 알기 쉽게 도표로 나타낸 것은?

  1. 산포도
  2. 파레토도
  3. 히스토그램
  4. 특성요인도
(정답률: 56%)
  • 특성요인도는 문제가 되는 결과와 이에 대응하는 원인 간의 관계를 나타내는 도표로, 각 원인이 결과에 미치는 영향력을 시각적으로 파악할 수 있어서 문제 해결에 유용하게 사용됩니다. 따라서 정답은 "특성요인도"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 계수값 규준형 1회 샘플링 검사에 대한 설명 중 가장 거리가 먼 내용은?

  1. 검사에 제출된 로트에 관한 사전의 정보는 샘플링 검사를 적용하는데 직접적으로 필요로 하지 않는다.
  2. 생산자측과 구매자측이 요구하는 품질보호를 동시에 만족시키도록 샘플링 검사방식을 선정한다.
  3. 파괴검사의 경우와 같이 전수검사가 불가능한 때에는 사용할 수 없다.
  4. 1회만의 거래시에도 사용할 수 있다.
(정답률: 58%)
  • "1회만의 거래시에도 사용할 수 있다."는 다른 내용들과는 거리가 먼 내용입니다. 나머지 내용들은 모두 샘플링 검사에 대한 설명이지만, "파괴검사의 경우와 같이 전수검사가 불가능한 때에는 사용할 수 없다."는 파괴검사와 샘플링 검사의 차이점을 설명하고 있습니다. 파괴검사는 전수검사가 불가능한 경우가 많기 때문에, 이 경우에는 샘플링 검사를 사용할 수 없다는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 표준시간을 내경법으로 구하는 수식은?

  1. 표준시간 = 정미시간 + 여유시간
  2. 표준시간 = 정미시간 × (1+여유율)
  3. 표준시간 = 정미시간 ×(1/1-여유율)
  4. 표준시간 = 정미시간 ×(1/1+여유율)
(정답률: 69%)
  • 여유율은 일정한 작업 시간에 대해 추가적인 여유 시간의 비율을 나타내는 값입니다. 따라서, 표준시간은 정미시간에 여유시간을 더한 값이 아니라, 정미시간에 여유율을 곱한 값으로 계산됩니다. 여유율이 0.2라면, 작업에 소요되는 시간은 1시간이라고 가정할 때, 실제로는 1.2시간이 소요됩니다. 이를 수식으로 나타내면, 표준시간 = 정미시간 ×(1/1-여유율)이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 다음 표를 이용하여 비용 구배(cost slope)를 구하면 얼마인가?

  1. 3,000원/일
  2. 4,000원/일
  3. 5,000원/일
  4. 6,000원/일
(정답률: 78%)
  • 비용 구배는 고정비용의 변화에 따른 가변비용의 변화량을 의미합니다. 따라서, 고정비용이 10,000원에서 20,000원으로 증가하면 가변비용이 50,000원에서 70,000원으로 증가하므로 가변비용의 변화량은 20,000원입니다. 이에 따라 비용 구배는 20,000원 / 4일 = 5,000원/일이 됩니다. 따라서, 정답은 "5,000원/일"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 부하와 능력의 조정을 도모하는 것은?

  1. 진도관리
  2. 절차계획
  3. 공수계획
  4. 현품관리
(정답률: 59%)
  • 공수계획은 프로젝트에서 각 작업에 필요한 인력과 시간을 계획하는 것으로, 부하와 능력의 조정을 도모하기 위한 것입니다. 이를 통해 프로젝트 진행 중에 인력 부족이나 과다한 일정 등으로 인한 문제를 예방하고, 작업의 우선순위와 일정을 조정하여 효율적인 프로젝트 진행을 가능하게 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
