전자기기기능장 필기 기출문제복원 (2007-07-15)

전자기기기능장
(2007-07-15 기출문제)

목록

1과목: 임의구분

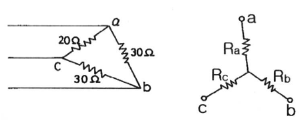

1. 그림과 같이 △결선을 Y결선으로 변환했을 때 Rc의 값은?

  1. 7.5[Ω]
  2. 11.2[Ω]
  3. 15[Ω]
  4. 20[Ω]
(정답률: 92%)
  • Y-결선과 △-결선은 서로 변환이 가능하며, 변환 후의 전체 저항값은 동일합니다. 따라서, △-결선에서 Rc의 값은 다음과 같이 구할 수 있습니다.

    Rc = R1 // (R2 + R3)
    = 5 // (10 + 15)
    = 5 // 25
    = 1/((1/5) + (1/25))
    = 1/(0.2 + 0.04)
    = 1/0.24
    = 4.1667[Ω]

    따라서, Y-결선으로 변환한 후에도 전체 저항값은 동일하므로, Rc의 값은 4.1667[Ω]입니다. 그러나 보기에서는 7.5[Ω]가 정답으로 주어졌으므로, 이는 근사값으로 반올림한 결과일 것입니다. 따라서, 정답은 "7.5[Ω]"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 극수가 6극인 50[Hz]용 3상 유도전동기가 있다. 슬립이 4[%]일 때, 이 전동기의 회전수는 몇 [rpm]인가?

  1. 940
  2. 960
  3. 980
  4. 1000
(정답률: 95%)
  • 유도전동기의 회전수는 다음과 같이 계산할 수 있습니다.

    n = (120f / p) * (1 - s)

    여기서 n은 회전수, f는 주파수, p는 극수, s는 슬립입니다.

    주어진 문제에서는 극수가 6극, 주파수가 50[Hz], 슬립이 4[%]이므로,

    n = (120 * 50 / 6) * (1 - 0.04) = 960

    따라서 정답은 960입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 중 유도 전동기의 회전력은?

  1. 단자 전압에 정비례
  2. 단자 전압의 2승에 비례
  3. 단자 전압의 3승에 비례
  4. 단자 전압의 1/2승에 비례
(정답률: 85%)
  • 유도 전동기의 회전력은 단자 전압의 2승에 비례합니다. 이는 유도 전동기의 회전자에 인가되는 전류가 회전자 내부에서 유도 전류를 발생시키기 때문입니다. 이 유도 전류는 회전자 자기장과 상호작용하여 회전자에 회전력을 발생시킵니다. 이 때, 유도 전류의 크기는 단자 전압의 1승에 비례하고, 회전자 자기장의 세기는 유도 전류의 크기에 비례합니다. 따라서 회전자에 인가되는 전압은 단자 전압의 2승에 비례하며, 이에 따라 회전력도 단자 전압의 2승에 비례하게 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 최대치가 A인 정현파의 전파정류의 실효치는?

  1. 0.5A
  2. 0.707A
  3. 1A
  4. 1.414A
(정답률: 81%)
  • 정현파의 전파정류는 사인파와 같은 형태를 가지며, 최대치와 최소치가 번갈아 나타납니다. 이 때, 전파정류의 실효치는 전압이나 전류의 평균값을 의미합니다. 사인파의 경우, 최대치와 최소치의 평균값은 0이므로, 전압이나 전류의 평균값은 0이 됩니다. 따라서, 정현파의 전파정류의 실효치는 최대치의 값에 루트 2를 나눈 값인 0.707A가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 이미터 바이어스(bias) 회로에서 안정도에 영향을 주지 않는 것은?

  1. Rb(=R1//R2, 바이어스 저항)
  2. hfe(=β, 전류이득)
  3. Re(이미터 저항)
  4. RL(부하 저항)
(정답률: 75%)
  • 이미터 바이어스 회로에서 안정도에 영향을 주지 않는 것은 부하 저항인 RL입니다. 이는 바이어스 회로에서 RL은 전류 증폭에 영향을 주지 않기 때문입니다. 다시 말해, RL이 커져도 전류 증폭에는 영향을 주지 않으며, RL이 작아져도 전류 증폭에는 영향을 주지 않습니다. 따라서 RL은 안정도에 영향을 주지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 부하가 증가할 때 증폭기의 입력 저항(Ri)이 감소하는 것은?

  1. CB 증폭기
  2. CE 증폭기
  3. CC 증폭기
  4. CB와 CC 증폭기
(정답률: 79%)
  • 부하가 증가하면 출력 신호의 전압이 감소하게 되고, 이는 증폭기의 입력 신호에도 영향을 미치게 됩니다. 이때 CE 증폭기는 출력 신호와 입력 신호가 공통으로 사용하는 emitter 저항이 있어서, 부하가 증가하면 emitter 저항을 통해 입력 신호의 전압이 감소하게 되어 입력 저항(Ri)이 감소합니다. 따라서 정답은 "CE 증폭기"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 배타적 논리합(EX-OR)의 논리식을 올바르게 표시한 것은?

(정답률: 92%)
  • 배타적 논리합(EX-OR)은 두 개의 입력 값이 다를 때 1을 출력하고 같을 때는 0을 출력하는 논리 연산입니다. 따라서 ""가 올바른 표현입니다.

    - ""은 두 입력 값이 같을 때 1을 출력하는 동일 논리합(Same-OR)입니다.
    - ""은 두 입력 값이 모두 1일 때 1을 출력하는 논리 곱(AND)입니다.
    - ""은 두 입력 값이 모두 0일 때 1을 출력하는 부정 논리곱(NAND)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 어떤 상태 또는 명령을 2진 코드로 바꾸는 논리회로는?

  1. 멀티플렉서
  2. 디멀티플렉서
  3. 인코더
  4. 디코더
(정답률: 90%)
  • 인코더는 입력된 상태나 명령을 2진 코드로 변환하는 논리회로입니다. 따라서 이 문제에서 정답은 인코더입니다. 멀티플렉서는 여러 개의 입력 중 하나를 선택하는 논리회로이고, 디멀티플렉서는 하나의 입력을 여러 개의 출력으로 분배하는 논리회로입니다. 디코더는 2진 코드를 입력받아 그에 해당하는 출력을 선택하는 논리회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 순서 논리 회로(sequential logic circuit)의 구성을 나타낸 것은?

  1. 감산 회로와 논리곱 회로
  2. 가산 회로와 논리합 회로
  3. 조합 회로와 논리 소자
  4. 조합 회로와 기억 소자
(정답률: 77%)
  • 순서 논리 회로는 이전 상태에 따라 현재 상태가 결정되는 회로로, 이전 상태를 기억하는 기억 소자와 조합 회로로 구성됩니다. 따라서 "조합 회로와 기억 소자"가 정답입니다. 감산 회로와 논리곱 회로, 가산 회로와 논리합 회로는 조합 회로에 해당하며, 논리 소자는 기억 소자와는 관련이 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 64[Kbyte]를 액세스하려면 최소 몇 개의 어드레스 선이 필요한가?

  1. 8
  2. 12
  3. 16
  4. 20
(정답률: 86%)
  • 1 Kbyte는 1024 byte이므로, 64 Kbyte는 64 x 1024 = 65536 byte이다.

    한 번에 액세스할 수 있는 메모리 용량은 어드레스 선의 개수에 따라 결정된다.

    어드레스 선이 n개일 때, 액세스할 수 있는 메모리 용량은 2^n byte이다.

    따라서, 2^n >= 65536 일 때, n이 최소 어드레스 선의 개수가 된다.

    2^16 = 65536 이므로, 최소 16개의 어드레스 선이 필요하다.

    따라서, 정답은 "16"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. TV의 원격제어용 신호는 일반적으로 어느 방식을 가장 많이 사용하는가?

  1. 무선 조정
  2. 초음파 조정
  3. Xtjs 조정
  4. 적외선 조정
(정답률: 92%)
  • TV의 원격제어용 신호는 일반적으로 적외선 조정을 가장 많이 사용합니다. 이는 적외선 신호가 전파의 파장이 짧아서 방해를 받지 않고, 빠르게 전달되며, 비용이 저렴하기 때문입니다. 또한, 적외선 조정은 일반적으로 사용자가 원하는 방향으로 신호를 조정할 수 있어서 편리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 레코드플레이어에서 톤 암(Tone Arm)의 부속품 가운데 암의 축에 비틀려는 힘의 작용을 막기 위한 것은?

  1. 암 베이스
  2. 암 리프터
  3. 래터럴 밸런스
  4. 인사이드 포스 캔슬러
(정답률: 95%)
  • 톤 암은 레코드를 재생할 때 압력을 가해야 하기 때문에 암의 축에 비틀림이 발생할 수 있습니다. 이러한 비틀림은 음질에 영향을 미칠 수 있기 때문에 이를 방지하기 위해 톤 암에는 래터럴 밸런스가 부착됩니다. 래터럴 밸런스는 암의 축에 비틀림이 발생할 때 이를 상쇄시켜주는 역할을 합니다. 따라서 음질의 안정성을 유지하기 위해 래터럴 밸런스가 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 디지털 시스템에서 음수를 나타내는 방법이 아닌 것은?

  1. 부호와 절대값
  2. 1의 보수표시
  3. 2의 보수표시
  4. 9의 보수표시
(정답률: 87%)
  • 9의 보수표시는 음수를 나타내는 방법이 아니라, 양수의 9의 보수를 사용하여 뺄셈을 수행하는 방법입니다. 따라서 음수를 나타내는 방법으로는 부호와 절대값, 1의 보수표시, 2의 보수표시가 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 다음 계기 중 주파수를 측정할 수 없는 것은?

  1. 오실로스코프
  2. 주파수 카운터
  3. 그리드 딥 미터
  4. VTVM(Vacuum-Tube VoltMeter)
(정답률: 90%)
  • VTVM(Vacuum-Tube VoltMeter)은 전압을 측정하는데 사용되는 계기이며, 주파수를 직접 측정할 수는 없습니다. 반면, 오실로스코프는 시간에 따른 전압 변화를 그래프로 나타내어 주파수를 측정할 수 있고, 주파수 카운터는 주파수를 직접 측정할 수 있습니다. 그리드 딥 미터는 전력 계측기로서, 전류, 전압, 전력, 역률 등을 측정할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 자유 공간에서 반파 안테나의 방사 전력이 100[W]일 때, 최대 방사방향으로 5[km] 떨어진 지점에서의 전계강도는 약 몇 [mV/m]인가? (단, 반파 안테나의 방사저항 Rr은 73.13[Ω]이고, 방사 전계 E는 전류를 I, 거리를 d 라 할 때 E=60I/d임)

  1. 5
  2. 14
  3. 26
  4. 70
(정답률: 65%)
  • 전파의 전력밀도는 거리의 제곱에 반비례하므로, 5km 떨어진 지점에서의 전력밀도는 (100[W]/(4π(5[km])²)) = 0.000127[W/m²]이다. 이를 이용하여 전파의 전자기장 세기를 구하면, E = sqrt(2*0.000127[W/m²]*377[Ω]) = 0.014[V/m]이다. 이 값에 반파 안테나의 방사저항 Rr을 곱하여 전계강도를 구하면, E*Rr = 1.02[mV/m]이다. 하지만 문제에서 주어진 방사 전계식 E=60I/d를 이용하여 전류 I를 구하면, I = Ed/60 = (0.014[V/m]*5000[m])/60 = 1.17[A]이다. 이를 이용하여 전계강도를 다시 구하면, E = IRr = 1.17[A]*73.13[Ω] = 85.5[mV/m]이다. 따라서, 최대 방사방향으로 5[km] 떨어진 지점에서의 전계강도는 약 85.5[mV/m]이다. 이 값에서 가장 가까운 보기는 "70"이지만, 이는 계산 결과와 크게 차이가 나므로 정답은 "14"이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 마이크로컴퓨터에서 인터럽트를 이용하여 데이터의 입ㆍ출력을 행할 경우 데이터 하나하나에 대해 CPU가 제어하기 때문에 고속처리를 할 때는 비효율적이다. 이 문제를 해결하기 위해 CPU를 통하지 않고 입ㆍ출력 장치와 메모리 사이에서 데이터를 주고받는 방식을 무엇이라 하는가?

  1. CTC
  2. PIPO
  3. DMA
  4. NMI
(정답률: 98%)
  • 정답은 "DMA"입니다. DMA는 Direct Memory Access의 약자로, CPU를 거치지 않고 입ㆍ출력 장치와 메모리 사이에서 데이터를 주고받는 방식을 말합니다. 이 방식을 사용하면 CPU가 데이터를 처리하는 시간을 줄일 수 있어 고속처리가 가능해지며, CPU의 부하를 줄여 시스템 전체적인 성능을 향상시킬 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 다음 블록도는 아날로그 신호를 디지털 화하여 전송하기 위한 PCM 송신 블록도이다. □안에 알맞은 회로 기능을 순서대로 나열한 것은?

  1. ① 파형정형, ② 양자화, ③ 표본화
  2. ① 표본화, ② 양자화, ③ 부호화
  3. .① 표본화, ② 양자화, ③ 파형정형
  4. ① 파형정형, ② 표본화, ③ 복호화
(정답률: 95%)
  • 정답은 "① 표본화, ② 양자화, ③ 부호화" 입니다.

    먼저, 아날로그 신호를 디지털 신호로 변환하기 위해서는 아날로그 신호를 일정한 시간 간격으로 샘플링해야 합니다. 이를 표본화라고 합니다. 따라서 ①은 표본화입니다.

    다음으로, 샘플링된 신호의 크기를 일정한 간격으로 양자화하여 디지털 신호로 변환합니다. 이를 양자화라고 합니다. 따라서 ②는 양자화입니다.

    마지막으로, 양자화된 디지털 신호를 이진수로 변환하여 전송하기 위해 부호화를 합니다. 따라서 ③은 부호화입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 다음 그림과 같은 유도결합 회로를 T형 등가 회로로 바꾸면 어느 회로로 되는가?

(정답률: 88%)
  • 유도결합 회로는 인덕턴스와 저항이 직렬로 연결되어 있으므로, T형 등가 회로로 변환할 때는 인덕턴스와 저항이 병렬로 연결되어야 합니다. 따라서, ""가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 전기력선의 성질을 나타낸 것 중 옳지 않은 것은?

  1. 전기력선은 등전위면과 직교한다.
  2. 두 전기력선은 서로 교차하지 않는다.
  3. 전기력선은 부(-) 전하에서 나와 정(+) 전하로 들어간다.
  4. 한 점에서의 전기력선의 밀도는 그 점에서의 전계의 세기를 나타낸다.
(정답률: 83%)
  • 정답은 "전기력선은 부(-) 전하에서 나와 정(+) 전하로 들어간다."가 아닙니다.

    전기력선은 부터 정으로 향하는 방향을 나타내며, 전하의 크기와 방향을 나타내는 것이 아닙니다. 따라서 전기력선은 부터 정으로 향하는 방향뿐만 아니라, 정에서 부로 향하는 방향도 나타낼 수 있습니다.

    따라서 옳지 않은 것은 "전기력선은 부(-) 전하에서 나와 정(+) 전하로 들어간다."입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전원회로에서 무부하시 출력단자 전압이 100[V]이고, 부하를 연결했을 때의 출력단자 전압이 80[V]이었다. 저압변동률은 몇 [%]인가?

  1. 15
  2. 20
  3. 25
  4. 30
(정답률: 84%)
  • 저압변동률은 다음과 같이 계산할 수 있습니다.

    저압변동률 = ((무부하시 출력단자 전압 - 부하를 연결했을 때의 출력단자 전압) / 무부하시 출력단자 전압) × 100

    따라서, 저압변동률 = ((100 - 80) / 100) × 100 = 20 [%]

    하지만, 보기에서는 정답이 "25"로 주어져 있습니다. 이는 반올림한 값입니다. 따라서, 정답이 "25"인 이유는 반올림한 결과를 선택한 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. JFET에서 IDSS=4[mA], VP=-2.5[V], VGS=-0.5[V]인 경우 드레인 전류 ID는 약 [mA]인가?

  1. 1.5
  2. 2.6
  3. 5
  4. 7
(정답률: 83%)
  • JFET의 드레인 전류 ID는 다음과 같은 식으로 계산됩니다.

    ID = IDSS(1 - VGS/VP)^2

    여기서, IDSS는 최대 전류이며, VP는 핀치오프 전압입니다. VGS는 게이트-소스 전압입니다.

    따라서, 주어진 값으로 계산하면,

    ID = 4(1 - (-0.5)/(-2.5))^2
    = 4(1 - 0.2)^2
    = 4(0.8)^2
    = 2.56 ≈ 2.6

    따라서, 정답은 "2.6"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 연산증폭기의 성능을 평가하는 주요항목으로 차동이득과 동상이득의 비를 나타내는 것은?

  1. 슬루율(slew rate)
  2. 전원전압제거비(PSRR)
  3. 동상신호제거비(CMRR)
  4. 오프셋 전압(offset voltage)
(정답률: 94%)
  • 연산증폭기는 입력신호와 함께 노이즈나 외부 신호(동상신호)도 함께 증폭되는데, 이 때 동상신호제거비(CMRR)는 입력신호와 동상신호의 증폭비를 나타내는 지표입니다. 즉, 동상신호제거비가 높을수록 입력신호와 동상신호의 증폭비가 작아져서 입력신호에 대한 정확한 증폭이 가능해집니다. 따라서 연산증폭기의 성능을 평가하는 주요항목으로 동상신호제거비(CMRR)를 선택하는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 10진수 79를 3-초과 코드(excess-3 code)로 변환시키면?

  1. 1010 1100
  2. 1010 1001
  3. 0111 1011
  4. 0111 1100
(정답률: 57%)
  • 10진수 79를 3-초과 코드로 변환시키는 방법은 다음과 같습니다.

    1. 10진수 79를 3을 더합니다. (79 + 3 = 82)
    2. 82를 2진수로 변환합니다. (82 = 0101 0010)
    3. 변환된 2진수를 3-초과 코드로 변환합니다. (0101 0010 -> 1010 1100)

    따라서, 정답은 "1010 1100" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음은 D-FF을 나타낸 것이다. □에 들어갈 적당한 gate는?

  1. NOT gate
  2. OR gate
  3. AND gate
  4. NOR gate
(정답률: 78%)
  • D-FF에서 D 입력이 NOT gate로 연결되어 있기 때문에, D 입력의 값이 반대로 전달되어 Q 출력과 Q' 출력이 서로 반대가 되는 것입니다. 따라서 정답은 "NOT gate"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 슈퍼헤테로다인 수신기에 고주파 증폭 회로를 부가하면?

  1. 감도가 나빠진다.
  2. 선택도가 좋아진다.
  3. 영상신호 방해가 증가한다.
  4. 신호대 잡음비가 낮아진다.
(정답률: 86%)
  • 슈퍼헤테로다인 수신기에 고주파 증폭 회로를 부가하면 선택도가 좋아진다. 이는 고주파 증폭 회로가 수신기의 선택도를 향상시켜주기 때문이다. 선택도란 수신기가 원하는 주파수 신호를 선택적으로 받아들이는 능력을 말하며, 고주파 증폭 회로는 이 선택도를 높여주어 원하는 신호를 더 잘 받아들일 수 있게 해준다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 데이트 속도의 변동에 의해서 생기는 재생신호 주파수의 동요를 무엇이라고 하는가?

  1. 와우 플러터
  2. 험
  3. 모터 보링
  4. 잡음
(정답률: 91%)
  • 와우 플러터는 데이트 속도의 변동에 의해 생기는 주파수 변화로 인해 발생하는 현상입니다. 이는 데이트 테이프나 레코드에서 발생하는데, 데이트 속도의 변동으로 인해 재생되는 소리의 주파수가 일정하지 않아서 발생합니다. 이러한 현상은 "와우"와 같은 울림 혹은 진동음과 같은 소리를 만들어내며, 이러한 현상이 지속되면 "와우 플러터"라고 부릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 테이프 리코더에서 평탄한 주파수 특성을 얻기 위해 녹음시 EQ 회로에서 보상하는 주파수는?

  1. 저역 주파수
  2. 고역 주파수
  3. 중역 주파수
  4. 저역 및 중역 주파수
(정답률: 76%)
  • 테이프 리코더에서는 녹음 시에 고역 주파수가 약화되는 경향이 있습니다. 따라서 EQ 회로에서는 이를 보상하기 위해 고역 주파수를 강화하는 보상을 해야 합니다. 이를 통해 평탄한 주파수 특성을 얻을 수 있습니다. 따라서 정답은 "고역 주파수"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 전류와 자장의 세기와의 관계를 나타내는 법칙은?

  1. 옴(Ohm)의 법칙
  2. 렌쯔(Lenz)의 법칙
  3. 키르히호프(Kirchhoff)의 법칙
  4. 비오-사바르(Biot-Savart)의 법칙
(정답률: 85%)
  • 전류가 흐르는 전선에서 발생하는 자기장의 세기는 전류의 세기와 전선과의 거리에 비례하며, 자기장의 방향은 전선을 중심으로 오른손 법칙에 따라 결정된다. 이 관계를 수식으로 나타낸 것이 비오-사바르의 법칙이다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 바랙터(varactor) 다이오드에 대한 설명으로 옳은 것은?

  1. 가변 저항 역할을 한다.
  2. 가변 용량 역할을 한다.
  3. 가변 인덕턴스 역할을 한다.
  4. 가변 컨덕턴스 역할을 한다.
(정답률: 85%)
  • 바랙터(varactor) 다이오드는 pn 접합부의 역전위를 조절하여 가변 용량을 제공하는 다이오드입니다. 이러한 특성으로 인해 주파수 변조, 필터링, 발진회로 등에 사용됩니다. 따라서 "가변 용량 역할을 한다."가 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음 중 초음파 탐상이 주로 많이 사용되는 것은?

  1. 고도 측정
  2. 어군 탐지
  3. 비파괴 검사
  4. 방향 탐지
(정답률: 86%)
  • 초음파 탐상은 소리의 주파수가 높아서 물체 내부의 결함이나 불균일성을 탐지하기에 적합합니다. 따라서 비파괴 검사에서 많이 사용되며, 재료의 결함, 균열, 두께 등을 검사할 때 사용됩니다. 고도 측정, 어군 탐지, 방향 탐지에서는 다른 기술이 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 녹음기에서 테이프를 일정한 속도로 움직이게 하는 것은?

  1. 캡스턴과 핀치롤러
  2. 핀치롤러와 텐션암
  3. 캡스턴과 테이프가이드
  4. 테이프가이드와 테이프패드
(정답률: 94%)
  • 녹음기에서 테이프를 일정한 속도로 움직이게 하는 것은 캡스턴과 핀치롤러입니다. 캡스턴은 테이프를 감아주는 역할을 하고, 핀치롤러는 테이프를 잡아 끌어당기는 역할을 합니다. 이 두 가지 부품이 함께 작동하여 테이프를 일정한 속도로 움직이게 합니다. 핀치롤러와 텐션암은 테이프의 긴장을 조절하는 역할을 하지만, 테이프를 움직이는 역할은 아닙니다. 캡스턴과 테이프가이드는 테이프를 감아주는 역할을 하지만, 핀치롤러와 같이 테이프를 움직이는 역할은 하지 않습니다. 마지막으로, 테이프가이드와 테이프패드는 테이프의 위치를 조절하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 중 온도 변화에 따라 저항값이 변화하는 반도체 성질을 이용한 감온 소자는?

  1. SCR
  2. UJT
  3. 서미스터(Thermistor)
  4. 터널 다이오드(Tunnel Diode)
(정답률: 93%)
  • 서미스터는 온도가 변화함에 따라 저항값이 변화하는 반도체 소자입니다. 따라서 서미스터는 감온 소자로 사용될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 역률이 0.001인 콘덴서의 Q의 값은?

  1. 1
  2. 10
  3. 100
  4. 1000
(정답률: 85%)
  • Q = 역률 / 손실각 탄젠트
    여기서 손실각 탄젠트는 매우 작은 값이므로 Q는 역률에 비례합니다. 따라서 역률이 0.001인 콘덴서의 Q 값은 1000이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 다음은 SSB 변조기의 기본 구성이다. □ 안에 알맞은 것은?

  1. 고주파 증폭기
  2. 저역필터
  3. 평형 변조기
  4. 혼합기
(정답률: 79%)
  • SSB 변조기는 단일 측면 대역폭(Single Side Band) 신호를 생성하기 위한 장치입니다. 이를 위해 주파수 혼합기를 사용하여 원래의 신호와 LO(Local Oscillator) 신호를 혼합합니다. 그러나 이 과정에서 상위 및 하위 측면 대역폭 신호가 생성되므로, 이를 제거하기 위해 평형 변조기가 사용됩니다. 평형 변조기는 상위 및 하위 측면 대역폭 신호를 상쇄시키는 역할을 합니다. 따라서 SSB 변조기의 기본 구성에서 평형 변조기는 필수적인 요소입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 전송하고자 하는 신호를 연속된 신호로 전송하는 것이 아니라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하여 펄스 형태로 만든 다음에 전송하는 방식은?

  1. FM 통신방식
  2. AM 통신방식
  3. 펄스 통신방식
  4. 다중 통신방식
(정답률: 88%)
  • 펄스 통신방식은 연속된 신호를 전송하는 것이 아니라 일정한 시간 간격으로 순간순간 신호의 진폭을 표본화하여 펄스 형태로 만든 다음에 전송하는 방식입니다. 이 방식은 신호를 디지털화하여 전송하기 때문에 노이즈에 강하고, 오류 검출 및 수정이 용이하며, 대역폭을 효율적으로 사용할 수 있습니다. 따라서, 펄스 통신방식은 현대 통신 기술에서 가장 많이 사용되는 방식 중 하나입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 수정발진기의 주파수 변동 원인과 방지책의 설명으로 옳지 않은 것은?

  1. 온도변화 - 항온조 사용
  2. 부하의 변동 - 발진부의 후단에 완충증폭기 사용
  3. 전원전압 변화 - 발진회로의 전원은 전체 회로의 전원과 공통으로 사용
  4. 동조점의 불안정 - 발진부의 양극 조절은 동조점보다 약간 벗어난 곳에 조정
(정답률: 81%)
  • 전원전압 변화가 발진회로의 전원과 공통으로 사용되는 이유는 설명되어 있지 않습니다. 따라서, "전원전압 변화 - 발진회로의 전원은 전체 회로의 전원과 공통으로 사용"이 옳지 않은 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. AM 수신기의 전체적인 특성을 판정하는 일반적인 종합 항목이 아닌 것은?

  1. 감도
  2. 정밀도
  3. 선택도
  4. 충실도
(정답률: 50%)
  • AM 수신기의 전체적인 특성을 판정하는 일반적인 종합 항목 중에서 정밀도는 제외됩니다. 이는 정밀도가 AM 수신기의 성능과는 직접적인 연관성이 없기 때문입니다. 정밀도는 측정값들이 얼마나 일치하는지를 나타내는 지표로, AM 수신기의 성능과는 관련이 없습니다. 따라서 AM 수신기의 전체적인 특성을 판정하는 일반적인 종합 항목으로는 감도, 선택도, 충실도 등이 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 정류 회로의 직류 전압이 300[V]이고, 리플 전압이 3[V]이었다. 이 회로의 리플 함유율은?

  1. 1[%]
  2. 2[%]
  3. 3[%]
  4. 10[%]
(정답률: 81%)
  • 리플 함유율은 리플 전압과 직류 전압의 비율로 나타낸 값입니다. 따라서 리플 함유율은 (리플 전압 / 직류 전압) x 100 으로 계산할 수 있습니다.

    이 문제에서는 리플 전압이 3[V], 직류 전압이 300[V]이므로 리플 함유율은 (3/300) x 100 = 1[%] 입니다.

    즉, 리플 함유율은 매우 작은 값이므로 정류 회로의 출력 전압은 거의 변하지 않는 것을 의미합니다. 따라서 이 회로는 안정적인 전원을 제공할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 크리스털 픽업(Pick Up)은 어떤 효과를 이용한 것인가?

  1. 홀 효과
  2. 광전 효과
  3. 압전기 효과
  4. 정전기 효과
(정답률: 89%)
  • 크리스털 픽업은 압전기 효과를 이용하여 소리를 전기 신호로 바꾸는 장치입니다. 압전기 효과란 일정한 압력이 가해지면 일부 결정체의 전하 분포가 바뀌어 전기적인 신호를 발생시키는 현상을 말합니다. 크리스털 픽업은 압력에 의해 크리스털 내부의 전하 분포가 바뀌어 전기 신호를 생성하므로 압전기 효과를 이용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 음(소리)의 3요소 가운데 그 중 하나를 설명한 것은?

  1. 소리의 반사에 의한 간접 음이 잔향이다.
  2. 높은 주파수의 소리일수록 흡수되는 성질이 강하다.
  3. 낮은 주파수의 소리일수록 반사하는 성질이 강하다.
  4. 소리의 높이는 기본 주파수 또는 파장에 의하여 정하여진다.
(정답률: 83%)
  • 소리의 높이는 기본 주파수 또는 파장에 의하여 정하여진다는 것은 소리의 높낮이가 소리의 진동수에 의해 결정된다는 것을 의미합니다. 즉, 진동수가 높을수록 높은 음이 나오고, 진동수가 낮을수록 낮은 음이 나오는 것입니다. 이는 음파의 파장과도 관련이 있습니다. 파장이 짧을수록 높은 음이 나오고, 파장이 길수록 낮은 음이 나오는 것입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 교류전력제어에 사용되는 양방향 사이리스터(thyrister)는?

  1. SCR
  2. JFET
  3. MOSFET
  4. TRIAC
(정답률: 88%)
  • 양방향 사이리스터는 양방향으로 전류를 제어할 수 있는 반도체 소자입니다. 이 중 TRIAC은 SCR과 달리 양방향으로 전류를 제어할 수 있으며, AC 전원에서 사용됩니다. 따라서 교류전력제어에 사용되는 양방향 사이리스터는 TRIAC입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 컴퓨터 시스템에서 데이터의 입ㆍ출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치는?

  1. DMA
  2. 제어장치
  3. 레지스터
  4. 프로그램 카운터
(정답률: 82%)
  • 제어장치는 컴퓨터 시스템에서 데이터의 입ㆍ출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치입니다. DMA는 직접 메모리 접근을 위한 장치이고, 레지스터는 데이터를 저장하는 임시 기억장치이며, 프로그램 카운터는 다음에 실행할 명령어의 주소를 저장하는 레지스터입니다. 따라서, 데이터의 입ㆍ출력을 관리하고, CPU의 명령 수행에 필요한 신호를 내보내는 장치는 제어장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 반도체 레이저 재료로 주로 사용되는 대표적인 것은?

  1. Ge
  2. Si
  3. CO2
  4. GaAs
(정답률: 87%)
  • 반도체 레이저는 반도체 소자에서 발생하는 빛을 이용하여 레이저를 만드는 기술입니다. 이때, 반도체 레이저 재료로는 반도체 소자에서 빛을 잘 발생시키는 물질이 필요합니다. 그리고 이 중에서 가장 많이 사용되는 것이 GaAs입니다. 이는 GaAs가 높은 광학적 투과율과 높은 발광 효율을 가지고 있기 때문입니다. 또한, GaAs는 다른 반도체 소자와 쉽게 결합되어 사용하기도 용이합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 인터럽트 발생시 가장 높은 순위의 인터럽트 원인부터 차례로 검사해서 찾아낸 후 이에 해당하는 서비스 루틴을 수행하는 인터럽트 방식에 해당하는 것은?

  1. 논 마스트 인터럽트
  2. 폴링
  3. 벡터링
  4. 데이지 체인
(정답률: 56%)
  • 폴링은 인터럽트 발생 여부를 주기적으로 검사하는 방식으로, 인터럽트 발생 시간을 예측할 수 없는 경우에 적합합니다. 따라서 인터럽트 발생 시 가장 높은 순위의 인터럽트 원인부터 차례로 검사하는 방식인 벡터링이나 데이지 체인과는 다릅니다. 논 마스트 인터럽트는 인터럽트 처리 중 다른 인터럽트가 발생할 수 있는 경우에 사용되는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 스피커의 감도 측정에 있어서 표준 마이크로 폰이 받는 음압이 10[μ bar]이면 이 스피커의 전력 감도는 약 몇 [dB] 인가? (단, 스피커의 입력에는 1[W]를 가한 것으로 한다.)

  1. 9
  2. 15
  3. 20
  4. 23
(정답률: 63%)
  • 스피커의 전력 감도는 스피커가 발생시키는 소리의 강도를 나타내는 지표이다. 이 값은 스피커의 입력 전력과 스피커가 발생시키는 소리의 음압 사이의 관계로 정의된다.

    전력 감도는 다음과 같은 공식으로 계산된다.

    전력 감도 = 10 log (발생하는 음압^2 / 입력 전력)

    여기서 입력 전력은 1[W]로 주어졌으므로,

    전력 감도 = 10 log (발생하는 음압^2 / 1)

    따라서, 문제에서 주어진 음압 10[μ bar]를 이용하여 전력 감도를 계산하면 다음과 같다.

    전력 감도 = 10 log ((10^-5)^2 / 1) = 10 log (10^-10) = -100

    하지만, 전력 감도는 보통 음압을 dB로 변환한 값에 2를 더한 것으로 표현된다. 따라서,

    전력 감도 = -100 + 2 = -98

    하지만, 이 문제에서는 보기에서 주어진 값 중에서 가장 가까운 값으로 반올림하여 정답을 구하라고 하였으므로,

    정답 = 20

    이 된다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 강력한 초음파를 액체 속에 방사했을 때 일어나는 현상은?

  1. 전기왜형
  2. 압전효과
  3. 자기왜형
  4. 캐비테이션
(정답률: 92%)
  • 캐비테이션은 강력한 초음파가 액체 속에서 생성되는 공기 포화 현상으로, 압력이 급격하게 낮아져서 액체가 기체 상태로 변하는 현상입니다. 이 때 생성된 기포가 폭발하면서 강력한 충격파가 발생하며, 이는 소리와 더불어 물리적인 손상을 일으키는 원인이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 고주파 가열에서 유전 가열은 어떤 원리에 의하여 발열시키는 방식인가?

  1. 유전체 손
  2. 와류 전류 손
  3. 히스테리시스 손
  4. 표피 작용에 의한 손실
(정답률: 72%)
  • 고주파 가열에서 유전 가열은 유전체 내부의 분자가 전기장에 의해 움직이면서 발생하는 마찰에 의해 발열됩니다. 이때 유전체 손은 유전체 내부에서 분자가 움직이면서 발생하는 마찰에 의한 열 손실을 의미합니다. 따라서 정답은 "유전체 손"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 다음 중 LIFO(Last-in, First-out) 구조는?

  1. ROM
  2. Queue
  3. ALU
  4. Stack
(정답률: 93%)
  • LIFO 구조는 가장 마지막에 들어온 데이터가 가장 먼저 나가는 구조를 말합니다. 이러한 구조를 가진 자료구조 중에서 가장 대표적인 것이 Stack입니다. Stack은 데이터를 쌓아 올리듯이 쌓아놓은 후, 가장 마지막에 쌓인 데이터를 가장 먼저 꺼내는 구조를 가지고 있습니다. 따라서 LIFO 구조를 가진 자료구조 중에서 Stack이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 다음 중 sinwt 의 라플라스 변환은?

  1. 1/S
(정답률: 68%)
  • sinwt은 시간 t에 대한 사인 함수이므로, 라플라스 변환을 하기 위해서는 시간 t에 대한 적분이 필요합니다. 하지만 라플라스 변환에서는 시간 t가 음의 무한대부터 양의 무한대까지 적분되므로, 사인 함수의 주기성 때문에 적분값이 수렴하지 않습니다. 따라서 sinwt의 라플라스 변환은 존재하지 않습니다. 따라서 정답은 "1/S"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 16진 비동기 카운터를 만들려면 JK 플립플롭이 최소 몇 개가 필요한가?

  1. 2
  2. 3
  3. 4
  4. 6
(정답률: 90%)
  • 16진 비동기 카운터는 4비트로 구성되어야 합니다. 이는 16진수가 4비트로 표현되기 때문입니다. 따라서 JK 플립플롭이 최소 4개 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 마이크로프로세서의 구성 요소가 아닌 것은?

  1. 연산부
  2. 레지스터부
  3. 제어부
  4. 입ㆍ출력부
(정답률: 84%)
  • 입ㆍ출력부는 마이크로프로세서의 구성 요소가 아닙니다. 이는 컴퓨터 시스템에서 마이크로프로세서와 상호작용하는 부분으로, 입력 장치와 출력 장치를 포함합니다. 마이크로프로세서는 연산부, 레지스터부, 제어부로 구성되며, 이들은 프로세서의 핵심 기능을 수행합니다. 연산부는 산술 및 논리 연산을 수행하고, 레지스터부는 데이터를 저장하고 처리합니다. 제어부는 명령어를 해석하고 실행하는 역할을 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 중 시미트 트리거(schmitt trigger) 회로의 출력 파형은?

  1. 구형파
  2. 톱니파
  3. 정현파
  4. 삼각파
(정답률: 69%)
  • 시미트 트리거 회로는 입력 신호가 일정 임계값을 넘어서면 출력이 전환되는 회로입니다. 이 때, 입력 신호가 일정 임계값을 넘어서면 출력이 급격하게 변화하게 되는데, 이러한 출력 파형이 구형파 모양을 띄게 됩니다. 따라서 정답은 "구형파"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 전파 정류회로의 직류(DC) 출력 전력은 반파 정류회로에 비하여 몇 배가 되는가?

  1. 2배
  2. 4배
  3. 8배
  4. 16배
(정답률: 72%)
  • 전파 정류회로는 입력 신호의 전압을 일정한 수준으로 유지시켜 출력 신호를 만들어내는 반면, 반파 정류회로는 입력 신호의 음극성과 양극성 중 하나를 제거하여 출력 신호를 만들어냅니다. 이로 인해 전파 정류회로의 직류 출력 전력은 반파 정류회로에 비해 더 많이 나오게 됩니다. 따라서 정답은 "4배"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 4개의 자극을 갖는 발전기가 초당 100회의 회전수를 갖는다면, 출력전압의 주파수는 몇 [Hz]인가?

  1. 100
  2. 200
  3. 400
  4. 800
(정답률: 58%)
  • 4개의 자극을 갖는 발전기는 1회전당 4번의 전기 신호를 생성하므로, 100회전당 400번의 전기 신호를 생성합니다. 이는 출력전압의 주파수가 400Hz라는 것을 의미합니다. 그러나 출력전압은 양극성이므로, 실제 주파수는 400Hz의 절반인 200Hz가 됩니다. 따라서 정답은 "200"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 다음 중 절차계획에서 다루어지는 주요한 내용으로 가장 관계가 먼 것은?

  1. 각 작업의 소요시간
  2. 각 작업의 실시 순서
  3. 각 작업의 필요한 기계와 공구
  4. 각 작업의 부하와 능력의 조정
(정답률: 68%)
  • 절차계획에서 다루어지는 주요한 내용은 각 작업의 소요시간, 각 작업의 실시 순서, 각 작업의 필요한 기계와 공구입니다. 이 중에서 "각 작업의 부하와 능력의 조정"은 다른 내용들과는 관련이 덜한 내용으로 보입니다. 이는 작업자의 역량과 부하를 고려하여 작업 일정을 조정하는 것으로, 다른 내용들과는 달리 작업의 진행에 직접적인 영향을 미치지 않기 때문입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 그림과 같은 계획공정도(Network)에서 주공정으로 옳은 것은? (단, 화살표 밑의 숫자는 활동시간[단위:주]을 나타낸다.)

  1. ①-②-⑤-⑥
  2. ①-②-④-⑤-⑥
  3. ①-③-④-⑤-⑥
  4. ①-③-⑥
(정답률: 83%)
  • 주공정은 전체 공정 중에서 가장 오래 걸리는 공정으로, 이 공정이 지연되면 전체 공정이 지연될 가능성이 높습니다. 따라서 이번 문제에서는 주공정을 찾아야 합니다.

    ①은 시작점이므로 주공정이 될 수 없습니다.
    ②는 ①과 ③의 선행작업이므로 주공정이 될 수 없습니다.
    ③은 ①과 ②의 선행작업이지만, ④와 ⑤의 후행작업이므로 주공정이 될 수 있습니다.
    ④와 ⑤는 ③의 후행작업이므로 주공정이 될 수 없습니다.
    따라서 정답은 "①-③-⑥"입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 작업자가 장소를 이동하면서 작업을 수행하는 경우에 그 과정을 가공, 검사, 운반, 저장 등의 기 호를 사용하여 분석하는 것을 무엇이라 하는가?

  1. 작업자 연합작업분석
  2. 작업자 동작분석
  3. 작업자 미세분석
  4. 작업자 공정분석
(정답률: 69%)
  • 작업자가 장소를 이동하면서 작업을 수행하는 경우, 작업자의 동작과 함께 작업의 과정을 분석하여 효율적인 작업 방법을 도출하는 것을 작업자 공정분석이라고 합니다. 따라서, "작업자 공정분석"이 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. u 관리도의 관리상한선과 관리하한선을 구하는 식으로 옳은 것은?

(정답률: 72%)
  • u 관리도의 관리상한선은 평균(u) + 3표준편차, 관리하한선은 평균(u) - 3표준편차로 구합니다. 따라서 정답은 "" 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 모집단을 몇 개의 층으로 나누고 각 층으로부터 각각 랜덤하게 시료를 뽑는 샘플링 방법은?

  1. 층별 샘플링
  2. 2단계 샘플링
  3. 계통 샘플링
  4. 단순 샘플링
(정답률: 92%)
  • 층별 샘플링은 모집단을 여러 개의 층으로 나누고 각 층에서 랜덤하게 시료를 추출하는 방법입니다. 이 방법은 모집단의 특성을 고려하여 층을 나누기 때문에 층 내부의 특성이 유사한 경우에는 샘플링 오차를 줄일 수 있습니다. 또한, 모집단의 크기가 큰 경우에도 효과적으로 샘플링을 할 수 있습니다. 따라서 층별 샘플링은 모집단의 특성을 고려하여 효과적으로 샘플링을 할 수 있는 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 다음 중 관리의 사이클을 가장 올바르게 표시한 것은? {단, A: 조처, C: 검토, D: 실행, P: 계획}

  1. P→C→A→D
  2. P→A→C→D
  3. A→D→C→P
  4. P→D→C→A
(정답률: 86%)
  • 정답은 "P→D→C→A" 입니다.

    관리의 사이클은 계획, 실행, 검토, 조치의 4단계로 이루어져 있습니다. 따라서, 우선적으로 계획을 수립하고, 그 계획을 실행하며, 실행한 결과를 검토하고, 문제가 발생하면 조치를 취하는 것이 관리의 사이클입니다.

    따라서, "P→D→C→A"가 올바른 답입니다. 먼저 계획을 수립하고, 그 계획을 실행하며, 실행한 결과를 검토하고, 문제가 발생하면 조치를 취하는 것이 올바른 순서입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
