전기기능장 필기 기출문제복원 (2007-07-15)

전기기능장 2007-07-15 필기 기출문제 해설

이 페이지는 전기기능장 2007-07-15 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

전기기능장
(2007-07-15 기출문제)

목록

1과목: 임의구분

1. 2진수(110010.111)2 를 8진수로 변환한 값은?

  1. (62.7)8
  2. (32.7)8
  3. (62.6)8
  4. (32.6)8
(정답률: 86%)
  • 2진수를 8진수로 변환할 때는 소수점을 기준으로 왼쪽과 오른쪽으로 각각 3자리씩 묶어 계산합니다.
    정수부: $110 \rightarrow 6$, $001 \rightarrow 1$ (앞에 0을 채워 $062$가 아닌 $110$과 $001$로 묶음 $\rightarrow$ $110_2=6_8, 001_2=1_8$이나 주어진 수 $110010$은 $110|010$으로 묶여 $6|2$가 됨)
    소수부: $111 \rightarrow 7$
    따라서 $(110010.111)_2$를 3자리씩 묶으면 $(110)(010).(111)$이 되어 $(62.7)_8$이 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 히스테리시스 곡선의 횡축과 종축을 나타내는 것은?

  1. 자속밀도 - 투자율
  2. 자장의 세기 - 자속밀도
  3. 자계의 세기 - 자화
  4. 자화 - 자속밀도
(정답률: 89%)
  • 히스테리시스 곡선(B-H 곡선)은 자계의 세기 $H$를 변화시켰을 때 자속밀도 $B$가 어떻게 변화하는지를 나타낸 곡선입니다. 따라서 횡축은 자장의 세기, 종축은 자속밀도를 나타냅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같은 회로의 기능은?

  1. 반일치회로
  2. 감산기
  3. 반가산기
  4. 부호기
(정답률: 87%)
  • 회로를 분석하면 출력 $Y$는 $A$와 $B$의 AND 연산($A \cdot B$) 결과인 Carry(올림수)가 되고, 출력 $X$는 $A$와 $B$의 XOR 연산($A \oplus B$) 결과인 Sum(합)이 됩니다. 하나의 Carry와 하나의 Sum을 생성하는 이 회로의 기능은 반가산기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 동기기의 전기자 권선법이 아닌 것은?

  1. 분포권
  2. 2층권
  3. 중권
  4. 전절권
(정답률: 86%)
  • 동기기의 전기자 권선법으로는 분포권, 단절권, 중권, 2층권이 사용됩니다. 전절권은 동기기 전기자 권선법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 논리식 중 맞는 표현은?

(정답률: 89%)
  • 드모르간의 법칙에 따르면 전체 부정의 합은 각각의 부정의 곱과 같습니다.
    따라서 $\overline{A + B} = \overline{A} \cdot \overline{B}$ 표현이 논리적으로 맞습니다.
    정답:
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 변압기에 대한 설명으로 잘못된 것은?

  1. 변압기 호홉작용은 기름의 열화의 원인이 된다.
  2. 변압기 임피던스 전압이 크면 전압변동은 작다.
  3. 변압기 온도상승에 영향이 가장 큰 것은 동손이다.
  4. 무부하 시험에서는 고압쪽을 개방하고 저압쪽에 계기를 단다.
(정답률: 56%)
  • 변압기의 임피던스 전압이 커지면 전압 강하가 증가하여 전압 변동률이 커지게 됩니다.

    오답 노트
    임피던스 전압이 크면 전압변동은 커집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

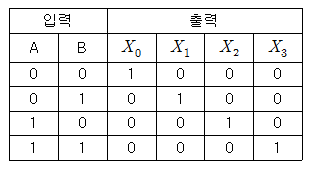

7. 진리표와 같은 입력조합으로 출력이 결정되는 회로는?

  1. 인코더
  2. 디코더
  3. 멀티플렉서
  4. 카운터
(정답률: 82%)
  • 제시된 진리표 를 보면 2개의 입력(A, B) 조합에 따라 4개의 출력($X_0$~$X_3$) 중 단 하나만 1이 되는 구조입니다. 이는 부호화된 입력을 원래의 개별 신호로 복원하는 디코더의 전형적인 동작 특성입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 상전압 300V의 3상 반파 정류회로의 직류 전압은 몇 V인가?

  1. 117
  2. 200
  3. 283
  4. 351
(정답률: 71%)
  • 3상 반파 정류회로의 평균 직류 전압은 상전압의 약 1.17배로 계산합니다.
    ① [기본 공식] $V_{dc} = 1.17 \times V_{ph}$
    ② [숫자 대입] $V_{dc} = 1.17 \times 300$
    ③ [최종 결과] $V_{dc} = 351$ V
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 그림과 같은 구조를 가지고 있는 스택은?

  1. FIFO
  2. LIFO
  3. BUFFER
  4. POINTER
(정답률: 71%)
  • 제시된 이미지 는 데이터가 한쪽 끝에서만 삽입되고 삭제되는 구조를 보여줍니다. 이는 나중에 들어온 데이터가 가장 먼저 나가는 후입선출(Last-In First-Out) 방식의 LIFO 구조입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 플랜트 프로세스의 자동제어장치, 공업제어장치, 공업계측 및 컴퓨터 설비의 시공 및 보수는 어느 직종의 기능공인가?

  1. 내선전공
  2. 배전전공
  3. 플랜트전공
  4. 계장공
(정답률: 75%)
  • 플랜트 프로세스의 자동제어장치, 공업제어장치, 공업계측 및 컴퓨터 설비의 시공과 보수를 전문으로 하는 기능공은 계장공입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 직류전동기에서 전기자에 가해 주는 전원전압을 낮추어서 전동기의 유도 기전력을 전원전압보다 높게 하여 제동하는 방법은?

  1. 맴돌이전류제동
  2. 발전제동
  3. 역전제동
  4. 회생제동
(정답률: 78%)
  • 전원전압을 낮추어 전동기의 유도 기전력을 전원전압보다 높게 만들어, 전동기를 발전기로 동작시켜 에너지를 전원으로 되돌려 보내는 제동 방식은 회생제동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 다음 심벌의 명칭은 어느 것인가?

  1. 전류제한기
  2. 지진감지기
  3. 전압제한기
  4. 역률제한기
(정답률: 89%)
  • 제시된 심벌 은 전류제한기를 나타내는 기호입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. PUT가 UJT에 비하여 좋은 점을 설명한 것이다. 잘못 설명된 것은?

  1. 외부 저항에 의해 효율값을 조정할 수 있다.
  2. 베이스간 저항을 조절할 수 있다.
  3. 누설전류가 적다.
  4. 발진주파수의 변화폭이 크다.
(정답률: 60%)
  • PUT는 UJT에 비해 외부 저항으로 효율값을 조정할 수 있고, 베이스간 저항 조절이 가능하며 누설전류가 적다는 장점이 있습니다. 하지만 발진주파수의 변화폭이 크다는 것은 PUT의 상대적인 장점으로 보기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 수소냉각 발전기에서 발전기내 수소 순환용(Fan)의 전후 입력차로 식별하고자 하는 것은?

  1. 발전기내 수소압력
  2. 수소가스의 순도
  3. 휀의 회전속도
  4. 가스의 수분함량
(정답률: 71%)
  • 수소냉각 발전기에서 수소 순환용 팬(Fan)의 전후 입력 차이를 측정함으로써 수소가스의 순도를 식별할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 조명용 전등에 일반적으로 타임스위치를 시설하는 곳은?

  1. 병원
  2. 은행
  3. 아파트현관
  4. 공장
(정답률: 91%)
  • 아파트 현관과 같이 정해진 시간 동안만 점등하고 자동으로 소등되어야 하는 장소에는 에너지 절약과 편의를 위해 타임스위치를 시설합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 농형 유도 전동기 기동법이 아닌 것은?

  1. 직입 기동법
  2. 2차 저항 기동법
  3. 콘도르퍼방식
  4. Y-△ 기동법
(정답률: 71%)
  • 2차 저항 기동법은 권선형 유도 전동기에서 2차 회로에 저항을 삽입하여 기동 전류를 제한하는 방식입니다. 농형 유도 전동기는 구조적으로 2차 회로에 외부 저항을 연결할 수 없습니다.

    오답 노트
    직입 기동법, 콘도르퍼방식, Y-△ 기동법: 농형 유도 전동기에 적용 가능한 기동법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 여러 입ㆍ출력 장치로부터 인터럽트 요구시 소프트 웨어적으로 입ㆍ출력 장치를 결정하는 방법은?

  1. 폴링
  2. DMA
  3. 데이지 체인
  4. 벡터 인터럽트
(정답률: 46%)
  • CPU가 인터럽트 요청을 받았을 때, 어떤 장치가 요청했는지 확인하기 위해 CPU가 순차적으로 각 장치의 상태를 직접 확인하는 소프트웨어적 방식입니다.
  • 하드웨어적은 데이지체인
    소.폴 하.체
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 비투자율 1500인 자로의 평균길이 50cm, 단면적 30cm2 인 철심에 감긴, 권수 425회의 코일에 0.5A의 전류가 흐를 때 저축된 전자(電磁)에너지는 약 몇J 인가?

  1. 0.25
  2. 2.73
  3. 4.96
  4. 15.3
(정답률: 55%)
  • 인덕턴스를 먼저 구한 뒤, 코일에 저장되는 에너지 공식을 사용하여 계산합니다. 비투자율 $\mu_r = 1500$, 길이 $l = 0.5\text{m}$, 단면적 $A = 30 \times 10^{-4}\text{m}^2$, 권수 $N = 425$, 전류 $I = 0.5\text{A}$ 입니다.
    ① [기본 공식] $W = \frac{1}{2} L I^2 = \frac{1}{2} ( \frac{\mu_0 \mu_r N^2 A}{l} ) I^2$
    ② [숫자 대입] $W = \frac{1}{2} \times \frac{4\pi \times 10^{-7} \times 1500 \times 425^2 \times 30 \times 10^{-4}}{0.5} \times 0.5^2$
    ③ [최종 결과] $W = 0.25$
  • 축적되는 에너지 W=1/2*LI^2
    L=uN^2A/L
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 100V 전원에 30W의 선풍기를 접속하였더니 0.5A의 전류가 흘렀다. 이 선풍기의 역률은 얼마인가?

  1. 0.6
  2. 0.7
  3. 0.8
  4. 0.9
(정답률: 66%)
  • 단상 교류 전력에서 유효전력은 전압, 전류, 역률의 곱으로 계산됩니다. 역률은 유효전력을 피상전력으로 나눈 값입니다.
    ① [기본 공식] $\cos\theta = \frac{P}{V \times I}$
    ② [숫자 대입] $\cos\theta = \frac{30}{100 \times 0.5}$
    ③ [최종 결과] $\cos\theta = 0.6$
  • cosθ=P/VI 30/100×0.5=0.6
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전기자 도체의 총수 500, 10극, 단중 파권으로 매극의 자속수가 0.2Wb 인 직류발전기가 600rpm으로 회전할 때의 유도 기전력은 몇 V 인가?

  1. 2500
  2. 5000
  3. 10000
  4. 15000
(정답률: 76%)
  • 직류발전기의 유도 기전력은 자속, 도체 수, 회전 속도, 병렬 회로 수에 의해 결정됩니다. 단중 파권의 경우 병렬 회로 수 $a$는 극 수 $P$와 같습니다.
    ① [기본 공식] $E = \frac{P \Phi Z N}{60 a}$
    ② [숫자 대입] $E = \frac{10 \times 0.2 \times 500 \times 600}{60 \times 10}$
    ③ [최종 결과] $E = 5000$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의구분

21. 8극 동기전동기의 기동방법에서 유도전동기로 기동하는 기동법을 사용하려면 유도전동기의 필요한 극 수는 몇 극 인가?

  1. 6
  2. 8
  3. 10
  4. 12
(정답률: 89%)
  • 동기전동기를 유도전동기로 기동할 때, 기동 시의 토크를 높이고 진동을 줄이기 위해 보통 동기 속도보다 낮은 속도를 갖는 극수를 선택합니다. 일반적으로 동기 극수보다 2극 적은 극수를 사용합니다.
    ① [기본 공식] $P_{ind} = P_{syn} - 2$
    ② [숫자 대입] $P_{ind} = 8 - 2$
    ③ [최종 결과] $P_{ind} = 6$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 크로우링 현상은 다음의 어느 것에서 일어나는가?

  1. 농형 유도전동기
  2. 직류 직권전동기
  3. 회전 변류기
  4. 3상 변압기
(정답률: 79%)
  • 크로우링(Crawling) 현상은 농형 유도전동기에서 고조파 성분에 의해 정격 속도보다 훨씬 낮은 속도로 회전하는 현상을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. SSS의 트리거에 대한 설명 중 옳은 것은?

  1. 게이트에 (+)펄스를 가한다.
  2. 게이트에 (-)펄스를 가한다.
  3. 게이트에 빛을 비춘다.
  4. 브레이크 오버전압을 넘는 전압의 펄스를 양단자간에 가한다.
(정답률: 79%)
  • SSS(Static Switch)는 게이트 단자가 없는 소자로, 소자 양단에 브레이크 오버 전압 이상의 전압을 가하여 턴-온 시키는 트리거 방식을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. SCR에 대한 설명 중 옳지 않은 것은?

  1. 게이트 전류로 턴-온 할 수 있다.
  2. 애노드, 게이트, 캐소드 구간의 3단자 이다.
  3. 역전압이 걸리면 턴-오프 할 수 있다.
  4. 턴-온시 게이트 전류를 차단하면 소호된다.
(정답률: 69%)
  • SCR(사이리스터)은 한 번 턴-온(Turn-on)되면 게이트 전류를 차단하더라도 계속해서 도통 상태를 유지하는 래칭(Latching) 특성을 가지고 있습니다. 따라서 게이트 전류 차단만으로는 소호(턴-오프)되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 단상 3선식 전로에 그림과 같이 부하가 접속 되어 있을 경우에 설비 불평형률은 약 몇 % 인가?

  1. 13.33
  2. 14.33
  3. 15.33
  4. 16.33
(정답률: 76%)
  • 단상 3선식의 설비 불평형률은 중성선에 흐르는 부하 전류를 각 선로 부하의 합으로 나누어 계산합니다.
    ① [기본 공식]
    $$\text{불평형률} = \frac{|P_{A} - P_{B}|}{\frac{P_{A} + P_{B}}{2}} \times 100$$
    ② [숫자 대입]
    $$\text{불평형률} = \frac{|(5+6) - (4+6)|}{\frac{(5+6) + (4+6)}{2}} \times 100 = \frac{1}{10.5} \times 100$$
    ③ [최종 결과]
    $$\text{불평형률} = 13.33$$
  • 설비불평형률=중선선과 각 전압측 전선간에 접속되는 부하 설비 용량의 차/총 부하설비 용량의 1/2

    =(5-4/15×1/2)×100=13.33[%]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 어떤 R-L-C 병렬회로가 병렬공진 되었을 때 합성 전류에 대한 설명으로 옳은 것은?

  1. 전류는 무한대가 된다.
  2. 전류는 최대가 된다.
  3. 전류는 흐르지 않는다.
  4. 전류가 최소가 된다.
(정답률: 77%)
  • R-L-C 병렬회로에서 공진이 발생하면 리액턴스 성분($X_{L}, X_{C}$)이 서로 상쇄되어 임피던스가 최대가 되며, 이에 따라 회로에 흐르는 전체 합성 전류는 최소가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 주소비트가 n 이고, 단어길이가 m 인 메모리의 용량은?

  1. 2n×m
  2. 2m×n
  3. n×m
  4. 2n×m
(정답률: 60%)
  • 메모리의 전체 용량은 주소 비트 $n$으로 결정되는 선택 가능한 주소의 개수($2^{n}$)에 각 주소에 저장되는 데이터의 크기인 단어 길이 $m$을 곱하여 계산합니다.
    $$Capacity = 2^{n} \times m$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 인버터 제어라고도 하며 유도전동기에 인가되는 전압과 주파수를 변환시켜 제어하는 방식은?

  1. VVVF 제어방식
  2. 궤한 제어방식
  3. 워드레오나드 제어방식
  4. 1단속도 제어방식
(정답률: 91%)
  • 전압(Voltage)과 주파수(Frequency)를 동시에 가변시켜 유도전동기의 속도를 정밀하게 제어하는 인버터 제어 방식을 VVVF(Variable Voltage Variable Frequency) 제어방식이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 다음 중 UPS의 기능으로서 옳은 것은 어느 것인가?

  1. 3상전파정류 방식
  2. 가변주파수 공급 가능
  3. 무정전 전원공급 가능
  4. 고조파방지 및 정류평활
(정답률: 88%)
  • UPS(Uninterruptible Power Supply)는 정전 시에도 저장된 배터리를 통해 전원을 계속 공급함으로써 시스템의 중단을 막는 장치입니다. 따라서 무정전 전원공급 가능이 옳은 설명입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 다음과 같은 S-R 플립플롭 회로는 어떤 회로 동작을 하는가?

  1. 4진 카운터
  2. 시프트 레지스터
  3. 분주회로
  4. M/S 플립플롭
(정답률: 82%)
  • 제시된 회로는 두 개의 플립플롭이 직렬로 연결되어 있으며, 첫 번째 플립플롭의 출력 $Q$가 두 번째 플립플롭의 입력으로 들어가고, 클록(CK) 신호가 인버터를 통해 서로 반대로 공급되는 구조입니다. 이는 데이터를 한 단계씩 저장하며 전달하는 M/S 플립플롭(Master-Slave Flip-Flop)의 전형적인 동작 회로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 5Ω의 저항 10개를 직렬 접속하면 병렬 접속시의 몇 배가 되는가?

  1. 20
  2. 50
  3. 100
  4. 250
(정답률: 82%)
  • 저항의 직렬 접속은 단순히 합산하고, 병렬 접속은 역수의 합의 역수로 계산하여 두 값의 비율을 구합니다.
    ① [기본 공식]
    직렬: $R_{s} = R \times n$
    병렬: $R_{p} = \frac{R}{n}$
    ② [숫자 대입]
    직렬: $R_{s} = 5 \times 10 = 50$
    병렬: $R_{p} = \frac{5}{10} = 0.5$
    ③ [최종 결과]
    $$\frac{50}{0.5} = 100$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 다음 논리회로와 등가인 논리함수는?

(정답률: 47%)
  • 회로의 각 게이트를 분석하여 논리식을 도출합니다. 상단 AND 게이트는 입력 $A$와 $\overline{B}$의 곱인 $A\overline{B}$가 되고, 하단 AND 게이트는 입력 $\overline{A}$와 $B$의 곱인 $\overline{A}B$가 됩니다. 최종적으로 두 출력이 OR 게이트로 연결되므로 전체 논리함수는 $F = A\overline{B} + \overline{A}B$가 됩니다. 따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 다이오드의 애벌런치(avalanche)현상이 발생되는 것을 옳게 설명한 것은?

  1. 역방향 전압이 클 때 발생한다.
  2. 순방향 전압이 클 때 발생한다.
  3. 역방향 전압이 적을 때 발생한다.
  4. 순방향 전압이 적을 때 발생한다.
(정답률: 80%)
  • 애벌런치(avalanche) 현상은 다이오드에 매우 큰 역방향 전압이 인가되었을 때, 강한 전계에 의해 전자와 정공이 가속되어 충돌 이온화를 일으키며 전류가 급격히 증가하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 철심을 자화할 때 발생하는 자기 점성의 원인은?

  1. 자화에 따른 발열
  2. 자구의 변화에 대한 관성
  3. 맴돌이 전류에 의한 자화 방해
  4. 전자의 전자운동의 감속
(정답률: 59%)
  • 자기 점성이란 철심을 자화시킬 때 자구(Magnetic Domain)의 방향이 변화하는 과정에서 발생하는 일종의 관성 현상으로 인해 자화가 지연되는 성질을 말합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 일반적으로 큐비클형이라 하며, 점유면적이 좁고 운전보수에 안전하므로 공장, 빌딩 등의 전기실에 많이 사용되며 조립형, 장갑형이 있는 배전반은?

  1. 데드 프런트식 배전반
  2. 철제 수직형 배전반
  3. 라이브 프런트식 배전반
  4. 폐쇄식 배전반
(정답률: 87%)
  • 큐비클형 배전반은 충전부가 폐쇄된 외함 내에 수납되어 있어 점유 면적이 좁고 운전 및 보수가 안전하며, 주로 공장이나 빌딩의 전기실에 사용되는 폐쇄식 배전반을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 동일한 보빈위에 동일한 인덕턴스 L[H]인 두 코일을 반대방향으로 직렬로 연결할 때 합성 인덕턴스는 몇 H인가? (단, 두 코일의 결합계수는 1이다.)(오류 신고가 접수된 문제입니다. 반드시 정답과 해설을 확인하시기 바랍니다.)

  1. 0
  2. L
  3. 2L
  4. 4L
(정답률: 53%)
  • 두 코일을 반대 방향으로 직렬 연결(차등결합)할 때의 합성 인덕턴스는 각 인덕턴스의 합에서 상호 인덕턴스의 2배를 뺀 값과 같습니다.
    ① [기본 공식] $L = L_{1} + L_{2} - 2K\sqrt{L_{1}L_{2}}$
    ② [숫자 대입] $L = L + L - 2 \times 1 \times \sqrt{L \times L}$
    ③ [최종 결과] $L = 0$ H
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. IGBT는 파워 트랜지스터에 비하여 고속 스위칭이 가능하고 게이트 회로가 간단하여 많이 사용되는데 그림에서 IGBT 게이트 회로에서 IGBT 가 on 되는 조건은?

  1. Tr1 이 on
  2. Tr1 이 off
  3. Tr2 가 on
  4. Tr2 가 off
(정답률: 73%)
  • 제시된 회로 에서 IGBT의 게이트(G)에 전압이 인가되어 전위가 높아져야 IGBT가 턴-온(on) 됩니다. Tr1이 on 되면 $+V_{cc}$ 전원이 $R_{c2}$를 통해 게이트(G)로 공급되므로 IGBT가 on 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 축전지의 충전방식 중 비교적 단시간에 보통 충전 전류의 2-3배로 충전하는 방식은 무엇인가?

  1. 세류 충전
  2. 균등 충전
  3. 트리클 충전
  4. 급속 충전
(정답률: 90%)
  • 보통 충전 전류의 2~3배에 해당하는 큰 전류를 사용하여 단시간에 충전하는 방식은 급속 충전입니다.

    오답 노트
    세류 충전(트리클 충전): 자기 방전량을 보충하기 위해 아주 적은 전류로 계속 충전하는 방식
    균등 충전: 각 전지의 전압 불균형을 없애기 위해 주기적으로 수행하는 충전 방식
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 동기조상기를 과여자로 해서 운전하였을 때 나타나는 현상이 아닌 것은?

  1. 리액터로 작용한다.
  2. 전압강하를 감소시킨다.
  3. 진상전류를 취한다.
  4. 콘덴서로 작용한다.
(정답률: 74%)
  • 동기조상기를 과여자로 운전하면 진상전류를 취하게 되어 콘덴서로 작용하며, 이는 계통의 전압강하를 감소시키는 효과가 있습니다.

    오답 노트
    리액터로 작용한다: 부족여자로 운전할 때의 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 반도체 전력변환 기기에서 인버터의 역할은?

  1. 직류 → 직류변환
  2. 직류 → 교류변환
  3. 교류 → 교류변환
  4. 교류 → 직류변환
(정답률: 87%)
  • 인버터(Inverter)는 직류(DC) 전원을 교류(AC) 전원으로 변환하는 전력 변환 장치입니다.

    오답 노트
    교류 → 직류변환: 컨버터(Converter) 또는 정류기
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의구분

41. 지중에 매설되어 있는 케이블의 전식(전기적인 부식)을 방지하기 위한 대책이 아닌 것은?

  1. 회생 양극법
  2. 외부 전원법
  3. 선택 배류법
  4. 배양법
(정답률: 76%)
  • 케이블의 전식 방지 대책으로는 회생 양극법, 외부 전원법, 선택 배류법 등이 사용됩니다. 배양법은 전식 방지와 관련이 없는 용어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 200KVA 단상변압기가 있다. 철손은 1.6KW, 전부하 동손은 2.4KW이다. 역률이 0.8일 때 전부하에서의 효율은 약 몇 % 인가?

  1. 91.9
  2. 94.7
  3. 97.6
  4. 99.1
(정답률: 73%)
  • 변압기의 효율은 출력에서 손실(철손+동손)을 뺀 값을 출력으로 나누어 계산합니다.
    ① [기본 공식] $\eta = \frac{P \times \cos \theta}{P \times \cos \theta + P_i + P_c} \times 100$
    ② [숫자 대입] $\eta = \frac{200 \times 0.8}{200 \times 0.8 + 1.6 + 2.4} \times 100$
    ③ [최종 결과] $\eta = 97.6$
    결과값은 $\%$ 입니다.
  • η=Pcosθ/Pcosθ+Pi+Pc

    200×0.8+1.6+2.4=97.6[%]
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 양수량 30m3 /min이고 총양정이 15m인 양수 펌프용 전동기의 용량은 약 몇 kW 인가? (단, 펌프 효율은 85%, 설계 여유계수는 1.2로 계산다.)

  1. 103.8
  2. 124.4
  3. 382.5
  4. 459.1
(정답률: 63%)
  • 펌프 전동기의 용량은 양수량, 양정, 효율 및 여유계수를 고려하여 계산합니다.
    ① [기본 공식] $P = \frac{9.8 \times Q \times H}{\eta} \times K$
    ② [숫자 대입] $P = \frac{9.8 \times 30 \times 15}{60 \times 0.85} \times 1.2$
    ③ [최종 결과] $P = 103.8$
    단, $Q$의 단위 변환을 위해 $60$으로 나누어 초당 유량으로 계산하였습니다. 결과값은 $kW$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 변압기의 온도상승시험을 하는데 가장 좋은 방법은?

  1. 실부하시험법
  2. 단락시험법
  3. 충격전압시험법
  4. 전전압시험법
(정답률: 71%)
  • 변압기의 온도상승시험은 실제 부하를 걸기 어려운 대용량 변압기의 경우, 2차측을 단락시켜 정격전류를 흘려보내는 단락시험법을 사용하는 것이 가장 효율적이고 일반적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 단상변압기가 2대를 병렬운전하기 위한 조건으로 잘못된것은?

  1. 2차 유도기전력의 크기가 같아야 한다.
  2. 각 변압기의 저항과 리액턴스가 같아야 한다.
  3. 2차권선의 폐회로에 순환전류가 흐르지 않아야 한다.
  4. 각 변압기에 흐르는 부하전류가 임피던스에 비례해야한다.
(정답률: 73%)
  • 변압기 병렬운전 시 부하 분담은 각 변압기의 임피던스에 반비례하여 이루어져야 합니다.

    오답 노트
    부하전류가 임피던스에 비례해야 한다: 임피던스에 반비례해야 함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 지중배전에 사용되는 기기는 별도의 설치공간에 적합한구조로 제작되어 설치되는데, 이에 사용되는 일반기기를 설치형태별로 구분한 종류에 해당하지 않는 것은?

  1. 지상 설치형
  2. 지중 설치형
  3. 지하공 설치형
  4. 반 가대 설치형
(정답률: 72%)
  • 지중배전 기기의 설치 형태는 설치 위치와 구조에 따라 지상 설치형, 지중 설치형, 지하공 설치형으로 구분합니다. 반 가대 설치형은 지중배전 기기의 표준 설치 형태 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 비투자율μs =800, 단면적 S=10cm2 , 평균 자로 길이 l=30cm의 환상 철심에 N=600회의 권선을 감은 무단 솔레노이드가 있다. 이것에 I=1A의 전류를 흘릴 때 솔레노이드 내부의 자속은 약 몇 Wb 인가?

  1. 1.10 × 10-3
  2. 1.10 × 10-4
  3. 2.01 × 10-3
  4. 2.01 × 10-4
(정답률: 60%)
  • 자기회로에서 자속은 투자율, 단면적, 권수, 전류의 곱을 자로 길이로 나눈 값으로 계산합니다.
    ① [기본 공식] $\Phi = \frac{\mu S N I}{l}$
    ② [숫자 대입] $\Phi = \frac{800 \times 4\pi \times 10^{-7} \times 0.001 \times 600 \times 1}{0.03}$
    ③ [최종 결과] $\Phi = 2.01 \times 10^{-3}$ Wb
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. CPU와 입출력회로의 연결에 대한 설명으로 옳지 않은 것은?

  1. 입력회로로는 3스테이트(state)버퍼를 사용한다.
  2. 출력회로의 기본은 T형 플립플롭회로를 사용한다.
  3. 메모리 맵(Map) I/O 방법을 사용하면 명령이 다양하다.
  4. 필요시 D/A, A/D 변환기를 사용해야 한다.
(정답률: 41%)
  • CPU의 출력회로는 일반적으로 래치(Latch)나 버퍼를 사용하여 데이터를 유지하며, T형 플립플롭은 토글 동작을 수행하는 회로이므로 출력회로의 기본 구성으로 적절하지 않습니다.

    오답 노트
    메모리 맵 I/O: 메모리 주소 공간의 일부를 I/O 포트로 할당하여 명령어를 단순화함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 동일한 굵기의 전선을 동일관내에 넣는 경우 금속관의 굵기를 선정할 때 전선의 피복을 포함한 단면적의 총 합계가 관내 단면적의 최대 몇 % 이하가 되도록 선정해야 하는가?

  1. 32
  2. 40
  3. 48
  4. 55
(정답률: 68%)
  • 금속관 공사 시 전선의 피복을 포함한 단면적의 합계는 관내 단면적의 48% 이하가 되도록 선정하는 것이 규정입니다.
  • 다른 굵기를 동일관에 넣을 경우 32
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 동기발전기에서 전기자 권선을 단절권으로 하는 목적은?

  1. 절연을 좋게 한다.
  2. 기전력을 높게 한다.
  3. 역률을 좋게 한다.
  4. 고조파를 없앤다.
(정답률: 83%)
  • 동기발전기에서 전기자 권선을 단절권으로 설계하는 주된 목적은 기전력의 파형을 개선하여 고조파를 제거함으로써 전압의 왜곡을 줄이기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 저압 연접인입선은 인입선에서 분기 하는 점으로부터 100m를 넘지 않는 지역에 시설하고 폭 몇 m를 초과하는 도로를 횡단하지 않아야 하는가?

  1. 4
  2. 5
  3. 6
  4. 6.5
(정답률: 86%)
  • 저압 연접인입선의 시설 기준에 따라, 인입선 분기점으로부터 $100\text{m}$를 넘지 않는 지역에 시설해야 하며, 폭 $5\text{m}$를 초과하는 도로를 횡단해서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 전선의 접속 원칙이 아닌 것은?

  1. 전선의 허용전류에 의하여 접속 부분의 온도 상승 값이 접속부 이외의 온도 상승값을 넘지 않도록한다.
  2. 접속 부분은 접속관, 기타의 기구를 사용한다.
  3. 전선의 강도를 30% 이상 감소시키지 않는다.
  4. 구리와 알루미늄 등 다른 종류의 금속 상호간을 접속할 때에는 접속부에 전기적 부식이 생기지 않도록 한다.
(정답률: 91%)
  • 전선의 접속 시 전선의 기계적 강도를 유지하는 것이 중요하며, 접속 후의 강도가 원래 강도의 $80\%$이상이 되어야 합니다. 즉, 강도를 $20\%$이상 감소시켜서는 안 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 합성수지몰드공사에 사용하는 몰드 홈의 폭과 길이는 몇 cm 이하가 되어야 하는가?

  1. 1.5
  2. 2.5
  3. 3.5
  4. 4.5
(정답률: 68%)
  • 합성수지몰드공사 시 몰드 홈의 폭과 길이는 규정에 따라 $3.5\text{cm}$이하로 제한하여 시공해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 동기발전기를 병렬 운전할 때 동기검정기(synchro scope)를 사용하여 측정이 가능한 것은?

  1. 기전력의 크기
  2. 기전력의 파형
  3. 기전력의 진폭
  4. 기전력의 위상
(정답률: 76%)
  • 동기검정기는 병렬 운전 시 두 발전기 사이의 전압 크기, 주파수, 그리고 위상이 일치하는지를 확인하는 장치로, 특히 회전자의 회전 속도를 조절하여 기전력의 위상을 맞추는 데 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 이항분포(Binomial distribution)의 특징으로 가장 옳은 것은?

  1. P = 0 일 때는 평균치에 대하여 좌‧우 대칭이다.
  2. P ≤ 0.1 이고, nP = 0.1 ~ 10 일 때는 포아송분포에 근사한다.
  3. 부적합품의 출현 갯수에 대한 표준편차는 D(x) =nP이다.
  4. P ≤ 0.5 이고, nP ≥ 5 일 때는 포아송 분포에 근시한다.
(정답률: 81%)
  • 이항분포에서 시행 횟수 $n$이 충분히 크고 성공 확률 $P$가 매우 작을 때, 즉 $P \le 0.1$이고 $nP$가 $0.1 \sim 10$ 정도의 일정한 값일 때 포아송 분포에 근사하는 특성을 가집니다.

    오답 노트
    P = 0 일 때: 확률이 0이면 분포가 형성되지 않음
    부적합품 표준편차: 표준편차는 $\sqrt{nP(1-P)}$이며, $nP$는 분산임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 연간 소요량 4000개인 어떤 부품의 발주비용은 매회 200원 이며, 부품단가는 100원, 연간 재고유지 비율이 10% 일 때 F.W.Harris식에 의한 경제적 주문량은 얼마인가?

  1. 40개/회
  2. 400개/회
  3. 1000개/회
  4. 1300개/회
(정답률: 71%)
  • 경제적 주문량(EOQ)은 연간 수요량, 1회 주문비용, 단위당 연간 재고유지비용을 이용하여 산출합니다.
    ① [기본 공식] $Q = \sqrt{\frac{2 \times D \times S}{H}}$ (D: 연간 수요량, S: 주문비용, H: 단위당 유지비용)
    ② [숫자 대입] $Q = \sqrt{\frac{2 \times 4000 \times 200}{100 \times 0.1}}$
    ③ [최종 결과] $Q = 400$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 제품공정 분석표(Product Procoss Chart) 작성시 가공시간 기입법으로 가장 올바른 것은?

  1. 1개당 가공시간×1로트의 수량/1로트의 총가공시간
  2. 1로트의 가공시간/1로트의 총가공시간×1로트의 수량
  3. 1개당 가공시간×1로트의 총가공시간/1로트의 수량
  4. 1로트의 총가공시간/1개당 가공시간×1로트의 수량
(정답률: 54%)
  • 제품공정 분석표에서 가공시간 기입법은 개별 제품의 가공시간에 로트 수량을 곱하여 전체 가공시간 대비 비중을 나타내는 방식으로 작성합니다.
    따라서 1개당 가공시간×1로트의 수량/1로트의 총가공시간 표현이 가장 올바릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 다음 중 검사를 판정의 대상에 의한 분류가 아닌 것은?

  1. 관리 샘플링검사
  2. 로트별 샘플링검사
  3. 전수검사
  4. 출하검사
(정답률: 81%)
  • 검사를 판정 대상에 따라 분류하면 전수검사, 로트별 샘플링검사, 관리 샘플링검사로 나뉩니다. 반면 출하검사는 검사 시점이나 목적에 따른 분류에 해당하므로 판정 대상에 의한 분류가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. “무결점 운동” 이라고 불리우는 것으로 품질개선을 위한 동기부여 프로그램은 어느 것인가?

  1. TQC
  2. ZD
  3. MIL-STD
  4. ISO
(정답률: 87%)
  • ZD(Zero Defects)는 '결함 제로'를 목표로 하여 품질 개선을 위해 작업자의 동기부여를 강조하는 무결점 운동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. M 타입의 자동차 또는 LCD TV를 조립, 완성한 후 부적합수(결점수)를 점검한 데이터에는 어떤 관리도를 사용하는가?

  1. P 관리도
  2. nP 관리도
  3. c 관리도
  4. x-R 관리도
(정답률: 69%)
  • 제품 하나당 발생하는 결점의 개수(부적합수)를 측정하여 관리하는 경우에는 포아송 분포를 기반으로 하는 c 관리도를 사용합니다.

    오답 노트
    P 관리도: 부적합품률(비율) 관리
    nP 관리도: 부적합품 수 관리
    x-R 관리도: 계량치(치수, 무게 등) 관리
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
