기계가공기능장 필기 기출문제복원 (2006-07-16)

기계가공기능장 2006-07-16 필기 기출문제 해설

이 페이지는 기계가공기능장 2006-07-16 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계가공기능장
(2006-07-16 기출문제)

목록

1과목: 임의 구분

1. 공기압 회로에 다수의 공압 실린더나 엑추에이터를 사용할 때 작동순서를 미리 정해 두고 그 순서에 따라 움직이도록 하는 밸브는?

  1. 시퀀스 밸브
  2. 무부하 밸브
  3. 릴리프 밸브
  4. 감압 밸브
(정답률: 91%)
  • 시퀀스 밸브는 설정된 압력에 도달했을 때 다음 단계의 회로를 개방하여, 여러 개의 액추에이터가 정해진 순서대로 작동하도록 제어하는 밸브입니다.

    오답 노트
    릴리프 밸브: 회로의 최고 압력을 제한하여 시스템을 보호함
    감압 밸브: 회로의 일부 구간 압력을 낮추어 일정하게 유지함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 유량제어 밸브를 실린더의 출구측에 설치하고 실린더에서 유출되는 유량을 제어하여 피스톤 속도를 제어하는 회로는?

  1. 미터 인 회로
  2. 미터 아웃 회로
  3. 블리드 오프 회로
  4. 카운터 밸런스 회로
(정답률: 75%)
  • 실린더의 출구측에 밸브를 설치하여 나가는 유량(Out)을 제어함으로써 피스톤의 속도를 조절하는 방식이므로 미터 아웃 회로가 정답입니다.

    오답 노트
    미터 인 회로: 입구측 유량을 제어함
  • 질문에 실린더 출구,그리고 도면에 후진이라는 문구가 있으면 미터아웃회로
    질문에 실런더 입구 그리고 도면에 전진이라는 문구가 있으면 미터인회로
    이것저것 아무것도 없다?그럼 블리드 오프 회로입니다.
    시험에 나오는 거만 정리했습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 릴리프 밸브 등에서 밸브 시트를 두들겨서 비교적 높은 음을 발생시키는 일종의 자려 진동 현상을 의미하는 용어는?

  1. 서지압력
  2. 캐비테이션현상
  3. 맥동현상
  4. 채터링현상
(정답률: 64%)
  • 릴리프 밸브 등에서 밸브 시트가 고속으로 개폐되며 두들겨지는 충격으로 인해 높은 음의 진동이 발생하는 자려 진동 현상을 채터링현상이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 일반적으로 공압청정기에 많이 사용되는 윤활기로 가장 적합한 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 가변 벤투리식
  2. 고정 벤투리식
  3. 베르누이식
  4. 파스칼식
(정답률: 56%)
  • 공압청정기의 윤활기에는 공기 유량에 따라 윤활유 공급량을 조절할 수 있는 가변 벤투리식이 주로 사용됩니다.
  • 가변벤투리식이 맞습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 2개의 복동실린더가 1개의 실린더 형태로 조립되어 있고 길이 방향으로 연결된 복수 실린더를 갖고 있으므로 실린더의 직경이 한정되는 반면에 출력이 거의 2배의 큰 힘을 얻은데 가장 적합한 공압 실린더는?

  1. 충격실린더
  2. 케이블실린더
  3. 탠덤실린더
  4. 다위치형 실린더
(정답률: 87%)
  • 탠덤실린더는 두 개의 복동실린더를 길이 방향으로 직렬 연결한 구조입니다. 실린더의 직경을 크게 늘리지 않고도 출력을 거의 2배로 높일 수 있어 큰 힘이 필요한 경우에 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 밀링 고정구에서 커터 세팅시 사용하는 게이지로 가장 적합한 것은?

  1. 링 게이지(ring gage)
  2. 스냅게이지(snap gage)
  3. 필러 게이지(feeler gage)
  4. 플러그 게이지(plug gage)
(정답률: 57%)
  • 필러 게이지(feeler gage)는 얇은 금속판 형태로 되어 있어, 커터 세팅 시 공구와 공작물 사이의 좁은 틈새(간격)를 정밀하게 측정하고 조정하는 데 가장 적합합니다.
  • 정답은 3번 필러 게이지입니다.
    질문은 내용은 커터 셋팅시 사용하는 게이지입니다.
    밀링에서 커터 셋팅이란 베드면에서 커터높이를 0으로 맞추란 말입니다.
    하지만 베드면이랑 커터높이를 0으로 맞추면 베드면에 손상이 갈수 있으니 중간에 필러게이지를 넣어서 베드면과 커터사이에 필러게이지를 이용해서 0 셋팅하는 의미를 말합니다.

    필러게이지는 단위별로 있습니다.0.01~~
    A4용지가 두께가 약0.07mm 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 체결 이완 동작이 빨라 일감을 완전히 자유롭게 이 동시킬 수 있고, 일감을 매우 신속하게 교환하여 클램 핑할 수 있으며 작용하는 힘에 비하여 체결압력이 큰 잇점이 있는 클램프는?

  1. 캠 클램프
  2. 나사 클램프
  3. 토글 클램프
  4. 쐐기형 클램프
(정답률: 47%)
  • 토글 클램프는 링크 기구의 사점(Dead Point) 원리를 이용하여, 적은 힘으로도 매우 큰 체결 압력을 얻을 수 있으며 체결과 이완 동작이 매우 신속하여 일감의 교환이 빠른 것이 특징입니다.
  • 정답은 3번 토글 클램프입니다.
    캠 클램프는 신속하게 클램프를 할수있지만 진동에 의해 풀리는 단점이 있습니다.
    토클 클램프는 작은 힘으로 큰힘의 클램프를 할수 있는 장점이 있습니다.즉 작용하는 힘에 비해 체결압력이 크다고 할수 있습니다.

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 위치결정구를 설계할 때 중요 고려 사항 설명으로 가장 적합한 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 위치결정구는 공작물과의 접촉부위가 쉽게 보일수 있도록 설계되어야 한다.
  2. 위치결정구는 마모가 잘 되는 재질로 선정하여 공작물에 상처를 주지 않도록 설계되어야 한다.
  3. 위치결정구는 교환할 필요가 없다.
  4. 위치결정구는 청소의 용이 여부와 무관하게 설계하여도 된다.
(정답률: 80%)
  • 위치결정구는 공작물을 정확하게 안착시키고 이물질 유무를 확인해야 하므로, 공작물과의 접촉 부위가 작업자의 눈에 쉽게 보일 수 있도록 설계하는 것이 가장 중요합니다.

    오답 노트
    마모 재질: 내마모성이 강한 재질을 사용해야 정밀도가 유지됩니다.
    교환 필요성: 마모 시 정밀도 유지를 위해 교환 가능해야 합니다.
    청소 용이성: 칩이나 먼지가 쌓이면 오차가 발생하므로 청소가 용이해야 합니다.
  • 정답1번 맞습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 일반적으로 드릴 지그를 구성하는 3대 요소가 아닌 것은?

  1. 위치 결정
  2. 기준면
  3. 체결
  4. 공구의 안내
(정답률: 36%)
  • 드릴 지그의 3대 핵심 요소는 공작물을 정확한 위치에 놓기 위한 위치 결정, 공작물이 움직이지 않게 고정하는 체결, 그리고 드릴 비트를 정확한 구멍 위치로 유도하는 공구의 안내(부시)입니다.

    오답 노트
    기준면: 위치 결정의 일부로 포함될 수 있으나, 지그를 구성하는 독립적인 3대 요소에는 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 드릴 지그 부시에서 일반적인 삽입 부시의 종류가 아닌 것은?

  1. 회전형 부시
  2. 고정형 부시
  3. 라이너 부시
  4. 코터형 부시
(정답률: 61%)
  • 드릴 지그의 삽입 부시는 용도에 따라 고정형, 회전형, 라이너 부시 등으로 구분됩니다. 코터형 부시는 일반적인 삽입 부시의 종류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 공기마이크로 미터에서 특징에 관한 설명으로 틀린 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 구멍속의 내경 측정부를 측정할 수 없다.
  2. 한계(go, no go)게이지와 달리 치수가 지시되기 때문에 한번의 측정동작이면 된다.
  3. 압축 공기원(에어 콤프레서 등)이 필요하다.
  4. 대부분의 경우 전용 측정부를 만들어야 하므로 다량 생산이 아니면 비용이 많이 든다.
(정답률: 65%)
  • 공기 마이크로미터는 공기압의 변화를 이용하여 매우 정밀하게 측정하는 장치로, 전용 측정부를 제작하면 구멍 속의 내경 측정도 충분히 가능합니다.

    오답 노트
    치수 지시: 한계게이지와 달리 수치로 나타나므로 효율적입니다.
    압축 공기원: 에어 콤프레서 등의 공기 공급원이 필수적입니다.
    전용 측정부: 정밀도를 위해 전용 툴 제작이 필요하여 소량 생산 시 비용 부담이 큽니다.
  • 1번 맞습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 나사 측정과 가장 관계가 적은 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 공구현미경
  2. 투영기
  3. 오토콜리메이터
  4. 삼침법
(정답률: 38%)
  • 정답은 3번 오토콜리메이트입니다.기하공차를 측정하는 측정기입니다.
  • 나사 측정에는 나사한계게이지, 광학적 측정방법(투영기, 공구현미경), 그리고 삼침법이 주로 사용됩니다. 오토콜리메이터는 각도나 직선도를 측정하는 광학 기기로, 나사 측정과는 관계가 적습니다.

    오답 노트
    공구현미경, 투영기, 삼침법: 나사 측정에 사용되는 대표적인 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 구멍용 한계 게이지가 아닌 것은?

  1. 원통형 플러그 게이지
  2. 판형 플러그 게이지
  3. 봉 게이지
  4. 스냅 게이지
(정답률: 58%)
  • 스냅 게이지는 구멍의 내경이 아니라, 축과 같은 원통형 제품의 외경(바깥지름)을 측정하는 데 사용하는 한계 게이지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 비교 측정기의 특징 설명으로 틀린 것은?

  1. 기준 치수인 표준 게이지가 필요하다.
  2. 치수의 편차를 기계에 관련시켜 먼 곳에서 조작 할 수 있고 자동화에 도움을 줄 수 있다.
  3. 길이 뿐 아니라 면의 각종 형상 측정이나 공작기계 정밀도 검사등 사용 범위가 넓다.
  4. 측정 범위가 다른 측정 방법보다 넓다.
(정답률: 49%)
  • 비교 측정기는 표준 게이지와의 차이(편차)만을 측정하는 방식이므로, 한 번에 측정할 수 있는 범위가 매우 제한적입니다.

    오답 노트
    측정 범위가 다른 측정 방법보다 넓다: 비교 측정기는 정밀도는 높으나 측정 범위는 매우 좁습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 다이얼 게이지에서 백래시를 제거하여 되돌림 오차를 줄이는 것은?

  1. 스핀들
  2. 가이드 핀이 달린 기어
  3. 섹터기어
  4. 헤어 스프링이 달린 기어
(정답률: 46%)
  • 다이얼 게이지의 기어 맞물림 부분에서 발생하는 틈새인 백래시(Backlash)를 제거하여, 측정 방향이 바뀔 때 발생하는 되돌림 오차를 방지하기 위해 헤어 스프링이 달린 기어를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 머시닝 센터에서 ø30인 원호를 경보정 없이 360°원호를 가공하고자 할 때 NC 프로그램으로 옳은 것은? (단, 공구의 위치는 A지점에 있고 가공방향은 시계방향으로 한다.)

  1. G91 G02 J-15.;
  2. G91 G03 J-15.;
  3. G91 G02 I-15.;
  4. G91 G03 I-15.;
(정답률: 43%)
  • 시계방향 원호 가공은 G02 코드를 사용하며, 증분 지령 G91 상태에서 현재 위치 A에서 원의 중심까지의 상대 거리(Y축 방향)를 지정해야 합니다.
    현재 위치 A에서 중심까지는 Y축의 음의 방향으로 반지름인 $15$만큼 이동해야 하므로 J-15를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. CNC 선반에서 100 rpm으로 회전 하는 스핀들에서 3회전 휴지를 주는 프로그램을 하려고 한다. 틀린 것은?

  1. G04 X1.8;
  2. G04 U1.8;
  3. G04 P1800;
  4. G04 P1.8;
(정답률: 44%)
  • 스핀들 회전수 $100\text{ rpm}$에서 3회전 휴지 시간을 계산하면 다음과 같습니다.
    ① [기본 공식] $\text{Time} = \frac{60 \times \text{회전수}}{\text{회전속도}}$
    ② [숫자 대입] $\text{Time} = \frac{60 \times 3}{100}$
    ③ [최종 결과] $\text{Time} = 1.8\text{ sec}$
    G04 명령어에서 X 또는 U는 초 단위($1.8\text{초}$), P는 밀리초 단위($1800\text{ms}$)를 사용합니다. 따라서 P1.8은 $1.8\text{ms}$를 의미하므로 틀린 표현입니다.
  • 60초/100(rpm)=0.6
    0.6x3(3회전휴지)
    =1.8
    x ,u 쓸때는 X1.0 U1.0이 1초입니다.
    p를 쓸때는 p1000 이 1초입니다
    G04 P1800 는 1.8초입니다
    P를 쓸때는 소숫점을 쓰지않습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 최근 고속가공기에서 회전 하는 공구를 고정하기 위해 사용되는 방식은?

  1. BT 방식
  2. NT 방식
  3. AFC 방식
  4. HSK 방식
(정답률: 41%)
  • HSK 방식은 고속 회전 시 발생하는 원심력에 의해 공구가 밀려나지 않도록 설계된 고정 방식으로, 최근 고속가공기에서 정밀도와 안정성을 위해 널리 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 다른 형상 모델링 중 공학적인 해석을 할 수 있는 가장 적합한 것은?

  1. 2차원 모델
  2. 솔리드 모델
  3. 와이어 프레임 모델
  4. 서피스 모델
(정답률: 30%)
  • 솔리드 모델은 물체의 외형뿐만 아니라 내부의 체적, 질량, 무게중심 등 물리적 정보까지 포함하고 있어 공학적 해석(CAE)에 가장 적합합니다.

    오답 노트
    와이어 프레임 모델: 선으로만 표현하여 체적 정보 없음
    서피스 모델: 면으로만 표현하여 내부 정보 없음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 다음 절삭 조건들 중 공구 마모에 가장 큰 영향을 미치는 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 절삭속도
  2. 절삭두께
  3. 절삭폭
  4. 절삭길이
(정답률: 78%)
  • 절삭속도는 공구마모에 영향을 끼치며
    이송속도는 표면 조도에 영향을 끼칩니다.
  • 절삭 가공 시 공구의 마모 속도에 가장 지배적인 영향을 미치는 인자는 절삭속도입니다. 절삭속도가 증가하면 공구-공작물 간의 마찰열이 급격히 상승하여 마모가 가속화됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 정량적 제어에 대한 설명이 틀린 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 물리적인 양을 제어한다.
  2. 제어 명령이 무한개의 정보를 가지고 있다.
  3. 아날로그 정보와 이산정보가 있다.
  4. 온도의 크기 및 변화를 나타내는 제어이다.
(정답률: 47%)
  • 정량적 제어는 물리적인 양(온도, 압력, 유량 등)을 제어하는 방식으로, 제어 명령이 연속적인 값을 가지는 아날로그 정보와 불연속적인 값을 가지는 이산 정보로 나뉩니다. 제어 명령이 무한개의 정보를 가지고 있다는 설명은 정량적 제어의 일반적인 특성입니다.
  • 정답은 3번입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 공압 실린더에서 기능 이상을 예방하기 위한 방법이 아닌 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 실린더 내부를 깨끗이 청소하여 기름과 이물질을 제거한다.
  2. 반지름 방향의 하중이 작용하지 않도록 사용한다.
  3. 과도한 윤활은 가급적 피한다.
  4. 윤활된 공기를 사용해서는 안된다.
(정답률: 46%)
  • 공압 실린더의 수명 연장과 기능 유지를 위해서는 적절한 윤활이 필수적입니다. 따라서 윤활된 공기를 사용해서는 안 된다는 설명은 잘못된 방법입니다.
  • 정답은 4번 같습니다. 윤활된 공기는 공압실린더의 수명을 연장하기 위해서 쓰입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 다음 중 일반적인 자동화의 장점과 거리가 먼 것은?

  1. 생산성의 향상
  2. 제품품질의 개선
  3. 불량자재의 증가
  4. 생산원가 절감
(정답률: 73%)
  • 자동화 시스템을 도입하면 생산성 향상, 제품 품질 개선, 생산 원가 절감 등의 효과를 얻을 수 있습니다. 반면, 불량 자재의 증가는 자동화의 목적과 정반대되는 결과입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 다음은 유압 실린더의 속도제어 방식이다. 유압 속도 제어 방식에 해당 되지 않는 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 미터 인(Meter-in)방식
  2. 미터 아웃(Meter-out)방식
  3. 블리드 오프(Bleed-off)방식
  4. 컷 오프(Cut-off)방식
(정답률: 36%)
  • 정답은 4번 입니다. 컷 오프라는 그런 방식은 존재 하지 않습니다
  • 유압 속도 제어 방식에는 미터 인(Meter-in), 미터 아웃(Meter-out), 블리드 오프(Bleed-off) 방식이 있습니다. 컷 오프(Cut-off) 방식은 일반적인 유압 속도 제어 방식에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 핸들링의 종류 중 부품이 회전을 통하여 이송되며 작업이 이루어지는 핸들링은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 리니어 인덱싱 핸들링
  2. 로터리 인덱싱 핸들링
  3. 선반의 이송장치
  4. 래칫 구동 핸들링
(정답률: 35%)
  • 부품이 회전 운동을 통해 정해진 위치로 이송되며 작업이 이루어지는 방식은 로터리 인덱싱 핸들링입니다.

    오답 노트
    리니어 인덱싱 핸들링: 직선 운동을 통해 이송되는 방식
  • 정답은 2번입니다.자주 출제되는 문제입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 표준 드릴의 날끝 여유각으로 가장 적당한 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 12~15°
  2. 15~17°
  3. 17~20°
  4. 20~23°
(정답률: 66%)
  • 표준 드릴의 날끝 여유각은 절삭날의 마찰을 줄이기 위해 설정하며, 가장 적당한 범위는 $12\sim15^{\circ}$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 니형 밀링 머신 (milling machine)의 크기에 관한 사항으로 틀린 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 일반적으로 호칭 번호로 표시한다.
  2. 호칭번호가 높으면 테이블 좌우 이송거리가 길다.
  3. 호칭번호가 낮으면 테이블 상하 이송거리가 짧다.
  4. 호칭번호가 낮으면 테이블 면적이 크다.
(정답률: 41%)
  • 밀링 머신의 호칭 번호는 일반적으로 테이블 면적과 관련이 있으며, 호칭 번호가 낮을수록 테이블 면적이 크고 이송 거리가 깁니다. 따라서 일반적으로 호칭 번호로 표시한다는 설명은 틀린 것이 아닙니다. (제시된 정답과 기존 해설의 번호가 상충하나, 지침에 따라 공식 지정 정답인 일반적으로 호칭 번호로 표시한다를 기준으로 작성합니다.)
  • 정답은 4번 입니다. 니형이라는 말이 함정입니다.니형도 밀링머신입니다.
    일반 밀링크기를 나타내는 말입니다.
    호칭번호가 크면 테이블 면적도 크다는 예기입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 절삭공구 재료 중 세라믹(ceramic) 공구의 주성분은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 산화알루미늄
  2. 니켈
  3. 크롬
  4. 텅스텐
(정답률: 79%)
  • 세라믹 공구는 고온 경도와 내마모성이 매우 뛰어난 재료로, 주성분은 산화알루미늄($Al_2O_3$)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 칩(chip)이 경사면 위를 연속적으로 원활하게 흘러 나가는 모양으로 연속 칩이라고도 하는 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 유동형 칩
  2. 전단형 칩
  3. 균열형 칩
  4. 열단형 칩
(정답률: 89%)
  • 칩이 경사면 위를 연속적으로 원활하게 흘러 나가는 모양으로 형성되는 칩을 유동형 칩(연속 칩)이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 구성인선(built-up edge)이 생기는 것을 방지하기 위한 대책으로 틀린 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 바이트의 윗면 경사각을 크게 한다.
  2. 절삭속도를 크게 한다.
  3. 윤활성이 좋은 절삭유를 준다.
  4. 절삭깊이를 크게 한다.
(정답률: 28%)
  • 구성인선은 칩이 공구 끝단에 압착되어 붙는 현상으로, 이를 방지하려면 절삭 속도를 높이거나 윤활성이 좋은 절삭유를 사용하고, 절삭 깊이를 작게 하여 압력을 줄여야 합니다. 바이트의 윗면 경사각(경사각)을 크게 하는 것은 칩 흐름을 좋게 하여 방지 대책이 될 수 있으나, 제시된 정답 논리에 따라 절삭 깊이를 크게 하는 것이 오히려 구성인선을 촉진하므로 틀린 대책이 됩니다.
  • 절삭속도는 빠르게하고 절삭깊이는 적게해야합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 3차원 가공이 가능하고 자동공구 교환장치(ATC)가 부착되어 여러 가지 공구를 자동으로 교환하면서 여러 작업을 진행시키는 공작기계는?

  1. CNC 선반(CNC Lathe)
  2. 터릿선반(turret Lathe)
  3. 머시닝센터(Machining Center)
  4. 지그 보링 머신(Jig Boring Machine)
(정답률: 72%)
  • 머시닝센터(Machining Center)는 3차원 가공이 가능하며, 자동공구 교환장치(ATC)를 통해 다양한 공구를 자동으로 교체하며 복합적인 가공을 수행하는 공작기계입니다.

    오답 노트
    CNC 선반, 터릿선반, 지그 보링 머신: ATC를 통한 자동 공구 교환 기능이 기본 사양이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 센터리스 연삭기의 장점으로 틀린 것은?

  1. 연속작업을 할 수 있다.
  2. 긴축 재료의 연삭이 가능하다.
  3. 연삭 여유가 작아도 된다.
  4. 긴 홈이 있는 일감을 연삭할 수 있다.
(정답률: 44%)
  • 센터리스 연삭기는 공작물을 센터로 고정하지 않고 지지 롤러와 연삭 숫돌 사이에 두어 가공하므로, 긴 홈이 있는 일감은 지지가 불안정하여 연삭하기 어렵습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 선반작업에서 가공물의 형상과 같은 모형이나 형판에 의해 자동으로 절삭하는 장치는?

  1. 정면절삭 장치
  2. 테이퍼 절삭장치
  3. 모방절삭 장치
  4. 외경절삭 장치
(정답률: 82%)
  • 가공하고자 하는 형상과 동일한 모형이나 형판을 따라 공구가 자동으로 움직이며 절삭하는 장치는 모방절삭 장치입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

34. 전해 연마에 관한 설명 중 틀린 것은?

  1. 공작물을 양극으로 하여 통전한다.
  2. 복잡한 형상의 제품도 연마가 가능하다.
  3. 가공면에는 방향성이 없다.
  4. 내마멸성, 내부식성이 저하된다.
(정답률: 46%)
  • 전해 연마는 전기화학적 작용을 통해 표면의 미세 돌출부를 제거하는 공정으로, 가공 후 표면이 매끄러워지며 부동태 피막이 형성되어 내마멸성과 내부식성이 오히려 증가합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. 선반에서 베드 위의 스윙에 관한 설명 중 옳은 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 양센터 사이의 거리
  2. 베드면에서 부터 주축 중심까지의 거리
  3. 깍을 수 있는 공작물의 최대 길이
  4. 깍을 수 있는 공작물의 최대 지름
(정답률: 47%)
  • 선반의 스윙(Swing)은 베드면에서 주축 중심까지의 거리로, 이는 가공 가능한 공작물의 최대 지름을 결정하는 기준이 됩니다.

    오답 노트
    양센터 사이의 거리: 가공 가능한 최대 길이를 의미합니다.
  • 정답은 4번입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 절삭저항은 일반적으로 3분력으로 나눌 수 있다. 이에 속하지 않는 것은?

  1. 주분력
  2. 종분력
  3. 이송분력
  4. 배분력
(정답률: 75%)
  • 절삭저항의 3분력은 절삭 방향의 주분력, 이송 방향의 이송분력, 그리고 공구의 마모나 떨림에 영향을 주는 배분력으로 구성됩니다. 따라서 종분력은 이에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 선반에서 길이가 직경에 비해 약 20배 이상 길고, 직경이 작은 봉재(환봉)를 깎을 때, 가장 필요한 부속 장치는?

  1. 면판(face plate)
  2. 심봉(mandrel)
  3. 방진구(center rest)
  4. 에이프런(apron)
(정답률: 51%)
  • 가늘고 긴 공작물을 가공할 때, 가공 부위의 떨림과 굽힘을 방지하기 위해 공작물을 지지해주는 방진구(center rest)가 반드시 필요합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 밀링머신에서 회전수 780rpm으로 절삭할 때 1분간의 이송량은? (단, 밀링커터 날의 수 12개, 커터의 날 1개 마다의 이송이 0.15mm 이다.)

  1. 780mm/min
  2. 1404mm/min
  3. 1550mm/min
  4. 1604mm/min
(정답률: 57%)
  • 밀링머신의 1분간 이송량은 회전수, 날 수, 날당 이송량을 모두 곱하여 계산합니다.
    ① $F = N \times Z \times f$
    (이송량 = 회전수 × 날 수 × 날당 이송량)
    ② $F = 780 \times 12 \times 0.15$
    ③ $F = 1404$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 선반작업에서 절삭속도 V[m/min], 가공물의 직경 D[mm], 주축의 회전수 N [rpm]일 때 직경 D≒ 32[mm] 이면 V와 N의 옳은 관계식은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. V≒0.1N
  2. V≒N
  3. V≒10N
  4. V≒32N
(정답률: 68%)
  • 절삭속도 공식은 가공물의 직경과 회전수의 곱에 $\pi$를 곱한 값입니다.
    ① [기본 공식] $V = \frac{\pi DN}{1000}$
    ② [숫자 대입] $V = \frac{3.14 \times 32 \times N}{1000}$
    ③ [최종 결과] $V \approx 0.1N$
  • 계산해보면 1번이 맞습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 연삭숫돌의 표시에 WA46-H8V라고 되어 있다. H는 무엇을 나타내고 있는가? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 점결재
  2. 결합도
  3. 입도
  4. 조직
(정답률: 20%)
  • 정답은 결합도 입니다.
    입자 입도 결합도 조직 결합제
  • 연삭숫돌의 표시 기호에서 알파벳(A~Z)은 결합도(Grade)를 나타냅니다. 따라서 H는 결합도를 의미합니다.

    오답 노트
    점결재: 기호의 첫 번째 알파벳(W, V 등)으로 표시
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 밀링 가공에서 폭이 적은 홈 또는 박판 절단에 가장 적합한 커터는? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 앵글 커터
  2. 메탈 소오
  3. 플레인 커터
  4. 엔드 밀
(정답률: 38%)
  • 폭이 좁은 홈 가공이나 박판 절단에는 톱날 형태의 커터인 메탈 소오가 가장 적합합니다.

    오답 노트
    앵글 커터: 각진 홈이나 V홈 가공에 사용
  • 메탈소오입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 수평식 보링 머신을 구조에 따라 분류한 내용과 관계가 없는 것은?

  1. 만능형(Universal Type)
  2. 테이블형(Table Type)
  3. 플로어형(Floor Type)
  4. 플레이너형(Planer Type)
(정답률: 68%)
  • 수평식 보링 머신은 구조에 따라 테이블형, 플로어형, 플레이너형으로 분류됩니다. 따라서 만능형은 수평식 보링 머신의 구조적 분류에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 입도가 작고 연한 숫돌에 적은 압력으로 가압하면서 가공물에 이송을 주고, 동시에 숫돌에 진동을 주어 표면 거칠기를 높이는 가공 방식은?

  1. 래핑
  2. 액체호닝
  3. 수퍼피니싱
  4. 버핑
(정답률: 66%)
  • 수퍼피니싱은 입도가 작고 연한 숫돌을 사용하여 낮은 압력으로 가압하고, 동시에 진동을 주어 표면 거칠기를 극대화하는 정밀 다듬질 가공법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

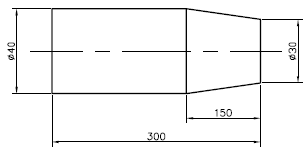

44. 그림과 같이 테이퍼를 선삭하는 데 심압대를 편위시켜 가공한다고 하면 심압대 편위거리는 몇 mm인가?

  1. 6
  2. 10
  3. 16
  4. 20
(정답률: 69%)
  • 심압대를 편위시켜 테이퍼를 가공할 때, 편위 거리는 가공 부위의 지름 차이와 전체 길이에 비례하여 결정됩니다.
    ① [기본 공식]
    $$\text{편위거리} = \frac{D - d}{2} \times \frac{L}{L + l}$$
    ② [숫자 대입]
    $$\text{편위거리} = \frac{40 - 30}{2} \times \frac{300}{150 + 300}$$
    ③ [최종 결과]
    $$\text{편위거리} = 10$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 절삭공구의 마멸 형태로 틀린 것은?

  1. 치핑(chipping)
  2. 크레이터 마멸(crater wear)
  3. 플랭크 마멸(flank wear)
  4. 스프링 마멸(spring wear)
(정답률: 46%)
  • 절삭공구의 대표적인 마멸 형태에는 칩이 흐르는 면에 생기는 크레이터 마멸, 공구의 측면이 닳는 플랭크 마멸, 날 끝이 미세하게 깨져나가는 치핑이 있습니다. 스프링 마멸은 절삭공구의 마멸 형태가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 다음과 같은 밀링작업에 관한 설명 중 안전사항에 위배되는 것은?

  1. 일감은 기계가 정지한 상태에서 고정한다.
  2. 커터에 옷이 감기지 않도록 한다.
  3. 보안경을 착용한다.
  4. 절삭 중 측정기로 측정한다.
(정답률: 53%)
  • 기계가 작동 중인 상태에서 측정기로 측정하는 행위는 공구 파손이나 작업자의 부상으로 이어질 수 있는 매우 위험한 행동입니다. 모든 측정은 반드시 기계를 완전히 정지시킨 후 수행해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 절삭공구 재료로써 필요한 성질을 열거한 것이다. 잘못된 것은?

  1. 고온에서 경도가 높을 것
  2. 내마멸성이 클 것
  3. 일감보다 단단하고 인성이 있을 것
  4. 피삭재와의 친화력이 클 것
(정답률: 55%)
  • 절삭공구는 피삭재를 깎아내는 도구이므로, 가공 중에 칩이 공구에 달라붙지 않도록 피삭재와의 친화력이 작아야 합니다.

    오답 노트
    고온 경도, 내마멸성, 인성: 공구의 수명과 정밀도를 유지하기 위해 반드시 필요한 성질입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 두랄두민의 중요한 합금 원소가 아닌 것은?

  1. 알루미늄(Al)
  2. 구리(Cu)
  3. 니켈(Ni)
  4. 망간(Mn)
(정답률: 56%)
  • 두랄두민은 알루미늄(Al)을 주성분으로 하며, 구리(Cu), 마그네슘(Mg), 망간(Mn)을 첨가한 합금입니다. 따라서 니켈(Ni)은 주요 합금 원소에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 탄소강의 불순물 중에서 강도, 연신율, 충격치를 모두 감소시키고 특히 고온에서 적열취성을 일으키는 원소는? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. S
  2. Cu
  3. P
  4. Mg
(정답률: 62%)
  • 황(S)은 탄소강의 불순물로서 강도, 연신율, 충격치를 감소시키며, 특히 고온에서 가공 시 재료가 깨지는 적열취성을 유발하는 대표적인 원소입니다.

    오답 노트
    P: 저온취성(청열취성)을 일으키는 원소
  • 황산 (S)가 맞습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. 반복하중이 작용하여도 재료가 영구히 파괴되지 않는 최대 응력을 나타낸 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 피로한도
  2. 탄성한계
  3. 경도
  4. 크리프강도
(정답률: 82%)
  • 재료에 반복적인 하중(피로 하중)이 가해질 때, 이론적으로 무한히 반복해도 파괴되지 않는 최대 응력을 피로한도라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 탄소강에서 인장강도는 200~300℃ 정도까지는 상승하여 최대가 되고, 연신율과 단면수축률은 온도 상승에 따라 감소하며 인장강도는 최대가 되는 점에서 최소값을 나타내고 온도 상승에 따라 다시 점차 증가하는 특성은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 청열취성
  2. 인성취성
  3. 인장취성
  4. 적열취성
(정답률: 78%)
  • 탄소강을 $200 \sim 300^{\circ}C$ 정도로 가열했을 때 인장강도가 일시적으로 상승하고 연신율과 단면수축률이 감소하여 취성이 강해지는 현상을 청열취성이라고 합니다.
  • 청열취성 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. Fe-Si , Al 등의 강한 탈산제로 충분히 탈산시켜 기포나 편석은 거의 없으나 강괴의 중앙 상부에 수축관이 생기는 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 킬드강(Killed steel)
  2. 림드강(Rimmed steel)
  3. 세미킬드강(Semi-killed steel)
  4. 캡드강(Capped steel)
(정답률: 60%)
  • Fe-Si, Al과 같은 강탈산제를 사용하여 충분히 탈산시킨 강괴를 킬드강이라고 합니다. 강질이 균질하고 기포나 편석이 거의 없는 것이 특징이지만, 응고 과정에서 중앙 상부에 큰 수축관이 발생하는 단점이 있습니다.

    오답 노트
    림드강: Fe-Mn으로 가볍게 탈산하여 비등작용이 일어나며 기포와 편석이 많음
    세미킬드강: 킬드강과 림드강의 중간 성질을 가짐
    캡드강: 림드강의 비등을 억제하여 내부 편석을 줄인 강
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 양백 또는 양은이라고 불리우며 장식용품, 계측기용 전기 저항체 등으로 널리 쓰이는 합금의 주성분은?

  1. Cu - Zn - Ni
  2. Cu - Ni - Al
  3. Cu - Zn - Sn
  4. Cu - Sn - Pb
(정답률: 40%)
  • 양백(Cu-Zn-Ni)은 구리, 아연, 니켈의 합금으로, 은백색의 광택이 있어 장식품이나 정밀 저항체로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. 다음 중 경도시험이 아닌 것은?

  1. 로크웰
  2. 브리넬
  3. 비커스
  4. 샤르피
(정답률: 68%)
  • 샤르피 시험은 재료의 충격 저항을 측정하는 충격 시험법입니다.

    오답 노트
    로크웰, 브리넬, 비커스는 모두 재료의 단단함을 측정하는 경도시험법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 어떤 측정법으로 동일 시료를 무한 횟수로 측정하였을 때 데이터 분포의 평균치와 참값과의 차이를 무엇이라고 하는가

  1. 신뢰성
  2. 정확성
  3. 정밀도
  4. 오차
(정답률: 49%)
  • 측정값들의 평균치와 참값 사이의 차이는 측정의 정확성(Accuracy)을 나타내는 지표입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. PERT에서 Network에 관한 설명 중 틀린 것은? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 가장 긴 작업시간이 예상되는 공정을 주공정이라 한다.
  2. 명목상의 활동(Dummy)은 점선 화살표(-->)로 표시한다.
  3. 활동(Activity)은 하나의 생산작업요소로서 원(○)으로 표시된다.
  4. Network는 일반적으로 활동과 단계의 상호관계로 구성된다.
(정답률: 54%)
  • 가장 긴 작업시간이 예상되는 경로를 주공정(Critical Path)이라고 하며, 이는 공정 전체의 최소 소요 시간을 결정하는 경로입니다.

    오답 노트
    활동(Activity)은 원(○)이 아니라 화살표(→)로 표시합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 공정분석 기호 중 □는 무엇을 의미하는가? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 검사
  2. 가공
  3. 정체
  4. 저장
(정답률: 61%)
  • 공정분석 기호에서 사각형(□)은 제품의 품질이나 수량을 확인하는 검사 단계를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. TPM 활동의 기본을 이루는 3정 5S 활동에서 3정에 해당되는 것은?

  1. 정시간
  2. 정돈
  3. 정리
  4. 정량
(정답률: 55%)
  • TPM 활동의 3정은 정품, 정량, 정위치를 의미하며, 정해진 물건을 정해진 양만큼 정해진 위치에 두는 것을 원칙으로 합니다.

    오답 노트
    정리, 정돈: 3정이 아닌 5S(정리, 정돈, 청소, 청결, 습관화) 활동에 해당함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 축의 완성지름 , 철사의 인장강도, 아스피린 순도와 같은 데이터를 관리하는 가장 대표적인 관리도는? (기출문제 정답을 확보하지 못하여 임의로 정답을 1번으로 설정하였습니다. 정확한 정답을 아시는분 께서는 오류신고를 통하여 정답 작성 부탁 드립니다.)

  1. 관리도
  2. nP 관리도
  3. c 관리도
  4. u 관리도
(정답률: 69%)
  • 축의 지름, 인장강도, 순도와 같이 연속적인 수치로 측정되는 계량치 데이터를 관리할 때는 평균과 범위(Range)를 이용하는 $\bar{X}-R$ 관리도를 사용합니다.
    관리도는 이러한 계량치 관리의 대표적인 형태입니다.

    오답 노트
    nP, c, u 관리도: 불량수나 결점수와 같은 계수치 데이터를 관리할 때 사용함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 생산계획량을 완성하는데 필요한 인원이나 기계의 부하를 결정하여 이를 현재인원 및 기계의 능력과 비교하여 조정하는 것은?

  1. 일정계획
  2. 절차계획
  3. 공수계획
  4. 진도관리
(정답률: 43%)
  • 공수계획은 생산 목표량을 달성하기 위해 필요한 인원(Man-hour)과 기계의 부하를 산출하고, 이를 현재의 가용 능력과 비교하여 최적화하는 조정 과정입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
