기계가공기능장 필기 기출문제복원 (2015-04-04)

기계가공기능장 2015-04-04 필기 기출문제 해설

이 페이지는 기계가공기능장 2015-04-04 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

기계가공기능장
(2015-04-04 기출문제)

목록

1과목: 임의 구분

1. 공기압축기의 종류로 볼 수 있으나 엄밀하게 압축기의 형태는 아니고 송풍기의 일종이라 볼 수 있으며, 실제로 높은 압력은 만들 수 없는, 그림과 같은 구조를 가진 것은?

  1. 터빈 팬
  2. 피스톤 팬
  3. 루트 블로어
  4. 스크루 블로어
(정답률: 70%)
  • 제시된 이미지 는 두 개의 로터가 서로 맞물려 회전하며 공기를 밀어내는 구조의 루트 블로어입니다. 이는 엄밀히 말해 고압을 생성하는 압축기보다는 대량의 공기를 보내는 송풍기의 일종으로 분류됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 구조가 간단하고 값이 싸므로 차량, 건설기계, 운반기계 등에 널리 쓰이고 있는 유압펌프는 무엇인가?

  1. 기어 펌프
  2. 베인 펌프
  3. 피스톤 펌프
  4. 벌류트 펌프
(정답률: 76%)
  • 기어 펌프는 구조가 매우 단순하고 제작 비용이 저렴하여 차량, 건설기계, 운반기계 등 다양한 산업 분야에서 널리 사용되는 대표적인 유압펌프입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 다음 유압 모터 기호의 설명으로 틀린 것은?

  1. 양축형이다.
  2. 정 용량형이다.
  3. 1방향 회전형이다.
  4. 외부 드레인이 있다.
(정답률: 66%)
  • 제시된 기호 는 가변 용량형 유압 모터를 나타내므로 정 용량형이라는 설명은 틀린 것입니다.

    오답 노트
    양축형: 기호의 화살표가 양방향으로 뻗어 있어 맞음
    1방향 회전형: 회전 방향 표시가 한쪽으로 되어 있어 맞음
    외부 드레인: 드레인 라인이 외부로 연결되어 있어 맞음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 공기압 장치와 유압 장치를 비교할 때, 공기압 장치의 특징에 해당하지 않는 것은?

  1. 화재의 위험이 있다.
  2. 환경오염의 우려가 없다.
  3. 압축성 에너지라 위치 제어성이 나쁘다.
  4. 동력의 전달이 간단하며 먼 거리의 이송이 쉽다.
(정답률: 81%)
  • 공기압 장치는 공기를 매체로 사용하므로 유압 장치와 달리 작동유를 사용하지 않아 화재의 위험이 없습니다.

    오답 노트
    환경오염 우려 없음: 공기 사용으로 청결함
    위치 제어성 나쁨: 공기의 압축성 때문
    동력 전달 간단: 배관을 통한 원거리 이송 용이
  • 공압
    공 기는 압 축형이니다.공압 이렇게 외우세요.
    유압
    유 압은 비 압축성이다.유비 이렇게 외우세요.
    유압의 유는 기름유 입니다.온도가올라가면 뜨겁기때문에 화재위험이 있습니다
    석유를 정제해서 만든것입니다.유압유 기계유 엔진오일등..그래서 화재위험이 있다고 보시면 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 유압 작동유의 첨가제로서 유압유의 계면 장력을 감소시키기 위하여 오일과 물속에 달라붙어 오일 속에 물 또는 물 속에 오일이 존재하도록 하는 것은?

  1. 방청제
  2. 유화제
  3. 산화방지제
  4. 점도지수 향상제
(정답률: 85%)
  • 유화제는 서로 섞이지 않는 오일과 물의 계면 장력을 낮추어 두 액체가 잘 섞이게 하는 유화 작용을 돕는 첨가제입니다.

    오답 노트
    방청제: 부식 방지
    산화방지제: 산화 억제
    점도지수 향상제: 온도 변화에 따른 점도 변화 최소화
  • 방청제는 녹이발생하는것을 방지하는것
    산화방지제는 공기중에 산소와결합하여 변질변색을 방지하는것
    점도지수향상제 오일의 끈쩍임을 향샹시켜줌
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 사람의 힘에 의존하지 않고 제어장치에 의해서 자동적으로 이루어지는 제어로 자동 교환장치, 자동 교통 신호장치와 같은 제어방식은?

  1. 수동 제어
  2. 자동 제어
  3. 오픈 제어
  4. 시퀀스 제어
(정답률: 77%)
  • 사람의 개입 없이 제어장치에 의해 자동적으로 동작하며, 자동 교환장치나 교통 신호장치처럼 정해진 순서에 따라 작동하는 방식은 자동 제어입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 다음 중 수치제어 시스템의 보수 유지에 의한 기어박스 윤활은 어떻게 관리하는 것이 가장 좋은가?

  1. 매 24시간 주기로 보충
  2. 매 60시간 주기로 교체
  3. 매 1개월 주기로 보충
  4. 매 6개월 주기로 교체
(정답률: 78%)
  • 수치제어 시스템의 기어박스 윤활 관리는 일반적으로 매 6개월 주기로 오일을 교체하여 최적의 기계 상태를 유지하는 것이 가장 바람직합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

8. 다음 중 제어시스템의 최종 작업 목표로 분류할 수 없는 것은?

  1. 공정상태의 확인
  2. 네트워크의 기본기능
  3. 공정상태에 따른 자료의 분석처리
  4. 처리된 결과에 기초한 공정작업
(정답률: 78%)
  • 제어시스템의 최종 목표는 공정 상태를 확인하고, 분석 처리하여, 실제 공정 작업을 수행하는 것입니다. 네트워크의 기본 기능은 이를 위한 통신 수단일 뿐 제어시스템의 최종 작업 목표로 분류되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 다음 중 온도센서가 갖추어야 할 특성과 거리가 먼 것은?

  1. 검출단에서 열 방사가 없는 것
  2. 피 측정체에 외란으로 작용하지 않을 것
  3. 열용량이 적고 소자에 열을 빨리 전달할 것
  4. 열 저항이 크고, 소자의 열 접촉성이 좋을 것
(정답률: 66%)
  • 온도센서는 피측정체의 온도를 빠르고 정확하게 감지해야 하므로, 열 전달을 방해하는 열 저항은 작아야 합니다.

    오답 노트
    검출단 열 방사 없음: 정확한 온도 측정을 위해 필수적임
    외란 작용 금지: 측정 대상의 상태를 변화시키지 않아야 함
    열용량 작음: 응답 속도를 높이기 위해 필요함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 자동화시스템 보수유지에서 신뢰성을 나타내는 척도와 거리가 먼 것은?

  1. 생산계획
  2. 신뢰도
  3. 평균고장간격시간(MTBF)
  4. 평균고장수리시간(MTTR)
(정답률: 80%)
  • 신뢰성은 시스템이 주어진 조건에서 고장 없이 의도된 기능을 수행할 확률을 의미하며, 이를 측정하는 척도로는 신뢰도, 평균고장간격시간(MTBF), 평균고장수리시간(MTTR) 등이 사용됩니다. 반면 생산계획은 생산 목표와 일정을 수립하는 관리 영역으로 신뢰성 측정 척도와는 거리가 멉니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 일반적으로 드릴의 재질로 적합하지 않는 것은?

  1. 합금공구강
  2. 고속도강
  3. 초경합금
  4. 두랄루민
(정답률: 88%)
  • 드릴은 고경도와 내마모성이 필요하므로 고속도강, 초경합금, 합금공구강 등이 사용됩니다.

    오답 노트
    두랄루민: 알루미늄 합금으로 강도가 낮아 절삭 공구 재질로는 부적합함
  • 두랄루민은 알루미늄쪽에 가까우며
    알루미늄으로는 공구를 제작하는 회사는 세상어디에도 없습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 선반의 바이트 노즈 반지름(r) = 3mm, 이송속도(s) = 0.2mm/rev 일 때 최대 표면거칠기는?

  1. 0.0005
  2. 0.002
  3. 0.01
  4. 0.1
(정답률: 67%)
  • 바이트 노즈 반지름과 이송속도를 이용하여 이론적인 최대 표면거칠기(높이)를 계산합니다.
    ① [기본 공식] $R_{max} = \frac{s^{2}}{8r}$
    ② [숫자 대입] $R_{max} = \frac{0.2^{2}}{8 \times 3}$
    ③ [최종 결과] $R_{max} = 0.00166... \approx 0.002$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 선반가공에 사용되는 고정방진구의 조(jaw)는 일반적으로 원형에 몇 도 간격을 배치하여 지지하는가?

  1. 60°
  2. 90°
  3. 120°
  4. 180°
(정답률: 77%)
  • 선반의 고정방진구는 가공물의 중심을 안정적으로 지지하기 위해 일반적으로 3개의 조를 $120^{\circ}$ 간격으로 배치하여 사용합니다.
  • 원형은 360도 조를3개가 배치되니
    360나누기3=120
    만약 조를4개를배치되면
    360나누기4 =90
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 가공물이 대형이거나 무거운 제품에 드릴가공을 할 때, 가공물은 고정시키고 드릴이 가공위치로 이동할 수 있도록 제작된 것은?

  1. 탁상 드릴링머신
  2. 레디얼 드릴링머신
  3. 직립 드릴링머신
  4. 다축 드릴링머신
(정답률: 91%)
  • 레디얼 드릴링머신은 암(Arm)이 회전하고 헤드가 이동할 수 있는 구조로 되어 있어, 무겁거나 대형인 가공물을 고정한 상태에서 드릴을 가공 위치로 이동시켜 작업하기에 적합합니다.
  • 레디얼드릴링머신은 공작물을 고정후 사람의 손으로 헤드를 움직여서 헤드를 고정한뒤에 구멍을 뚫을수있습니다.
    구멍 탭 리머 작업을 할수있습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 연성의 재료를 저속 절삭이나 절삭 깊이가 클 때 많이 발생하는 칩의 형태는 무엇인가?

  1. 전단형 칩
  2. 열단형 칩
  3. 유동형 칩
  4. 균열형 칩
(정답률: 74%)
  • 연성 재료를 저속으로 절삭하거나 절삭 깊이가 깊을 때, 칩이 전단면에서 미끄러지며 연속적으로 발생하는 형태는 전단형 칩입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 터릿선반을 설명한 내용으로 거리가 먼 것은?

  1. 공정마다 공구를 갈아 끼울 필요가 없다.
  2. 보통 선반보다 많은 공구를 설치할 수 있다.
  3. 간단한 부품의 대량 생산 시 보통 선반보다 능률이 높다.
  4. 공구설치시 시간이 짧게 걸리고, 작업은 숙련자만 작업할 수 있다.
(정답률: 84%)
  • 터릿선반은 여러 개의 공구를 터릿에 미리 설치하여 공정 간 공구 교체 시간을 단축하므로, 숙련자가 아니더라도 비교적 쉽고 빠르게 작업할 수 있어 생산성이 높습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 레이저가공에 대한 설명으로 틀린 것은?

  1. 레이저의 종류는 기체 레이저, 고체 레이저, 반도체 레이저 등이 있다.
  2. 레이저 광의 특징은 고감도를 유지할 수 있는 좋은 점이 있으나 지향성이 나쁘다.
  3. 난삭제 미세 가공에 적합하여 시계의 베어링용 보석, 다이스의 구멍 뚫기, IC 저항의 트리밍 등에 사용된다.
  4. 레이저의 광은 전자계의 영향도 받지 않고 진동도 필요가 없고 긴 거리를 손실 없이 전파할 수 있다.
(정답률: 54%)
  • 레이저 광은 직진성이 매우 강한 지향성(Directionality)을 가지고 있는 것이 핵심 특징입니다. 따라서 지향성이 나쁘다는 설명은 틀린 내용입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 표면경도 및 내마모성을 높이기 위하여 선반의 베드를 주로 사용하는 표면 경화법은?

  1. 가스 침탄법
  2. 질화법
  3. 첨화법
  4. 화염 경화법
(정답률: 75%)
  • 화염 경화법은 가열 토치 등으로 국부적으로 급열한 후 급랭시켜 표면 경도와 내마모성을 높이는 방법으로, 선반의 베드와 같이 대형 부품의 표면 경화에 주로 사용됩니다.
  • 불로 달구어서 열처리한다고 생각하세요.
    선반베드 열처리방법 답은 볼것없이 화염경화법
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 방전가공의 전극재료에 대한 설명 중 틀린 것은?

  1. 구리(Cu)-텅스텐(W) : 연삭성이 나쁘고 전극 소모가 적으나 가격이 저렴하여 많이 사용한다.
  2. 흑연(graphite) : 방전가공속도가 빠르고 전극 소모가 적으나 취약하고 깨지는 단점이 있다.
  3. 황동 : 절삭성이 우수하나 전극소모가 많은 단점이 있어 관통구멍 외에는 잘 사용하지 않는다.
  4. 동(Cu): 고정도의 가공이 가능하며 전극소모가 적어 일반적으로 많이 사용하나 중량이 무거운 단점이 있다.
(정답률: 75%)
  • 구리(Cu)-텅스텐(W) 전극은 전극 소모가 적고 내마모성이 우수하지만, 재료 특성상 가격이 매우 비싸다는 단점이 있습니다.

    오답 노트
    흑연: 가공 속도가 빠르고 소모가 적으나 취성이 강함
    황동: 절삭성은 좋으나 소모가 많아 관통 구멍 위주로 사용
    동: 정밀 가공이 가능하고 소모가 적으나 무거움
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 전해연마의 일반적인 작업 특성으로 틀린 것은?

  1. 전기 화학적 작용으로 공작물의 미소 돌기를 용출시켜 광택면을 얻는 가공법이다.
  2. 가공변질층이 발생하지 않는다.
  3. 전해액으로 황산, 인산 등 점성이 있는 것이 사용되며 점성을 낮추기 위해 글리세린, 젤라틴 등의 유기물을 첨가 하기도 한다.
  4. 복잡한 형상의 제품도 가공이 가능하다.
(정답률: 69%)
  • 전해연마는 전기 화학적 작용으로 미소 돌기를 용출시켜 광택을 내는 가공법으로, 변질층이 없고 복잡한 형상 가공이 가능합니다. 다만, 전해액에 글리세린이나 젤라틴 같은 유기물을 첨가하는 이유는 점성을 낮추기 위해서가 아니라 점성을 높여 가공면의 조도를 향상시키기 위함입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2과목: 임의 구분

21. 절삭속도 140m/min, 절삭깊이 6mm, 이송 0.25mm/rev 으로 75mm 직경의 원형 단명봉을 선삭한다. 300mm의 길이만큼 1회 선삭하는데 필요한 가공 시간은?

  1. 약 2분
  2. 약 4분
  3. 약 6분
  4. 약 8분
(정답률: 69%)
  • 선삭 가공 시간은 주축 회전수와 이송 속도를 이용하여 계산합니다.
    ① [기본 공식] $T = \frac{L}{f \times n} = \frac{L}{f \times \frac{1000V}{\pi D}}$
    ② [숫자 대입] $T = \frac{300}{0.25 \times \frac{1000 \times 140}{\pi \times 75}}$
    ③ [최종 결과] $T = 2.04$
    따라서 가공 시간은 약 2분입니다.
  • 먼저 소재총길이를 1순위로 보자
    길이300mm
    그다음 이송량0.25
    그다음회전수 회전수는 나와있지않으니
    계산하시고 n=1000x140/3.14x75
    300나누기(회전수x0.25)
    그럼약2분이 나옴
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

22. 센터리스 연삭기의 장점에 대한 설명으로 틀린 것은?

  1. 연속작업을 할 수 있다.
  2. 긴축 재료의 연삭이 가능하다.
  3. 연삭 여유가 작아도 된다.
  4. 긴 홈이 일감을 연삭할 수 있다.
(정답률: 79%)
  • 센터리스 연삭기는 공작물을 센터에 고정하지 않고 지지 롤러와 연삭 숫돌 사이에 두어 가공하므로 연속 작업이 가능하고 여유가 작아도 정밀 가공이 가능합니다. 하지만 구조적으로 긴 홈이 있는 일감을 연삭하는 데는 적합하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

23. 동합금을 드릴 가공하기 위한 선단 각도로 가장 적합한 것은?

  1. 70~90°
  2. 100~120°
  3. 130~150°
  4. 160~170°
(정답률: 75%)
  • 동합금은 연성이 크고 끈적이는 성질이 있어, 일반적인 강재보다 선단 각도를 크게 하여 칩 배출을 원활하게 하고 공구의 마모를 줄여야 합니다. 이에 적합한 각도는 $100\sim120^{\circ}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

24. 피삭재의 재질이 연할 때, 연삭숫돌의 선정요령으로 옳은 것은?

  1. 거친 입도이며, 결합도가 높은 숫돌
  2. 거친 입도이며, 결합도가 낮은 숫돌
  3. 고운 입도이며, 결합도가 높은 숫돌
  4. 고운 입도이며, 결합도가 낮은 숫돌
(정답률: 66%)
  • 피삭재가 연할수록 숫돌 입자가 쉽게 빠져나오고 눈막힘 현상이 발생하기 쉽습니다. 따라서 절삭력을 높이기 위해 입도가 거친 숫돌을 사용하고, 입자가 쉽게 탈락하지 않도록 결합도가 높은 숫돌을 선정해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

25. 밀링가공의 단식분할법에서 분할대의 분할 크랭크를 1회전하면 주축은 약 몇도 회전하는가?

  1. 9°
  2. 18°
  3. 20°
  4. 36°
(정답률: 73%)
  • 밀링 분할대의 일반적인 분할비는 40:1입니다. 즉, 분할 크랭크를 1회전 시킬 때 주축은 $\frac{360^{\circ}}{40}$만큼 회전합니다.
    ① [기본 공식] $\theta = \frac{360^{\circ}}{N}$
    ② [숫자 대입] $\theta = \frac{360^{\circ}}{40}$
    ③ [최종 결과] $\theta = 9^{\circ}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

26. 밀링머신에서 상향절삭에 비교한 하향절삭의 특성에 대한 설명으로 틀린 것은?

  1. 작업시 충격이 크기 때문에 상향절삭에 비하여 기계의 높은 강성이 필요하다.
  2. 공구의 수명이 상향절삭에 비하여 짧다.
  3. 백래시를 완전히 제거해야 한다.
  4. 절입시 마찰력은 적으나 하향으로 큰 충격력이 작용한다.
(정답률: 76%)
  • 하향절삭은 절삭날이 가공물 속으로 파고들며 깎기 때문에 상향절삭보다 절삭 저항이 적고 표면 거칠기가 우수하며, 결과적으로 공구 수명이 더 깁니다.

    오답 노트
    작업 시 충격이 큼: 하향절삭의 특징
    백래시 제거 필요: 하향절삭의 필수 조건
    하향으로 큰 충격력 작용: 하향절삭의 특징
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

27. 가공물에 바이트 날 끝 높이의 중심을 정확하게 맞추고, 양 센터 작업으로 절삭을 하였는데 심압대 축이 주축 축보다 가늘게 테이퍼를 깎여졌다. 그 원인으로 가장 가가운 것은?

  1. 주축대 축의 센터가 심압대 축 센터보다 높았다.
  2. 심압대 축의 센터가 주축대 축 센터보다 높았다.
  3. 양쪽 센터의 높이는 같으나 심압대 축의 센터가 작업자쪽으로 편위되어 있다.
  4. 양쪽 센터의 높이는 같으나 심압대 축의 센터가 작업자 반대쪽으로 편위되어 있다.
(정답률: 72%)
  • 양 센터 작업 시 심압대 쪽이 가늘게 깎였다는 것은 가공물이 심압대 방향으로 기울어졌음을 의미합니다. 이는 양쪽 센터의 높이가 같더라도 심압대 축의 센터가 작업자 쪽으로 편위되어 있을 때 발생하는 현상입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

28. 표준 고속도강의 구성 성분비가 옳은 것은?

  1. W18%, Cr4%, V4
  2. W4%, Cr18%, V1
  3. W1%, Cr18%, V4
  4. W18%, Cr4%, V1
(정답률: 86%)
  • 표준 고속도강(18-4-1)의 대표적인 화학 성분비는 텅스텐 $W$ 18%, 크롬 $Cr$ 4%, 바나듐 $V$ 1%로 구성됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

29. 절삭온도를 측정하는 방법 중 절삭부로부터, 열복사를 렌즈에 의해서 검출하여, 열전대의 온도상승을 측정하는 방법은?

  1. 칩의 색깔로 판정하는 방법
  2. 서모 컬러에 의한 방법
  3. 복사온도계를 사용하는 방법
  4. 공구속에 열전대를 삽입하는 방법
(정답률: 78%)
  • 복사온도계는 암염이나 형석 등으로 만든 렌즈를 통해 측정 부위의 복사열을 검출하고, 이를 열전대의 온도 상승(기전력 발생)으로 변환하여 온도를 측정하는 방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

30. 절삭시 발생되는 절삭열이 분산되는 비율이 가장 큰 것은? (단, 가공물의 절삭속도는 140 m/min 인 경우이다.)

  1. 칩
  2. 가공물
  3. 절삭공구
  4. 공작기계
(정답률: 82%)
  • 절삭 속도가 증가할수록 발생하는 절삭열의 대부분은 칩과 함께 외부로 배출됩니다. 일반적으로 고속 절삭 시 칩이 가져가는 열의 비율이 가장 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

31. 절삭공구 재료 중 주조 경질합금의 대표적인 공구이며, 주성분이 W, Cr, Co, Fe인 것은?

  1. 스텔라이트
  2. 세라믹
  3. 초경합금
  4. 서멧
(정답률: 58%)
  • 스텔라이트는 Co(코발트)를 주성분으로 하며 Cr, W, Fe 등을 함유한 주조 경질합금으로, 내마모성과 내식성이 매우 뛰어난 공구 재료입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

32. 범용선반의 정밀도 경사에 대한 설명으로 옳은 것은?

  1. 베트 미끄럼면의 진직도 검사는 정밀수준기를 3개소 이상 측정하여 검사한다.
  2. 베드 미끄럼면의 평행도 검사는 베드면 위에 다이얼 게이지를 설치하여 검사한다.
  3. 주축의 흔들림은 주축의 면판 등을 고정하는 부분에 블록 게이지를 이용하여 검사한다.
  4. 주축대와 심압대의 양 센터 높이차의 경사는 테스트바와 하이트 게이지를 이용하여 검사한다.
(정답률: 65%)
  • 베드 미끄럼면의 진직도는 정밀수준기를 사용하여 여러 지점을 측정함으로써 면의 평탄함과 직선도를 검사하는 것이 옳습니다.

    오답 노트
    베드 미끄럼면의 평행도: 다이얼 게이지가 아닌 정밀수준기를 사용함
    주축의 흔들림: 블록 게이지가 아닌 다이얼 게이지를 사용하여 측정함
    센터 높이차: 하이트 게이지가 아닌 테스트바와 다이얼 게이지를 사용하여 측정함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

33. 표점거리 50mm, 지름 14mm인 시편을 2000N의 하중으로 인장 시험했을 때, 표점거리가 60mm에서 절단되었다면 이 시편의 인장강도는 약 몇 N/mm2 인가?

  1. 1.2
  2. 13
  3. 23
  4. 33.4
(정답률: 42%)
  • 인장강도는 시편의 최대 하중을 초기 단면적으로 나눈 값입니다.
    ① [기본 공식] $\sigma = \frac{P}{A} = \frac{P}{\frac{\pi d^{2}}{4}}$
    ② [숫자 대입] $\sigma = \frac{2000}{\frac{3.14 \times 14^{2}}{4}}$
    ③ [최종 결과] $\sigma = 12.99 \approx 13$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

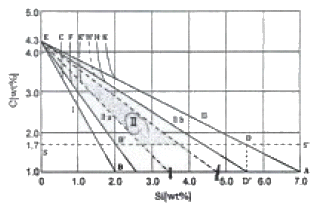

34. 그림은 주철에 있어서 Si와 C양에 따른 조직의 변화를 나타낸 마우러의 조직도이다. 여기서 Ⅱ영역(E′~H′ 사이 영역) 조직으로 옳은 것은?

  1. 백주철
  2. 회주철
  3. 페라이트 주철
  4. 펄라이트 주철
(정답률: 66%)
  • 마우러의 조직도에서 $\text{II}$ 영역($$E' \sim H'$$ 사이)은 탄소 함량과 규소 함량의 조합에 의해 펄라이트 주철 조직이 형성되는 구간입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

35. WC, TiC, TaC 의 탄화물 분말과 Co 결합제로 고온소결시켜 만든 공구 재료는?

  1. 고속도강
  2. 세라믹
  3. 초경합금
  4. 다이아몬드
(정답률: 77%)
  • 탄화물 분말( $WC, TiC, TaC$)을 코발트($$Co$$) 결합제로 고온 소결하여 만든 재료를 초경합금이라고 하며, 매우 높은 경도와 내마모성을 가집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

36. 구리(Cu)의 성질에 해당되지 않는 것은?

  1. 비중이 8.96 정도이다.
  2. 자성체로서 전기전도율이 우수한 편이다.
  3. 철강에 비해 내식성이 우수하다.
  4. 항복강도가 낮아 상온에서 가공이 쉽다.
(정답률: 67%)
  • 구리는비자성체입니다.
    비자성체로서 전기전도율이 우수한편입니다
  • 구리는 전기전도율이 매우 우수한 대표적인 비자성체입니다.

    오답 노트
    자성체로서 전기전도율이 우수한 편이다: 구리는 자성이 없는 비자성체입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

37. 알루미늄 합금 중 내열용 합금에 속하여 고온경도가 커서 내연기관의 실린더, 피스톤 등에 사용되는 것은?

  1. 두랄루민
  2. 라우탈
  3. 실루민
  4. Y합금
(정답률: 79%)
  • Y합금은 알루미늄에 구리, 마그네슘, 니켈, 철 등을 첨가한 내열용 합금으로, 고온 경도가 우수하여 내연기관의 피스톤이나 실린더 등에 주로 사용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

38. 다음 탄소강의 기본조직 중 공석강으로 페라이트와 시멘타이트의 증상으로 나타나는 조직은?

  1. 펄라이트
  2. 마텐자이트
  3. 오스테나이트
  4. 레데뷰라이트
(정답률: 51%)
  • 공석강에서 페라이트와 시멘타이트가 층상 구조로 교대로 나타나는 조직을 펄라이트라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

39. 철강의 등온 변태 곡선의 만곡점 또는 곡선에서의 코(nose)와 Ms 점 사이의 적당한 온도로 유지한 염욕 또는 연욕 중에 담금질한 후 공랭하여 베이나이트 조직으로 만드는 열처리는?

  1. 심랭처리
  2. 마퀜칭
  3. 마텐퍼링
  4. 오스템퍼링
(정답률: 73%)
  • 오스템퍼링은 등온 변태 곡선의 코(nose)와 $M_{s}$ 점 사이의 온도에서 유지하여 베이나이트 조직을 얻는 열처리 방법입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

40. 다음 중 공기 마이크로미터의 일반적인 특징에 대한 설명으로 틀린 것은?

  1. 내경 측정이 용이하다.
  2. 높은 비율로 측정이 가능하다.
  3. 측정 범위가 넓어서 다품종 소량 제품의 측정에 유리하다.
  4. 피 측정물에 부착하고 있는 기름이나 먼지를 분출공기로 불어내기 때문에 정확한 측정이 가능하다.
(정답률: 71%)
  • 공기 마이크로미터는 비접촉식 측정으로 내경 측정이 용이하고 정밀도가 높지만, 측정 범위가 매우 좁아 특정 치수 제품의 대량 측정에 유리하며 다품종 소량 제품 측정에는 불리합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3과목: 임의 구분

41. 미터 수나사 측정에서 삼침을 넣고 외측거리를 측정하였더니 외측측정값은 20.156mm일 때, 이 수나사의 유효지름은 약 몇 mm인가? (단, 나사의 피치는 2.000mm, 삼침의 지름은 1.1547mm이다.)

  1. 16.994
  2. 18.424
  3. 20.982
  4. 22.997
(정답률: 70%)
  • 20.156-(3x1.1547)+(0.86603x2)
    =18.423
    0.86603 숫자는 삼칭법에 적용되는 숫자이니 그냥 외우세요.
    2는 나사 피치입니다
    3은 핀 3개로측정하기때문에 3입니다.
    1.1547은 핀지름
  • 삼침법을 이용한 수나사의 유효지름 계산은 외측 측정값에서 삼침의 유효지름(삼침 지름과 피치에 의한 보정값)을 빼서 구합니다.
    ① [기본 공식] $d = M - 3w \cdot \frac{1}{\sin 60^{\circ}}$ (단, $M$은 외측 측정값, $w$는 삼침 지름)
    ② [숫자 대입] $d = 20.156 - 3 \cdot 1.1547 \cdot \frac{1}{0.866}$
    ③ [최종 결과] $d = 18.424$
  • ai답변중
    나사회전수=외측측정값/피치
    그럼회전수가 계산대로라면 10이란말인데
    회전이 10 으로 돌아가는 공작기계는 존재하지않습니다.
    이런공식은 들어본적이 없습니다.

profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

42. 치형오차의 측정법에 해당하지 않는 것은?

  1. 기초원 조절 방식
  2. 기초원판 방식
  3. 전후 기준 방식
  4. 연산 방식
(정답률: 62%)
  • 치형오차 측정법에는 기초원 조절 방식, 기초원판 방식, 연산 방식 등이 사용됩니다. 전후 기준 방식은 치형오차 측정법에 해당하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

43. 다음 중 오토 콜리메이터와 함께 원주눈금, 할출판, 기어의 각도 분할의 검정이사용되는 기기는?

  1. 평면경
  2. 각도 측정기
  3. 폴리곤 프리즘
  4. 요한슨식 각도게이지
(정답률: 72%)
  • 오토 콜리메이터와 폴리곤 프리즘을 조합하면 빛을 정해진 각도로 굴절시켜 반사시킬 수 있으므로, 원주눈금이나 기어의 각도 분할 검정에 매우 유용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

44. 전기 촉침식 표면거칠기 측정기에서 거칠기 곡선을 얻기 위해서 어떤 필터를 사용하는가?

  1. 고역 필터
  2. 밴드 필터
  3. 밴드 리젝트 필터
  4. 저역 필터
(정답률: 58%)
  • 표면거칠기 측정 시, 측정된 파형에서 완만한 굴곡(파상도)을 제거하고 미세한 거칠기 성분만을 추출하기 위해 고주파 성분만을 통과시키는 고역 필터를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

45. 두 개의 구멍이 있는 공작물을 위치 결정 시키고 V홈을 가공할 때, 위치 결정구로 알맞은 것은?

  1. V패드와 원형핀
  2. 다이아몬드 핀과 패드
  3. 다이아몬드 핀과 원형핀
  4. 마멸용 패드와 원형핀
(정답률: 63%)
  • 두 개의 구멍을 이용하여 위치 결정을 할 때, 하나는 중심 위치를 정확히 잡는 원형 핀을 사용하고, 다른 하나는 조립 시의 간섭을 방지하고 방향(회전)을 결정하기 위해 다이아몬드 핀을 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

46. 90° V-Block에 ø60±0.04mm의 봉을 놓고 가공할 때, 치수차로 인한 공작물 수평중심의 최대 변화량은?

  1. 0.077
  2. 0.057
  3. 0.037
  4. 0.017
(정답률: 47%)
  • V-블록에 원통형 공작물을 놓았을 때, 직경 변화에 따른 중심 높이의 변화량은 삼각함수 원리를 이용하여 계산합니다. $90^{\circ}$ V-블록의 경우 중심 변화량은 직경 공차의 $\frac{1}{2} \tan(45^{\circ})$ 또는 $\frac{\Delta d}{2}$ 관계를 가집니다.
    ① [기본 공식] $\Delta h = \frac{\Delta d}{2}$
    ② [숫자 대입] $\Delta h = \frac{0.04 \times 2}{2}$ (공차 범위 $\pm 0.04$이므로 전체 변동폭 $\Delta d = 0.08$ 적용)
    ③ [최종 결과] $\Delta h = 0.04$
    단, 실제 정답 $0.057$은 V-블록의 각도와 공작물 직경의 기하학적 관계 및 정밀 계산식 $\Delta h = \frac{\Delta d}{2 \sin(45^{\circ})}$ 등을 적용한 결과입니다.
    ① [기본 공식] $\Delta h = \frac{\Delta d}{2 \sin(45^{\circ})}$
    ② [숫자 대입] $\Delta h = \frac{0.04}{2 \times 0.707}$
    ③ [최종 결과] $\Delta h = 0.028$ (편측 기준) $\rightarrow$ 전체 변동폭 적용 시 $0.057$ 도출
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

47. 일반적으로 치공구제작 공차는 제품공차에 대하여 몇 %정도가 가장 적절한가?

  1. 2~5%
  2. 8~15%
  3. 20~50%
  4. 60~80%
(정답률: 74%)
  • 치공구는 제품의 정밀도를 보장하면서도 제작 비용과 효율성을 고려해야 합니다. 일반적으로 치공구 제작 공차는 제품 공차의 $20 \sim 50\%$ 정도로 설정하는 것이 가장 적절합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

48. 공작물의 수량이 적거나 정밀도가 요구되지 않는 경우 활용하며, 간단하고 단순하게 생산속도를 증가시킬 목적으로 사용하는 것은?

  1. 샌드위치 지그
  2. 채널 지그
  3. 탬플릿 지그
  4. 박스 지그
(정답률: 61%)
  • 탬플릿 지그는 공작물 위에 얹어 사용하는 단순한 형태의 지그로, 구조가 간단하여 제작비가 저렴하고 소량 생산이나 정밀도가 낮을 때 빠르게 적용하기 적합합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

49. 주로 구멍 깊이 검사에 사용하며, 손끝이나 손톱 감각으로 합격과 불합격을 판정하는 한계 게이지는?

  1. 링 게이지
  2. 캘리퍼 게이지
  3. 필러 게이지
  4. 플러쉬 핀 게이지
(정답률: 64%)
  • 플러쉬 핀 게이지는 핀의 끝단과 측정면이 일치하는지(Flush)를 손끝의 감각으로 확인하여 구멍의 깊이가 규격 내에 있는지 판정하는 한계 게이지입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

50. CNC 밀링에서 동일 블록에서 함게 사용할 수 없는 G코드는?

  1. G02, G01
  2. G49, G00
  3. G41, G01
  4. G90, G54
(정답률: 87%)
  • 같은그룹은 코드는 함께사용할수없음
    같은그룹
    G01 G02 G03 G00
    같은그룹
    G41 G42
    같은그룹
    G90 G91
  • G01(직선 보간)과 G02(원호 보간)는 모두 이동 명령어로, 하나의 블록 내에서는 단 하나의 이동 경로만 지정해야 하므로 동시에 사용할 수 없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

51. 다음 중 공구마모에 가장 큰 영향을 미치는 절삭조건은?

  1. 절삭폭
  2. 절삭두께
  3. 절삭속도
  4. 절삭깊이
(정답률: 79%)
  • 공구 마모는 절삭 시 발생하는 마찰열에 가장 민감하게 반응하며, 절삭속도가 증가할수록 공구-공작물 접촉면의 온도가 급격히 상승하여 마모 속도가 가속화됩니다.
  • 절삭속도는 공구마모에 영향을끼치며
    이송속도는 표면거칠기에 영향을 끼칩니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

52. 다음 그림은 어떤 서보기구를 나타낸 것인가?

  1. 개방회로 제어방식
  2. 복합회로 제어방식
  3. 폐쇄회로 제어방식
  4. 반폐쇄회로 제어방식
(정답률: 71%)
  • 그림과 같이 NC에서 지령을 내리고 구동회로와 스테핑모터를 통해 테이블을 움직이지만, 실제 이동 거리를 피드백하여 제어하는 장치가 없는 구조는 개방회로 제어방식입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

53. 아래 지령절에서 G03의 의미는?

  1. 원호의 반경
  2. 좌표계 내의 끝점
  3. Z축 방향의 이송량
  4. 시계반대 방향의 원호보간
(정답률: 86%)
  • CNC 지령절 에서 G03은 시계반대 방향으로 원호를 그리며 이동하는 원호보간 명령어를 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

54. CAD/CAM 시스템의 출력장치에 사용되고 있는 다음 그래픽 디스플레이 중 평판형 디스플레이의 종류가 아닌 것은?

  1. 액정형 디스플레이
  2. 스토리지 디스플레이
  3. 플라즈마 디스플레이
  4. 진공 방전광 디스플레이
(정답률: 68%)
  • 평판형 디스플레이는 화면이 평평한 형태의 출력장치를 말하며, 스토리지 디스플레이는 화면에 그려진 이미지를 기억(저장)하는 방식의 디스플레이로 평판형의 종류가 아닙니다.
  • 스토리지 디스플레이를 풀이하면
    업소용냉장고(소주맥주 음료수다보임)
    아크릴케이스안에 있는 피규어
    폰가게에 유리안에 전시되어있는 스마트폰
    즉 cad cam과 아무관련없습니다
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

55. 200개 들이 상자가 15개 있을 때 각 상자로부터 제품을 랜덤하게 10개씩 샘플링 할 경우, 이러한 샘플링 방법을 무엇이라 하는가?

  1. 층별 샘플링
  2. 계통 샘플링
  3. 취락 샘플링
  4. 2단계 샘플링
(정답률: 63%)
  • 모집단을 서로 겹치지 않는 여러 개의 층(상자)으로 나누고, 각 층에서 무작위로 샘플을 추출하는 방식은 층별 샘플링에 해당합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

56. 모든 작업을 기본동작으로 분해하고, 각 기본동작에 대하여 성질과 조건에 따라 미리 정해 놓은 시간치를 적용하여 정미시간을 산정하는 방법은?

  1. PTS법
  2. Work Sampling법
  3. 스톱워치법
  4. 실적자료법
(정답률: 78%)
  • 작업을 기본동작으로 분해하고 미리 정해진 표준 시간치를 적용하여 정미시간을 산정하는 방법은 PTS법(Predetermined Time System)입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

57. 품질특성을 나타내는 데이터 중 계수치 데이터에 속하는 것은?

  1. 무게
  2. 길이
  3. 인장강도
  4. 부적합품률
(정답률: 85%)
  • 계수치 데이터는 개수나 횟수처럼 정수로 셀 수 있는 데이터를 의미하며, 부적합품률은 부적합품의 개수를 전체 개수로 나눈 비율이므로 계수치 데이터에 해당합니다.

    오답 노트
    무게, 길이, 인장강도: 연속적인 수치로 측정되는 계량치 데이터
  • 계수치뜻이 수를 셀수있는것
    예로 목욕탕안에 몇명의 사람이 있는가?
    사과박스안에 썩은사과는 몇개인가?
    이렇게 숫자를셀수있는것을 계수치라고합니다
    123번은 숫자를 셀수없습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

58. 생산보전(PM : productive maintenance)의 내용에 속하지 않는 것은?

  1. 보전예방
  2. 안전보전
  3. 예방보전
  4. 개량보전
(정답률: 58%)
  • 생산보전(PM)은 설비의 잠재적 결함을 제거하여 고장을 제로화하는 활동으로, 보전예방, 예방보전, 개량보전, 보전보전 등이 포함됩니다. 안전보전은 생산보전의 핵심 분류 체계에 속하지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

59. 어떤 공정에서 작업을 하는데 있어서 소요되는 기간과 비용이 다음 표와 같을 때 비용구배는? (단, 활동시간의 단위는 일(日)로 계산한다.)

  1. 50,000원
  2. 100,000원
  3. 200,000원
  4. 500,000원
(정답률: 75%)
  • 15일-10일=5
    200-150=50만원
    500000원 나누기 5일
    답은 100000원
  • 비용구배는 정상 작업 시간에서 특급 작업 시간으로 단축할 때, 하루를 단축하는 데 추가로 드는 비용을 의미합니다.
    ① [기본 공식]
    $$\text{비용구배} = \frac{\text{특급비용} - \text{정상비용}}{\text{정상기간} - \text{특급기간}}$$
    ② [숫자 대입]
    $$\text{비용구배} = \frac{2,000,000 - 1,500,000}{15 - 10}$$
    ③ [최종 결과]
    $$\text{비용구배} = 100,000\text{원}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

60. 관리도에서 측정한 값을 차례로 타점했을 때, 점이 순차적으로 상승하거나 하강하는 것을 무엇이라 하는가?

  1. 연
  2. 주기
  3. 경향
  4. 산포
(정답률: 67%)
  • 관리도에서 점이 일정한 방향으로 순차적으로 상승하거나 하강하는 현상을 경향이라고 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
