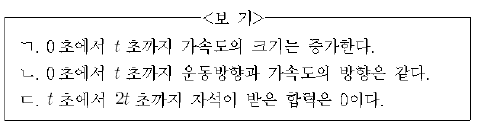

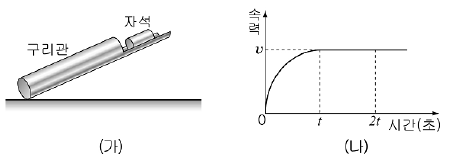

2. 그림 (가)와 같이 기울어진 구리관의 위쪽에 자석을 놓았더니, 자석의 속력과 시간의 관계가 (나)와 같았다.

자석의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

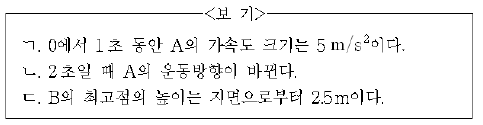

4. 그림과 같이 질량 1kg, 3kg인 물체 A, B를 실로 연결하여 도르래에 걸고, A를 40N의 일정한 힘으로 0에서 1초 동안 아래 방향으로 당기다가 1초일 때 놓았다.

물체의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 10m/s²이고 실이 길이는 충분히 길며, 실과 도르래의 질량 및 모든 마찰은 무시한다.) [3점]

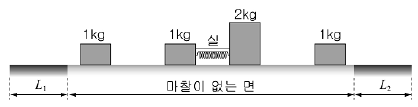

6. 그림과 같이 질량 1kg, 2kg인 두 물체 사이에 압축시킨 용수철을 끼워 놓고 두 물체를 실로 연결한 후 마찰이 없는 수평면에 놓았다. 실을 끊으면 용수철로부터 분리된 두 물체가 양쪽에 놓여있는 질량 1kg의 물체와 각각 충돌한 다음 한 덩어리가 되어 직선 운동한다.

한 덩어리가 된 물체가 마찰이 있는 수평면 위에서 각각 L₁, L₂만큼 이동한 후 정지하였다면, L₁ : L₂는? (단, 마찰이 있는 면과 물체 사이의 마찰계수는 같고, 물체의 크기와 용수철의 질량은 무시한다.) [3점]

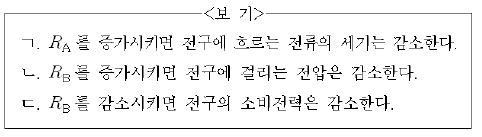

8. 그림과 같이 두 가변저항 R_A, R_B와 전구를 전압이 일정한 전원장치에 연결하였다.

가변저항의 값을 변화시킬 때, 전구에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

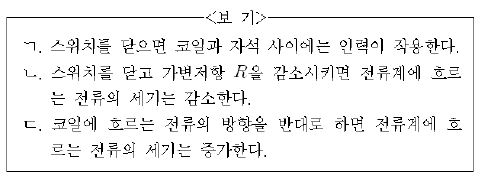

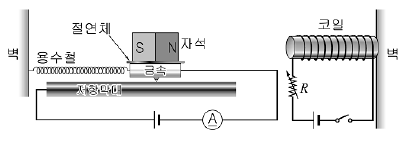

10. 그림과 같이 전원장치가 연결된 솔레노이드 코일을 오른쪽 벽에 고정시키고 왼쪽 벽에 고정된 용수철에 자석이 고정된 금속을 연결하여 저항막대 위에서 자유롭게 움직일 수 있도록 회로를 구성하였다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 모든 마찰은 무시하고 코일과 자석은 접촉하지 않으며, 저항막대의 위치 변화는 없다. 코일과 자석 사이의 거리는 충분한 힘이 작용할 수 있는 거리이다.) [3점]

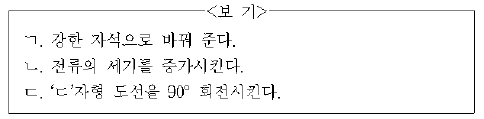

12. 그림과 같이 ‘ㄷ’자형 도선을 전자저울 위에 올려 놓고, 도선 AB가 자석 사이의 자기장의 방향과 수직으로 위치하도록 하였다.

저울에 나타난 값이 증가하는 방법으로 옳은 것을 <보기>에서 모두 고른 것은? (단, ‘ㄷ’자형 도선은 절연판 위에서 회전이 가능하다.)

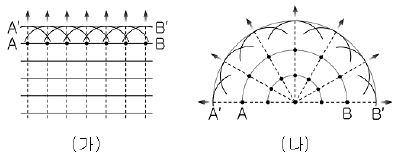

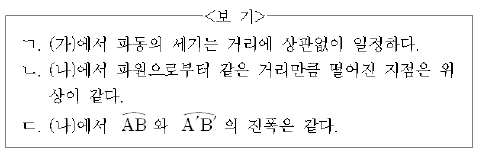

14. 그림 (가)는 평면과의 파면을, (나)는 구면과의 파면을 나타낸 것으로 화살표는 파동의 진행방향이다.

두 파동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 두 파동의 에너지 손실은 무시하고, 진행 도중 매질의 변화는 없다.)

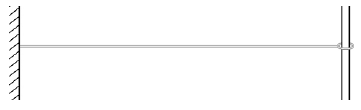

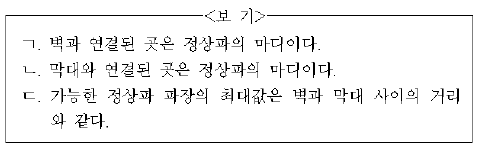

16. 그림과 같이 줄의 한쪽 끝은 벽에 고정시키고, 다른 쪽 끝은 고리를 만들어 막대에 끼워 자유롭게 움직일 수 있게 하였다.

이 줄을 진동시켜 정상파가 형성되었을 때, 이 정상파에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 고리와 막대 사이의 마찰은 무시한다.)

18. 그림과 같이 두 프리즘 A, B를 붙여놓고 단색광을 공기 중에서 A에 수직으로 입사시켰더니 반사광선 a와 굴절광선 b로 나뉘어져 진행하였다.

a, b의 속력을 v_a, v_b로 A, B의 굴절률을 n_A, n_B라 할 때, 대소 관계를 바르게 나타낸 것은? (순서대로 속력, 굴절률) [3점]

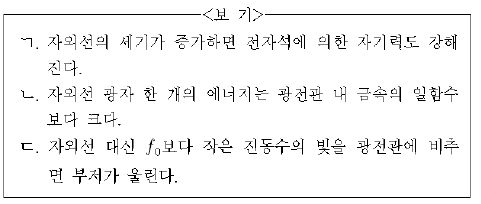

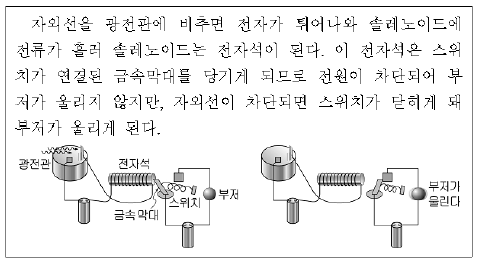

20. 다음은 도난 경보기의 작동 원리이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 광전판 내 금속의 한계 진동수는 f₀이다.)
