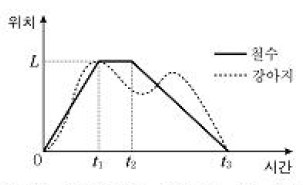

1. 철수가 강아지를 데리고 직선 길을 산책하였다. 그래프는 철수와 강아지의 위치를 시간에 따라 나타낸 것이다.

철수와 강아지의 운동에 대한 설명으로 옳은 것은? (단 길의 폭은 무시한다.)

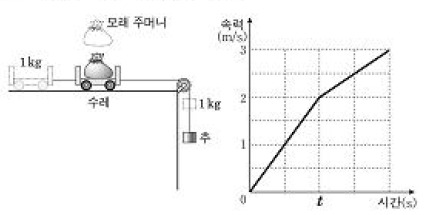

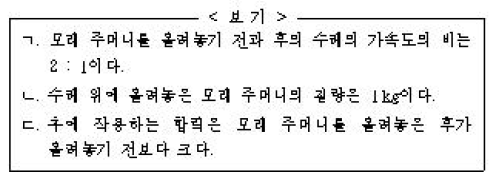

3. 그림은 수평인 책상 위에 질량이 각각 1kg인 수레와 추를 줄로 연결하고 잡고 있던 수레를 놓은 후 시간 t에서 운동하는 수레 위에 모래 주머니를 올려놓은 모습이다. 그래프는 수레의 속력을 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 줄의 질량과 모든 마찰은 무시한다.) [3점]

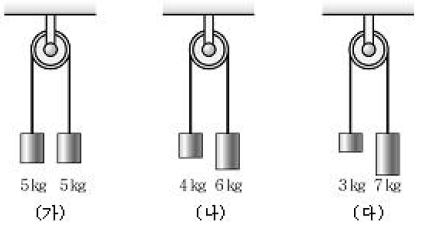

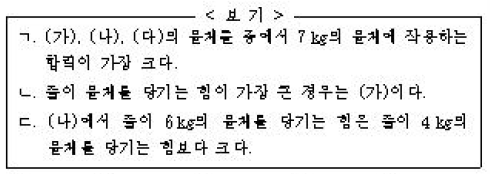

5. 그림은 도르래를 천장에 매달고 도르래에 걸린 줄의 양 끝에 물체를 매단 것을 나타낸 것이다. (가)에는 5kg인 두 물체를 (나)에는 4kg, 6kg인 두 물체를 (다)에는 질량이 3kg, 7kg인 두 물체를 매달아 잡고 있다가 놓았다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 줄과 도르래의 질량 및 모든 마찰은 무시한다.)[3점]

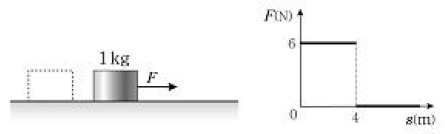

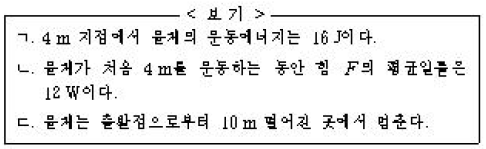

7. 그림은 마찰이 있는 수평면에 정지해 있던 질량 1kg인 물체에 힘 F를 수평 방향으로 작용하여 물체를 운동시키는 모습을 나타낸 것이다. 그래프는 힘 F를 물체의 이동거리 s에 따라 나타낸 것이다. 물체와 수평면 사이의 마찰계수는 0.2이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력가속도는 10m/s²이다.)

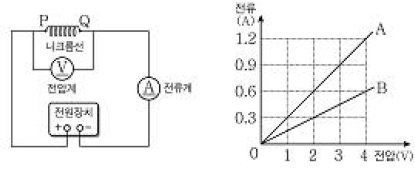

9. 그림은 전압계, 전류계, 전원장치로 회로를 구성하고 P와 Q사이에 니크롬선을 연결한 후 전압을 변화시키며 전류를 측정하는 실험 장치를 나타낸 것이다. 그래프는 니크롬선 A와 B를 각각 P와 Q사이에 연결하여 측정한 결과를 나타낸 것이다.

A와 B의 저항을 각각 R_A, R_B라 할 때 R_A : R_B는?

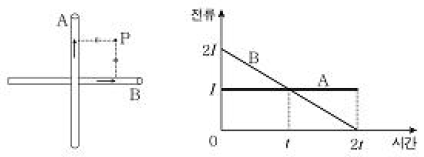

11. 그림은 종이면 위에 절연된 두 직선 A와 B가 수직으로 놓여 있는 것을 나타낸 것이다. A와 B에는 각각 화살표 방향으로 전류가 흐르고 있으며, 그래프는 A와 B에 흐르는 전류의 세기를 시간에 따라 나타낸 것이다. P는 종이면에 있는 점으로 두 직선 도선으로부터의 거리가 같다.

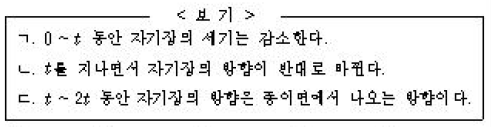

P에서의 자기장에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

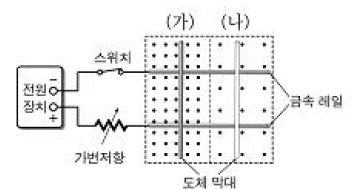

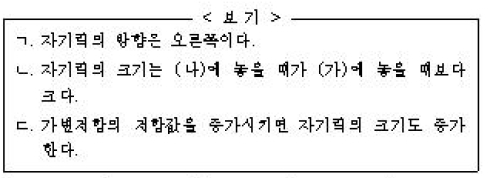

13. 그림은 균일한 자기장에서 전류가 받는 힘을 알아보기 위한 실험 장치를 나타낸 것이다. 자기장은 종이면에 수직인 방향으로 나오며, (가)영역이 (나)영역보다 세다.

도체 막대를 금속 레일 위에 올려놓았을 때 도체 막대가 받는 자기력에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 금속 레일과 도체 막대의 저항은 무시한다.)

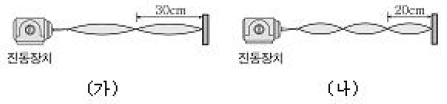

15. 그림 (가)는 어떤 줄의 한쪽 끝을 고정하고 다른 한쪽 끝에 진동수가 일정한 진동장치를 연결하여 진동시켰을 때 마디 사이의 간격이 30cm인 정상화가 만들어진 모습을 나타낸 것이다. (나)는 (가)의 장치에서 줄의 종류만 바꾸었을 때 마다 사이의 간격이 20cm인 정상화가 만들어진 모습을 나타낸 것이다.

(가)와 (나)의 줄에서 파동의 속력을 각각 v_가, v_나라고 할 때, v_가 : v_나는?

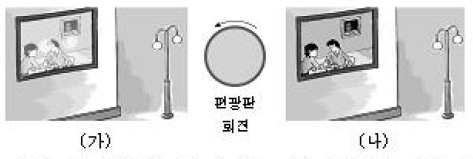

17. 그림 (가)는 가로등 빛이 유리창에 반사되어 건물 내부가 잘 보이지 않는 모습을 나타낸 것이다. (나)는 같은 장면을 눈앞에 편광판을 대고 회전시키면서 보았을 때, 어느 회전각에서 유리창에 반사된 가로등 빛이 사라지고 건물 내부가 가장 잘 보이는 모습을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

19. 그림은 수평면에서 용수철 상수가 k, 2k이고 한쪽 끝이 배에 고정된 두 용수철을 질량이 m₁, m₂인 두 물체로 각각 같은 길이만큼 압축시켰다가 동시에 놓은 것을 나타낸 것이다. 두 물체는 용수철에서 분리된 후 충돌하여 한 덩어리가 되어 멈추었다.

두 물체의 질량비 m₁ : m₂는? (단, 용수철의 질량과 모든 마찰은 무시한다.)
