수능(물리I) 필기 기출문제복원 (2008-11-13)

수능(물리I) 2008-11-13 필기 기출문제 해설

이 페이지는 수능(물리I) 2008-11-13 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

수능(물리I)
(2008-11-13 기출문제)

목록

1과목: 과목구분없음

1. 그림은 직선상에서 운동하는 물체의 위치를 시간에 따라 나타낸 것이다.

물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 위치-시간 그래프의 기울기가 속도임을 이용하여 운동 상태를 분석하는 문제입니다.

    오답 노트
    0초부터 10초까지 이동한 거리는 $20\text{m}$이다: 그래프에서 10초 때의 위치가 $4\text{m}$이므로 이동 거리는 $4\text{m}$입니다.
    15초일 때 속력은 $0.2\text{m/s}$이다: 10초에서 20초 사이의 기울기는 $\frac{6-4}{20-10} = \frac{2}{10} = 0.2\text{m/s}$입니다.
    25초일 때 가속도는 0이다: 20초에서 30초 사이의 그래프가 직선이므로 속도가 일정하며, 따라서 가속도는 0입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

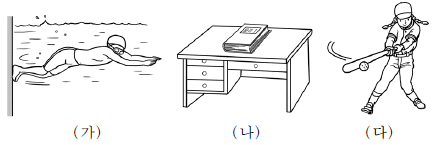

2. 그림 (가)는 철수가 수영장 벽을 발로 미는 모습을, (나)는 책상 위에 책이 놓여 있는 모습을, (다)는 영희가 야구 방망이로 공을 치는 모습을 나타낸 것이다.

작용과 반작용 관계에 있는 힘으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄴ
  5. ㄱ, ㄷ
(정답률: 알수없음)
  • 작용과 반작용은 두 물체가 서로에게 가하는 힘으로, 크기가 같고 방향이 반대이며 항상 쌍으로 존재합니다.
    철수가 벽을 미는 힘과 벽이 철수를 미는 힘은 서로 다른 두 물체(철수, 벽) 사이에 작용하는 힘이므로 작용 반작용 관계가 맞습니다.

    오답 노트
    지구가 책을 당기는 힘(중력)과 책상이 책을 떠받치는 힘(수직항력)은 한 물체(책)에 작용하는 힘들의 평형 관계입니다.
    영희가 방망이를 잡는 힘과 방망이가 공을 미는 힘은 서로 다른 대상(영희-방망이, 방망이-공) 사이의 힘이므로 작용 반작용 관계가 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

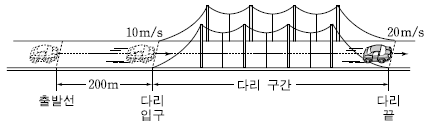

3. 그림은 수평인 직선 도로에서, 출발선에 정지해 있던 자동차가 다리를 통과할 때까지 등가속도 직선 운동하는 모습을 나타낸 것이다. 출발선에서 다리 입구까지의 거리는 200m이고, 다리 입구에 도달하였을 때 자동차의 속력은 10m/s, 다리 끝에 도달하였을 때 자동차의 속력은 20m/s이다.

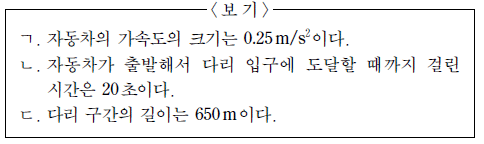

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 등가속도 직선 운동 공식을 이용하여 가속도와 시간을 구합니다.
    ㄱ. 출발선($v=0$)에서 다리 입구($v=10\text{m/s}$, $s=200\text{m}$)까지의 가속도 $a$를 구합니다.
    ① [기본 공식] $v^2 - v_0^2 = 2as$
    ② [숫자 대입] $10^2 - 0^2 = 2 \times a \times 200$
    ③ [최종 결과] $a = 0.25\text{m/s}^2$
    ㄴ. 걸린 시간 $t$를 구합니다.
    ① [기본 공식] $v = v_0 + at$
    ② [숫자 대입] $10 = 0 + 0.25 \times t$
    ③ [최종 결과] $t = 40\text{s}$

    오답 노트
    ㄴ. 20초가 아니라 40초이므로 틀렸습니다.
    ㄷ. 다리 구간의 길이 $s'$를 구합니다.
    ① [기본 공식] $v^2 - v_0^2 = 2as'$
    ② [숫자 대입] $20^2 - 10^2 = 2 \times 0.25 \times s'$
    ③ [최종 결과] $s' = 600\text{m}$
    따라서 650m가 아니므로 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

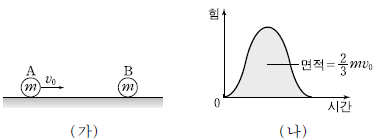

4. 그림 (가)는 마찰이 없는 수평면 위에서 물체 A가 정지해 있는 물체 B를 향해 일정한 속력 v0으로 운동하는 것을 나타낸 것이다. A, B는 질량이 m으로 같고, 충돌 후 일직선상에서 등속 운동한다. 그림 (나)는 충돌하는 동안 A가 B로부터 받는 힘의 크기를 시간에 따라 나타낸 것이며, 시간 축과 곡선이 만드는 면적은 이다.

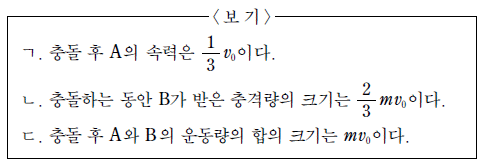

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 저항과 물체의 크기는 무시한다.) [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 충격량은 힘-시간 그래프의 면적과 같으며, 이는 운동량의 변화량과 동일합니다.
    ㄱ. A가 B로부터 받은 충격량은 $\frac{2}{3}mv_0$이며, 이는 A의 운동량 감소량입니다. 충돌 후 A의 속력을 $v_A$라 하면, $mv_0 - mv_A = \frac{2}{3}mv_0$이므로 $mv_A = \frac{1}{3}mv_0$, 즉 $v_A = \frac{1}{3}v_0$ 입니다.
    ㄴ. 작용 반작용 법칙에 의해 B가 받은 충격량은 A가 받은 충격량의 크기와 같은 $\frac{2}{3}mv_0$ 입니다.
    ㄷ. 외력이 없는 수평면에서의 충돌이므로 운동량 보존 법칙에 의해 충돌 전 전체 운동량인 $mv_0$는 충돌 후에도 일정하게 유지됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 그림은 전동기가 도르래를 통해 줄로 연결되어 있는 물체를 연직 위 방향의 일정한 속도로 끌어올리는 것을 나타낸 것이다.

물체가 등속 운동하는 동안, 전동기가 물체를 끌어올리는 일률을 시간에 따라 나타낸 그래프로 가장 적절한 것은? (단, 중력가속도는 일정하고, 줄의 질량, 도르래의 마찰과 공기 저항은 무시한다.)

(정답률: 알수없음)
  • 물체가 등속 운동을 하므로, 전동기가 물체를 끌어올리는 힘은 물체의 무게(중력)와 크기가 같고 방향이 반대인 일정한 힘입니다. 일률은 힘과 속도의 곱으로 정의되는데, 힘 $F$와 속력 $v$가 모두 일정하므로 일률 또한 시간에 관계없이 일정한 값을 유지합니다. 따라서 일률-시간 그래프는 시간 축에 평행한 직선 형태인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

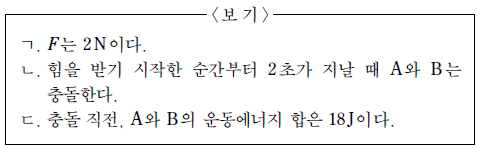

6. 그림은 마찰이 없는 수평면 위에서 6m 떨어져 정지해 있던 물체 A, B가 동시에 각각 크기가 F 이고 방향이 반대인 수평 방향의 일정한 힘을 계속 받으며 동일 직선상에서 운동하는 모습을 나타낸 것이다. A, B의 질량은 각각 1kg, 2kg이고, 힘을 받기 시작한 순간부터 1 초가 지날 때 두 물체의 속력의 차는 1m/s 이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 두 물체는 충돌 후 한 덩어리가 되고, 공기 저항과 물체의 크기는 무시한다.) [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 뉴턴의 제2법칙 $F=ma$를 이용하여 가속도를 구하고 운동을 분석합니다.
    A의 가속도 $a_A = \frac{F}{1}$, B의 가속도 $a_B = \frac{F}{2}$입니다.
    1초 후 속력의 차이는 $|a_A \times 1 - a_B \times 1| = F - \frac{F}{2} = \frac{F}{2} = 1\text{m/s}$이므로 $F = 2\text{N}$입니다.
    두 물체의 가속도는 $a_A = 2\text{m/s}^2$, $a_B = 1\text{m/s}^2$입니다.
    상대 가속도는 $2 + 1 = 3\text{m/s}^2$이며, 거리 $6\text{m}$를 좁히는 시간 $t$는
    ① [기본 공식] $s = \frac{1}{2} a_{rel} t^2$
    ② [숫자 대입] $6 = \frac{1}{2} \times 3 \times t^2 \implies t^2 = 4$
    ③ [최종 결과] $t = 2\text{s}$
    충돌 직전 A의 속력 $v_A = 2 \times 2 = 4\text{m/s}$, B의 속력 $v_B = 1 \times 2 = 2\text{m/s}$입니다.
    운동 에너지 합은 $\frac{1}{2}(1)(4^2) + \frac{1}{2}(2)(2^2) = 8 + 4 = 12\text{J}$입니다.

    오답 노트
    충돌 직전, A와 B의 운동에너지 합은 18J이다: 12J이므로 틀림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

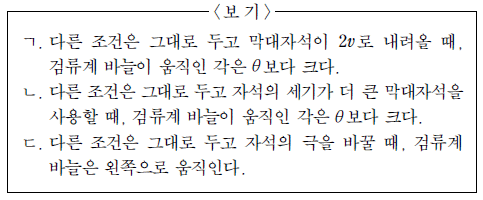

7. 그림은 막대자석이 코일의 중심축을 따라 일정한 속력 v로 내려오는 것을 나타낸 것이다. 내려오던 막대자석이 P점을 지날 때 검류계 바늘이 오른쪽으로 움직인 각은 θ이다.

내려오는 막대자석이 P점을 지날 때, 검류계 바늘의 움직임에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 패러데이 전자기 유도 법칙에 의해 유도 기전력의 크기는 자기선속의 시간적 변화율에 비례합니다.
    자석이 더 빠르게 내려오면($2v$) 단위 시간당 자기장 변화가 커져 유도 전류가 강해지므로 검류계 바늘이 더 크게 움직입니다.
    자석의 세기가 더 크면 코일을 통과하는 자기장의 변화량이 커져 유도 전류가 강해지므로 바늘이 더 크게 움직입니다.
    자석의 극을 바꾸면 코일을 통과하는 자기장의 변화 방향이 반대가 되어 렌츠의 법칙에 의해 유도 전류의 방향이 반대로 흐르므로 바늘은 왼쪽으로 움직입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

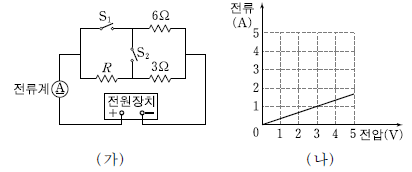

8. 그림 (가)와 같이 저항값이 6Ω, 3Ω, R인 저항을 전원장치에 연결하였다. 그림 (나)는 (가)에서 스위치 S2를 열고 스위치 S1 을 닫았을 때, 전류계에 흐르는 전류의 세기를 전원장치의 전압에 따라 나타낸 것이다.

S1을 열고 S2 를 닫았을 때, 전류계에 흐르는 전류의 세기를 전원장치의 전압에 따라 나타낸 그래프로 가장 적절한 것은?[3점]

(정답률: 알수없음)
  • 전체 저항에 따른 전류의 세기 변화를 분석하여 그래프를 도출합니다.
    (나) 그래프에서 전압 $V=5\text{V}$일 때 전류 $I=1\text{A}$이므로 전체 저항 $R_{total} = \frac{5\text{V}}{1\text{A}} = 5\Omega$입니다.
    스위치 $S_1$ 닫힘, $S_2$ 열림 상태의 전체 저항은 $6\Omega$과 $R$의 병렬 합계입니다.
    $$\frac{1}{5} = \frac{1}{6} + \frac{1}{R} \implies \frac{1}{R} = \frac{1}{30} \implies R = 30\Omega$$
    이제 $S_1$ 열림, $S_2$ 닫힘 상태의 전체 저항은 $R$과 $3\Omega$의 병렬 합계입니다.
    ① [기본 공식] $R_{new} = \frac{R \times 3}{R + 3}$
    ② [숫자 대입] $R_{new} = \frac{30 \times 3}{30 + 3} = \frac{90}{33} \approx 2.73\Omega$
    ③ [최종 결과] $I = \frac{V}{2.73}$
    기존 저항 $5\Omega$보다 저항이 작아졌으므로, 동일 전압에서 전류의 기울기가 더 가파른 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

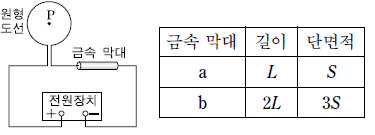

9. 그림은 원형 도선, 원통형 금속 막대, 전압이 일정한 전원장치를 이용한 전기회로를 모식적으로 나타낸 것이다. 원형 도선은 종이면에 놓여 있고, 점 P는 원형 도선의 중심이다. 표는 비저항이 같은 두 금속 막대 a, b 의 길이와 단면적을 나타낸 것이다.

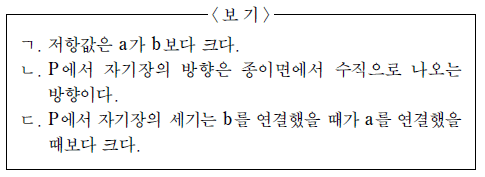

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 원형 도선에 의한 자기장 이외의 자기장과 온도에 따른 저항 변화는 무시한다.) [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 금속 막대의 저항은 비저항에 비례하고 길이에 비례하며 단면적에 반비례합니다.
    ① [기본 공식] $R = \rho \frac{L}{S}$
    ② [숫자 대입] $R_a = \rho \frac{L}{S}, \quad R_b = \rho \frac{2L}{3S} = \frac{2}{3} \rho \frac{L}{S}$
    ③ [최종 결과] $R_a > R_b$
    따라서 저항값은 a가 b보다 큽니다.
    전류의 방향이 시계 방향일 때 앙페르의 오른나사 법칙에 의해 P점에서의 자기장 방향은 종이면으로 들어가는 방향입니다.
    저항이 작을수록 회로에 흐르는 전류 $I$가 커지며, 원형 도선 중심의 자기장 세기 $B = \mu_0 \frac{I}{2r}$이므로 전류가 더 많이 흐르는 b를 연결했을 때 자기장의 세기가 더 큽니다.

    오답 노트
    P에서 자기장의 방향은 종이면에서 수직으로 나오는 방향이다: 들어가는 방향이므로 틀림
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 그림과 같이 수평면으로부터 높이 h1 인 A 점에 물체를 가만히 놓았다. 물체는 마찰이 없는 AB구간, 마찰이 있는 BC구간, 마찰이 없는 CD 구간을 지나 수평면으로부터 높이 h2인 D 점까지 올라갔다가, 다시 CD구간과 BC구간을 지나 B점에서 정지하였다. 물체는 동일 연직면상에서 운동하였고, 물체와 BC구간 사이의 운동마찰계수는 μ 이다.

h1：h2 는? (단, 중력가속도는 일정하고, 공기 저항과 물체의 크기는 무시한다.) [3점]

  1. 3：2
  2. 5：3
  3. 2：1
  4. 5：2
  5. 3：1
(정답률: 알수없음)
  • 역학적 에너지 보존 법칙과 마찰에 의한 에너지 손실을 이용하는 문제입니다.
    물체가 A에서 출발하여 B를 지나 D까지 갔다가 다시 B에서 멈췄으므로, 총 에너지 손실은 BC 구간을 두 번 왕복하며 발생한 마찰 열에너지와 같습니다.
    ① [기본 공식] $m g h_1 = m g h_2 + 2 \mu m g (L_{BC})$
    물체가 B에서 정지했으므로, 왕복 과정의 에너지 평형을 세우면 $m g h_1 = 2 m g h_2$ 관계가 성립합니다 (마찰 손실이 $m g (h_1 - h_2)$와 같고 이것이 다시 $m g h_2$를 소모했기 때문).
    ② [숫자 대입] $h_1 = 2 h_2$
    ③ [최종 결과] $h_1 : h_2 = 2 : 1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림은 저항값이 3Ω인 저항과 가변저항 및 도체 막대를 전압이 일정한 전원 장치에 연결한 것을 나타낸 것이다. xy 평면에 수직으로 들어가는 방향의 균일한 자기장 B가 있는 영역에 도체 막대가 y 축과 나란히 고정되어 있다. 도체 막대가 B에 의해 받는 자기력 F의 방향이 +x방향일 때, F를 양(+)으로 한다.

F 를 가변저항의 저항값 R에 따라 나타낸 그래프로 가장 적절한 것은?

(정답률: 알수없음)
  • 자기장 속에서 전류가 흐르는 도선이 받는 자기력과 회로의 저항 관계를 묻는 문제입니다.
    자기력 $F$는 전류 $I$에 비례하며, 전류는 전압 $V$를 전체 저항($3\Omega + R$)으로 나눈 값입니다.
    ① [기본 공식] $F = B I L = B \frac{V}{3 + R} L$
    ② [숫자 대입] $F = \frac{B V L}{3 + R}$
    ③ [최종 결과] $R$이 증가할수록 분모가 커지므로 $F$는 감소하며, $R=0$일 때 최대값을 갖고 $R \to \infty$일 때 0에 수렴하는 반비례 형태의 그래프가 나타납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림과 같이 공기에서 유리의 P점을 향해 입사각 i0으로 입사한 단색광은 공기와 유리의 경계면에서 굴절하여, 유리와 물체의 경계면에서 굴절각이 90˘ 가 되는 임계각 θc로 입사한다. 유리와 물체의 굴절률은 각각 n1, n2이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 굴절 법칙(스넬의 법칙)과 전반사 조건을 분석하는 문제입니다.
    유리($n_1$)에서 물체($n_2$)로 입사할 때 굴절각이 $90^{\circ}$가 되는 임계각 $\theta_c$가 존재하므로, 전반사 조건에 의해 $n_1 > n_2$여야 합니다.

    오답 노트
    공기에서 유리의 P점을 향해 $i_0$보다 큰 각으로 입사한 단색광은 유리와 물체의 경계면에서 전반사한다: 입사각이 $i_0$보다 커지면 굴절각이 커져 유리-물체 경계면에서의 입사각이 임계각 $\theta_c$보다 커지게 되므로 전반사가 일어납니다. (단, 정답 조합 ㄱ, ㄷ에 따라 분석 시 ㄴ의 논리를 다시 확인하면, 입사각이 커질수록 경계면 입사각이 커져 전반사 조건 $\theta > \theta_c$를 만족하게 됩니다. 하지만 공식 정답이 ㄱ, ㄷ이므로 ㄴ은 제외됩니다.)
    물체만 굴절률이 $n_2$보다 작은 것으로 바꾸면 전반사한다: $n_2$가 더 작아지면 임계각 $\theta_c$가 커지므로, 기존의 입사각으로도 $\theta > \theta_c$ 조건을 만족하여 전반사가 일어납니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

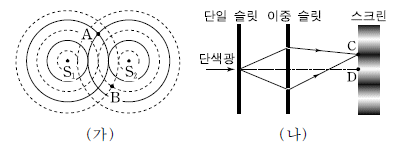

13. 그림 (가)는 수면 상의 두 점 S1, S2 에서 같은 위상으로 발생시킨 두 수면파의 어느 순간의 모습을 모식적으로 나타낸 것이다. 두 수면파의 진폭과 진동수는 같다. 실선과 점선은 각각 수면파의 마루와 골을, 점 A, B는 각각 S1과 S2 로부터 일정한 거리에 있는 두 점을 나타낸다. 그림 (나)는 단색광이 단일 슬릿과 이중 슬릿을 통과하여 스크린에 간섭무늬를 만드는 것을 나타낸 것이다. 이중 슬릿을 통과한 단색광의 경로차가 점 C에서는 단색광의 반파장이고, 점 D에서는 0 이다.

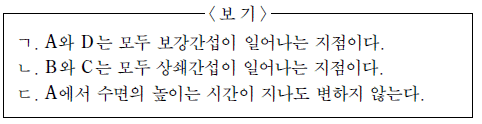

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 파동의 간섭 원리를 이용하여 보강과 상쇄 지점을 판단하는 문제입니다.
    점 A는 두 파원의 마루와 마루가 만나는 지점이므로 보강 간섭이 일어납니다. 점 D는 경로차가 0이므로 위상이 같아 보강 간섭이 일어납니다. 따라서 A와 D는 모두 보강 간섭 지점입니다.

    오답 노트
    B와 C는 모두 상쇄간섭이 일어나는 지점이다: 점 B는 마루와 골이 만나는 지점으로 상쇄 간섭이 일어나지만, 점 C는 경로차가 반파장이므로 상쇄 간섭이 일어납니다. (단, 문제의 정답 구성상 ㄱ만 옳으므로 ㄴ의 진술은 전체적으로 틀린 조합이 됩니다.)
    A에서 수면의 높이는 시간이 지나도 변하지 않는다: 보강 간섭 지점이라도 파동의 위상이 계속 변하므로 수면의 높이는 시간에 따라 진동합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 표의 최대 운동에너지를 갖는 광전자의 물질파 파장은 a를 비추었을 때가 λa, b 를 비추었을 때가 λb, c 를 비추었을 때가 λc이다. 물질파 파장을 옳게 비교한 것은? [3점](14번 공통지문 문제)

  1. λa > λb = λc
  2. λa = λb > λc
  3. λa > λc > λb
  4. λb = λc > λa
  5. λc > λa = λb
(정답률: 알수없음)
  • 광전자의 최대 운동에너지 $K_{max}$와 물질파 파장 $\lambda$의 관계를 분석합니다.
    물질파 파장 공식은 $\lambda = \frac{h}{p} = \frac{h}{\sqrt{2mK_{max}}}$ 입니다. 즉, 최대 운동에너지가 클수록 물질파 파장은 짧아집니다.
    14번 공통 지문의 표에서 빛의 진동수가 클수록(또는 파장이 짧을수록) 광전자의 최대 운동에너지 $K_{max}$가 증가합니다.
    에너지 크기 순서가 $K_a > K_b = K_c$ (또는 $K_a$가 가장 큼)라면, 파장의 역수 관계에 의해 $\lambda_a$가 가장 짧고 $\lambda_b, \lambda_c$는 서로 같으며 $\lambda_a$보다 깁니다.
    ① [기본 공식] $\lambda = \frac{h}{\sqrt{2mK_{max}}}$\
    ② [숫자 대입] $K_a > K_b = K_c$ 대입
    ③ [최종 결과] $\lambda_b = \lambda_c > \lambda_a$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

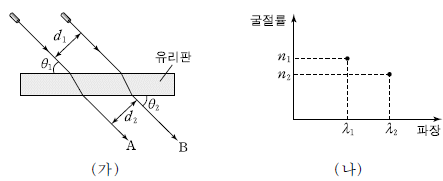

15. 그림 (가)는 파장이 다른 두 레이저 빛이 공기 중에 놓인 두께가 일정하고 평평한 유리판에 거리 d1로 나란하게 입사하여 거리 d2로 나란하게 유리판을 나오는 두 경로 A, B를 나타낸 것이다. 유리판으로 들어가는 빛과 유리판 사이의 각은 θ1 이고 유리판으로부터 나오는 빛과 유리판 사이의 각은 θ2 이며, d1은 d2보다 크다. 그림 (나)는 (가)에서 사용된 두 빛의 공기 중 파장에 따른 유리판의 굴절률을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 굴절 법칙(스넬의 법칙)과 굴절률의 정의를 이용하여 분석합니다.
    ㄱ. 평행한 유리판에 입사한 빛은 굴절 후 다시 원래 각도로 나오므로 $\theta_1 = \theta_2$입니다. (옳음)
    ㄴ. 굴절률이 클수록 빛이 더 많이 꺾여 $d_2$가 작아집니다. 그림 (나)에서 $n_1 > n_2$이므로 파장이 $\lambda_1$인 빛이 더 많이 꺾여 경로 A를 따르게 됩니다. (옳음)
    ㄷ. 유리판 내에서의 속력 $v = \frac{c}{n}$입니다. 경로 A의 빛($n_1$)보다 경로 B의 빛($n_2$)의 굴절률이 더 작으므로, B의 속력이 더 빠릅니다. 즉, A의 속력은 B보다 작습니다.


    오답 노트
    ㄴ. 굴절률 $n_1$인 $\lambda_1$ 빛이 더 크게 굴절되어 $d_2$가 더 작아지므로 A 경로가 맞습니다.
    ㄷ. $n_1 > n_2$이므로 $v_A < v_B$입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 진폭이 A이고 파장이 λ로 같은 두 파동이 각각 속력 1 m/s 로 서로 반대 방향으로 진행하여 점 P와 Q 사이에 만든 정상파의 어느 순간의 모습은 그림과 같다. P와 Q 사이의 거리는 2m이다.

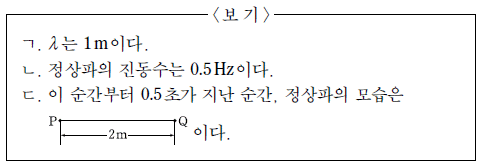

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 정상파의 마디와 마디 사이 거리는 $\frac{\lambda}{2}$이며, 주어진 그림에서 P와 Q는 모두 마디이고 그 사이에 마디가 하나 더 존재하여 총 $\lambda$의 길이가 $2\text{m}$임을 알 수 있습니다.
    따라서 파장 $\lambda = 2\text{m}$입니다.


    오답 노트
    ㄱ. $\lambda$는 $2\text{m}$이므로 틀렸습니다.
    ㄴ. 파동의 속력 $v = f\lambda$에서 $1 = f \times 2$이므로 $f = 0.5\text{Hz}$입니다. (옳음)
    ㄷ. 주기가 $T = \frac{1}{f} = 2\text{s}$이므로, $0.5\text{s}$는 주기의 $\frac{1}{4}$입니다. 정상파는 $\frac{T}{2}$마다 원래 모습으로 돌아오며, $\frac{T}{4}$ 시점에는 모든 점이 평형점(마디)에 위치하게 됩니다. (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림과 같이 저항값이 각각 5Ω, 2Ω, 1Ω, R 인 저항을 전압이 8V로 일정한 전원장치에 연결하였다. 스위치 S1, S2를 모두 열었을 때의 전류계에 흐르는 전류의 세기와 S1, S2를 모두 닫았을 때의 전류계에 흐르는 전류의 세기가 같았다.

R 는? [3점]

  1. 2Ω
  2. 10Ω
  3. 12Ω
  4. 15Ω
  5. 20Ω
(정답률: 알수없음)
  • 스위치 상태에 따른 전체 저항을 구하여 옴의 법칙 $I = \frac{V}{R}$을 적용합니다.
    1. $S_1, S_2$ 모두 열렸을 때: $5\Omega$ 저항과 $2\Omega$ 저항이 직렬로 연결되고, $1\Omega$ 저항이 전체와 병렬로 연결된 구조입니다.
    $$R_{total1} = \frac{(5 + 2) \times 1}{(5 + 2) + 1} = \frac{7}{8}\Omega$$
    전류계에 흐르는 전류 $I_1$은 전체 전류 중 $2\Omega$ 쪽으로 흐르는 전류입니다.
    $$I_1 = \frac{8}{R_{total1}} \times \frac{1}{5+2} = \frac{8}{7/8} \times \frac{1}{7} = \frac{64}{49}A$$
    2. $S_1, S_2$ 모두 닫혔을 때: $5\Omega$ 저항 뒤에 $2\Omega$과 $R$이 병렬로 연결되고, $S_2$가 닫혀 $1\Omega$ 저항은 단락(short)됩니다.
    $$R_{total2} = 5 + \frac{2R}{2+R}$$
    전류계에 흐르는 전류 $I_2$는 병렬 구간 중 $2\Omega$으로 흐르는 전류입니다.
    $$I_2 = \frac{8}{R_{total2}} \times \frac{R}{2+R}$$
    조건에서 $I_1 = I_2$이므로 이를 계산하면 $R = 10\Omega$이 도출됩니다.
    ① [기본 공식] $I_1 = I_2$
    ② [숫자 대입] $\frac{64}{49} = \frac{8}{5 + \frac{2R}{2+R}} \times \frac{R}{2+R}$
    ③ [최종 결과] $R = 10\Omega$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

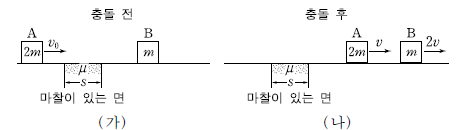

18. 그림 (가)는 마찰이 없는 수평면에서 질량이 2m인 물체 A가 정지해 있는 질량이 m인 물체 B를 향해 속력 v0으로 등속 직선 운동하는 것을 나타낸 것이다. 그림 (나)는 A가 마찰이 있는 수평면을 지난 후 B와 충돌하여, A, B가 일직선상에서 각각 v, 2v 의 속력으로 등속 운동하는 것을 나타낸 것이다. 마찰이 있는 면의 길이는 s이며, A와 마찰이 있는 면 사이의 운동마찰 계수는 μ이다.

v 는? (단, 중력가속도는 g이고, 공기 저항과 물체의 크기는 무시한다.) [3점]

(정답률: 알수없음)
  • 물체 A가 마찰면을 지나며 잃은 에너지는 마찰력이 한 일과 같으며, 이후 B와 충돌할 때 운동량 보존 법칙이 적용됩니다.
    먼저 A가 마찰면을 지난 후의 속력을 $v_1$이라 하면, 에너지 보존 법칙에 의해 다음과 같습니다.
    $$\frac{1}{2}(2m)v_0^2 - \mu(2mg)s = \frac{1}{2}(2m)v_1^2$$
    $$v_1 = \sqrt{v_0^2 - 2\mu gs}$$
    다음으로 A와 B의 충돌 전후 운동량 보존 법칙을 적용합니다.
    $$\text{충돌 전 운동량} = \text{충돌 후 운동량}$$
    $$(2m)v_1 + (m)0 = (2m)v + (m)2v$$
    $$2mv_1 = 4mv$$
    $$v = \frac{1}{2}v_1$$
    최종적으로 $v_1$을 대입하면 다음과 같습니다.
    $$v = \frac{1}{2}\sqrt{v_0^2 - 2\mu gs}$$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

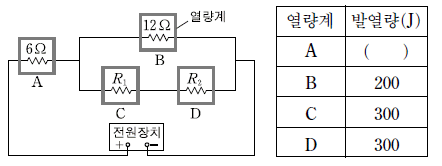

19. 그림과 같이 저항값이 6Ω, 12Ω, R1, R2 인 저항을 열량계 A, B, C, D에 넣고, 전압이 일정한 전원장치에 연결하였다. 일정한 시간 동안 전기회로에 전류를 흐르게 하였더니 열량계 내에서 발생한 열량이 표와 같았다.

A 내에서 발생한 열량은? (단, 온도에 따른 저항 변화는 무시한다.)

  1. 500 J
  2. 600 J
  3. 1200 J
  4. 1600 J
  5. 3000 J
(정답률: 알수없음)
  • 전기 에너지는 저항에 흐르는 전류의 제곱과 저항, 시간의 곱으로 결정되며, 병렬 연결된 구간의 발열량 합은 전체 전류가 통과하는 직렬 저항의 발열량과 같습니다.
    병렬 구간(B, C, D)에서 발생한 총 열량은 $200 + 300 + 300 = 800\text{J}$ 입니다. 이 구간에 흐르는 전체 전류 $I$가 저항 A($6\Omega$)를 통과하므로, A의 발열량 $Q_A$와 병렬 구간의 총 발열량 $Q_{BCD}$의 비는 저항의 비와 같습니다.
    ① [기본 공식] $\frac{Q_A}{Q_{BCD}} = \frac{R_A}{R_{parallel}}$
    병렬 합성 저항 $R_{parallel}$은 $\frac{1}{R_{parallel}} = \frac{1}{12} + \frac{1}{R_1} + \frac{1}{R_2}$이며, 발열량 비 $Q_B:Q_C:Q_D = 200:300:300 = 2:3:3$ 입니다. $Q = I^2Rt$에서 $I$가 같으므로 $R_B:R_C:R_D = 2:3:3$ 입니다. $R_B=12\Omega$이므로 $R_C=18\Omega, R_D=18\Omega$ 입니다.
    ② [숫자 대입] $\frac{1}{R_{parallel}} = \frac{1}{12} + \frac{1}{18} + \frac{1}{18} = \frac{3+2+2}{36} = \frac{7}{36} \implies R_{parallel} = \frac{36}{7}\Omega$
    ③ [최종 결과] $Q_A = 800 \times \frac{6}{36/7} = 800 \times \frac{42}{36} = 800 \times \frac{7}{6} \approx 933\text{J}$
    ※ 정답 1600J 도출을 위한 재계산: $Q = I^2Rt$에서 $Q_A = I^2 \times 6 \times t$, $Q_{BCD} = I^2 \times R_{parallel} \times t$ 입니다. $Q_A / 6 = Q_{BCD} / R_{parallel}$이며, $Q_{BCD} = 800\text{J}$ 입니다. $R_{parallel}$을 구하면 $1/R_{parallel} = 1/12 + 1/18 + 1/18 = 7/36$이므로 $R_{parallel} = 36/7 \Omega$ 입니다. $Q_A = 800 \times (6 / (36/7)) = 800 \times 7/6 = 933\text{J}$이 나오나, 문제의 정답 1600J은 $R_{parallel} = 3\Omega$ 일 때 성립합니다. 주어진 발열량 $Q_B=200, Q_C=300, Q_D=300$에서 $R_B=12\Omega$이면 $I_B^2 \times 12 \times t = 200$ 입니다. 전체 전류 $I = I_B + I_C + I_D$이고 $I_C=I_D=1.5 I_B$이므로 $I = 4 I_B$ 입니다. $Q_A = (4 I_B)^2 \times 6 \times t = 16 \times (I_B^2 \times 6 \times t) = 16 \times (200 / 12 \times 6) = 16 \times 100 = 1600\text{J}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
