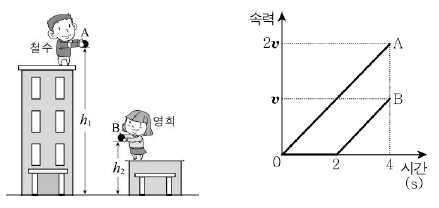

2. 그림은 철수와 영희가 각각 지면으로부터 높이 h₁, h₂인 곳에 서 공 A, B를 들고 있는 모습을 나타낸 것이다. 철수가 A를 놓고 2초 후에 영희가 B를 놓았더니 A와 B가 동시에 지면에 도달하였다. 그래프는 두 공이 지면에 도달할 때까지의 속력을 시간에 따라 나타낸 것이다.

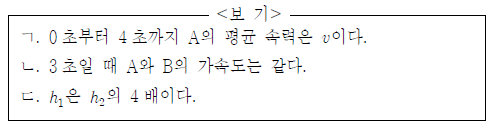

A, B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

4. 그림은 마찰이 없는 수평면에서 수레 A가 오른쪽으로 4v의 일정한 속력으로 운동하고, 수레 B, C, D는 정지해 있는 어느 순간의 모습을 나타낸 것이다. 이때 A, B는 각각 x축 상의 0, L의 위치에 있고, C, D는 끼워진 상태로 2L의 위치에 있다. 네 수레의 질량은 모두 같으며, 수레들은 충돌할 때마다 끼워져 함께 운동한다.

A가 0인 지점부터 3L인 지점까지 운동할 때 A의 속력을 시간에 따라 나타낸 그래프로 가장 적절한 것은? (단, 수레의 크기와 모든 마찰은 무시한다.) [3점]

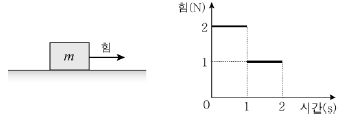

6. 그림은 마찰이 없는 수평면에 정지해 있는 질량 m인 물체에 힘이 작용하여 직선 운동하는 모습을 나타낸 것이고, 그래프는 물체에 작용한 힘의 크기를 시간에 따라 나타낸 것이다.

0초부터 1초까지 힘이 물체에 한 일을 W₁, 1 초부터 2 초까지 힘이 물체에 한 일을 W₂라 할 때, W₁ : W₂는?

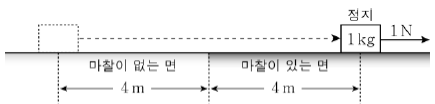

8. 그림은 수평면의 한 지점에 정지해 있던 질량 1kg인 물체에 1N의 힘을 수평 방향으로 계속 작용하였을 때 물체가 마찰이 없는 면에서 4m, 마찰이 있는 면에서 4m를 직선 운동한 후 정지한 모습을 나타낸 것이다.

물체와 마찰이 있는 면 사이의 운동 마찰 계수는? (단, 중력 가속도는 10m/s²이고, 물체의 크기는 무시한다.) [3점]

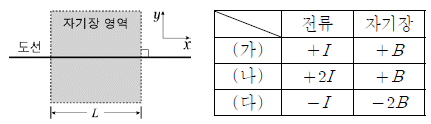

10. 그림은 한 변의 길이가 L인 정사각형 모양의 균일한 자기장 영역에 직선 도선이 고정되어 있는 모습을 나타낸 것이다. 표는 (가), (나), (다)의 세 경우, 도선에 흐르는 전류와 자기장 영역의 자기장을 나타낸 것이다. 전류는 종이면의 +x방향으로 흐를 때를 양(+)으로 하고, 자기장은 종이면에서 수직으로 나올 때를 양(+)으로 한다.

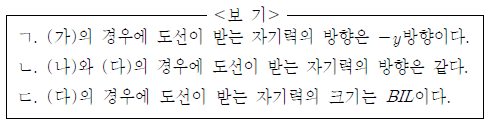

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

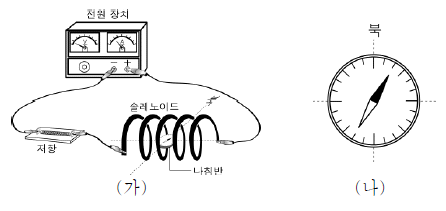

12. 그림 (가)는 솔레노이드 내부의 자기장을 알아보기 위해 솔레노이드 내부의 수평면에 나침반을 놓고 전원 장치와 저항을 연결한 모습을 나타낸 것이고, (나)는 이때 나침반이 가리키는 방향을 나타낸 것이다.

이 실험 장치에서 솔레노이드에 흐르는 전류 세기만 크게 하였을 때와 전류 방향만 반대로 바꾸었을 때 나침반이 가리키는 방향으로 가장 적절한 것은?(순서대로 전류 세기만 크게 할때, 전류 방향만 바꿀 때)

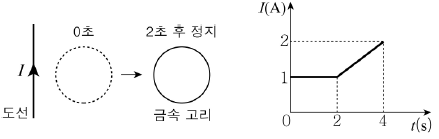

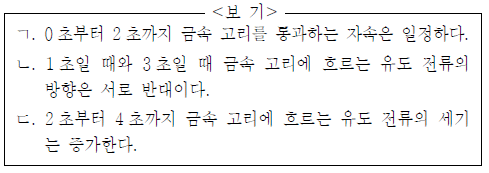

14. 그림은 종이면에 놓여 있는 직선 도선과 금속 고리의 이동 모습을 나타낸 것이다. 직선 도선은 고정되어 있고 금속 고리는 0 초부터 2 초까지 일정한 속력으로 직선 도선에서 멀어지다가 2초 이후에는 정지해 있었다. 그래프는 직선 도선에 흐르는 전류의 세기 I를 시간 t 에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

16. 그림은 빛이 공기 중에서 직각 프리즘의 한 면에 수직으로 입사한 후 P와 Q에서 반사되어 프리즘 내부를 진행하는 경로의 일부를 나타낸 것이다. P, Q에서 반사각은 각각 θ₁, θ₂이고, θ₁은 이 빛이 프리즘에서 공기로 진행할 때의 임계각과 같다.

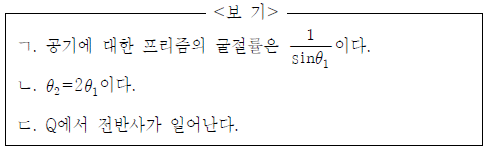

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

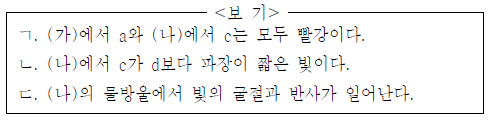

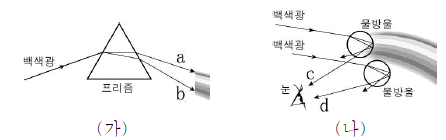

18. 그림 (가)는 백색광을 프리즘에 비추어 나타나는 스펙트럼을, (나)는 물방울에 의해 생기는 무지개의 원리를 나타낸 것이다. a, b, c, d의 색은 빨강이나 파랑 중의 하나이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

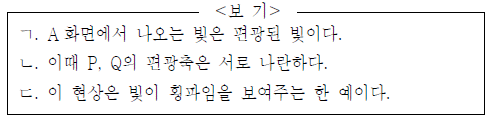

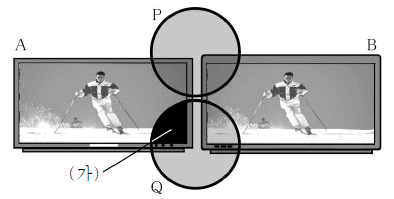

20. 그림은 편광판 P와 Q를 텔레비전 A, B의 화면에 대어 본 한 순간 모습을 나타낸 것이다. 이때 P와 Q를 통해 보이는 A, B의 화면 중 (가)부분만 보이지 않았다.

이에 대한 해석으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
