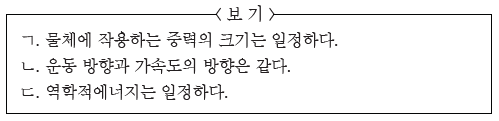

1. 그림은 수평면에서 등속 운동하던 물체가 경사면을 따라 올라가는 것을 나타낸 것이다.
물체가 경사면을 따라 올라가는 동안, 이 물체에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 저항과 모든 마찰은 무시한다.)
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

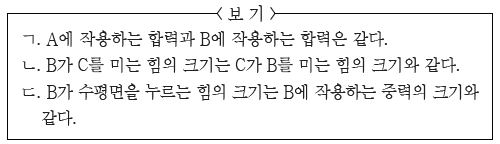

2. 그림과 같이 수평면에 질량이 같은 물체 A, B, C를 놓고 B에 수평 방향의 일정한 힘 F를 계속 작용하였더니, A, B, C가 같은 가속도로 직선 운동하였다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

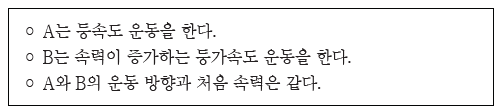

3. 다음은 동일 직선상에서 운동하고 있는 물체 A, B에 대한 설명이다.
A에 대한 B의 속도 tAB를 시간 t에 따라 나타낸 그래프로 적절한 것은? (단, A의 운동 방향을 양(+)으로 한다.) [3점]
-
CBT문제은행AI2023-04-16 09:13
정답은 "
"이다.
A와 B가 동일한 직선상에서 운동하고 있으므로, A의 운동 방향을 양(+)으로 설정하면 B의 운동 방향은 음(-)이다. 따라서 t=0일 때 B는 A의 반대 방향으로 움직이고, 이후에는 서서히 속도가 줄어들어 A와의 상대속도가 줄어들게 된다. 이에 따라 tAB는 처음에는 음(-)이지만, 시간이 지남에 따라 0에 가까워지게 된다. 이러한 상황을 나타내는 그래프는 ""이다.

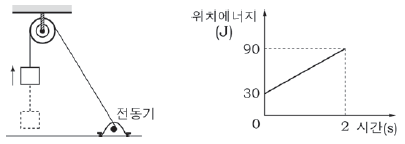

4. 그림은 전동기가 도르래를 통해 줄로 연결되어 있는 물체를 연직 위방향의 일정한 속도로 끌어올리는 것을, 그래프는 이 물체의 중력에 의한 위치에너지를 시간에 따라 나타낸 것이다.
0초에서 2초까지, 전동기가 물체를 끌어올리는 일률은? (단, 공기 저항과 도르래의 마찰은 무시한다.)
- 30W
- 45W
- 60W
- 90W
- 120W

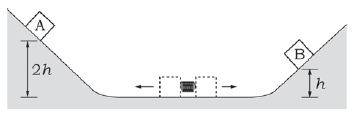

5. 그림은 수평면에서 물체 A, B를 용수철의 양 끝에 접촉하여 압축시킨 후 가만히 놓았더니, A와 B가 각각 경사면을 따라 최고 높이 2h, h까지 올라간 것을 나타낸 것이다.
A, B의 질량을 각각 mA, mB라 할 때, mA : mB는? (단, 공기 저항, 물체의 크기 및 모든 마찰은 무시한다.) [3점]
- 1 : 1
- 1 : √2
- 1 : 2
- √2 : 1
- 2 : 1

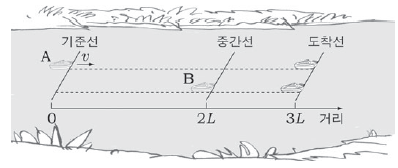

6. 그림과 같이 등속도 운동하는 모형배 A가 기준선을 속력 v로 통과하는 순간, 중간선에 정지해 있던 모형배 B가 등가속도 운동을 하여 A, B가 도착선에 동시에 도달하였다. 기준선에서 중간선, 도착선까지의 거리는 각각 2L, 3L이다.
B의 가속도 크기는? (단, A와 B의 경로는 평행하고, A와 B의 크기는 무시한다.) [3점]
-
CBT문제은행AI
2023-04-16 09:13
A와 B가 동시에 도착선에 도달하기 위해서는 A가 기준선에서 도착선까지 이동하는 시간과 B가 중간선에서 도착선까지 이동하는 시간이 같아야 한다. 이는 다음과 같이 표현할 수 있다.
$$frac{2L}{v}+frac{3L}{v_B}=frac{3L}{v}+frac{2L}{v_B}$$
이를 정리하면,
$$frac{1}{v_B}-frac{1}{v}=frac{1}{3L}$$
따라서 B의 가속도는 다음과 같다.
$$a_B=frac{v_B^2}{2L}=frac{v^2}{2L}left(frac{1}{1-frac{v}{3Lv}}right)=frac{v^2}{2L}left(frac{3L}{3L-v}right)=frac{3v^2}{2(3L-v)}$$
따라서 정답은 "
" 이다.

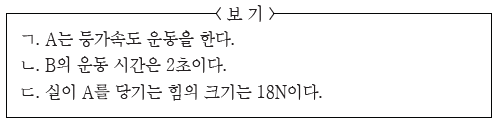

7. 그림과 같이 경사각이 일정하고 마찰이 없는 빗면에 놓인 질량 2kg인 물체 A가 질량 3kg인 물체 B와 실로 연결된 채 운동하였다. p, q에서의 A의 속력은 각각 2m/s, 6m/s이고, p와 q 사이의 거리는 4m이다.
A가 p에서 q까지 운동하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력가속도는 10 m/s이고, 공기 저항과 도르래의 마찰은 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

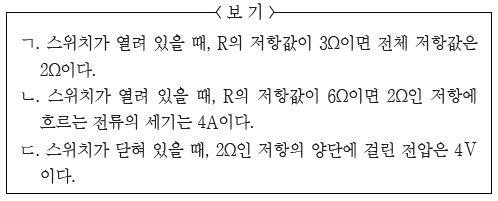

8. 그림은 저항값이 각각 2Ω, 4Ω인 저항, 가변저항 R, 스위치를 전압이 12V인 전원장치에 연결한 것을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

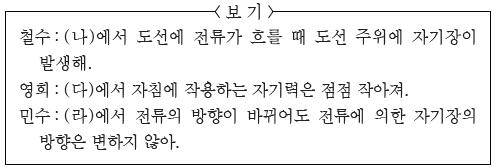

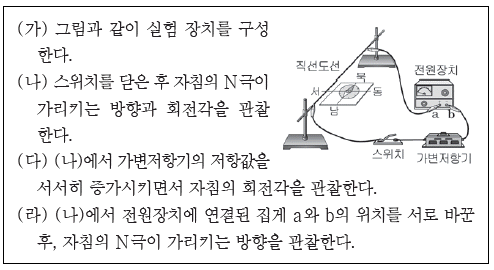

9. 다음은 직선 전류에 의한 자기장을 알아보기 위한 실험 과정이다.
이에 대해 옳게 말한 사람만을 <보기>에서 있는 대로 고른 것은?
- 철수
- 민수
- 철수, 영희
- 영희, 민수
- 철수, 영희, 민수

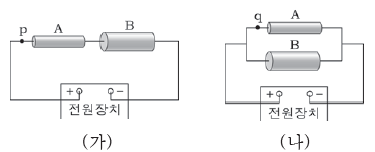

10. 그림 (가), (나)는 길이가 같고 단면적이 각각 S, 3S인 두 원통형 금속막대 A, B를 전압이 V로 일정한 전원장치에 각각 직렬, 병렬로 연결한 것을 나타낸 것이다. 점 p, q에 흐르는 전류의 세기는 각각 1A, 2A이고, A의 비저항은 p이다.
B의 비저항은? (단, 온도에 따른 저항 변화는 무시한다.) [3점]
- 1/3 p
- 1/2 p
- p
- 2p
- 3p
11. 그림은 저항값이 R인 저항 3개를 전압이 일정한 전원장치에 연결한 것을 나타낸 것이다. 스위치가 열려 있는 상태에서 집게 도선을 점 a에 연결했을 때, 전체 소비전력은 P이다.
집게 도선을 점 b에 연결하고 스위치를 닫았을 때, 전체 소비전력은? (단, 온도에 따른 저항 변화는 무시한다.)[3점]
- 1/2 P
- P
- 3/2 P
- 2P
- 3P

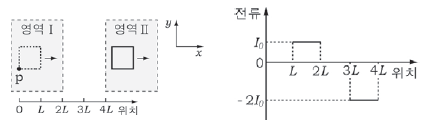

12. 그림은 한 변의 길이가 L인 정사각형 금속 도선이 +x방향의 일정한 속력으로 균일한 자기장 영역 Ⅰ과 Ⅱ를 지나가는 것을, 그래프는 이 금속 도선에 유도되는 전류를 도선 위의 점 p의 위치에 따라 나타낸 것이다. Ⅰ, Ⅱ의 자기장은 도선이 이루는 면과 수직이다.

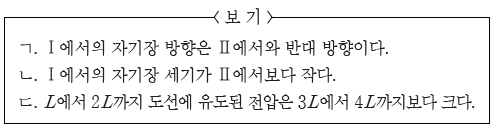

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 도선의 모양은 변하지 않는다.) [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

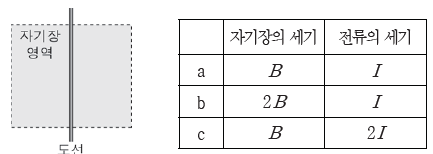

13. 그림은 균일한 자기장 영역에 직선 도선이 고정되어 있는 것을, 표의 a, b, c는 자기장 영역의 자기장과 도선에 흐르는 전류의 세기를 나타낸 것이다. 자기장의 방향과 전류의 방향은 서로 수직이다.
a, b, c일 때, 직선 도선이 받는 자기력의 크기를 각각 Fa, Fb, Fc라 Fa, Fb, Fc의 크기를 바르게 비교한 것은?
- Fa = Fb > Fc
- Fb > Fa = Fc
- Fb = Fc > Fa
- Fc > Fb > Fa
- Fc > Fa = Fb

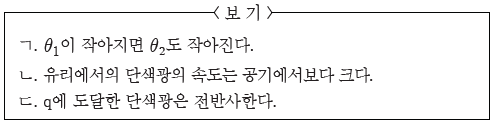

14. 그림은 정사각형 모양의 유리에 각 θ1로 입사한 단색광이 각 θ2로 굴절하여, 점 p에서 반사한 후 점 q에 도달한 것을 나타낸 것이다. θ1>θ2이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 유리의 임계각은 42°이다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

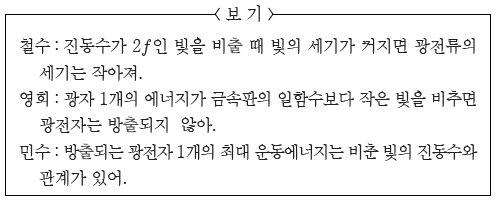

15. 그림은 일함수가 hf인 금속판에 단색광을 비추었을 때 광전류의 세기를 측정하는 장치를 모식적으로 나타낸 것이다.
이에 대해 옳게 말한 사람만을 <보기>에서 있는 대로 고른 것은? (단, h는 플랑크 상수이다.)
- 철수
- 민수
- 철수, 영희
- 영희, 민수
- 철수, 영희, 민수

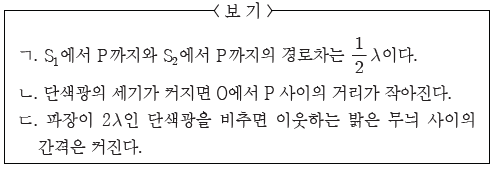

16. 그림은 파장이 λ인 단색광이 이중슬릿 S1, S2를 통과하여 스크린에 간섭무늬가 생긴 것을 나타낸 것이다. 이중슬릿을 통과한 단색광의 경로차는 점 O에서 0이고, 점 P에서 첫 번째 밝은 무늬가 생긴다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

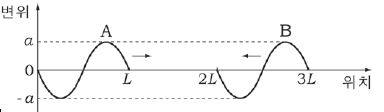

17. 그림은 파장과 진폭이 각각 같은 파동 A, B가 동시에 연속적으로 발생하여 서로 반대 방향으로 진행하는 것을 나타낸 것이다. A, B는 각각 t초 동안 L만큼 진행한다.

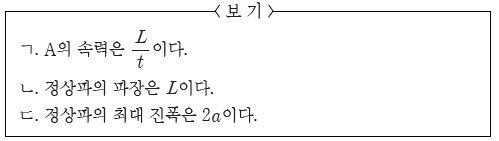

A, B가 정상파를 형성할 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
18. 표는 입자 A, B의 속도와 물질파의 파장을 나타낸 것이다.
A, B의 운동에너지를 각각 EA, EB라 할 때, EA : EB는?
- 1 : 1
- 1 : 2
- 1 : 4
- 2 : 1
- 4 : 1

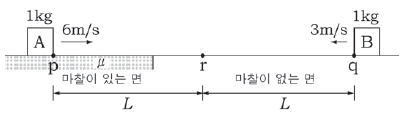

19. 그림은 수평면에서 질량이 1kg인 물체 A, B가 각각 6m/s, 3m/s의 속력으로 점 p와 q를 동시에 통과하는 것을 나타낸 것이다. A는 p를 통과한 순간부터 4초 후에 점 r에서 B와 정면충돌하여 한 덩어리가 되며, A가 마찰이 있는 면을 통과하는 데 걸린 시간은 2초이다. p, q에서 r까지의 거리는 각각 L이고, A와 마찰이 있는 면 사이의 운동마찰계수는 μ이다. 물음에 답하시오. (단, 중력가속도는 10m/s이고, 공기 저항과 물체의 크기는 무시한다.)
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
20. 그림은 수평면에서 질량이 1kg인 물체 A, B가 각각 6m/s, 3m/s의 속력으로 점 p와 q를 동시에 통과하는 것을 나타낸 것이다. A는 p를 통과한 순간부터 4초 후에 점 r에서 B와 정면충돌하여 한 덩어리가 되며, A가 마찰이 있는 면을 통과하는 데 걸린 시간은 2초이다. p, q에서 r까지의 거리는 각각 L이고, A와 마찰이 있는 면 사이의 운동마찰계수는 μ이다. 물음에 답하시오. (단, 중력가속도는 10m/s이고, 공기 저항과 물체의 크기는 무시한다.)
충돌 직후, A와 B의 속력은?
- 0.5 m/s
- 1.0 m/s
- 1.5 m/s
- 2.0 m/s
- 3.0 m/s
