2. 그림과 같이 마찰이 없는 수평면에 질량이 같은 직육면체 나무도막 A, B, C를 쌓아 놓은 후, 수평 방향의 일정한 힘 F 를 B에 계속 작용 시키고 있다. A, B, C는 서로 미끄러지지 않고 등가속도 운동한다.

이에 대한 설명으로 옳은 것만을 보기에서 있는 대로 고른것은 ? [3점]

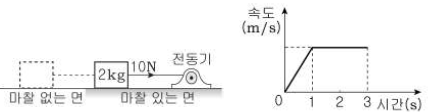

4. 그림과 같이 수평면에서 전동기가 질량 2kg인 물체를 수평 방향으로 크기가 10N인 힘으로 계속 당겼더니, 물체는 마찰이 없는 면을 지나 마찰이 있는 면에서 운동하고 있다. 그래프는 물체의 속도를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른것은? (단, 공기 저항과 물체의 크기는 무시한다.) [3점]

6. 그림과 같이 수평면에서 용수철상수가 k인 용수철에 물체를 접촉시켜 L 만큼 압축시켰다가 가만히 놓았더니, 물체가 마찰이 없는 면을 지나 마찰이 있는 면에서 거리 S 만큼 이동한 후 정지하였다. 물체와 마찰이 있는 면 사이의 운동마찰계수는 μ이다.

물체의 질량은? (단, 중력가속도는 g이고, 용수철의 질량, 공기 저항,물체의 크기는 무시한다.) [3점]

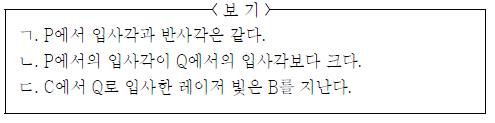

8. 그림은A, B위치에서 거울로 입사한 레이저 빛이 각각 점P, Q에서 반사되어 C점에 도달할 때까지의 경로를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B, C, P, Q는 동일 평면상에 있다.)

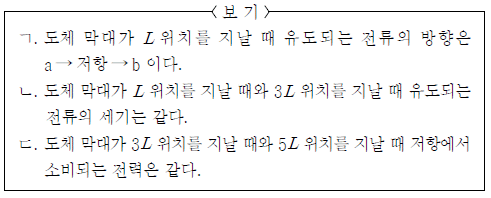

10. 그림과 같이 저항이 연결된 ㄷ자형 도선의 일부가 종이면에 수직으로 들어가는 균일한 자기장 영역에 놓여 있다. 이 도선에 접촉해 있는 도체 막대를 일정한 속력으로 +x 방향으로 운동시킨다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 온도에 따른 저항 변화는 무시한다.) [3점]

12. 그림과 같이 저항값이 2Ω, 6Ω, 12Ω인 저항과 스위치를 전압이 일정한 전원장치에 연결하였다. 스위치가 열려 있을 때, 6Ω인 저항에서 소비되는 전력은 24W이다.

스위치가 닫혀 있을 때, 6Ω인 저항에서 소비되는 전력은? (단, 온도에 따른 저항 변화는 무시한다.) [3점]

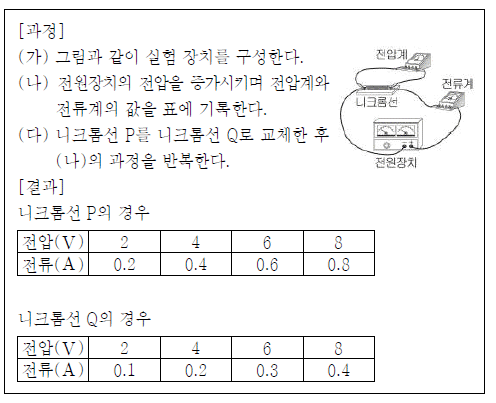

14. 다음은 전류, 전압, 저항의 관계를 알아보기 위한 실험이다.

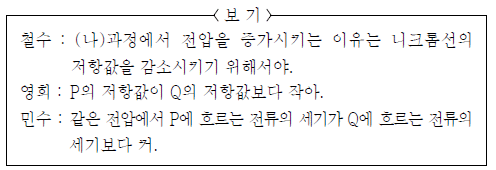

이에 대해 옳게 말한 사람만을 <보기>에서 있는 대로 고른 것은?

16. 그림과 같이 마찰이 없는 수평면에 놓여 있는 물체 A에 물체 B, C를 도르래를 통해 실로 연결하여 가만히 놓았더니, A, B, C는 같은 크기의 가속도로 운동한다. A, B, C의 질량은 각각 m, m, 3m이다.

B에 작용하는 합력의 크기는? (단, 중력가속도는 g이고, 공기 저항, 물체의 크기, 실의 질량, 모든 마찰은 무시한다.)

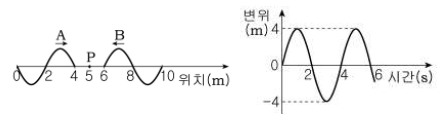

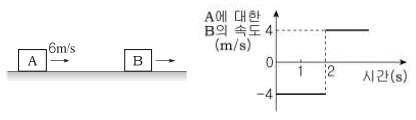

18. 그림은 진폭, 파장, 주기가 같은 파동 A, B가 연속적으로 발생하여 서로 반대 방향으로 진행하는 어느 순간의 모습을, 그래프는 p의 위치에서 중첩된 파의 변위를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

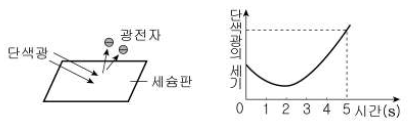

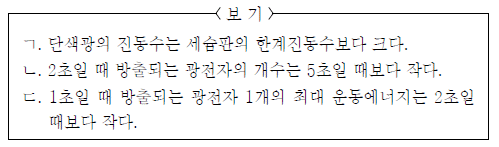

20. 그림과 같이 세슘판에 단색광을 비추었더니 광전자가 방출되었다. 그래프는 이 단색광의 세기를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
