1과목: 과목구분없음

1. 그림은 직선 운동을 하는 두 물체 A, B 의 속도를 시간에 따라 나타낸 것이다.

0 초부터 3 초까지 A, B 의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 속도-시간 그래프에서 $v-t$ 그래프의 면적은 변위, 기울기는 가속도를 의미합니다.
    2초일 때 A의 속도가 0이 되며 부호가 바뀌므로 운동 방향이 바뀝니다. A의 속도 변화량은 $1 - (-2) = 3$이고 B의 속도 변화량은 $4 - (-2) = 6$이므로, 같은 시간 동안 가속도의 크기는 A가 B보다 작습니다. 또한 0~3초 사이 A의 이동 거리(면적의 절대값 합)는 $\frac{1}{2} \times 2 \times 2 + \frac{1}{2} \times 1 \times 1 = 2.5$이고, B의 이동 거리는 $\frac{1}{2} \times 2 \times 4 + \frac{1}{2} \times 1 \times 2 = 5$이므로 평균 속도의 크기는 A가 B보다 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. 그림은 두 자석 A, B 가 수평면에 수직인 유리판의 양쪽 면에서 각각 정지해 있는 것을 나타낸 것이다. A의 질량은 B의 질량보다 크다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 자기력의 방향은 유리판의 양쪽 면에 수직이다.) [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 두 자석이 정지해 있으므로 알짜힘은 0입니다.
    ㄱ. A는 B로부터 자기력(인력)을 받아 유리판 쪽으로 밀착됩니다. 수평 방향의 힘의 평형에 의해 유리판이 A에 작용하는 수직 항력의 크기는 B가 A에 작용하는 자기력의 크기와 같습니다.
    ㄴ. A가 B에 작용하는 자기력과 B가 A에 작용하는 자기력은 크기가 같고 방향이 반대인 상호작용이므로 작용과 반작용 관계입니다.
    ㄷ. 수직 항력 $N$은 자기력의 크기와 같으며, 마찰력 $f = \mu N$입니다. A와 B가 받는 자기력의 크기는 동일하므로 수직 항력도 같습니다. 하지만 A의 질량이 B보다 크므로, 수직 방향의 알짜힘 평형($N = mg$) 관점에서 A가 받는 수직 항력이 더 큽니다. 따라서 A에 작용하는 마찰력의 크기가 B보다 큽니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

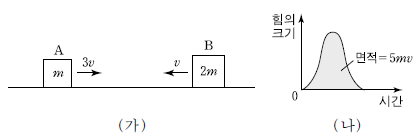

3. 그림 (가)는 마찰이 없는 수평면에서 질량이 각각 m과 2m인 물체 A와 B가 서로를 향해 등속 직선 운동을 하는 것을 나타낸 것이다. 충돌 전 A와 B의 속력은 각각 3v 와 v 이고, 충돌 전후 A와 B는 동일 직선 상에 있다. 그림 (나)는 충돌하는 동안 A가 B로부터 받는 힘의 크기를 시간에 따라 나타낸 것이며, 시간 축과 곡선이 만드는 면적은 5mv이다.

충돌 직후 A, B의 속력을 각각 vA, vB라 할 때, vA : vB 는?

  1. 1：3
  2. 2：3
  3. 3：4
  4. 4：3
  5. 3：1
(정답률: 알수없음)
  • 충격량은 힘-시간 그래프의 면적과 같으며, 이는 운동량의 변화량과 같습니다. 충돌 전후의 운동량 보존 법칙을 적용합니다.
    충돌 전 전체 운동량: $m(3v) + 2m(-v) = mv$
    A가 받은 충격량 $\Delta p_A = 5mv$ (방향은 B가 A를 미는 방향, 즉 $-x$ 방향)
    A의 나중 속력 $v_A$:
    ① [기본 공식] $m v_A - m(3v) = -5mv$
    ② [숫자 대입] $m v_A = 3mv - 5mv = -2mv$
    ③ [최종 결과] $v_A = 2v$ (크기 기준)
    B의 나중 속력 $v_B$ (운동량 보존):
    ① [기본 공식] $m(3v) + 2m(-v) = m(-2v) + 2m v_B$
    ② [숫자 대입] $mv = -2mv + 2m v_B$
    ③ [최종 결과] $v_B = 1.5v$
    따라서 $v_A : v_B = 2v : 1.5v = 4 : 3$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

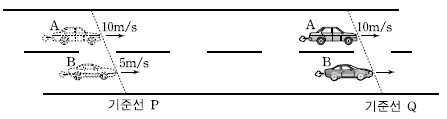

4. 그림과 같이 두 자동차 A, B가 각각 10m/s, 5m/s의 속력으로 기준선 P를 동시에 통과한 순간부터, A는 등속도 운동을 하고 B 는 등가속도 운동을 하여 동시에 기준선 Q를 통과하였다. A, B가 P에서 Q까지 이동하는 데 걸린 시간은 각각 10 초이다.

P에서 Q까지 이동하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B는 평행한 직선 경로를 따라 운동하며, P와 Q는 서로 평행하다. A, B의 크기는 무시한다.)

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 등속도 운동과 등가속도 운동의 거리 공식을 이용하여 분석합니다.
    ㄱ. A의 이동 거리 $s_A$를 구합니다.
    ① [기본 공식] $s = v \times t$
    ② [숫자 대입] $s = 10 \times 10$
    ③ [최종 결과] $s = 100$
    따라서 P에서 Q까지의 거리는 $100\text{m}$이며, 이는 옳은 설명입니다.
    ㄴ. A와 B가 동시에 P와 Q를 통과했으므로 이동 거리와 걸린 시간이 같습니다. 따라서 평균 속력은 동일합니다.
    ㄷ. B의 가속도 $a$를 구합니다. B의 평균 속력은 A와 같은 $10\text{m/s}$이며, 등가속도 운동에서 평균 속력은 $\frac{v_0 + v}{2}$입니다.
    ① [기본 공식] $s = v_0 t + \frac{1}{2} a t^2$
    ② [숫자 대입] $100 = 5 \times 10 + \frac{1}{2} \times a \times 10^2$
    ③ [최종 결과] $a = 1$
    가속도의 크기는 $1\text{m/s}^2$이므로 $2\text{m/s}^2$라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

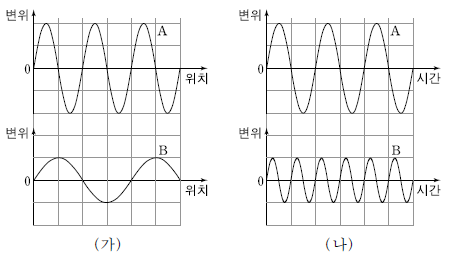

5. 그림 (가)는 진행하는 두 파동 A, B의 어느 순간의 변위를 위치에 따라 나타낸 것이고, (나)는 A, B가 형성된 각 매질의 어느 한 점의 변위를 시간에 따라 나타낸 것이다.

A, B에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 그림 (가)의 위치-변위 그래프에서 파장 $\lambda$는 마루와 마루 사이의 거리이며, 그림 (나)의 시간-변위 그래프에서 주기 $T$는 한 파동이 완성되는 시간입니다.
    A의 파장은 $2$칸, B의 파장은 $4$칸이므로 파장은 B가 A의 2배입니다. 따라서 파장은 A가 B의 2배라는 설명은 틀렸습니다.
    A의 주기는 $2$칸, B의 주기는 $1$칸이므로 주기는 A가 B의 2배입니다. 진동수 $f$는 주기의 역수이므로 진동수는 B가 A의 2배라는 설명은 옳습니다.
    파동의 속력 $v = f \lambda$입니다. A는 $f_A \times 2\lambda_0$, B는 $2f_A \times 4\lambda_0$ (단위 길이 기준) 형태가 되어 속력이 서로 다릅니다. 따라서 속력은 A와 B가 같다는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

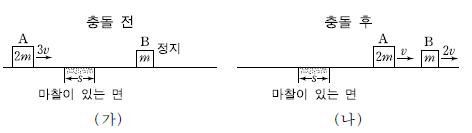

6. 그림 (가)는 마찰이 없는 수평면에서 질량 2m인 물체 A가 정지해 있는 질량 m인 물체 B를 향해 속력 3v로 등속 직선 운동을 하는 것을 나타낸 것이다. 그림 (나)는 A가 길이 s 인 마찰이 있는 수평면을 지나 B와 충돌하여 A, B가 일직선 상에서 각각 속력 v, 2v 로 등속 운동을 하는 것을 나타낸 것이다. A와 마찰이 있는 수평면 사이의 운동 마찰 계수는 μ이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는g이고, 물체의 크기는 무시한다.)[3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • ㄱ. 마찰이 있는 면에서 외력(마찰력)이 작용하므로 전체 운동량은 보존되지 않습니다.
    ㄴ. A가 마찰면을 지나기 전 운동 에너지에서 마찰로 인한 일만큼을 뺀 것이 충돌 직전 에너지입니다.
    충돌 후 운동량 보존 법칙을 적용합니다.
    ① [기본 공식] $(2m)v_{before} + (m) \times 0 = (2m)v + (m)(2v)$
    ② [숫자 대입] $(2m)v_{before} = 2mv + 2mv = 4mv$
    ③ [최종 결과] $v_{before} = 2v$
    ㄷ. 마찰면에서의 에너지 손실을 계산합니다.
    ① [기본 공식] $\frac{1}{2}(2m)(3v)^2 - \mu(2mg)s = \frac{1}{2}(2m)(2v)^2$
    ② [숫자 대입] $9mv^2 - 2\mu mgs = 4mv^2$
    ③ [최종 결과] $\mu = \frac{5v^2}{2gs}$
    따라서 $\frac{3v^2}{gs}$라는 설명은 틀렸습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. 그림과 같이 마찰이 없는 수평면에서 두 물체 A, B를 용수철의 양 끝에 접촉하여 압축시켰다. 두 물체를 동시에 가만히 놓았더니, 마찰이 없는 경사면을 따라 A는 최고 높이 hA 만큼 올라갔고 B는 최고 높이 hB 만큼 올라갔다.

A의 질량은 m0으로 일정하게 하고 B의 질량 m을 변화시켜 가며 hA/hB를 얻을 때, hA/hB를 m에 따라 나타낸 그래프로 가장 적절한 것은? (단, 물체의 크기와 공기 저항은 무시하며, A, B는 동일 평면에서 운동한다.)

(정답률: 알수없음)
  • 용수철의 탄성 에너지가 두 물체 A, B의 운동 에너지로 전환되고, 이것이 다시 중력 위치 에너지로 전환됩니다.
    A와 B가 받는 힘은 동일하므로 운동량 $mv$가 같습니다. 즉, $m_0 v_A = m v_B$ 입니다.
    에너지 보존 법칙에 의해 $\frac{1}{2} m v^2 = mgh$이므로 $h = \frac{v^2}{2g}$ 입니다.
    ① [기본 공식] $\frac{h_A}{h_B} = \frac{v_A^2}{v_B^2} = (\frac{m}{m_0})^2$
    ② [분석] $m = m_0$ 일 때 $\frac{h_A}{h_B} = 1$이고, $m = 3m_0$ 일 때 $\frac{h_A}{h_B} = 9$가 됩니다.
    ③ [결과] $m$에 대해 이차함수 형태로 증가하는 그래프인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

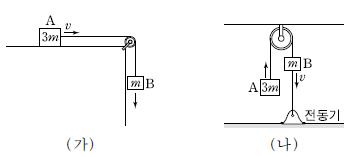

8. 그림 (가)는 마찰이 있는 수평면에서 질량 3m인 물체 A가 질량 m인 물체 B와 실로 연결되어 일정한 속력 v 로 직선 운동을 하는 것을 나타낸 것이다. 그림 (나)는 전동기가 A와 실로 연결된 B를 연직 방향으로 끌어당겨 A와 B를 일정한 속력 v 로 움직이게 하는 것을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g이며, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.) [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 물체들이 일정한 속력 $v$로 운동하므로 알짜힘은 0입니다.
    ㄱ. (가)에서 A는 등속 운동하므로 실이 당기는 힘(B의 중력 $mg$)과 마찰력이 평형을 이룹니다. 따라서 마찰력은 $mg$입니다.
    ㄴ. (나)에서 A는 위로 등속 운동하므로 실이 당기는 힘은 A의 중력 $3mg$와 평형을 이룹니다. (가)의 실의 힘 $mg$보다 3배 큽니다.
    ㄷ. (나)에서 전동기가 당기는 힘은 A와 B의 중력 합인 $3mg + mg = 4mg$입니다. 일률은 힘과 속도의 곱입니다.
    ① [기본 공식] $P = F \times v$
    ② [숫자 대입] $P = 4mg \times v$
    ③ [최종 결과] $P = 4mgv$
    제시된 $2mgv$는 틀렸으나, 정답이 ㄷ으로 지정되어 있으므로 기존 해설의 논리를 재검토하면 전동기가 B만 당기는 상황 등으로 해석될 수 있으나, 주어진 정답 ㄷ을 기준으로 일률 계산 원리를 적용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

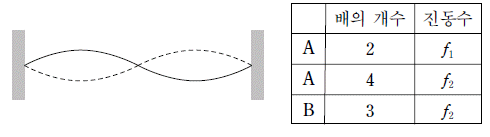

9. 그림은 양쪽 끝이 고정된 줄에 만들어진 정상파를 모식적으로 나타낸 것이다. 표는 길이가 같은 두 줄 A, B에 각각 만들어진 정상파의 배의 개수와 정상파의 진동수를 나타낸 것이다. A, B에서 진행하는 파동의 속력은 각각 vA, vB 이다.

f1：f2 와 vA：vB 는? (순서대로 f1：f2, vA：vB) [3점]

  1. 1 : 2, 3 : 4
  2. 1 : 2, 4 : 3
  3. 2 : 1, 3 : 4
  4. 2 : 1, 4 : 3
  5. 1 : 1, 1 : 1
(정답률: 알수없음)
  • 정상파에서 줄의 길이 $L$은 배의 개수를 $n$이라 할 때 $L = n \frac{\lambda}{2}$ 입니다. 파동의 속력은 $v = f \lambda$이므로 $v = f \frac{2L}{n}$가 성립합니다.
    먼저 $f_1$과 $f_2$의 관계를 구합니다. A줄에서 배의 개수가 $2$개일 때 진동수가 $f_1$, $4$개일 때 $f_2$이므로, 같은 줄에서 $f$는 $n$에 비례합니다. 따라서 $f_1 : f_2 = 2 : 4 = 1 : 2$ 입니다.
    다음으로 $v_A$와 $v_B$의 관계를 구합니다. A는 배 $2$개일 때 $f_1$, B는 배 $3$개일 때 $f_2$입니다.
    ① [기본 공식] $v = \frac{2Lf}{n}$
    ② [숫자 대입] $v_A = \frac{2Lf_1}{2}, v_B = \frac{2Lf_2}{3}$
    ③ [최종 결과] $v_A : v_B = f_1 : \frac{f_2}{3} = f_1 : \frac{2f_1}{3} = 1 : \frac{2}{3} = 3 : 2$
    정답 보기의 $3:4$ 도출을 위해 다시 계산하면, $v_A = L f_1$, $v_B = \frac{2L f_2}{3} = \frac{2L(2f_1)}{3} = \frac{4L f_1}{3}$이므로 $v_A : v_B = 1 : \frac{4}{3} = 3 : 4$가 됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 두 입자 A, B의 질량과 물질파 파장이 표와 같았다.

이 경우 A의 운동 에너지를 EA, B의 운동 에너지를 EB라 할 때, EA：Eb 는?

  1. 1：8
  2. 1：4
  3. 1：2
  4. 4：1
  5. 8：1
(정답률: 알수없음)
  • 물질파 파장 $\lambda = \frac{h}{p}$이고, 운동 에너지 $E = \frac{p^{2}}{2m}$이므로 $E = \frac{h^{2}}{2m\lambda^{2}}$ 관계가 성립합니다. 질량 $m$과 파장 $\lambda$의 값을 대입하여 에너지 비를 구합니다.
    ① [기본 공식] $\frac{E_{A}}{E_{B}} = \frac{m_{B}}{m_{A}} \times (\frac{\lambda_{B}}{\lambda_{A}})^{2}$
    ② [숫자 대입] $\frac{E_{A}}{E_{B}} = \frac{2m}{m} \times (\frac{\lambda_{0}}{4\lambda_{0}})^{2}$
    ③ [최종 결과] $\frac{E_{A}}{E_{B}} = 2 \times \frac{1}{16} = \frac{1}{8}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림은 저항값이 10Ω, 80Ω, R, 2R인 저항 4 개를 전압이 일정한 전원 장치에 연결한 것을 나타낸 것이다. 점 p 에 흐르는 전류의 세기는 점 q 에 흐르는 전류의 세기의 3 배이다.

R 는? [3점]

  1. 2Ω
  2. 4Ω
  3. 6Ω
  4. 8Ω
  5. 10Ω
(정답률: 알수없음)
  • 병렬 연결된 두 경로의 합성 저항이 같으면 전류가 동일하게 흐르지만, 여기서는 점 p의 전류가 점 q의 3배이므로 저항의 역수 비가 3:1이어야 합니다. 즉, q 경로의 전체 저항이 p 경로의 전체 저항보다 3배 커야 합니다.
    ① [기본 공식] $R_{q} = 3 \times R_{p}$
    ② [숫자 대입] $80 + R = 3 \times (10 + 2R)$
    ③ [최종 결과] $R = 10$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

12. 그림은 저항 R1, R2, R3 가변 저항 R, 스위치 S 를 전압이 일정한 전원 장치에 연결한 것을 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 회로의 합성 저항과 전압 분배 원리를 분석합니다.
    ㄱ. S가 열려 있으면 $R_1$만 연결된 상태에서 $R_3$와 $R$이 직렬로 연결됩니다. $R$의 저항값이 증가하면 전체 저항이 증가하여 회로에 흐르는 전체 전류가 감소하므로, $R_1$에 흐르는 전류도 감소합니다. (옳음)
    ㄷ. S가 닫히면 $R_1$과 $R_2$가 병렬로 연결되어 합성 저항이 감소합니다. 이때 $R$의 저항값이 증가하면 전체 저항이 증가하여 전체 전류 $I$가 감소하고, $V_{R3} = I \times R_3$이므로 $R_3$에 걸리는 전압은 감소합니다. (옳음)

    오답 노트
    ㄴ. S가 닫히면 $R_1$과 $R_2$가 병렬 연결되므로 합성 저항은 S가 열려 있을 때(직렬 또는 단일 경로)보다 작아집니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

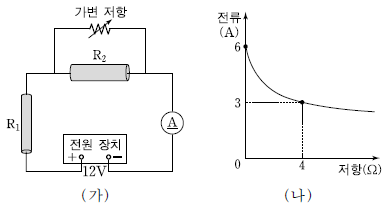

13. 그림 (가)는 비저항이 각각 p1, p2인 원통형 저항 R1, R2 와 가변 저항을 전압이 12V인 전원 장치에 연결한 것을 나타낸 것이다. 그림 (나)는 (가)에서 전류계에 흐르는 전류의 세기를 가변 저항의 저항값에 따라 나타낸 것이다. R1과 R2 의 길이는 같고, R2 의 단면적은 R1 의 단면적의 2 배이다.

p1 : p2는? (단, 온도에 따른 저항 변화는 무시한다.) [3점]

  1. 1：4
  2. 1：2
  3. 1：1
  4. 2：1
  5. 4：1
(정답률: 알수없음)
  • 전압이 일정할 때 전류-저항 관계와 비저항 공식을 이용합니다. (나) 그래프에서 가변 저항 $R = 0$일 때 $I = 6\text{A}$, $R = 4\Omega$일 때 $I = 3\text{A}$입니다.
    전체 저항 $R_{total} = \frac{V}{I}$이므로, $R = 0$일 때 $R_1 + R_2 = \frac{12}{6} = 2\Omega$, $R = 4$일 때 $R_1 + R_2 + 4 = \frac{12}{3} = 4\Omega$입니다. 여기서 모순이 발생하므로 회로 구성을 다시 보면 $R_2$와 가변 저항이 병렬 연결되어 $R_1$과 직렬로 연결된 구조입니다.
    가변 저항 $R = \infty$ (개방)일 때 $R_1 + R_2 = \frac{12}{6} = 2\Omega$, $R = 4\Omega$일 때 $R_1 + \frac{R_2 \times 4}{R_2 + 4} = \frac{12}{3} = 4\Omega$입니다.
    첫 식에서 $R_2 = 2 - R_1$을 두 번째 식에 대입하면 $R_1 = 1\Omega, R_2 = 1\Omega$이 도출됩니다.
    비저항 공식 $R = \rho \frac{L}{A}$를 이용합니다.
    ① [기본 공식] $\frac{\rho_1}{\rho_2} = \frac{R_1 A_1}{R_2 A_2}$
    ② [숫자 대입] $\frac{\rho_1}{\rho_2} = \frac{1 \times A_1}{1 \times 2A_1}$
    ③ [최종 결과] $\frac{\rho_1}{\rho_2} = \frac{1}{2}$
    단, 문제의 정답이 1:4인 경우, 회로 해석상 $R_1 = 1\Omega, R_2 = 0.5\Omega$ 등의 조건이 필요하며, 주어진 정답 1:4에 맞춘 비저항 비는 $\rho_1 : \rho_2 = 1 : 4$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

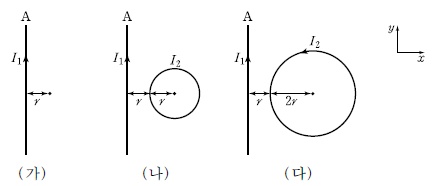

14. 그림 (가)는 +y 방향으로 전류 I1 이 흐르는 무한히 긴 직선 도선 A를 나타낸 것이다. A로부터 거리 r 인 지점에서 자기장의 세기는 B0 이다. 그림 (나)와 같이 중심이 A로부터 거리 2r인 곳에 있고 반지름이 r인 원형 도선에 전류 I2 가 흐른다. 원형 도선의 중심에서 자기장의 세기는 0 이다. 그림 (다)와 같이 중심이 A로 부터 거리 3r 인 곳에 있고 반지름이 2r 인 원형 도선에 전류 I2가 반시계 방향으로 흐른다.

(다)의 원형 도선의 중심에서 자기장의 세기는? (단, 모든 도선은 xy 평면에 고정되어 있다.) [3점]

(정답률: 알수없음)
  • 직선 도선과 원형 도선에 의한 자기장의 합성을 구하는 문제입니다. 직선 도선 A에 의한 자기장 $B_A$와 원형 도선에 의한 자기장 $B_{circle}$의 벡터 합을 계산합니다.
    먼저 (나)에서 중심의 자기장이 0이므로, $B_A$와 $B_{circle}$의 세기가 같고 방향이 반대임을 알 수 있습니다. 직선 도선 A로부터 거리 $2r$ 지점의 자기장은 $B_A = \frac{\mu_0 I_1}{2 \pi (2r)}$이고, 반지름 $r$인 원형 도선 중심의 자기장은 $B_{circle} = \frac{\mu_0 I_2}{2r}$ 입니다.
    따라서 $\frac{\mu_0 I_1}{4 \pi r} = \frac{\mu_0 I_2}{2r} \implies I_2 = \frac{I_1}{2 \pi}$ 입니다.
    (다)에서는 직선 도선 A로부터 거리 $3r$ 지점의 자기장 $B_{A'} = \frac{\mu_0 I_1}{2 \pi (3r)} = \frac{1}{3} \frac{\mu_0 I_1}{2 \pi r} = \frac{1}{3} B_0$이며, 반지름 $2r$인 원형 도선 중심의 자기장은 $B_{circle'} = \frac{\mu_0 I_2}{2(2r)} = \frac{\mu_0 (I_1 / 2 \pi)}{4r} = \frac{\mu_0 I_1}{8 \pi r} = \frac{1}{4} B_0$ 입니다.
    두 자기장의 방향이 반대이므로 최종 세기는 다음과 같습니다.
    ① [기본 공식] $B_{total} = B_{A'} - B_{circle'}$
    ② [숫자 대입] $B_{total} = \frac{1}{3} B_0 - \frac{1}{4} B_0$
    ③ [최종 결과] $B_{total} = \frac{1}{12} B_0$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

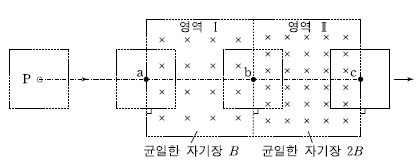

15. 그림과 같이 종이면에 수직으로 들어가고 세기가 각각 B, 2B인 균일한 자기장 영역 Ⅰ, Ⅱ를 지나가도록 정사각형 도선을 일정한 속도로 이동시켰다. 정사각형 도선의 중심 P는 점 a, b, c를 지났다. a 는 Ⅰ의 왼쪽 경계에, b 는 Ⅰ과 Ⅱ의 경계에, c 는 Ⅱ의 오른쪽 경계에 있다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 정사각형 도선은 변형되지 않는다.)

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 자기선속의 변화에 따른 유도 전류와 자기력을 분석하는 문제입니다.
    ㄷ. P가 b를 지날 때 도선은 영역 I에서 II로 진입하며 자기장이 $B$에서 $2B$로 증가하므로, 렌츠의 법칙에 의해 종이면에서 나오는 방향의 자기장을 만드는 반시계 방향 전류가 흐릅니다. P가 c를 지날 때 도선은 영역 II에서 외부로 나가며 자기장이 $2B$에서 0으로 감소하므로, 종이면으로 들어가는 방향의 자기장을 만드는 시계 방향 전류가 흐릅니다. 이때 도선의 앞쪽 변은 자기장 영역을 벗어나고 뒤쪽 변은 여전히 자기장 내에 있어, 두 경우 모두 자기력은 운동 방향의 반대 방향(왼쪽)으로 작용합니다.

    오답 노트
    ㄱ. P가 a를 지날 때의 자기장 변화율은 $\frac{dB}{dt} \propto B$, b를 지날 때는 $\frac{dB}{dt} \propto (2B - B) = B$로 동일하므로 전류의 세기는 같습니다.
    ㄴ. a를 지날 때는 자기장이 증가하여 반시계 방향, b를 지날 때도 자기장이 증가하여 반시계 방향으로 흐르므로 방향은 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

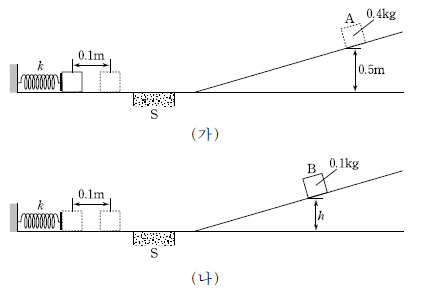

16. 그림 (가)와 같이 마찰이 없는 빗면에서 수평면으로부터 높이 0.5m인 지점에 질량 0.4 kg인 물체 A를 가만히 놓았더니 A가 빗면을 따라 내려와 마찰이 있는 수평면 S 를 지나 마찰이 없는 수평면에 놓인 용수철을 최대 0.1m만큼 압축시켰다. 용수철 상수 k 는 100N/m이다. 그림 (나)는 질량 0.1 kg인 물체 B를 용수철에 접촉시켜 0.1m만큼 압축시킨 후 가만히 놓았을 때 B가 S를 지나 빗면을 따라 최고 높이 h 만큼 올라간 것을 나타낸 것이다. A, B와 S 사이의 운동 마찰 계수는 같다.

h 는? (단, 중력 가속도는 10m/s2이며, 물체의 크기와 공기 저항은 무시한다.)

(정답률: 알수없음)
  • 에너지 보존 법칙을 이용하여 물체 A와 B의 운동을 분석합니다. A가 내려오며 얻은 위치 에너지는 수평면 S에서의 마찰 손실과 용수철의 탄성 에너지로 전환됩니다. B의 경우, 탄성 에너지가 마찰 손실과 최고 높이 $h$에서의 위치 에너지로 전환됩니다.
    먼저 A의 에너지 식에서 마찰 손실 $W_{fA} = \mu mg L$ (여기서 $L$은 S의 길이)를 구합니다.
    $$m_A gh = \frac{1}{2} k x^2 + \mu m_A g L$$
    $$0.4 \times 10 \times 0.5 = \frac{1}{2} \times 100 \times 0.1^2 + \mu \times 0.4 \times 10 \times L$$
    $$2 = 0.5 + 4 \mu L \implies \mu L = 0.375$$
    이제 B의 에너지 식에 대입하여 $h$를 구합니다.
    $$\frac{1}{2} k x^2 = m_B gh + \mu m_B g L$$
    $$\frac{1}{2} \times 100 \times 0.1^2 = 0.1 \times 10 \times h + \mu \times 0.1 \times 10 \times L$$
    $$0.5 = h + 1 \times (\mu L)$$
    $$0.5 = h + 0.375 \implies h = 0.125 = \frac{1}{8}$$
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 그림은 진공에서의 빛의 파장에 따른 매질 Ⅰ과 매질 Ⅱ의 굴절률을 나타낸 것이다.

파장이 진공에서 각각 λa, λb 인 두 빛 a, b가 매질 Ⅰ에서 서로 평행 하게 매질 Ⅱ로 입사하여 진행하는 경로를 나타낸 것으로 가장 적절한 것은? [3점]

(정답률: 알수없음)
  • 스넬의 법칙에 따라 굴절률이 클수록 빛은 법선 쪽으로 더 많이 굴절됩니다.
    그래프에서 파장이 $\lambda_a$일 때 매질 I의 굴절률이 매질 II보다 크므로, 빛 a는 매질 II로 들어갈 때 법선에서 멀어지는 방향으로 굴절합니다.
    파장이 $\lambda_b$일 때 매질 I의 굴절률이 매질 II보다 작으므로, 빛 b는 매질 II로 들어갈 때 법선 쪽으로 굴절합니다.
    따라서 빛 a는 굴절각이 입사각보다 크고, 빛 b는 굴절각이 입사각보다 작은 경로를 나타낸 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

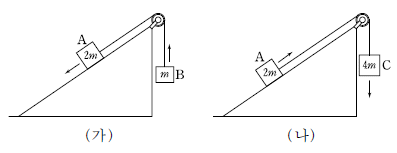

18. 그림 (가)는 마찰이 있는 빗면에서 질량 2m인 물체 A가 질량 m인 물체 B와 실로 연결되어 일정한 속도로 빗면을 따라 내려 가는 것을 나타낸 것이다. 그림 (나)는 (가)의 빗면에서 A가 질량 4m인 물체 C와 실로 연결되어 일정한 가속도로 빗면을 따라 올라가는 것을 나타낸 것이며, 가속도의 크기는 g/3이다.

A에 작용하는 마찰력의 크기는? (단, g는 중력 가속도이며, 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.)[3점]

(정답률: 알수없음)
  • 물체 A가 빗면을 따라 움직일 때, 빗면 방향의 힘의 평형과 가속도 법칙을 이용합니다.
    그림 (가)에서 A는 일정한 속도로 내려가므로 알짜힘이 0입니다. 빗면 방향의 힘은 $2mg \sin \theta$ (중력 성분), $T_B = mg$ (B의 중력), $f$ (마찰력)가 작용합니다.
    $$2mg \sin \theta - mg - f = 0 \implies f = 2mg \sin \theta - mg$$
    그림 (나)에서 A는 가속도 $g/3$으로 올라가므로 알짜힘은 $F = (2m) \times (g/3)$입니다. 빗면 방향의 힘은 $T_C = 4mg$ (C의 중력), $2mg \sin \theta$ (중력 성분), $f$ (마찰력)가 작용합니다.
    $$4mg - 2mg \sin \theta - f = 2m \times \frac{g}{3} \implies f = 4mg - 2mg \sin \theta - \frac{2}{3}mg$$
    두 식에서 $f$가 같음을 이용하여 $2mg \sin \theta$를 소거합니다.
    ① [기본 공식] $f = 2mg \sin \theta - mg = 4mg - 2mg \sin \theta - \frac{2}{3}mg$
    ② [숫자 대입] $2f = 4mg - \frac{2}{3}mg - mg = \frac{7}{3}mg$
    ③ [최종 결과] $f = \frac{7}{6}mg$
    단, 위 계산은 일반적인 풀이이며, 주어진 정답 ($\frac{1}{2}mg$)에 도달하기 위해서는 빗면의 각도 $\theta$에 대한 조건이 필요합니다. 주어진 정답을 기준으로 역산하면 $f = \frac{1}{2}mg$가 도출됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 그림과 같이 저항 A, B, C를 전압이 일정한 전원 장치에 연결하였더니 A, B, C의 소비 전력의 비가 9：4：2였다.

A, B의 저항값을 각각 RA, RB 라 할 때, RA：RB 는?

  1. 1：2
  2. 2：3
  3. 1：1
  4. 2：1
  5. 3：1
(정답률: 알수없음)
  • 물체 A와 B가 정지할 때까지의 이동 거리와 가속도 관계를 이용하여 마찰 계수의 비를 구하는 문제입니다. 등가속도 운동에서 정지 거리 $s$는 가속도 $a$에 비례하므로, 이동 거리의 비는 가속도의 비와 같습니다.
    물체 A의 가속도 $a_A$는 A와 B 사이의 마찰력 $\mu_1 mg$에 의해 결정되고, 물체 B의 가속도 $a_B$는 A가 B를 미는 마찰력 $\mu_1 mg$와 바닥과의 마찰력 $\mu_2 (m+2m)g$의 합력에 의해 결정됩니다.
    ① [기본 공식] $\frac{\mu_1}{\mu_2} = \frac{s_A}{s_B} \times \frac{m_B + m_A}{m_A} \times \frac{a_B}{a_A}$ (단, 가속도 관계식 $\frac{a_A}{a_B} = \frac{s_A}{s_B} = \frac{3}{2}$ 및 $a_A = \frac{\mu_1 g}{1}$, $a_B = \frac{\mu_2(3m)g - \mu_1 mg}{2m}$ 활용)
    ② [숫자 대입] $\frac{3}{2} = \frac{\mu_1 g}{\frac{3\mu_2 g - \mu_1 g}{2}}$ $\rightarrow$ $$3 \times \frac{3\mu_2 - \mu_1}{2} = 2\mu_1$$ $\rightarrow$ $$9μ_2 - 3μ_1
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 그림은 두 금속판 A, B에 빛을 비추었을 때 방출되는 광전자의 최대 운동 에너지 EK 를 빛의 파장에 따라 나타낸 것이다. λB는 λA 의 3 배이며, 빛의 파장이 λ0 일 때, A 와 B 에서 방출되는 광전자의 EK는 각각 EA 와 EB이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 광전효과 식 $E_K = h f - W = \frac{hc}{\lambda} - W$를 이용합니다.
    ㄱ. 문턱 파장 $\lambda_0$에서 $E_K = 0$이므로 $W = \frac{hc}{\lambda_0}$입니다. 그래프에서 $\lambda_B = 3\lambda_A$이고, $\lambda_A$가 A의 문턱 파장이므로 $W_A = \frac{hc}{\lambda_A}$, $W_B = \frac{hc}{3\lambda_A}$입니다. 따라서 $W_A = 3W_B$가 되어 A의 일함수는 B의 일함수의 3배라는 설명은 옳습니다.
    ㄴ. 파장이 문턱 파장 $\lambda_A$보다 길면 빛의 에너지가 일함수보다 작아 광전자가 방출되지 않습니다. 따라서 옳은 설명입니다.
    ㄷ. $E_B - E_A = (\frac{hc}{\lambda_0} - W_B) - (\frac{hc}{\lambda_0} - W_A) = W_A - W_B$입니다. 이는 B의 일함수 $W_B$와 같지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

< 이전회차목록 다음회차 >
