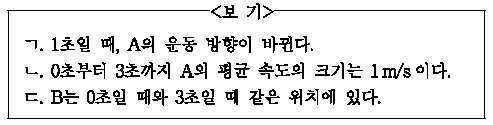

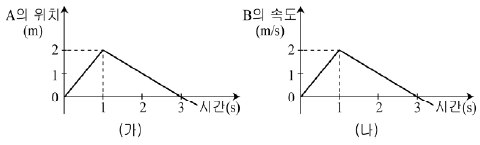

1. 그림 (가)는 물체 A의 위치를 시간에 따라 나타낸 것이고, (나)는 물체 B의 속도를 시간에 따라 나타낸 것이다. A B는 모두 일직선 상에서 운동한다.
A, B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

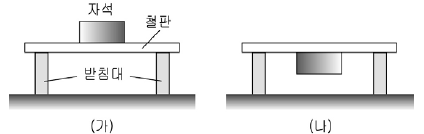

2. 그림 (가)는 자석이 수평한 철판 위에 붙어 있는 것을 (나)는 (가)의 철판을 뒤집었을 때 자석이 붙어 있는 것을 나타낸 것이다.

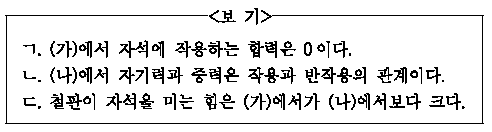

자석에 작용하는 힘에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

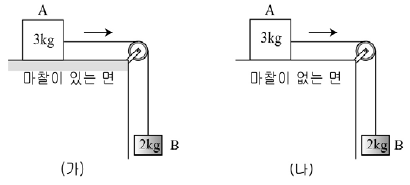

3. 그림 (가)는 물체와 바닥 사이의 운동 마찰 계수가 0.5인 수평면 위에서 질량 3kg인 물체 A가 질량 2kg인 물체 B에 실로 연결되어 운동하고 있는 모습을 나타낸 것이고, (나)는 마찰이 없는 수평면 위에서 A가 B에 실로 연결되어 운동하고 있는 모습을 나타낸 것이다.
(가), (나)에서 실이 A를 당기는 힘을 각각 T(가), T(나)라 할 때 T(가) : T(나)는? (단, 중력 가속도는 10m/s2이며 실의 질량, 도르래의 마찰, 공기 저항은 무시한다.)[3점]
- 1:1
- 1:2
- 2:1
- 2:3
- 3:2
4. 그림과 같이 수평면에서 속력 v로 달리던 버스의 브레이크를 밟았더니 버스가 s만큼 미끄러져 정지하였다.

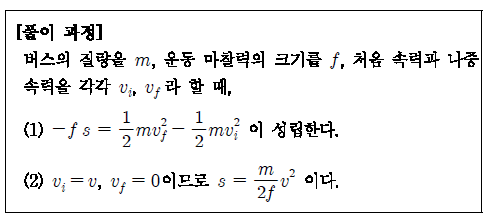

다음은 미끄러진 거리 s를 구하기 위한 과정의 일부이다.

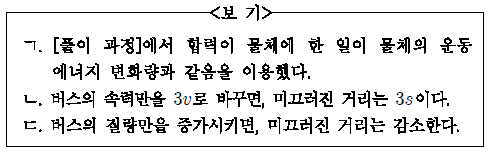

이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은? (단, 버스와 수평면 사이의 운동 마찰 계수는 일정하다)
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

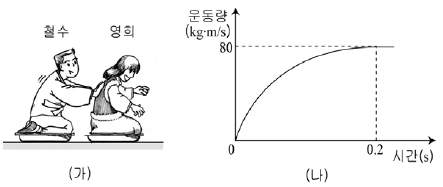

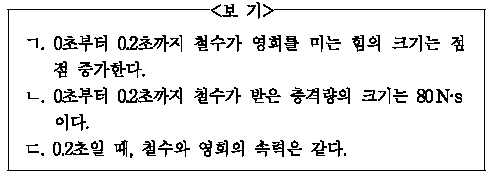

5. 그림 (가)는 마찰이 없는 수평한 얼음판 위에서 정지해 있던 질량 60kg인 철수가 질량 40kg인 영희의 등을 수평 방향으로 미는 모습을 나타낸 것이고, (나)는 영희의 운동량을 시간에 따라 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은? (단, 썰매의 질량은 무시한다)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

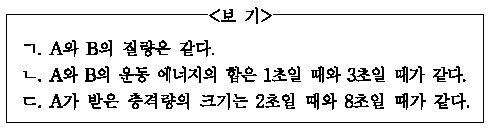

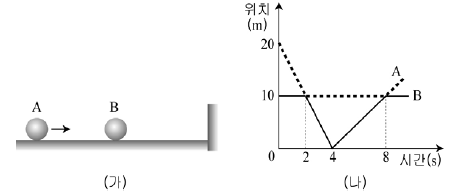

6. 그림 (가)는 마찰이 없는 수평면에서 물체 A가 정지해 있는 물체 B를 향해 운동하고 있는 것이고, (나)는 벽면에 대한 A와 B의 위치를 시간에 따라 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
7. 그림과 같이 질량이 2m, m인 물체 A, B를 높이가 각각 H, 2H인 곳에서 가만히 놓았다.
지면에 도달하기 직전 A, B의 물질과 파장을 λA, λB라 할 때 λA : λB는? (단, 공기의 저항과 물체의 크기는 무시한다)[3점]
- 1:1
- 1:√2
- 1:2
- √2:1
- 2:1
8. 그림은 질량m인 물체를 용수철에 연결하여 원래 길이에서 놓았을 때 용수철의 최대로 늘어난 길이가 L인 것을 나타낸 것이다. 용수철이 L만큼 늘어나는 동안 탄성력이 물체에 한 일은 W이다.
다른 조건은 그대로 두고 물체의 질량을 2m으로 할 때 용수철이 최대로 늘어날 때까지 탄성력이 물체에 한일은? (단, 용수철의 질량 및 공기 저항은 무시하며 용수철은 탄성한계 내에서 변형된다)
- W
- 2W
- 3W
- 4W
- 5W

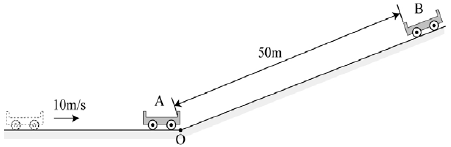

9. 그림은 수평면 위에서 10m/s의 일정한 속도로 운동하던 수레 A가 O점을 통과하는 순간 O점으로부터 50m 떨어진 빗면 위에서 수레 B를 가만히 놓은 것을 나타낸 것이다. 빗면에서 A, B의 가속도의 크기는 2m/s2이다.

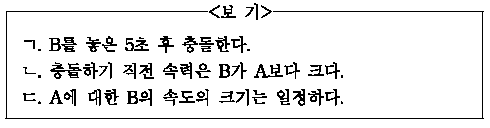

B를 놓은 후 A B가 충돌할때까지 A B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은? (단, 수레의 크기 및 모든 마찰은 무시한다)[3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

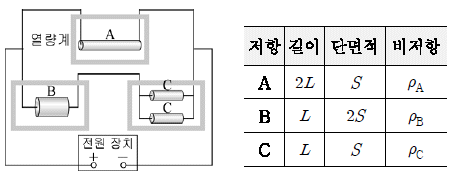

10. 그림은 세 개의 열량계 속에 저항 A, B, C를 넣어 전압이 일정한 전원 장치에 연결한 것을 나타낸 것이다. 표는 A, B, C의 길이, 단면적, 비저항을 나타낸 것이다.
같은 시간 동안 세 열량계 속에서 발생된 열량이 같을 때, pA : pB : pC는? (단, 열량계와 열 손실과 온도에 따른 저항변화는 무시한다)[3점]
- 1:1:1
- 1:2:1
- 1:2:3
- 1:2:4
- 4:1:2

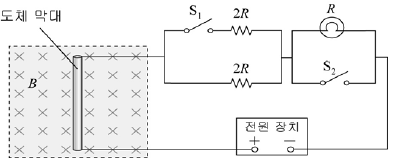

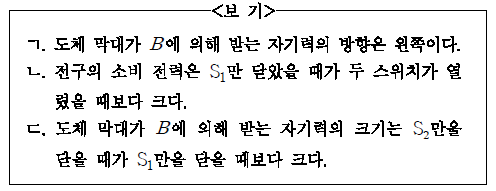

11. 도체 막대는 종이 면에 수직으로 들어가는 방향의 균일한 자기장 B가 있는 영역에 놓여 있다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ
12. 그림은 굵기를 무시할 수 있는 두 무한 직선 도선 A와 B가 각각 x축 상의 2m 4m 위치에서 y축에 평행하게 xy평면에 놓여 있는 모습을 나타낸 것이다. A에 +y방향으로 전류I가 흐른다.
0≤x≤6m인 x축 상에서 자기장의 세기가 0인 지점이 없을 때, B에 흐르는 전류의 방향과 세기로 적절한 것은?
- -y, 1/3 I
- -y, I
- +y, 1/3 I
- +y, I
- +y, 3I

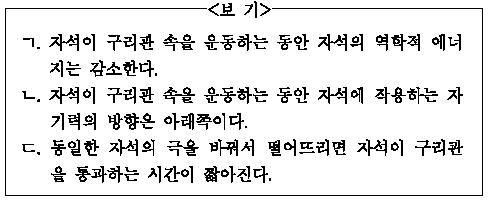

13. 그림과 같이 수평면에 대해 수직으로 고정된 구리판의 입구에서 자석을 가만히 놓았다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은? (단, 공기저항, 자석과 구리관 사이의 마찰, 지구 자기장은 무시한다)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
14. 그림은 정격 전압과 정격 전력이 각각 220V-60W, 220V-50W인 전구 P, Q와 스위치 S를 220V의 전원 장치에 연결한 것을 나타낸 것이다.

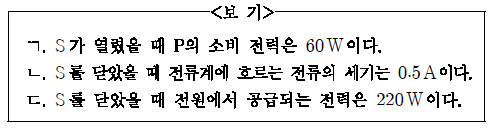

이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ

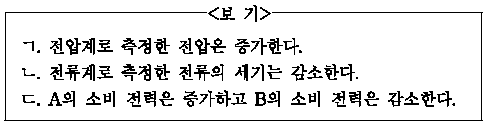

15. 그림은 전구 A, B와 금속 막대를 전압이 일정한 전원 장치에 연결한 것을 나타낸 것으로 P, Q 는 도선과 금속 막대와의 접점이다.
Q를 P쪽으로 이동시킬 때 일어나는 현상에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

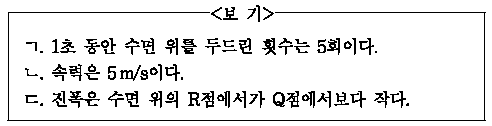

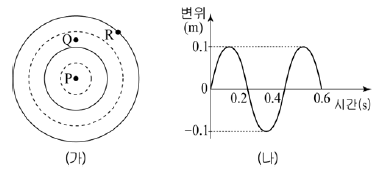

16. 그림 (가)는 수면 위의 P점을 일정한 시간 간격으로 두드려 발생시킨 수면과의 어느 순간 모습을 나타낸 것이다. 실선과 점선은 각각 마루와 골을 나타내고 인접한 마루와 마루 사이의 거리는 2m이다. 그림 (나)는 수면 위의 Q점에서 수면의 변위를 시간에 따라 나타낸 것이다.
이 파동에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

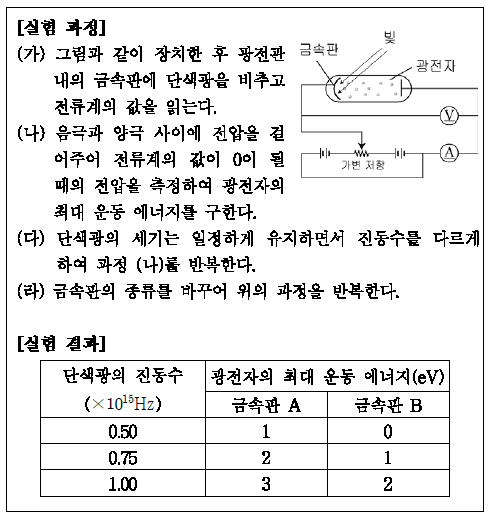

17. 다음은 광전 효과를 알아보기 위한 실험이다.

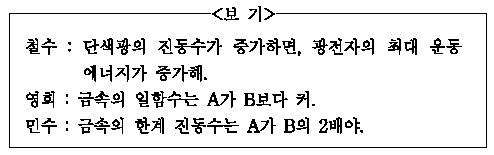

실험 결과에 대해 옳게 말한 학생만을 <보기>에서 있는대로 고른 것은?
- 철수
- 영희
- 민수
- 철수, 민수
- 철수, 영희, 민수
18. 그림은 공기 중에서 균일한 반원통 유리의 P점을 향해 파란색 빛을 입사시켰을 때, 빛이 지나간 경로를 나타낸 것이다. i, i', r은 각각 입사각, 반사각, 굴절각을 나타낸다.
동일한 조건에서 빨간색 빛을 입사시켰을 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

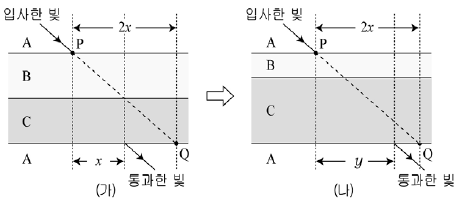

19. 그림 (가)는 매질 A에서 진행하던 단색광이 P점으로 입사하여 두께가 같은 매질 B와 C를 차례로 지나 P와 Q점을 각각 지나는 법선의 중간 지점에서 A로 나오는 것을 나타낸 것이다. 그림 (나)는 (가)에서 B, C의 두께만 변할 때 두 법선 사이의 거리가 x에서 y로 증가하는 것을 나타낸 것이다.
A, B, C의 굴절률 nA, nB, nC를 옳게 비교한 것은? (단, B와 C의 두께의 합은 일정하며 각 매질의 경계면은 서로 평행하다)[3점]
- nA > nB > nC
- nB > nA > nC
- nB > nC > nA
- nC > nB > nA
- nC > nA > nB

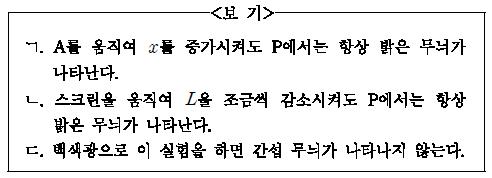

20. 그림은 단일 슬릿 A와 이중 슬릿 B의 높이를 같게 한후 A에 단색광을 비췄더니 스크린에 간섭 무늬가 생기는 것을 나타낸 것이다. P는 B의 두 슬릿으로부터 같은 거리에 있는 지점으로 밝은 무늬가 나타났다. A와 B사이의 거리는 x이며, B와 스크린 사이의 거리는 L이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
