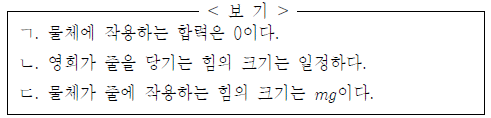

1. 그림은 영희가 천정에 고정된 도르래와 줄을 이용하여 질량 m인 물체를 들어 올리는 모습을 나타낸 것이다. 물체는 일정한 속력 v로 올라간다.

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 줄의 질량 및 도르래의 마찰은 무시하고, 중력 가속도는 g이다.)

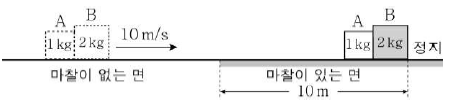

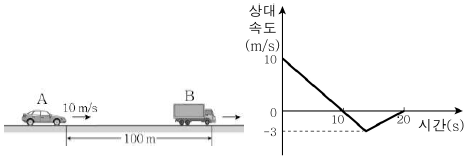

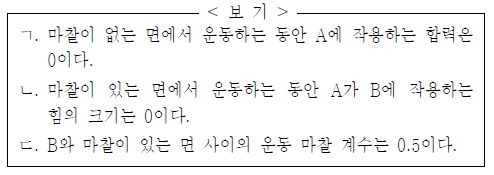

3. 그림은 질량이 각각 1 kg, 2 kg인 물체 A, B가 수평면에서 미끄러지다가 정지한 모습을 나타낸 것이다. A, B는 마찰이 없는 면에서 일정한 속력 10 m/s로 이동하고, 마찰이 있는 면에서 10 m를 이동한 뒤 정지한다. 물체와 마찰이 있는 면 사이의 운동 마찰 계수는 A, B가 같으며, 이동하는 동안 A, B는 서로 접촉한 상태를 유지한다.

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?(단, 물체 A, B의 크기는 무시하고, 중력 가속도는 10 m/s²이다.) [3점]

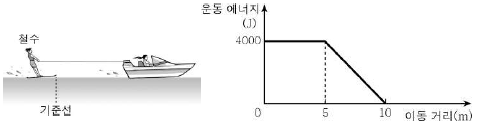

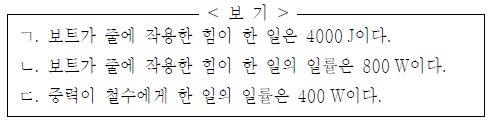

5. 그림은 수상 스키를 포함한 질량이 80 kg인 철수가 수상 스키를 타고 직선 운동하는 모습을 나타낸 것으로 보트는 철수를 수평 방향의 일정한 힘으로 끌고 있다. 철수가 기준선으로부터 5m인 지점에서 잡고 있던 줄을 놓았더니 10 m인 지점에서 멈추었다. 그래프는 철수의 운동 에너지를 이동 거리에 따라 나타낸 것이다. 운동하는 동안 철수에게 작용한 마찰력은 일정하다.

철수가 0에서 5 m까지 이동하는 동안 이에 대한 옳은 설명만 을 <보기>에서 있는 대로 고른 것은? (단, 줄의 질량과 공기 저항은 무시하고, 중력 가속도는 10m/s²이다.) [3점]

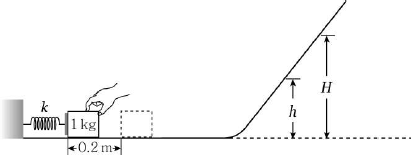

7. 그림과 같이 마찰이 없는 수평인 책상 면에 놓인 질량 1 kg의 물체A에 질량 2 kg의 물체 B를 줄로 연결하였더니 A가 정지 상태에서 출발하여 거리 d만큼 이동하는 데 걸린 시간이 t였다.

A와 B를 서로 바꾸어 동일한 실험을 하면 B가 d를 이동하는데 걸린 시간은 단 도르래의 마찰과 줄의 질량은 무시한다 ? [3점]

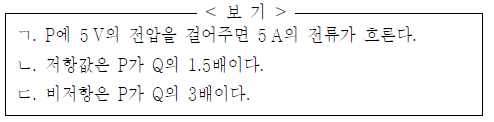

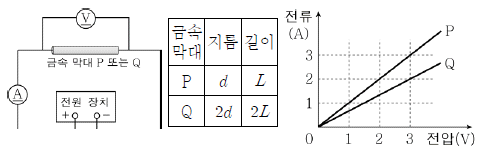

9. 그림은 원통형 금속 막대, 전압계, 전류계, 전원 장치를 이용하여 전압과 전류의 관계를 알아보는 실험 장치를 나타낸 것이다. 금속 막대를 표에 제시된 P 또는 Q로 바꾸어 가며 실험하여 그래프와 같은 결과를 얻었다.

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?

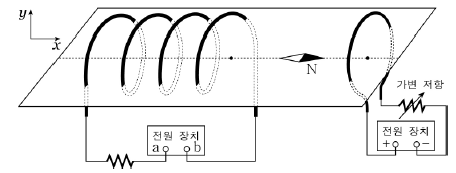

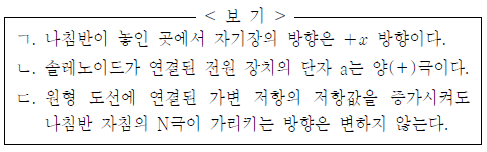

11. 그림과 같이 솔레노이드와 원형 도선을 중심축이 일치하도록 고정하고, 솔레노이드와 원형 도선 사이에 나침반을 놓았더니 자침의 N극이 +x 방향을 가리켰다.

이에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은? (단, 지구 자기장은 무시한다.)

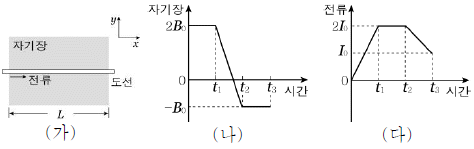

13. 그림 (가)는 폭이 L인 균일한 자기장 영역에 직선 도선이 고정되어 있는 모습을 나타낸 것이고, 그림 (나)는 자기장을 시간에 따라 나타낸 그래프로 자기장은 종이면에 수직으로 들어가는 방향을 (+)로 한다. 그림 (다)는 직선 도선에 흐르는 전류의 세기를 시간에 따라 나타낸 그래프로 전류의 방향은 +x방향이다.

도선에 작용하는 자기력의 크기가 가장 클 때, 그 크기와 방향을 바르게 연결한 것은?(순서대로 크기, 방향)

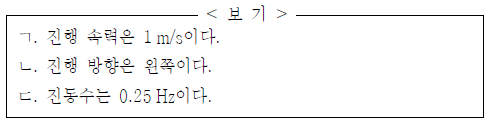

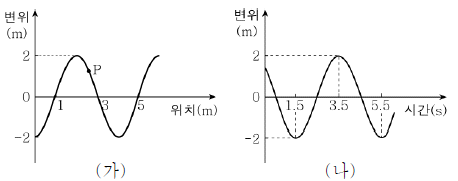

15. 그림 (가)는 수면파의 어느 순간의 변위를 위치에 따라 나타낸 것이고, 그림 (나)는 이 순간부터 수면 위의 한 점 P의 변위를 시간에 따라 나타낸 것이다.

이 파동에 대한 옳은 설명만을 <보기>에서 있는 대로 고른 것은?

17. 그림은 두 점파원 S₁ 과 S₂에서 진동수가 1 Hz이고 진행 속력이 4 cm/s인 물결파를 같은 위상으로 발생시켰을 때 어느 순간의 물결파의 모습을 모식적으로 나타낸 것이다. 이때 시간이 경과하여도 지점 A에서 수면의 높이는 변하지 않았다.

S₁ 과 S₂의 진동수만을 변화시킬 때, 지점 A에서 수면의 높이가 계속 변하지 않는 진동수만을 <보기>에서 있는 대로 고른 것은? (단, S₁ S₂의 진동수는 서로 같다.) [3점]

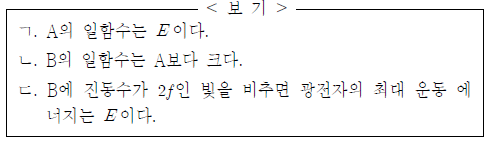

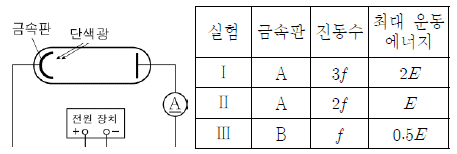

19. 그림은 광전자의 최대 운동 에너지를 알아보기 위해 금속판에 단색광을 비추는 실험 장치를 나타낸 것이고, 표는 이 장치에서 금속판이나 단색광의 진동수를 변화시켜 얻은 실험 결과이다.

이에 대한 옳은 설명만을 보기 에서 있는 대로 고른 것은 ? [3점]
