2. 그림은 와이파이(Wi-Fi) 무선 공유기의 안테나를 보면서 영희, 철수, 민수가 대화하는 모습을 나타낸 것이다.
제시한 내용이 옳은 학생만을 있는 대로 고른 것은?
- 철수
- 민수
- 영희, 철수
- 영희, 민수
- 영희, 철수, 민수

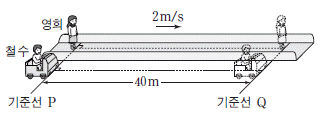

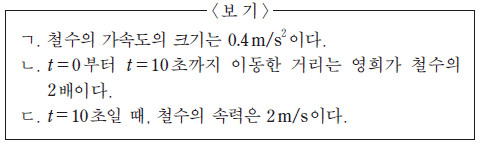

3. 그림과 같이 2m/s로 등속도 운동하는 무빙워크 위에 서 있는 영희가 t=0 일 때 기준선 P를 통과하는 순간 P에 정지해 있던 철수가 등가속도 직선 운동을 시작한다. 이후, 철수와 영희는 P에서 40m 떨어진 기준선 Q를 동시에 통과한다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?[3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

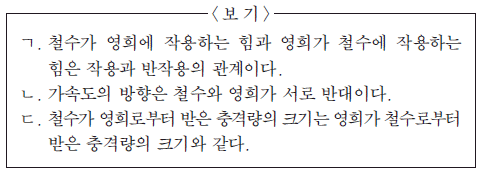

4. 그림과 같이 인라인 스케이트를 신고 서 있던 철수와 영희가 서로 미는 동안 동일 직선 상에서 반대 방향으로 운동한다. 철수와 영희가 서로 미는 동안,
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

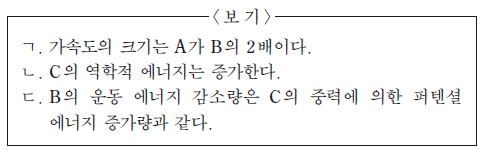

5. 그림은 질량이 각각 2m, 2m, m인 물체 A, B, C 가 실로 연결된 채 운동을 하다가 A와 B를 연결하고 있던 실이 끊어진 후 A, B, C가 등가속도 운동을 하고 있는 것을 나타낸 것이다.
B가 점 P에서 점 Q까지 이동하는 동안, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 모든 마찰과 공기 저항은 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

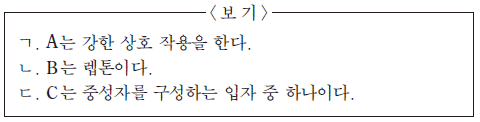

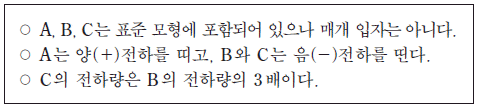

6. 다음은 입자 A, B, C에 대한 자료이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

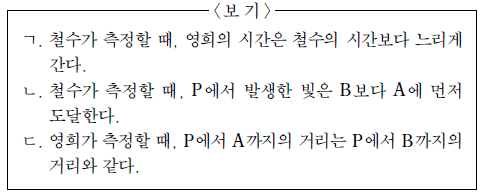

7. 그림은 철수가 탄 우주선이 영희에 대해 0.5 c 로 등속도 운동하는 모습을 나타낸 것이다. 광원 P에서 발생한 빛은 영희가 측정하였을 때 점 A, B에 동시에 도달하였다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, c 는 빛의 속력이고, A, P, B는 동일 직선 상에 있다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

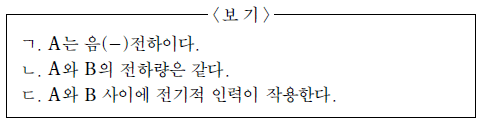

8. 그림은 고정되어 있는 두 점전하 A, B 주위의 전기력선을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ

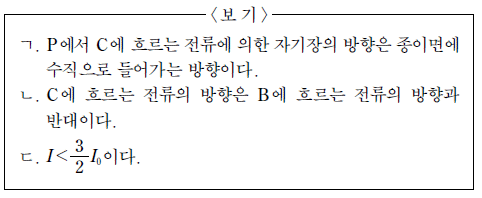

9. 그림과 같이 반지름 a인 원형 도선 A와 무한히 긴 직선 도선 B, C 에 전류가 흐르고 있다. 종이면에 고정되어 있는 A, B, C에 흐르는 전류의 세기는 각각 I0, I0, I 이고, A의 중심 P에서 자기장은 0 이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

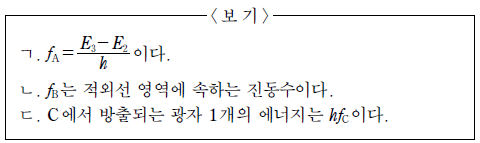

10. 그림은 보어의 수소 원자 모형에서 에너지 준위 사이에서 일어나는 전자의 전이 A, B, C를 나타낸 것이다. A, B, C에서 방출되는 빛의 진동수는 각각 fA, fB, fC 이고, fA 는 가시광선 영역에 속하는 진동수이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, h 는 플랑크 상수이다.)
- ㄱ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

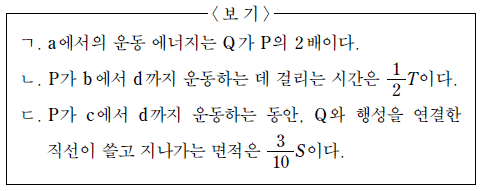

11. 그림과 같이 질량이 각각 m, 2m인 위성 P, Q가 행성을 한 초점으로 하는 타원 궤도를 따라 운동하고 있다. P의 공전 주기 T동안, P와 행성을 연결한 직선이 쓸고 지나가는 면적은 S 이다. P가 a 에서 b 까지 운동하는 데 걸리는 시간은 1/5T 이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 점 O는 타원의 중심이고, P, Q에는 행성에 의한 만유인력만 작용한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

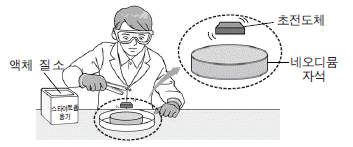

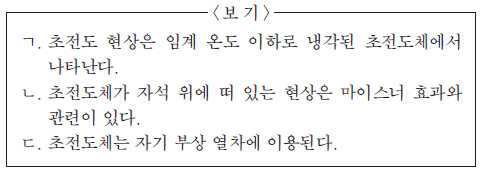

12. 그림은 스타이로폼 용기에 담긴 액체 질소를 이용하여 냉각시킨 초전도체를 네오디뮴 자석 위에 올려놓았을 때, 초전도체가 자석 위에 떠 있는 모습을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

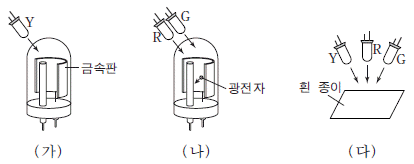

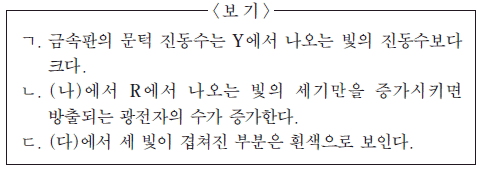

13. 그림 (가)는 광전관의 금속판에 노란색 발광 다이오드(LED)Y를 비추는 것을, (나)는 빨간색 발광 다이오드 R와 초록색 발광 다이오드 G를 (가)와 동일한 광전관의 금속판에 비추는 것을 나타낸 것이다. (가)에서는 광전자가 방출되지 않았지만 (나)에서는 광전자가 방출되었다. 그림 (다)는 흰 종이에 Y, R, G를 동시에 비추는 것을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

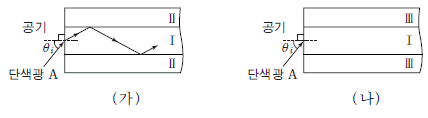

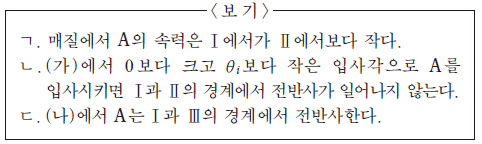

14. 그림 (가)와 같이 단색광 A를 공기에서 매질Ⅰ로 입사각 øi로 입사시켰더니, 전반사하며 매질 Ⅰ 내에서 진행하였다. 그림 (나)는 (가)에서 매질Ⅱ를 매질Ⅲ으로 바꾸어 A를 입사각 øi로 입사 시킨 모습을 나타낸 것이다.Ⅲ의 굴절률은Ⅱ의 굴절률보다 작다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

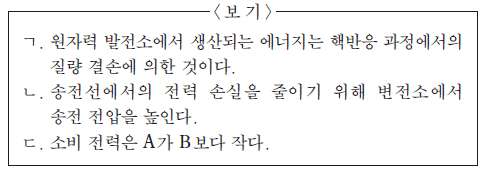

15. 그림은 원자력 발전소에서 생산한 전기 에너지가 가정에서 비되기까지의 과정을 모식적으로 나타낸 것이다. 가정에서 항값이 각각 R, 2R 인 가전제품 A, B를 사용한다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

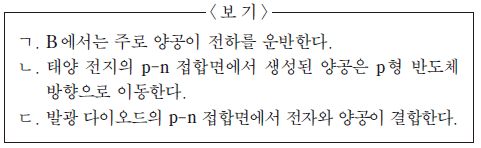

16. 그림은 p형 반도체와 n형 도체를 접합하여 만든 태양 전지에 빛을 비추었을 때 태양 전지에 연결된 발광 다이오드(LED)에서 빛이 방출되는 것을 모식적으로 나타낸 것이다. 발광 다이오드의 A와 B는 p 형 반도체와 n 형 반도체 중 하나이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

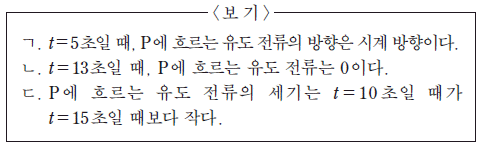

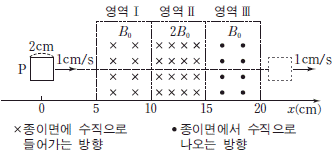

17. 그림과 같이 정사각형 금속 고리 P가 1cm/s의 속력으로 x축에 나란하게 등속도 운동하여 자기장 영역 Ⅰ, Ⅱ, Ⅲ을 통과한다. t =0 일 때, P 의 중심의 위치는 x =0 이다. Ⅰ, Ⅱ, Ⅲ에서 자기장의 세기는 각각 B0, 2B0, B0 으로 균일하다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

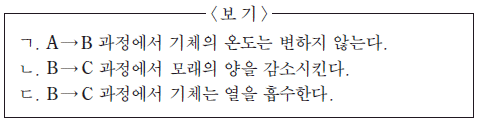

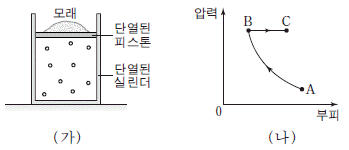

18. 그림 (가)는 단열된 실린더에 일정량의 이상 기체가 들어 있고, 모래가 올려진 단열된 피스톤이 정지해 있는 모습을 나타낸 것이다. 그림 (나)는 (가)에서 피스톤 위의 모래의 양을 조절하거나 기체에 열을 가하여 기체의 상태를 A→B→C를 따라 변화시킬 때, 압력과 부피를 나타낸 것이다. A→B는 단열 과정이고, B→C는 등압 과정이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 대기압은 일정하고, 실린더와 피스톤 사이의 마찰은 무시한다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
19. 그림과 같이 단면적이 변하는 수평인 관에 밀도가 r인 액체가 점 P에서 속력 v 로 흐를 때 유리관 A, B의 액체 표면의 높이는 같다. 이때 A에는 질량이 m인 추가 피스톤 위에 놓여 있다. A, B의 단면적은 S로 같고, 점 P와 점 Q에서 관의 단면적은 각각 5 S, 3 S 이며, P와 Q의 높이는 같다.
v 는? (단, 중력 가속도는 g이고, 대기압은 일정하고, 피스톤의 질량과 마찰은 무시하며, 액체는 베르누이 법칙을 만족한다.)
-
CBT문제은행AI2023-04-16 09:18
액체가 베르누이 법칙을 만족하므로, 액체의 속력이 증가하면 액체의 압력은 감소한다. 따라서 P에서의 압력이 Q에서의 압력보다 작다. 이때 A와 B의 액체 표면의 높이가 같으므로, A와 B의 압력이 같다. 따라서 A 위에 있는 추가 피스톤은 액체의 압력에 의해 아래로 밀려난다. 이때 피스톤의 무게는 무시하므로, 피스톤 위에 있는 액체의 무게와 액체의 압력이 평형을 이루어야 한다. 이를 수식으로 나타내면 다음과 같다.
m g + S (5S - 3S) r g = S (5S - h) r v^2/2 + m g + S (5S - h) r g
여기서 h는 A 위에 있는 추가 피스톤의 높이이다. 이를 정리하면,
v^2 = 2 g (5S - h - 3S)
A와 B의 액체 표면의 높이가 같으므로, A 위에 있는 추가 피스톤의 높이는 액체의 밀도와 추가 피스톤의 질량에 의해 결정된다. 따라서 h는 v와 무관하다. 따라서 v^2는 일정하므로, v는 5S와 3S의 크기에만 영향을 받는다. 따라서 v는 "
"이다.

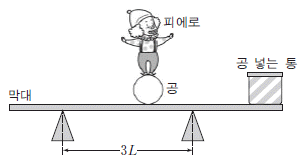

20. 그림과 같이 피에로가 받침대 위에 놓인 수평인 막대 위의 공 위에 서 있다. 받침대 사이의 거리는 3L이고, 공 넣는 통은 막대 위에 고정되어 있다. 수평으로 평형을 유지하며 피에로가 공 위에 서 있을 수 있는 가장 왼쪽 지점과 가장 오른쪽 지점 사이의 거리는 4 L 이다. 막대와 통의 질량의 합은 m1 이고, 피에로와 공의 질량의 합은 m2 이다.
m1:m2는?
- 1：5
- 1：4
- 1：3
- 2：5
- 2：3
