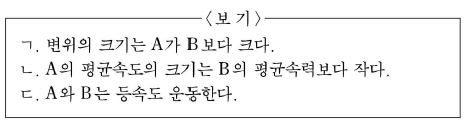

2. 그림은 일정한 속력으로 원형 트랙을 달리는 자동차 A, B가 0초일 때 각각 P 지점과 Q 지점을 통과하는 것을 나타낸 것이다. 10초일 때 A는 P에서 Q에, B는 Q에서 P에 각각 도달하였다.

0초부터 10초까지 A, B의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

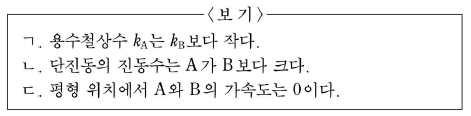

4. 그림은 질량이 같은 물체 A, B가 벽면에 고정된 용수철에 매달려 마찰이 없는 수평면에서 단진동하는 것을 나타낸 것이다. 평형위치에서 A, B의 속력은 각각 v, 2v이고 진폭은 모두 L 이며, 용수철상수는 각각 k_A, k_B이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 용수철의 질량과 공기 저항은 무시한다.) [3점]

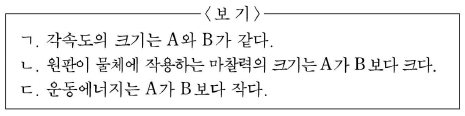

6. 그림은 마찰이 있는 수평한 원판에 놓인 물체 A, B가 미끄러지지 않고 원판과 함께 일정한 주기로 회전하는 것을 나타낸 것이다. A, B는 원판의 중심에서 각각 2r , r만큼 떨어져 있고, 질량은 m, 2m 이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물체의 크기는 무시한다.)

8. 그림과 같이 저항값이 R_A, R_B인 니크롬선을 동일한 상자 A, B안에 각각 설치한 후, 같은 몰수의 이상기체를 넣고, 전압이 일정한 전원 장치에 연결하였다. 표는 가열하기 전과 일정 시간 동안 가열한 후 A, B 내부의 압력을 나타낸 것이다. A, B는 밀폐되었고 단열되었으며 변형되지 않는다. 가열 후 A, B의 이상기체의 내부에너지는 각각 U_A, U_B이다.

U_A : U_B와 R_A : R_B를 바르게 짝지은 것은? (단, 저항에서 발생한 열은 모두 이상기체에 흡수되고, 온도에 따른 저항의 변화는 무시한다.) (순서대로 U_A : U_B, R_A : R_B) [3점]

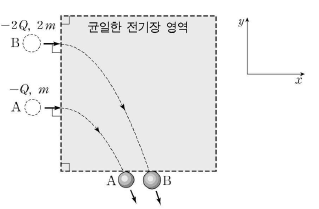

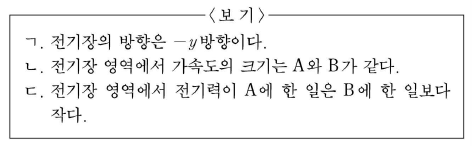

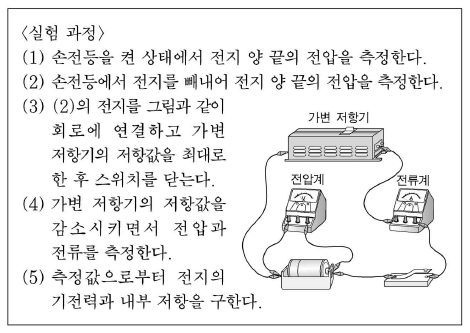

10. 그림과 같이 음(-)전하 A, B가 균일한 전기장 영역의 전기장에 수직인 +x방향으로 입사하여 xy평면에서 점선을 따라 운동하였다. A, B의 질량은 각각 m, 2m 이고, 전하량은 -Q, -2Q 이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, A, B의 크기, A와 B 사이에 작용하는 힘, 중력, 전자기파 발새은 무시한다.)

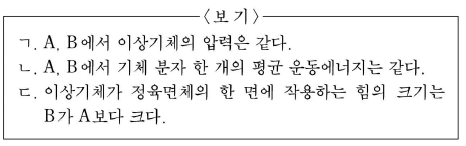

12. 그림과 같이 부피가 같은 정육면체 A, B의 내부에 질량이 m, 2m인 이상기체의 분자가 각각 N개씩 들어 있다. A, B의 내부 온도는 같다. 옳은 것을 모두 고른 것은?

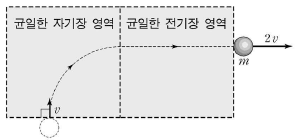

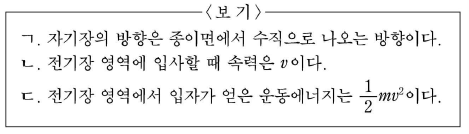

14. 그림은 종이면에 수직인 균일한 자기장 영역에 양(+)전하로 대전된 질량 m인 입자가 입사하여 자기장 영역을 통과한 후 균일한 전기장 영역을 통과한 것을 나타낸 것이다. 자기장 에 입사할 때의 속력은 v이고 전기장에서 빠져 나올 때의 속력은 2v이다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 입자의 크기, 중력, 전자기파의 발생은 무시한다)

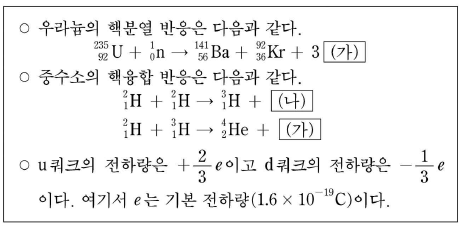

16. 다음은 우라늄의 핵분열, 수소의 핵융합, 쿼크에 대한 설명이다.

(가)와 (나)에 들어갈 입자의 쿼크 조합을 바르게 짝지은 것은? (순서대로 가, 나)

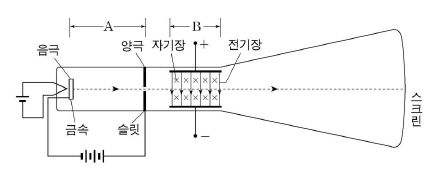

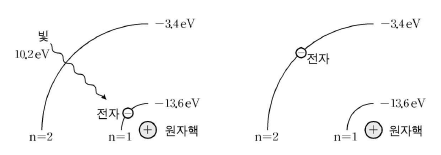

18. 그림은 전자의 비전하 측정 장치를 나타낸 것이다. 음극에서 방출되는 전자는 영역 A의 슬릿과 영역 B를 통과하여 스크린의 중앙에 도달한다.

이에 대해 옳게 말한 사람은 <보기>에서 모두 고른 것은?

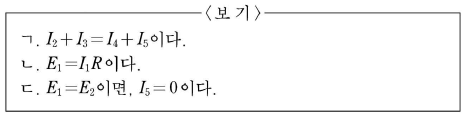

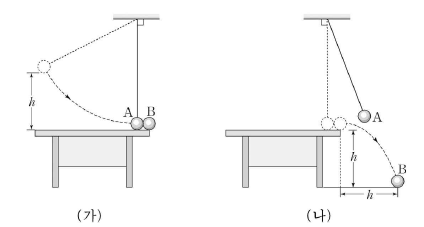

20. 그림은 저항값이 R 인 세 개의 저항과 기전력이 각각 E₁, E₂인 두 개의 전지로 구성된 회로를 나타낸 것이다. I₁, I₂, I₃, I₄, I₅는 각 저항과 점 a, b에 흐르는 전류의 세기를 나타낸 것이다.

이 회로에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전지의 내부 저항은 무시한다.) [3점]
