1. 그림과 같이 수직으로 교차하는 고속도로의 중앙 O점을 중심으로 대칭인 원형 도로가 있다. 두 자동차A, B가 O점을 동시에 스쳐 지나간 후 점선을 따라 진행하여 A는 P점, B는 Q 점을 동시에 통과하였다. A 가 O 점을 지난 순간부터 P 점에 도달하는 데 걸린 시간은 t 이고, 두 자동차의 속력은 일정하였다.

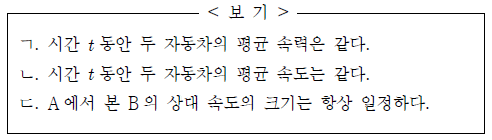

두 자동차의 운동에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 두 도로의 높이 차는 무시한다.) [3점]

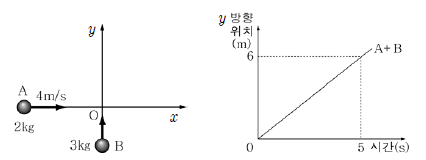

3. 그림은 질량이 각각 2 kg, 3 kg 인 물체 A, B 가 수평면 상에서 서로 수직으로 진행하는 것을 나타낸다. 두 물체는 O점에서 충돌한 후 한 덩어리가 되어 운동하였다. 그래프는 충돌 후 덩어리의 y 방향 위치를 시간에 따라 나타낸 것이다.

충돌 전 B의 속력과 충돌 후 덩어리의 운동량을 바르게 짝지은 것은? (단, 충돌 전 A의 속력은 4m/s이고, 수평면과의 마찰은 무시한다.) (순서대로 충돌 전 B의 속력, 충돌 후 덩어리의 운동량) [3점]

5. 물로켓은 그림과 같이 내부의 공기 압력으로 물을 분사하면서 그 반작용으로 앞으로 나간다. 발사한 물로켓이 떨어진 직후 페트병을 수거하여 보면 페트병 내부에 하얗게 안개가 발생한 것을 볼 수 있다.

이 현상을 가장 옳게 설명한 것은?

7. 지구 중심으로부터 반지름이 r인 궤도를 원운동하는 인공위성이 있다. 이 인공위성의 운동에너지가 E₀이다.

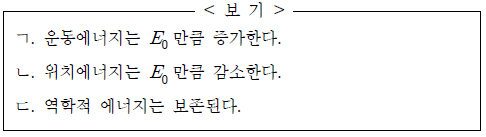

이 인공위성의 궤도 반지름이 1/2 r 로 감소하게 되었을 때, 인공위성의 에너지에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, 인공위성의 질량 변화는 무시한다.) [3점]

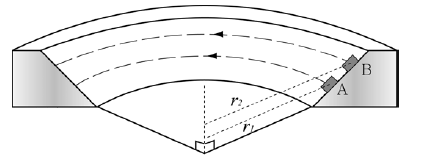

9. 그림은 경사각이 일정한 원형의 실험 장치에서 질량이 같은 두 물체A, B가 반지름이 r₁, r₂인 원을 따라 각각 등속 원운동하는 것을 나타낸다.

두 물체의 운동에 대한 옳은 설명을 <보기>에서 모두 고른 것은? (단, r₁ < r₂이고, 마찰은 무시한다.) [3점]

11. 그래프는 대전된 두 금속구 A, B 주위의 전위를 위치에 따라 나타낸 것이다.

이 그래프에 대한 옳은 설명을 <보기>에서 모두 고른 것은?

13. 그림은 전지의 기전력 E를 측정하기 위한 회로이다. 두 점 A, B 사이에는 굵기가 일정하고 길이가 24 cm 인 저항선이 연결되어 있다. 전압 V는 기전력 E보다 크고, G 는 검류계이다.

접점 P를 조절하여 검류계 G에 전류가 흐르지 않도록 하였더니 AP사이의 거리가 18cm로 되었다. 기전력 E의 크기는? [3점]

15. 그림과 같이 점선 내에는 종이면 뒤에서 앞으로 향하는 균일한 자기장 B가 중력 방향에 수직으로 작용하고 있다. 저항이 R, 질량이 m, 한 변의 길이가 l인 정사각형 모양의 구리선이 자기장의 방향과 직각을 이루면서 중력 방향으로 떨어질 때, 그림과 같이 된 순간부터 완전히 자기장을 벗어날 때까지 등속도로 운동하였다.

이 때, 구리선에 유도되는 전류의 방향과 구리선의 속력을 바르게 구한 것은? (단, 중력가속도는 g 로 일정하고 공기 저항은 무시한다.) (순서대로 유도 전류의 방향, 구리선의 속력) [3점]

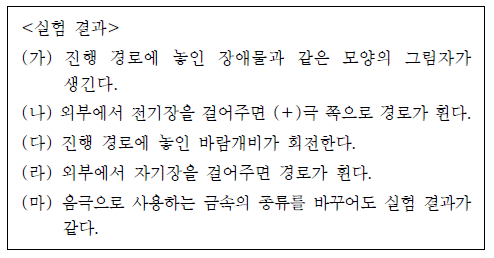

17. 다음은 진공 방전관을 이용하여 음극선의 성질을 알아보기 위한 여러 가지 실험의 결과이다.

실험 결과에 따른 음극선의 성질을 잘못 설명한 것은? (순서대로 실험 결과, 음극선의 성질)

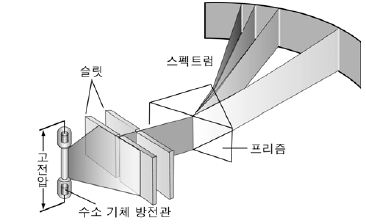

19. 수소 기체가 들어 있는 방전관에 고전압을 걸어주었을 때 나오는 빛을 프리즘으로 통과시켰더니 그림과 같이 여러 가지 선스펙트럼이 나왔다.

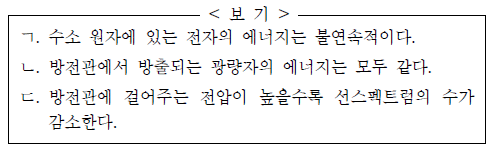

이 현상에 대한 옳은 설명을 <보기>에서 모두 고른 것은?
