2. 그림과 같이 질량이 같은 인공위성 A, B 가 반지름이 각각 r, 2r 인 원궤도를 따라 행성 주위를 등속 원운동하고 있다.

A의 물리량이 B의 물리량의 2배인 것을 <보기>에서 모두 고른 것은? (단, A, B에는 행성에 의한 만유인력만 작용한다.)

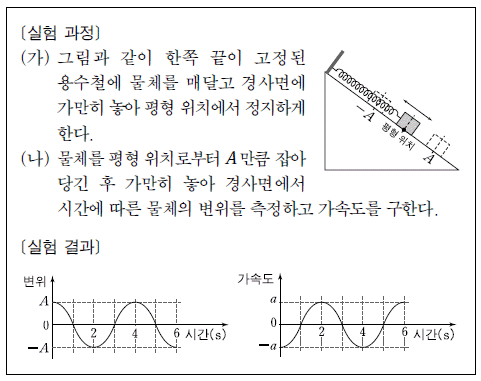

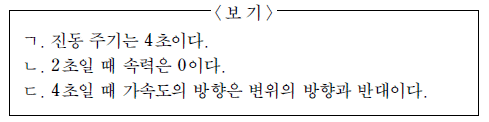

4. 다음은 마찰이 없는 경사면 위의 용수철에 연결된 물체의 운동에 관한 실험이다.

이 물체의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?

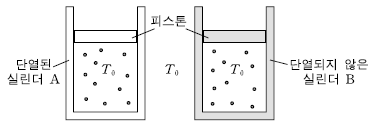

6. 그림은 단열된 실린더 A와 단열되지 않은 실린더 B에 같은 몰수의 이상기체가 들어 있는 것을 나타낸 것이다. A, B에 들어 있는 이상기체의 부피, 압력은 서로 같고, A, B의 내부와 외부의 온도는 T₀ 으로 같다. A, B의 피스톤의 단면적과 질량은 같다.

질량이 같은 추를 각각 A, B의 피스톤 위에 가만히 올려놓은 후 피스톤이 모두 정지하였을 때, A, B의 기체의 물리량이 같은 것을 <보기>에서 모두 고른 것은? (단, 실린더와 피스톤 사이의 마찰은 무시한다.)

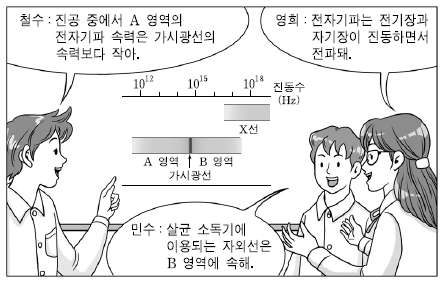

8. 그림은 전자기파를 진동수에 따라 분류한 것을 보고 철수, 영희, 민수가 대화하는 모습을 나타낸 것이다.

옳게 말한 사람을 모두 고른 것은?

10. 그림과 같이 마찰이 없는 수평면 위에서 물체 A, B가 O점을 중심으로 반지름이 각각 r, 2r 인 원궤도를 따라 등속 원운동한다. O와 A는 실_OA 로, A와 B는 실_AB로 연결되어 있다. A와 B의 질량은 같고, 회전하는 동안 O, A, B 는 일직선을 이룬다.

실_OA 가 A를 당기는 힘의 크기를 T₁, 실_AB 가 B를 당기는 힘의 크기를 T₂라 할 때, T₁ : T₂ 는? (단, 물체의 크기, 실의 질량, 공기 저항은 무시한다.) [3점]

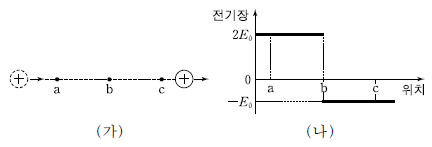

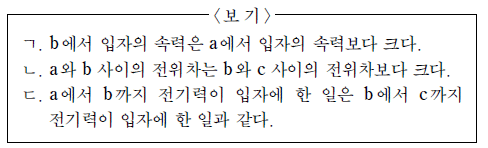

12. 그림 (가)와 같이 양(+)으로 대전된 입자가 오른쪽으로 직선 운동하였다. 점 a, b, c 는 입자의 운동 경로상의 위치를 나타낸 것이고, a, b 사이의 거리와 b, c 사이의 거리는 같다. 그림 (나)는 (가)의 입자의 운동 경로상의 전기장을 위치에 따라 나타낸 것이다. 오른쪽을 양(+)의 방향으로 한다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전기력 이외의 다른 힘과 전자기파의 발생은 무시한다.) [3점]

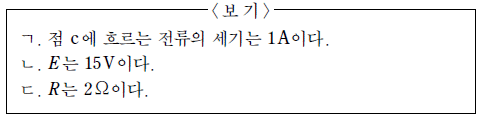

14. 그림과 같이 저항값이 2 Ω, 3Ω, 5Ω, R 인 저항과 기전력이 13V, E인 전지를 이용하여 회로를 구성하였다. 점 a, b 에 흐르는 전류의 세기는 각각 2A, 1A이다.

이 회로에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전지의 내부 저항은 무시한다.) [3점]

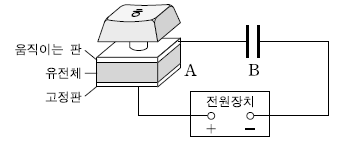

16. 그림은 평행판 축전기 A를 이용한 컴퓨터 자판, 전압이 일정한 전원장치, 축전기 B로 구성된 회로를 나타낸 것이다. 자판을 누르면 움직이는 판과 고정판 사이의 거리가 줄어든다.

자판을 눌렀을 때, A, B에서 일어나는 변화를 누르기 전과 비교하여 설명한 것으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]

18. 다음은 탄소의 동위원소 원자핵이 질소 원자핵으로 변환되는 핵 반응식이다.

그림과 같이 원자핵 와 가 같은 속력으로 균일한 자기장 영역에 각각 입사하여 서로 다른 원궤도를 따라 운동하였다.

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 전자기파의 발생은 무시한다.) [3점]

20. 그림과 같이 지면과 수직인 축의 한 점에 연결된 실에 매달린 물체가 지면으로부터 높이 r 를 유지하며 반지름이 r 인 원궤도를 따라 등속 원운동했다. 실이 끊어지자 물체는 포물선 경로로 운동하여 축과 지면이 만나는 O점으로부터 2r 만큼 떨어진 지면의 한 지점에 도달했다.

원운동하는 동안 이 물체의 각속도는? (단, 중력가속도는 g 이고, 공기 저항과 물체의 크기는 무시한다.) [3점]
