1. 그림은 다람쥐가 도토리를 주우며 점 P, Q를 지나 이동하는 경로를 나타낸 것이다.

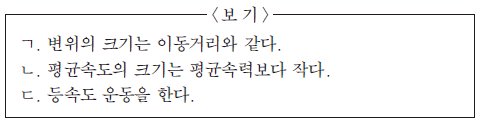

P에서부터 Q까지, 이 다람쥐의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

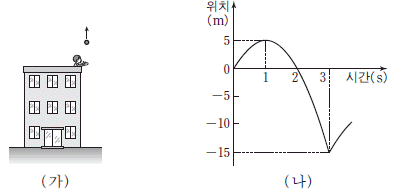

2. 그림 (가)는 건물 옥상에서 철수가 던진 물체가 연직 운동하는 모습을 나타낸 것이고, 그림 (나)는 철수가 물체를 던진 지점으로부터 물체의 위치를 시간에 따라 나타낸 것이다.

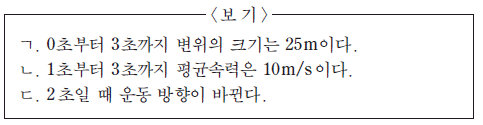

이 물체의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
3. 그림과 같이 철수와 영희가 기준선으로부터 같은 높이에서 각각 고리 A, B를 지면에 대해 수평 방향으로 던졌더니 A는 막대 앞에 떨어졌고, B는 막대에 걸렸다.

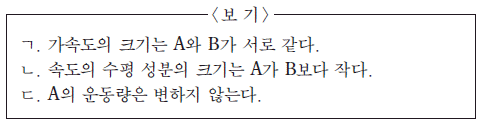

A, B가 던져진 순간부터 지면에 도달할 때까지, A와 B의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 고리의 크기와 공기 저항은 무시한다.)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ
4. 그림은 마찰이 없는 수평인 실험대에서 질량이 같은 세 물체 A, B, C가 각각 일정한 속력 v, 2v, v로 점 O를 향해 직선 운동하는 모습을 나타낸 것이다. A와 C는 동일 직선상에서 운동한다.

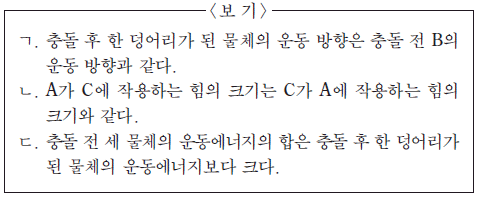

O에서 A, B, C가 동시에 충돌하여 한 덩어리가 되었을 때, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 공기 저항과 물체의 크기는 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
5. 시간 t0일 때부터, 철수와 영희 사이의 거리가 처음으로 최소가 되는 데 걸리는 시간은? (5번 공통지문 문제)
- 1/4 T
- 1/3 T
- 1/2 T
- 2/3 T
- T
6. 그림은 반지름 R, 질량 M인 지구의 표면으로부터 거리 h 만큼 떨어진 위성이 지구를 중심으로 등속 원운동하는 모습을 나타낸 것이다. 이 위성의 속력은 v이고, 공전 주기는 T 이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 만유인력상수는 G이고, 위성의 크기는 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
7. 그림은 마찰이 없는 일직선상에서 운동하는 두 물체 A(실선), B(점선)의 위치를 시간에 따라 나타낸 것이다. A와 B는 시간 t일 때 충돌한다.
A와 B 사이의 반발계수는?
- 5/6
- 4/5
- 3/4
- 2/5
- 1/3
8. 그림 (가), (나)와 같이 용수철에 연결되어 있는 두 물체 A, B를 잡아당겼다가 놓았더니 A, B가 마찰이 없는 수평면과 마찰이 있는 수평면에서 각각 운동하고 있다.

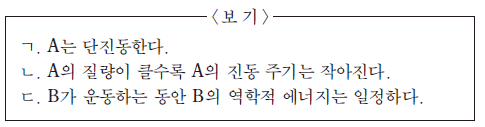

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 공기 저항과 용수철의 질량은 무시한다.)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ

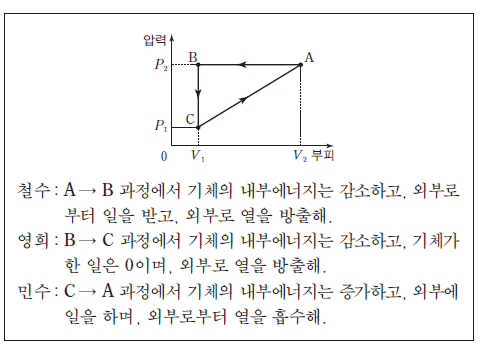

9. 다음은 일정량의 이상기체의 상태가 그림과 같이 A → B → C → A를 따라 변하는 과정에서, 이 이상기체에 대해 철수, 영희, 민수가 설명한 내용이다.
각 과정에 대해 옳게 설명한 사람을 모두 고른 것은? [3점]
- 철수
- 영희
- 민수
- 철수, 영희
- 철수, 영희, 민수
10. 그림과 같이 민수가 용수철에 연결된 두 물체 A, B를 두 손으로 잡고 있다. 용수철은 원래 길이에서 10cm만큼 늘어나 있다. A와 마찰이 있는 수평면 사이의 정지마찰계수는 0.4 이다. 용수철상수는 100N/m이고, A와 B의 질량은 각각 5kg, 1kg이다.
동시에 두 물체를 가만히 놓았을 때, 이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력가속도는 10m/s2이고, 용수철의 질량과 공기 저항은 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
11. 그림은 이상기체가 들어 있는 실린더를 나타낸 것이다. 이상기체의 압력과 부피는 각각 P0과 V0 이다.
실린더와 피스톤을 통한 열 출입 없이 피스톤을 이동시켜 실린더 내부의 부피를 증가시켰을 때, 이 이상기체의 압력과 부피의 관계를 가장 적절하게 나타낸 것은? (단, 그래프의 점선은 등온 곡선이고, 실린더와 피스톤 사이의 마찰은 무시한다.)
-
CBT문제은행AI2023-04-16 09:22
답은 "
" 이다. 이상기체의 상태방정식인 PV=nRT에서 온도가 일정하므로, 등온 곡선은 P와 V의 비례 관계를 나타낸다. 따라서 부피가 증가하면 압력은 감소하게 되어 등온 곡선 위를 따라 이동하게 된다. 이에 따라 그래프는 ""와 같이 나타난다.
12. 그림은 열기관이 고열원으로부터 Q1의 열을 흡수하여 W의 일을 하고, 저열원으로 Q2의 열을 방출하는 것을 모식적으로 나타낸 것이다.

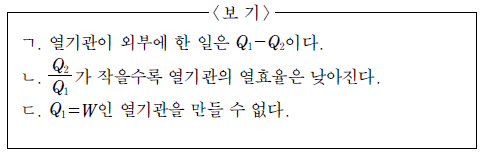

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

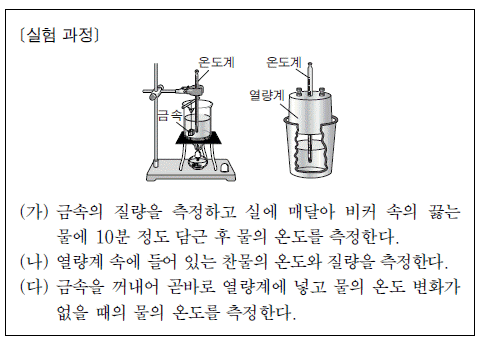

13. 다음은 열량계를 이용하여 금속의 비열을 측정하는 실험 과정이다.

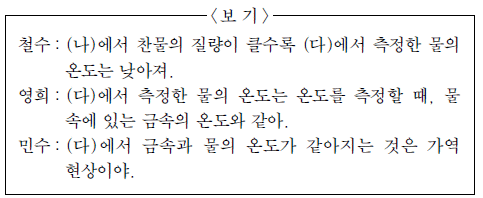

이에 대해 옳게 말한 사람을 <보기>에서 모두 고른 것은? [3점]
- 철수
- 영희
- 민수
- 철수, 영희
- 철수, 민수

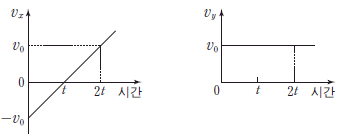

14. 그림은 +x방향으로 균일한 전기장이 걸린 xy평면에서 운동하는 대전 입자의 x, y축 방향의 속도 성분 vx, vy를 각각 시간에 따라 나타낸 것이다.

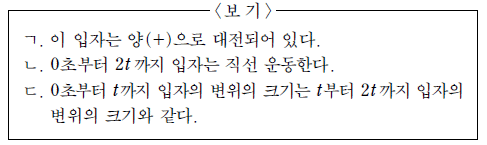

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 중력은 무시한다.)
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
15. 그림은 물체 A를 수평면으로부터 높이 2h인 곳에서 가만히 놓는 순간, 물체 B가 높이 h인 곳에서 수평 방향에 대해 각 45°로 속력 v 로 동시에 던져진 모습을 나타낸 것이다. A와 B는 질량이 서로 같고, 동시에 높이 h인 지점을 통과하였다.

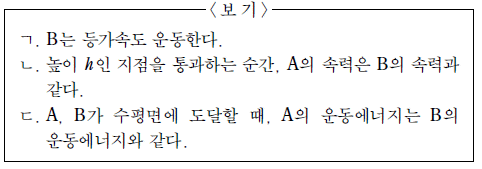

B가 던져진 순간부터 수평면에 도달할 때까지, A와 B의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 공기 저항과 물체의 크기는 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
16. A와 B가 가만히 놓인 순간부터 t초까지,Ⅰ에서 전기력이 A에 한 일을 WA, Ⅱ에서 전기력이 B에 한 일을 WB라고 할 때, WA : WB는? (단, 중력과 전자기파 발생은 무시한다.) (17번 공통지문 문제)
- 1 : 1
- 1 : 2
- 1 : 4
- 2 : 1
- 4 : 1
17. 그림 (가)와 같이 이상기체가 들어 있는 실린더가 열전달이 잘되는 금속판에 의해 두 부분 A, B로 나뉘어졌다. 금속판은 고정 되어 있으며, A와 B 부분의 이상기체의 온도는 서로 같다. (가)의 피스톤 위에 추를 가만히 놓았더니 그림 (나)와 같이 피스톤이 정지하고, A와 B의 이상기체의 온도가 같아졌다. 이 과정에서 실린더와 피스톤을 통한 열 출입은 없다.

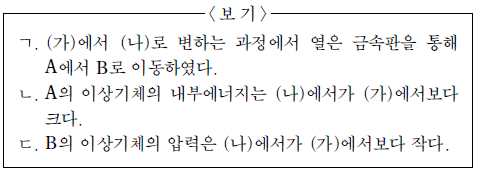

A와 B의 이상기체에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 실린더와 피스톤 사이의 마찰은 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ

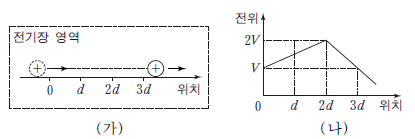

18. 그림 (가)와 같이 전기장 영역에서 양(+)으로 대전된 입자가 오른쪽으로 직선 운동하였다. 그림 (나)는 (가)의 전기장 영역에서 위치에 따른 전위를 나타낸 것이다.

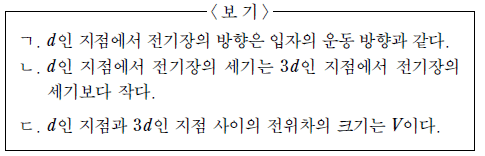

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
