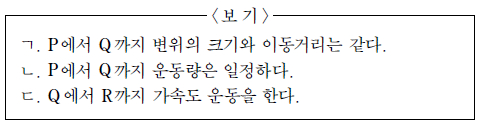

1. 그림과 같이 철수가 물체를 가만히 놓았더니 물체가 동일 연직면상의 점 P, Q, R를 차례대로 지나 운동하였다.

물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

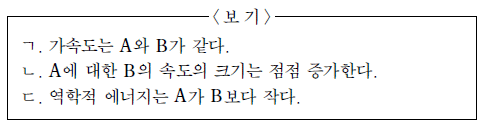

3. 그림은 수평면으로부터 높이 h인 지점에서 물체 A를 가만히 놓는 동시에 물체 B를 수평 방향으로 던지는 것을 나타낸 것이다. A와 B의 질량은 서로 같다.

A와 B가 수평면에 도달할 때까지, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 저항과 물체의 크기는 무시한다.)

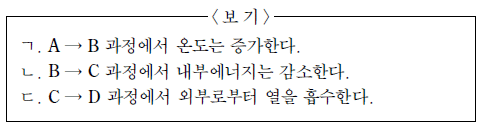

5. 그림은 일정량의 이상기체 상태가 A → B → C → D를 따라 변화할 때 압력과 부피의 관계를 나타낸 것이다. A → B 는 정압 과정, B → C는 단열 과정, C → D는 등온 과정이다.

이 이상기체에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

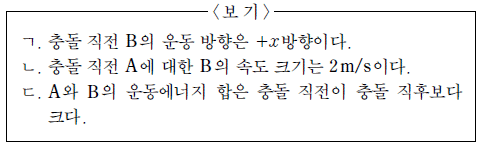

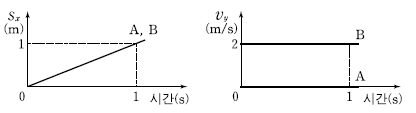

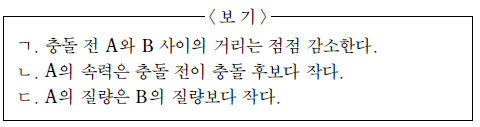

7. 그림은 마찰이 없는 수평면에서 질량이 같은 두 물체 A, B가 등속도 운동을 하다 서로 충돌하여 운동할 때, 충돌 후 충돌 지점으로부터 A, B의 위치의 x 성분 s_x와 속도의 y 성분 v_y를 각각 시간에 따라 나타낸 것이다. 충돌 전 A는 속력 2m/s 로 +y 방향으로 운동하였다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기는 무시한다.) [3점]

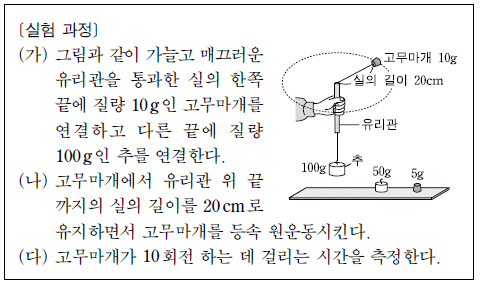

9. 다음은 원운동하는 물체의 회전 주기를 통해 물체에 작용하는 구심력을 알아보는 실험 과정의 일부이다.

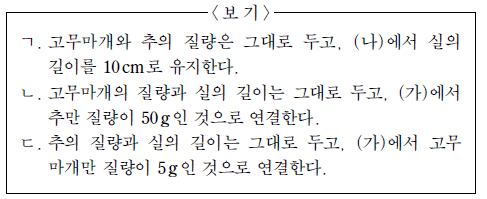

(다)에서 고무마개가 10 회전 하는 데 걸리는 시간을 증가시키는 방법으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

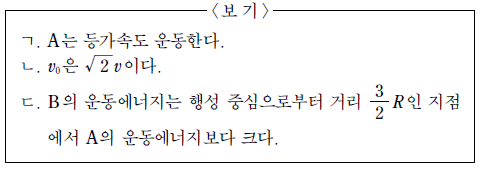

11. 그림은 반지름 R 인 행성 표면에서 속력 v₀ 으로 던져진 물체 A 가 행성으로부터 멀어지는 방향으로 직선 운동하고, 물체 B는 행성 중심으로부터 반지름 2R 인 원궤도를 따라 속력 v 로 등속 원운동하는 것을 나타낸 것이다. 행성 중심으로부터 거리 2 R 인 지점에서 A의 속력은 0 이고, A와 B의 질량은 서로 같다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 B에는 행성에 의한 만유인력만 작용한다.) [3점]

13. 그림은 일정량의 이상기체 상태가 A → B → C를 따라 변화할 때 부피와 온도의 관계를 나타낸 것이다.

이 이상기체의 압력과 부피의 관계를 가장 적절하게 나타낸 것은?

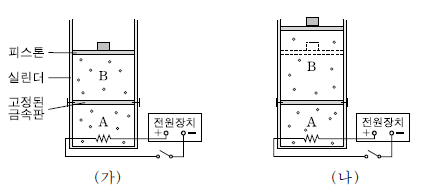

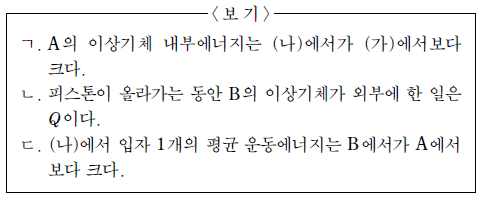

15. 그림 (가)는 실린더에 들어 있는 일정량의 이상기체가 열전달이 잘되는 금속판에 의해 두 부분 A, B로 나뉜 것을 나타낸 것이다. 금속판은 고정되어 있으며, A와 B의 이상기체 온도는 서로 같다. 그림 (나)는 (가)의 A의 이상기체에 일정 시간 동안 열을 Q만큼 가했더니 피스톤이 올라가 정지한 것을 나타낸 것이다. 이때 A와 B의 이상기체 온도는 서로 같다.

A와 B의 이상기체에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 피스톤과 실린더를 통한 열 출입은 없다.) [3점]

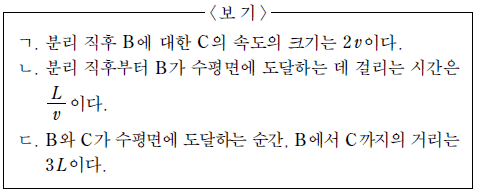

17. 그림은 질량 2m인 물체 A가 속력 2v 로 수평면에 대해 60°의 각을 이루며 던져지는 것을 나타낸 것이다. A 는 속력이 v가 되는 순간 질량 m인 두 물체 B와 C로 분리된다. A가 던져진 순간부터 분리되는 순간까지 A의 변위의 수평 방향 성분 크기는 L 이다. B는 A의 운동 경로를 따라 A가 던져진 지점으로 되돌아온다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 공기 저항과 물체의 크기는 무시한다.) [3점]

19. v 는?(19번 공통지문 문제)
