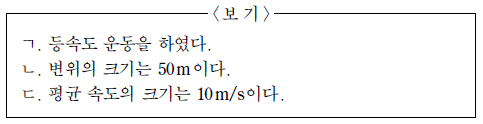

1. 그림은 점 A 에 정지해 있던 자동차가 5초일 때 점 B에 도착하는 운동 경로를 xy 좌표 평면에 나타낸 것이다.

0초부터 5초까지 자동차의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

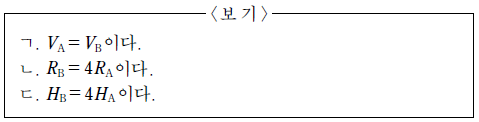

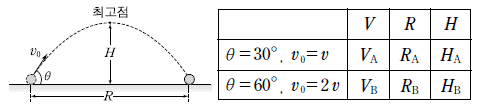

3. 그림은 수평면과 이루는 각 q , 속력 v₀ 으로 던져진 물체가 포물선 운동을 하는 것을 나타낸 것이다. 표는 θ와 v₀을 바꿔 가며 물체를 던질 때 최고점에서의 속력 V, 수평 도달 거리 R, 최고점의 높이 H를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기는 무시한다.) [3점]

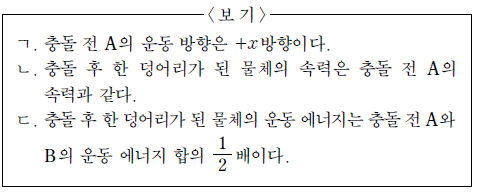

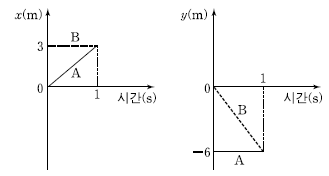

5. 그림은 마찰이 없는 xy평면에서 운동하는 질량 2kg인 물체 A와 질량 1kg인 물체 B가 충돌하기 직전까지 위치의 x, y 성분을 시간에 따라 나타낸 것이다. 1초일 때 충돌한 A와 B는 한 덩어리가 되어 등속도 운동을 한다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

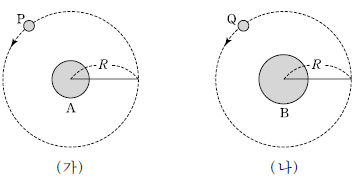

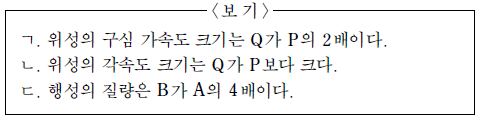

7. 그림 (가), (나)와 같이 위성 P, Q가 각각 행성 A, B를 중심으로 궤도 반지름 R 인 등속 원운동을 하고 있다.

P의 공전 주기가 Q의 공전 주기의 2배일 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

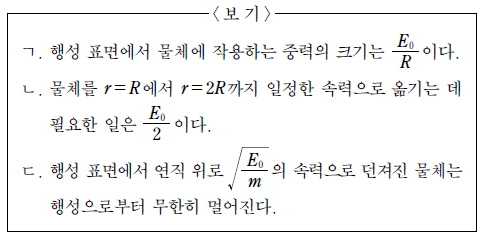

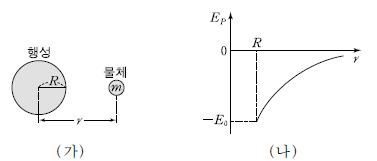

9. 그림 (가)는 반지름 R 인 행성과 질량 m인 물체가 거리 r 만큼 떨어져 있는 것을 나타낸 것이고, (나)는 r 에 따른 물체의 만유 인력에 의한 위치 에너지 E_p 를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 행성의 자전과 물체의 크기는 무시한다.)

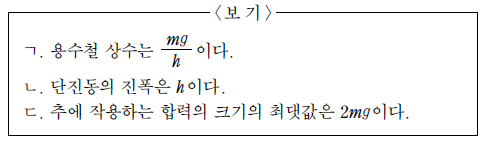

11. 그림 (가)는 질량 m인 추가 용수철에 매달려 정지해 있는 것을 나타낸 것이다. 용수철은 원래 길이보다 h 만큼 늘어나 있다. 그림 (나)는 (가)의 상태에서 추를 높이 h 만큼 올려 손으로 잡고 있는 모습을 나타낸 것이다.

(나)에서 가만히 놓여진 추가 단진동을 할 때, 이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g 이다.)

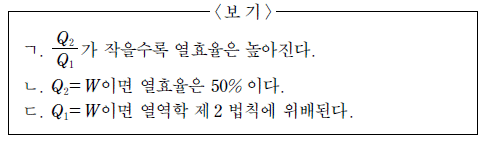

13. 그림은 고열원에서 Q₁의 열을 흡수하여 W의 일을 하고 저열원으로 Q₂ 의 열을 방출하는 열기관을 모식적으로 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

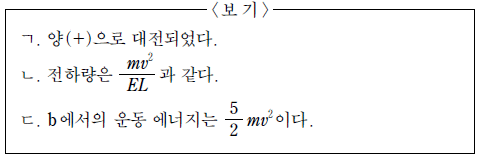

15. 그림과 같이 수평면 상의 a 지점에서 속력 v로 +y방향으로 던져진 질량 m인 점전하가 포물선 운동을 하여 b 지점에 도달하였다. 전기장은 세기가 E 로 균일하고 방향은 +x방향이다.

점전하에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

17. 그림과 같이 길이가 L 인 실에 매달려 연직선에 대해 q 의 각을 이루며 정지해 있는 물체 A, B 를 동시에 가만히 놓아 최하점에서 충돌시킨다. A, B 의 질량은 각각 m, 2m이고, 반발 계수는 0.2 이다.

첫 번째 충돌에 의해 A, B가 최하점으로부터 올라가는 최고 높이를 각각 h_A, h_B라 할 때, 는? (단, A, B는 동일 연직면에서 운동하고, 공기 저항과 물체의 크기는 무시한다.) [3점]

19. 그림은 질량 m인 물체 A, 질량 2m인 물체 B 가 지면에 대해 수직으로 세워진 원뿔의 마찰이 없는 안쪽 면에서 각각 등속 원운동을 하는 것을 나타낸 것이다. 역학적 에너지는 A가 B의 2 배이다.

A 의 원운동 주기를 T 라 할 때, B 의 원운동 주기는? (단, 지면에서 물체의 중력에 의한 위치 에너지는 0 이다.)
