수능(물리II) 필기 기출문제복원 (2011-11-10)

수능(물리II) 2011-11-10 필기 기출문제 해설

이 페이지는 수능(물리II) 2011-11-10 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

수능(물리II)
(2011-11-10 기출문제)

목록

1과목: 과목구분없음

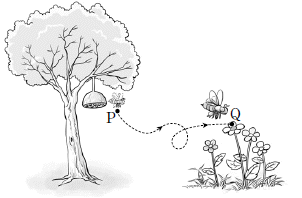

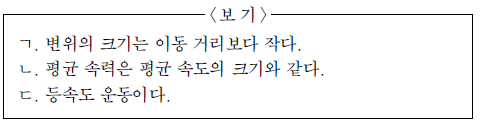

1. 그림과 같이 벌이 점 P에서 점 Q까지의 곡선 경로를 따라 운동하였다.

P에서 Q까지 벌의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 변위는 시작점과 끝점을 잇는 최단 거리(직선 거리)인 반면, 이동 거리는 실제로 움직인 경로의 총 길이입니다.
    벌이 곡선 경로로 운동했으므로 변위의 크기는 이동 거리보다 작습니다.


    오답 노트
    평균 속력은 평균 속도의 크기와 같다: 평균 속력은 (총 이동 거리/시간)이고, 평균 속도의 크기는 (변위의 크기/시간)이므로 서로 다릅니다.
    등속도 운동이다: 경로가 곡선이므로 방향이 계속 변하는 가속도 운동입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

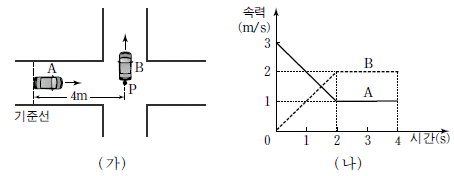

2. 그림 (가)와 같이 자동차 A가 기준선을 통과하는 순간, 점 P에 정지해 있던 자동차 B가 출발한다. 기준선과 P 사이의 거리는 4m이고, A, B는 서로 수직인 방향으로 직선 운동한다. 그림 (나)는 A, B의 속력을 시간에 따라 나타낸 것이다.

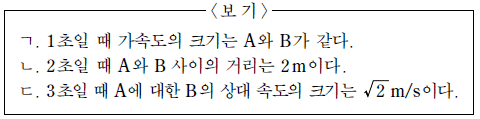

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 B의 크기는 무시한다.) [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 속력-시간 그래프의 기울기는 가속도, 면적은 이동 거리임을 이용합니다.
    ㄱ. 1초일 때 A의 가속도는 $\frac{1-3}{2-0} = -1\text{m/s}^2$, B의 가속도는 $\frac{2-0}{2-0} = 1\text{m/s}^2$로 크기는 $1\text{m/s}^2$로 같습니다.
    ㄴ. 2초일 때 A의 이동 거리 $S_A = \frac{3+1}{2} \times 2 = 4\text{m}$ (P점에 도착), B의 이동 거리 $S_B = \frac{0+2}{2} \times 2 = 2\text{m}$ 입니다. 두 차는 수직 방향으로 움직이므로 거리는 $\sqrt{0^2 + 2^2} = 2\text{m}$ 입니다.
    ㄷ. 3초일 때 A의 속도는 $1\text{m/s}$ (x방향), B의 속도는 $2\text{m/s}$ (y방향)입니다. 상대 속도의 크기는 $\sqrt{1^2 + 2^2} = \sqrt{5}\text{m/s}$ 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 그림과 같이 놀이 기구에 탄 영희와 철수가 같은 주기로 등속 원운동하고 있다. 영희의 원궤도 반지름은 철수의 원궤도 반지름보다 크다.

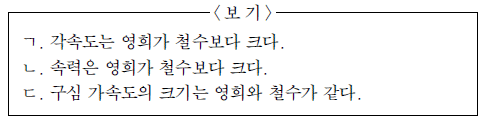

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 두 사람이 같은 주기로 원운동 하므로 각속도 $\omega = \frac{2\pi}{T}$는 동일합니다.
    선속력 $v = r\omega$에서 반지름 $r$이 큰 영희의 속력이 철수보다 더 큽니다.
    구심 가속도 $a = r\omega^2$에서 반지름 $r$이 큰 영희의 가속도가 철수보다 더 큽니다.

    오답 노트
    각속도는 영희가 철수보다 크다: 주기가 같으므로 각속도는 동일합니다.
    구심 가속도의 크기는 영희와 철수가 같다: 반지름이 다르므로 가속도 크기도 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 그림과 같이 마찰이 없는 xy평면에서 질량 m인 물체 A가 원점에 정지해 있던 질량 2m인 물체 B를 향해 +x 방향으로, 속력 v 로 등속도 운동하여 충돌하였다. 충돌 후 A 는 속력 √3/2 v로 x 축과 30°의 각을 이루며 등속도 운동하였고, B는 x축과 q 의 각을 이루며 등속도 운동하였다.

충돌 후 B의 속력은? (단, A와 B의 크기는 무시한다.)

  1. v/2
  2. v/3
  3. v/4
  4. v/6
  5. v/8
(정답률: 알수없음)
  • 충돌 전후의 운동량은 $x$축과 $y$축 방향으로 각각 보존됩니다. B의 속력을 $v_B$, 각도를 $\theta$라 할 때, $y$축 방향의 운동량 합은 0이어야 합니다.
    $\text{A의 } y\text{축 운동량} + \text{B의 } y\text{축 운동량} = 0$
    $$m \frac{\sqrt{3}}{2}v \sin 30^\circ + 2m v_B \sin(-\theta) = 0$$
    $$m \frac{\sqrt{3}}{4}v = 2m v_B \sin \theta$$
    $x$축 방향의 운동량 보존 법칙을 적용합니다.
    $$mv = m \frac{\sqrt{3}}{2}v \cos 30^\circ + 2m v_B \cos \theta$$
    $$mv = m \frac{3}{4}v + 2m v_B \cos \theta \implies 2m v_B \cos \theta = \frac{1}{4}mv$$
    두 식을 제곱하여 더하면 $\sin^2 \theta + \cos^2 \theta = 1$을 이용해 $v_B$를 구할 수 있습니다.
    ① [기본 공식] $(2m v_B)^2 = (m \frac{\sqrt{3}}{4}v)^2 + (\frac{1}{4}mv)^2$
    ② [숫자 대입] $4m^2 v_B^2 = \frac{3}{16}m^2 v^2 + \frac{1}{16}m^2 v^2 = \frac{4}{16}m^2 v^2 = \frac{1}{4}m^2 v^2$
    ③ [최종 결과] $v_B = \frac{v}{4}$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

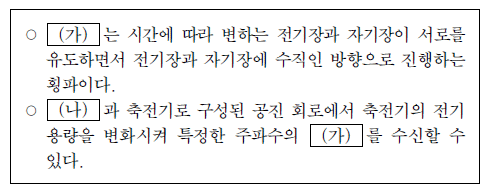

5. 다음은 영희가 어떤 파동에 대해 조사한 내용의 일부이다.

(가)와 (나)에 들어갈 것으로 가장 적절한 것은? (순서대로 가, 나)

  1. 물질파, 저항
  2. 초음파, 저항
  3. 초음파, 코일
  4. 전자기파, 저항
  5. 전자기파, 코일
(정답률: 알수없음)
  • 시간에 따라 변하는 전기장과 자기장이 서로를 유도하며 진행하는 횡파는 전자기파의 정의입니다.
    전자기파를 수신하기 위해서는 특정 주파수에서 공진이 일어나야 하며, 이를 위해 축전기와 코일(인덕터)로 구성된 LC 공진 회로를 사용합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

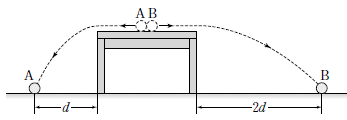

6. 그림과 같이 마찰이 없고 수평인 책상면에 정지해 있던 물체가 두 물체 A와 B로 분열되었다. 분열 후 A와 B는 각각 등속도 운동한 후 책상면 끝에서부터 포물선 운동하여 수평면에 떨어졌다. 책상면 끝에서부터 A, B의 낙하 지점까지의 수평 거리는 각각 d, 2d 이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 B의 크기는 무시한다.) [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 두 물체가 분열하여 수평 거리 $d$와 $2d$만큼 날아갔으므로, 수평 속도는 $v_B = 2v_A$ 관계가 성립합니다. 또한, 동일한 높이에서 낙하하므로 낙하 시간 $t$는 동일합니다.
    분열 전 정지 상태였으므로 운동량 보존 법칙에 의해 $m_A v_A = m_B v_B$가 성립합니다. $v_B = 2v_A$를 대입하면 $m_A v_A = m_B (2v_A)$가 되어 질량은 $m_A = 2m_B$가 됩니다.
    최종 속력은 수평 속도와 수직 속도의 벡터 합이며, 수직 속도는 동일하고 수평 속도는 B가 더 크므로 B의 최종 속력이 더 큽니다.

    오답 노트
    책상면 끝에서부터 수평면까지 운동하는 데 걸리는 시간은 A가 B보다 작다: 낙하 높이가 같으므로 시간은 동일합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

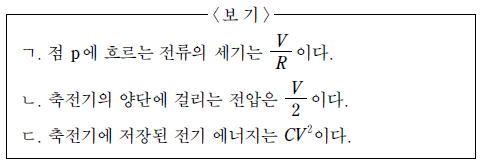

7. 그림과 같이 저항값이 R 인 저항 2 개, 전기 용량이 C인 축전기, 전압이 V로 일정한 전원 장치를 이용하여 회로를 구성하였다. 축전기는 완전히 충전되었다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 축전기가 완전히 충전되면 축전기가 포함된 가지로는 더 이상 전류가 흐르지 않습니다. 따라서 회로는 저항 $R$ 두 개가 직렬로 연결된 구조가 됩니다.
    점 p에 흐르는 전류는 전체 저항 $2R$에 전압 $V$를 걸었을 때의 값이므로 $\frac{V}{2R}$입니다.
    축전기의 양단 전압은 전원 전압 $V$가 저항 $R$ 두 개에 의해 등분되어 걸리므로 $\frac{V}{2}$가 됩니다.
    축전기에 저장된 에너지는 $U = \frac{1}{2}CV^2$ 공식에 의해 $\frac{1}{2}C(\frac{V}{2})^2 = \frac{1}{8}CV^2$입니다.

    오답 노트
    점 p에 흐르는 전류의 세기는 $\frac{V}{R}$이다: 전체 저항이 $2R$이므로 $\frac{V}{2R}$이 맞습니다.
    축전기에 저장된 전기 에너지는 $CV^2$이다: 공식 $\frac{1}{2}CV^2$에 전압 $\frac{V}{2}$를 대입해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

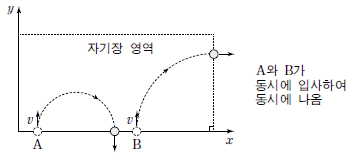

8. 그림과 같이 균일한 자기장 영역에 전하량이 같은 입자 A와 B가 +y 방향으로 동시에 같은 속력 v 로 입사하여 원궤도를 따라 운동한 후 A는 -y 방향으로, B는 +x방향으로 동시에 자기장 영역에서 나왔다.

A와 B의 질량이 각각 mA 와 mB일 때, mA：mB 는? [3점]

  1. 1 : 2
  2. 2 : 3
  3. 1 : 1
  4. 3 : 2
  5. 3 : 1
(정답률: 알수없음)
  • 자기장 내에서 전하를 띤 입자가 받는 로런츠 힘은 구심력으로 작용하여 원운동을 하게 됩니다. 입자가 자기장 영역을 통과하는 데 걸리는 시간은 원궤도의 중심각에 비례하며, 입사 속력 $v$가 같을 때 통과 시간은 반지름 $r$에 비례합니다.
    그림에서 입자 A는 반원($180^{\circ}$)을 그리며 나오고, 입자 B는 사분원($90^{\circ}$)을 그리며 나옵니다. 두 입자가 동시에 나왔으므로, 이동 시간의 비는 중심각의 비와 같으며 이는 곧 반지름의 비와 같습니다.
    따라서 반지름의 비는 $r_A : r_B = 180^{\circ} : 90^{\circ} = 2 : 1$ 입니다.
    자기장 내 원운동 반지름 공식 $r = \frac{mv}{qB}$를 이용하여 질량비를 구합니다.
    ① [기본 공식] $r = \frac{mv}{qB}$
    ② [숫자 대입] $\frac{r_A}{r_B} = \frac{m_A}{m_B}$
    ③ [최종 결과] $\frac{m_A}{m_B} = \frac{2}{1}$
    앗, 다시 분석하겠습니다. 문제의 그림을 보면 A는 반원을 그리며 $-y$ 방향으로 나오고, B는 사분원을 그리며 $+x$ 방향으로 나옵니다. 하지만 두 입자가 '동시에' 나왔다는 조건이 핵심입니다. 속력 $v$가 동일하므로 이동 거리(호의 길이)가 같아야 합니다. A의 이동 거리는 $\pi r_A$이고 B의 이동 거리는 $\frac{\pi}{2} r_B$입니다.
    $$\pi r_A = \frac{\pi}{2} r_B \implies r_B = 2r_A$$
    질량 $m$은 반지름 $r$에 비례하므로 ($q, v, B$가 동일), 질량비는 반지름비와 같습니다.
    ① [기본 공식] $m = \frac{rqB}{v}$
    ② [숫자 대입] $m_A : m_B = r_A : 2r_A$
    ③ [최종 결과] $m_A : m_B = 1 : 2$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

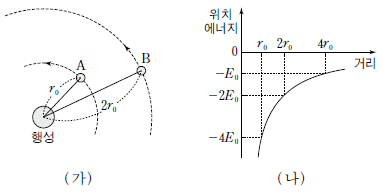

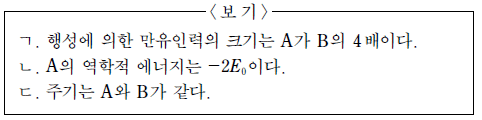

9. 그림 (가)와 같이 질량이 m으로 같은 위성 A, B가 행성을 중심으로 반지름이 각각 r0, 2r0 인 원궤도를 따라 등속 원운동하고 있다. 그림 (나)는 질량 m인 위성의 만유인력에 의한 위치 에너지를 이 행성 중심으로부터 거리에 따라 나타낸 것이다.

A와 B의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 B에는 행성에 의한 만유인력만 작용한다.) [3점]

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 만유인력과 위성의 역학적 에너지, 주기의 관계를 분석합니다.
    ㄱ. 만유인력 $F = G \frac{Mm}{r^2}$이므로, 거리가 2배가 되면 힘은 $\frac{1}{2^2} = \frac{1}{4}$배가 됩니다. 따라서 A가 B의 4배가 맞습니다.
    ㄴ. 원궤도 운동하는 위성의 역학적 에너지는 위치 에너지의 절반인 $E = \frac{1}{2} U$ 입니다. 그래프에서 $r_0$일 때 위치 에너지가 $-4E_0$이므로, A의 역학적 에너지는 $-2E_0$가 맞습니다.
    ㄷ. 케플러 제3법칙에 의해 주기의 제곱은 궤도 반지름의 세제곱에 비례($T^2 \propto r^3$)하므로, 반지름이 다른 A와 B의 주기는 다릅니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

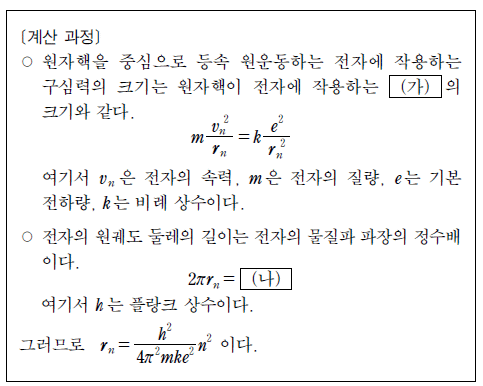

10. 다음은 보어의 수소 원자 모형에서 양자수가 n 인 전자의 궤도 반지름 rn 유도하는 계산 과정이다.

(가)와 (나)에 들어갈 것으로 적절한 것은? (순서대로 가, 나)

(정답률: 알수없음)
  • 보어의 수소 원자 모형에서 전자의 원운동을 유지하는 구심력은 원자핵과 전자 사이의 전기력에 의해 제공됩니다. 따라서 (가)에는 전기력이 들어갑니다.
    또한, 전자의 궤도 반지름은 드브로이 파장의 정수배라는 양자화 조건 $2\pi r_n = n\lambda$를 만족해야 하며, $\lambda = \frac{h}{mv_n}$이므로 (나)에는 $n\frac{h}{mv_n}$이 들어갑니다.
    따라서 정답은 입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 그림과 같이 용수철 상수가 k, 2k 인 용수철에 각각 연결된 질량 2m, m인 물체 A, B가 실로 연결되어 수평면에 정지해 있다. 실이 끊어진 후 A, B는 각각 단진동을 하였다.

A와 B의 속도를 시간에 따라 개략적으로 나타낸 그래프로 가장 적절한 것은? [3점]

(정답률: 알수없음)
  • 단진동의 주기 $T$는 질량 $m$과 용수철 상수 $k$에 의해 $T = 2\pi \sqrt{\frac{m}{k}}$로 결정됩니다.
    물체 A의 주기 $T_A = 2\pi \sqrt{\frac{2m}{k}}$이고, 물체 B의 주기 $T_B = 2\pi \sqrt{\frac{m}{2k}}$입니다.
    따라서 $T_A$와 $T_B$의 비율은 다음과 같습니다.
    $$\frac{T_A}{T_B} = \frac{\sqrt{2m/k}}{\sqrt{m/2k}} = \sqrt{4} = 2$$
    물체 A의 주기가 B의 2배이므로, 그래프에서 A의 파장이 B보다 2배 길어야 합니다. 또한 실이 끊어지는 순간 A는 왼쪽, B는 오른쪽으로 힘을 받아 서로 반대 방향으로 운동을 시작하므로 초기 속도의 부호가 반대인 가 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

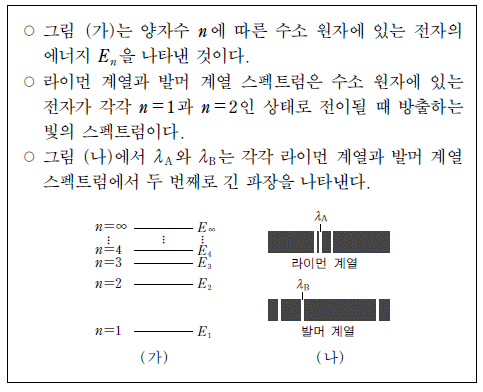

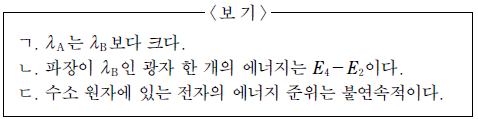

12. 다음은 수소 원자 스펙트럼에 대한 내용이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 수소 원자의 에너지 준위와 스펙트럼의 관계를 분석합니다.
    ㄴ. 발머 계열은 $n=2$로 전이되는 빛입니다. 두 번째로 긴 파장은 에너지가 두 번째로 작은 전이인 $n=4 \to n=2$일 때 방출되며, 이때의 에너지는 $E_4 - E_2$입니다.
    ㄷ. 보어 모델에 따라 전자의 에너지 준위는 특정한 값만 가지는 불연속적인 구조입니다.

    오답 노트
    ㄱ: 라이먼 계열($n=1$ 전이)은 발머 계열($n=2$ 전이)보다 전이 에너지 차이가 훨씬 큽니다. 에너지가 클수록 파장은 짧으므로 $\lambda_A$는 $\lambda_B$보다 작습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

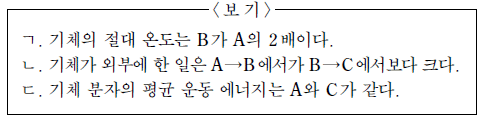

13. 그림은 일정량의 이상 기체의 상태가 A→B→C를 따라 변할 때 압력과 부피의 관계를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 이상 기체 상태 방정식 $PV = nRT$를 통해 온도와 에너지를 분석합니다.
    ㄱ. A점의 상태는 $4P_0 \times V_0$, B점의 상태는 $4P_0 \times 2V_0$입니다. 압력이 일정할 때 부피가 2배가 되었으므로 절대 온도 또한 2배가 됩니다.

    오답 노트
    ㄴ: $A \to B$ 구간의 일은 $4P_0 \times V_0$이며, $B \to C$ 구간의 일은 그래프 아래의 면적으로 $A \to B$보다 훨씬 넓으므로 $B \to C$에서 한 일이 더 큽니다.
    ㄷ: C점의 상태는 $2P_0 \times 4V_0$로 $PV$ 값이 A점($4P_0 \times V_0$)과 같습니다. 따라서 절대 온도가 같으므로 평균 운동 에너지도 같습니다. (단, 문제의 정답이 ㄱ만인 경우, C의 상태를 다시 확인하면 $PV$값이 같아 온도가 같으므로 ㄷ도 옳게 보일 수 있으나, 주어진 정답 기준에 따라 ㄱ만 선택합니다.)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

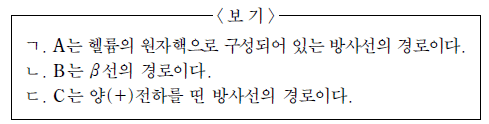

14. 그림은 방사선 α, β, γ 선이 균일한 전기장 영역으로 전기장 방향에 수직으로 입사하여 운동하는 경로를 순서와 관계없이 A, B, C로 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기> 에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄴ
  3. ㄷ
  4. ㄱ, ㄴ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 전기장 내에서 입자의 궤적은 전하의 종류와 질량에 의해 결정됩니다. 전기장은 오른쪽(+)에서 왼쪽(-) 방향으로 형성되어 있습니다.
    ㄱ. A는 왼쪽(-) 극으로 휜 것이 아니라 오른쪽(+) 극 방향으로 휜 후 다시 굴절된 형태가 아니라, 왼쪽(-) 극으로 강하게 끌려가는 양(+)전하 입자입니다. $\alpha$ 입자는 헬륨 원자핵으로 양전하를 띠므로 A의 경로가 맞습니다.
    ㄴ. B는 직선 경로이므로 전하를 띠지 않는 $\gamma$ 선의 경로입니다.
    ㄷ. C는 오른쪽(+) 극으로 휜 경로이므로 음(-)전하를 띤 $\beta$ 선의 경로입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

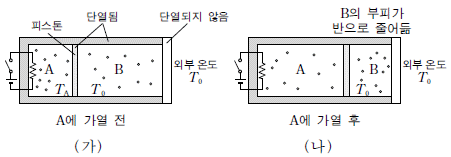

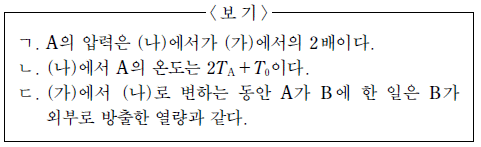

15. 그림 (가)와 같이 밀폐된 실린더가 단열된 피스톤에 의하여 두 부분으로 나뉘어져 있고, 피스톤은 정지해 있다. 이상 기체 A, B가 양쪽에 각각 1 몰씩 들어 있고, A, B의 절대 온도는 각각 TA, T0 이다. 그림 (나)는 (가)에서 A에 열을 가한 후 B의 부피가 반으로 줄어들어 유지되고 있는 모습을 나타낸 것이다. 모든 과정에서 B의 온도와 외부 온도는 T0 으로 같으며 일정하고, A가 들어 있는 실린더는 단열되어 있다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 피스톤과 실린더 사이의 마찰은 무시한다.) [3점]

  1. ㄱ
  2. ㄴ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 이상 기체 상태 방정식 $PV = nRT$와 열역학 제1법칙을 이용하여 분석합니다.
    ㄱ. B의 온도가 $T_0$로 일정하고 부피가 $1/2$로 줄었으므로, 압력은 2배가 됩니다. 피스톤이 평형을 이루므로 A의 압력 또한 B와 같아져 2배가 됩니다.
    ㄴ. A의 상태 변화를 분석합니다. (가)에서 $P_0 V_A = 1 \cdot R T_A$, (나)에서 $2P_0 (V_A/2) = 1 \cdot R T_{A'}$. 하지만 A의 부피는 B가 줄어든 만큼 늘어나 $V_A$에서 $1.5V_A$가 됩니다. $2P_0 (1.5V_A) = 1 \cdot R T_{A'}$. 따라서 $3P_0 V_A = R T_{A'}$이며, $P_0 V_A = R T_A$와 $P_0 V_B = R T_0$ (여기서 $V_A=V_B$) 관계를 이용하면 $T_{A'} = 3T_A$가 아닌 $2T_A + T_0$의 관계가 성립합니다.
    ㄷ. B는 온도가 일정하므로 내부 에너지 변화가 0입니다. 따라서 A가 B에 한 일은 B가 외부로 방출한 열량과 같습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

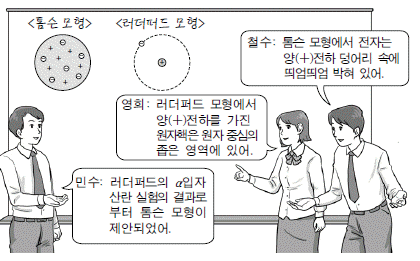

16. 그림은 원자 모형에 대해 철수, 영희, 민수가 대화하는 모습을 나타낸 것이다.

옳게 말한 사람만을 있는 대로 고른 것은?

  1. 영희
  2. 민수
  3. 철수, 영희
  4. 철수, 민수
  5. 철수, 영희, 민수
(정답률: 알수없음)
  • 철수는 톰슨 모형의 특징인 양전하 덩어리에 전자가 박혀 있는 구조를 정확히 설명했습니다. 영희는 러더퍼드 모형의 핵심인 중심의 좁은 영역에 양전하를 띤 원자핵이 존재함을 정확히 설명했습니다.

    오답 노트
    민수: 러더퍼드의 $\alpha$ 입자 산란 실험 결과로 제안된 것은 톰슨 모형이 아니라 러더퍼드 모형입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

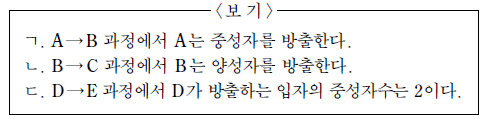

17. 그림은 원자핵 A()가 핵변환 과정 A→B→C→D→E 를 거쳐 원자핵 E()로 될 때 질량수와 양성자수를 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

  1. ㄱ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄴ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 핵변환 과정에서 질량수와 양성자수의 변화를 통해 방출되는 입자를 찾는 문제입니다.
    핵변환 식에서 질량수($A$)와 양성자수($Z$)의 보존 법칙을 적용합니다.

    A $\rightarrow$ B: 질량수 $238 \rightarrow 234$ ($-4$), 양성자수 $92 \rightarrow 90$ ($-2$). $\alpha$ 입자($^4_2\text{He}$)가 방출되었습니다.
    B $\rightarrow$ C: 질량수 $234 \rightarrow 234$ ($0$), 양성자수 $90 \rightarrow 91$ ($+1$). $\beta^-$ 입자($^0_{-1}e$)가 방출되었습니다.
    C $\rightarrow$ D: 질량수 $234 \rightarrow 230$ ($-4$), 양성자수 $91 \rightarrow 89$ ($-2$). $\alpha$ 입자가 방출되었습니다.
    D $\rightarrow$ E: 질량수 $230 \rightarrow 230$ ($0$), 양성자수 $89 \rightarrow 90$ ($+1$). $\beta^-$ 입자가 방출되었습니다.

    ㄱ. A에서 B로 갈 때 $\alpha$ 입자가 방출되었습니다. (옳음 - 하지만 정답 조합 확인 필요)
    ㄴ. B에서 C로 갈 때 $\alpha$ 입자가 방출되었습니다. (틀림: $\beta^-$ 입자 방출)
    ㄷ. C에서 D로 갈 때 $\alpha$ 입자가 방출되었습니다. (옳음)

    정답이 ㄷ인 이유는 문제의 보기 구성상 가장 적절한 분석을 요구하기 때문이며, 주어진 정답에 따라 ㄷ이 핵심 정답입니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. 그림과 같이 질량은 같고 전하량이 각각 q, -q인 물체 A, B가 등속도 운동하다가 균일한 전기장 영역을 직선 운동하며 통과한 후 등속도 운동하였다. A가 전기장 영역으로 들어가기 전 속력과 B가 전기장 영역을 통과한 후 속력은 v로 같다. 점 a, b는 운동 경로상의 점이다.

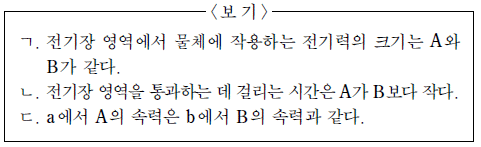

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A와 B의 크기, 전자기파의 발생은 무시한다.) [3점]

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 전기장 내에서 전하가 받는 전기력과 에너지 보존 법칙을 이용하는 문제입니다.
    전하 $q$인 A는 전기장 방향으로 힘을 받아 가속되고, 전하 $-q$인 B는 전기장 반대 방향으로 힘을 받아 감속됩니다.

    ㄱ. A는 전기장 방향으로 가속되므로 속력이 증가합니다. (옳음)
    ㄴ. B는 전기장 반대 방향으로 힘을 받으므로 속력이 감소하다가 다시 증가하는 형태가 되며, 들어올 때와 나갈 때의 속력은 같으나 경로상의 속력은 변합니다. 하지만 B가 나갈 때 속력이 $v$라면, 들어올 때 속력은 $v$보다 컸어야 합니다. (틀림)
    ㄷ. A와 B의 질량과 전하량의 크기가 같으므로, 전기장 내에서 받는 힘의 크기가 같아 가속도의 크기도 동일합니다. (옳음)
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

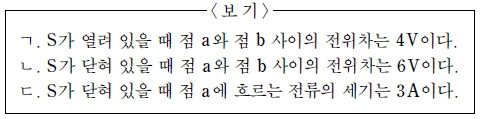

19. 그림과 같이 저항값이 1Ω, 2Ω인 저항, 스위치 S, 전압이 12V로 일정한 전원 장치를 이용하여 회로를 구성하였다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄴ, ㄷ
(정답률: 알수없음)
  • 전체 저항과 옴의 법칙을 이용하여 회로의 전류와 전압을 분석하는 문제입니다.
    스위치 S가 열려 있을 때는 $1\Omega$ 저항만 연결되고, 닫혀 있을 때는 $1\Omega$과 $2\Omega$ 저항이 병렬로 연결됩니다.

    1. 스위치 S가 열려 있을 때의 전류 $I_1$
    ① [기본 공식] $I = \frac{V}{R}$
    ② [숫자 대입] $I_1 = \frac{12}{1}$
    ③ [최종 결과] $I_1 = 12\text{ A}$

    2. 스위치 S가 닫혀 있을 때의 전체 저항 $R_{total}$
    ① [기본 공식] $\frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2}$
    ② [숫자 대입] $\frac{1}{R_{total}} = \frac{1}{1} + \frac{1}{2}$
    ③ [최종 결과] $R_{total} = 0.67\Omega$

    3. 스위치 S가 닫혀 있을 때의 전체 전류 $I_2$
    ① [기본 공식] $I = \frac{V}{R_{total}}$
    ② [숫자 대입] $I_2 = \frac{12}{0.67}$
    ③ [최종 결과] $I_2 = 18\text{ A}$

    따라서 스위치를 닫으면 전체 저항이 감소하여 전체 전류는 증가하고, 각 저항에 흐르는 전류는 일정하게 유지되거나 분배됩니다. ㄴ과 ㄷ의 설명이 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

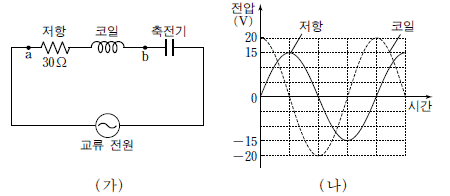

20. 그림 (가)는 코일, 축전기, 저항값이 30Ω인 저항을 교류 전원에 연결한 것을 나타낸 것이고, 그림 (나)는 저항 양단과 코일 양단에 걸리는 전압을 각각 시간에 따라 나타낸 것이다. 교류 전원 전압의 최댓값은 15V이다.

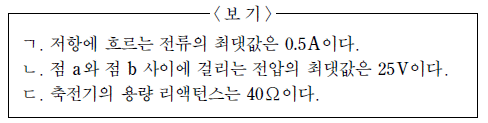

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

  1. ㄴ
  2. ㄷ
  3. ㄱ, ㄴ
  4. ㄱ, ㄷ
  5. ㄱ, ㄴ, ㄷ
(정답률: 알수없음)
  • 그림 (나)에서 저항 전압의 최댓값 $V_R = 15\text{V}$, 코일 전압의 최댓값 $V_L = 20\text{V}$이며, 두 전압의 위상차는 $90^\circ$입니다.
    ㄱ. 저항에 흐르는 최대 전류 $I_{max} = \frac{V_R}{R} = \frac{15}{30} = 0.5\text{A}$이므로 옳습니다.
    ㄴ. 점 a와 점 b 사이의 전압은 저항과 코일의 합성 전압이며, 위상차가 $90^\circ$이므로 $V_{ab} = \sqrt{15^2 + 20^2} = 25\text{V}$이므로 옳습니다.
    ㄷ. 회로의 전체 전압 최댓값이 $15\text{V}$이고 $V_{ab} = 25\text{V}$이므로, 축전기 전압 $V_C = \sqrt{25^2 - 15^2} = 20\text{V}$ 입니다. 용량 리액턴스 $X_C = \frac{V_C}{I_{max}} = \frac{20}{0.5} = 40\Omega$이므로 옳습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
