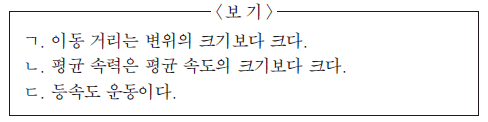

1. 그림은 원반이 점 P, Q를 지나는 곡선 경로를 따라 운동하는 것을 나타낸 것이다.
P에서 Q까지 원반의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

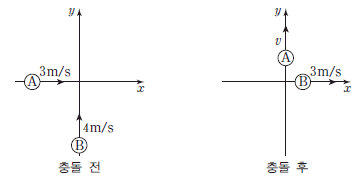

2. 그림은 마찰이 없고 수평인 xy 평면에서 질량이 같은 물체 A, B가 충돌 전과 충돌 후에 운동하는 모습을 나타낸 것이다.
충돌 후 A의 속력 v 는? (단, A, B의 크기는 무시한다.)
- 1m/s
- 2m/s
- 3m/s
- 4m/s
- 5m/s
3. 그림과 같이 부피가 같은 밀폐된 용기에 단원자 분자 이상 기체 A, B가 들어 있다. A, B는 온도가 T0 으로 같고, 압력이 각각 P0 , 2P0 이다.
B의 물리량이 A의 물리량보다 큰 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

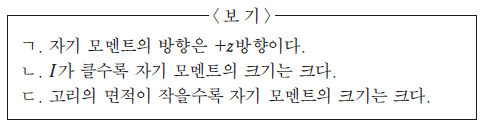

4. 그림은 xy 평면에 놓인 원형 고리에 전류 I 가 흐르는 것을 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

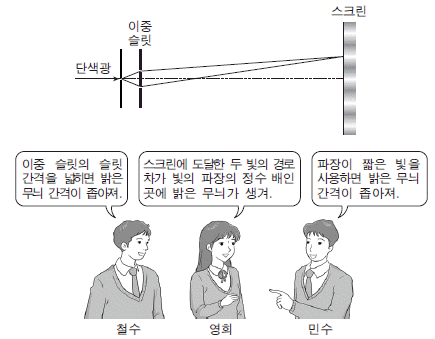

5. 그림은 단색광이 이중 슬릿을 통과하여 스크린에 간섭무늬를 형성하는 것을 보고 철수, 영희, 민수가 대화하는 모습을 나타낸 것이다.
제시한 의견이 옳은 사람만을 있는 대로 고른 것은? [3점]
- 철수
- 영희
- 철수, 민수
- 영희, 민수
- 철수, 영희, 민수

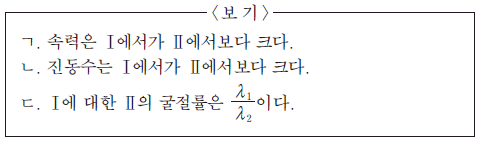

6. 그림은 물결파가 매질Ⅰ,Ⅱ의 경계면에서 굴절하면서 진행하는 것을 모식적으로 나타낸 것이다.Ⅰ, Ⅱ에서 물결파의 파장은 각각 λ1, λ2이다.
물결파에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
7. 그림과 같이 축전기 C1, C2, C3을 전위차가 일정한 전원에 연결하였다.
C2 의 극판 사이에 유전체를 넣을 때 감소하는 물리량만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

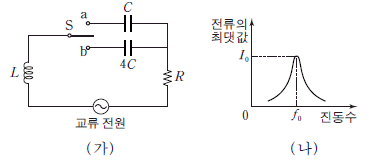

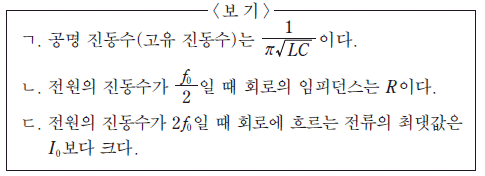

8. 그림 (가)와 같이 코일, 축전기, 저항을 전압의 최댓값이 일정한 교류 전원에 연결하였다. 그림 (나)는 스위치 S 를 a 에 연결했을 때 회로에 흐르는 전류의 최댓값을 교류 전원의 진동수에 따라 나타낸 것이다.
S 를 b 에 연결했을 때, 이 회로에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
9. 그림은 y축 상의 점 P에서 두 점전하에 의한 전기장의 방향을 나타낸 것이다. 두 점전하는 x축 상의 x=-d 와 x=d인 점에 고정되어 있다.
x축 상(-d

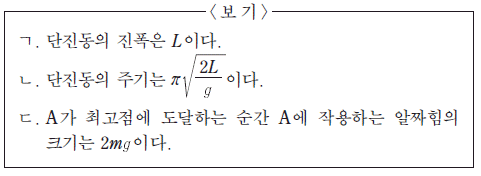

10. 그림과 같이 실로 연결된 물체 A, B가 용수철에 매달려 정지해 있다. A, B의 질량은 m으로 같고, 용수철은 원래 길이 L0 보다 L 만큼 늘어나 있다. 실을 끊으면 A는 정지 상태로부터 단진동을 한다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 중력 가속도는 g이고, 용수철과 실의 질량은 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
11. 그림과 같이 자동차 A, B가 각각 진동수 f0 의 소리를 발생하며 일정한 속력 vA, vB 로 동일 직선 상에서 운동하고 있다. 같은 직선상에 있는 음파 측정기에서 측정한 A, B의 소리의 진동수는 각각 1.2f0, 0.9 f0 이다.
vA : vB 는? [3점]
- 2 : 1
- 3 : 1
- 3 : 2
- 4 : 1
- 4 : 3

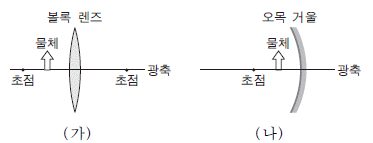

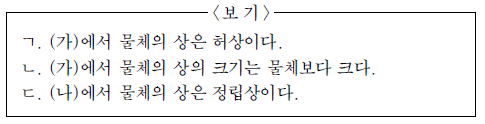

12. 그림 (가), (나)와 같이 볼록 렌즈와 오목 거울의 광축 위에 물체가 놓여 있다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

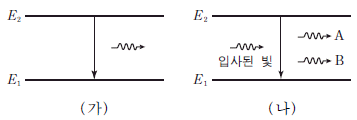

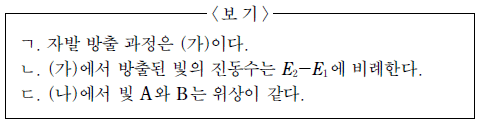

13. 그림 (가)와 (나)는 전자가 에너지 E2 인 상태에서 E1 인 상태로 전이하면서 빛을 방출하는 두 과정인 유도 방출 과정과 자발 방출 과정을 순서 없이 모식적으로 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ
14. 그림은 온도가 각각 TA, TB인 흑체 A, B가 복사하는 전자기파의 상대적 세기를 파장에 따라 나타낸 것이다. 단위 시간당, 단위 면적당 A, B가 복사하는 에너지는 각각 EA, EB 이다.
TA 와 TB, EA 와 EB 를 비교한 것으로 옳은 것은? [3점]
- TA < TB, EA < EB
- TA > TB, EA < EB
- TA = TB, EA < EB
- TA > TB, EA > EB
- TA = TB, EA > EB
15. 그림과 같이 질량 m, 전하량 e 인 전자가 음극판에서 정지 상태로부터 출발하여 일정한 전압 V에 의해 등가속도 직선 운동을 하고 있다.
양극판을 통과하는 순간 전자의 운동 에너지 E와 드브로이 파장 λ는? (단, h 는 플랑크 상수이다.) (순서대로 E, λ)
-
CBT문제은행AI2023-04-16 09:09
전자의 등가속도 직선 운동에서 운동 에너지는 전자의 운동 속도에 비례하므로, 전자의 운동 에너지는 1/2mv^2이다. 또한 드브로이 파장은 전자의 운동 에너지와 관련이 있으며, λ=h/p=h/mv이다. 따라서 전자의 운동 에너지와 드브로이 파장은 다음과 같이 계산할 수 있다.
E = 1/2mv^2 = 1/2m(2eV/m)^2 = eV^2/m
λ = h/mv = h/(eV/m)
따라서 정답은 "
"이다. 이유는 전자의 운동 에너지와 드브로이 파장은 전자의 질량과 전압에 비례하므로, 전압을 높이면 전자의 운동 에너지와 드브로이 파장도 증가하기 때문이다.

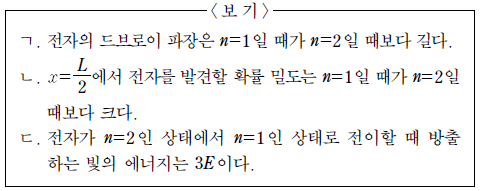

16. 그림은 길이 L 인 일차원 상자에 갇힌 전자의 파동 함수와 에너지 준위를 양자수 n 에 따라 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

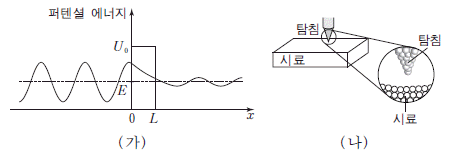

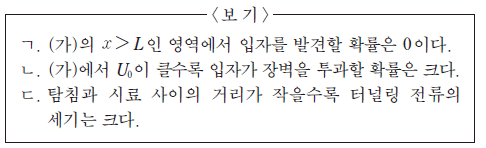

17. 그림 (가)는 에너지 E인 입자가 폭 L, 높이 U0 인 퍼텐셜 장벽을 향해 진행할 때 입자의 파동 함수를 나타낸 것이다. 그림 (나)는 시료 표면의 구조를 원자 수준에서 관측하는 주사 터널 현미경 (STM) 구조의 일부를 모식적으로 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

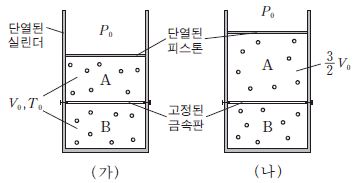

18. 그림 (가)와 같이 열전달이 잘되는 금속판에 의해 분리된 실린더의 두 부분 A, B에 각각 1 몰의 동일한 단원자 분자 이상 기체가 들어 있다. A, B의 부피와 절대 온도는 각각 V0 , T0 으로 같고, 실린더의 외부 압력은 P0 이다. 그림 (나)는 (가)에서 B에 열량 Q를 가했더니 A의 기체가 등압 팽창을 하여 부피가 3/2 V0 인 상태에서 피스톤이 정지한 것을 나타낸 것이다.
Q는? (단, 기체 상수는 R 이고, 실린더와 피스톤 사이의 마찰, 피스톤의 질량, 금속판의 열용량은 무시한다.) [3점]
- 3/2 RT0
- 2RT0
- 5/2 RT0
- 3RT0
- 5RT0
19. 그림은 높이 h 인 동일한 지점에서 같은 속력 v0으로 각각 수평 방향에 대해 45°의 방향과 수평 방향으로 던져진 물체 A, B 가 포물선 운동을 하는 것을 나타낸 것이다. A, B는 수평면 상의 같은 지점에 도달한다.
v0은? (단, 중력 가속도는 g이고, 물체의 크기는 무시한다.)
-
CBT문제은행AI
2023-04-16 09:09
A와 B는 같은 높이에서 시작하여 같은 시간에 도착하므로, 수평 방향으로의 속도는 같다. 따라서 A와 B의 수평 방향으로의 속도는 v0이다.
또한, A와 B는 같은 지점에서 도착하므로 수직 방향으로의 이동 거리는 같다. 이는 다음과 같이 구할 수 있다.
A의 수직 방향 이동 거리: h = v0t - 1/2gt2
B의 수직 방향 이동 거리: h = v0t - 1/2gt2
따라서, A와 B의 수직 방향으로의 속도는 같다. 이는 다시 다음과 같이 구할 수 있다.
A의 수직 방향으로의 속도: vy = v0 - gt
B의 수직 방향으로의 속도: vy = v0 - gt
따라서, A와 B의 속도 벡터의 크기는 같다. 이는 다음과 같이 구할 수 있다.
A의 속도 벡터의 크기: √(v02 + (v0 - gt)2)
B의 속도 벡터의 크기: √(v02 + (v0 - gt)2)
따라서, A와 B의 속도는 같다. 따라서, 정답은 "
"이다.

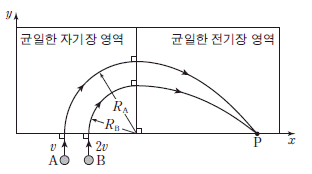

20. 그림은 xy 평면에서 질량이 같은 입자 A, B가 자기장 영역에 각각 v, 2v 의 속력으로 입사하는 모습을 나타낸 것이다. A, B는 자기장 영역에서 각각 반지름 RA, RB 인 원궤도를 따라 운동한 후 전기장 영역에서 포물선 운동을 하여 점 P에 도달한다. 자기장의 방향은 xy 평면에서 수직으로 나오는 방향이고, 전기장의 방향은 -y 방향이다.
RA : RB 는? (단, 입자의 크기는 무시한다.) [3점]
- √2 : 1
- √3 : 1
- 2 : 1
- 3 : 2
- 4 : 3
