1. 그림은 컬링 스톤이 점 P, Q를 지나는 곡선 경로를 따라 운동하는 것을 나타낸 것이다.

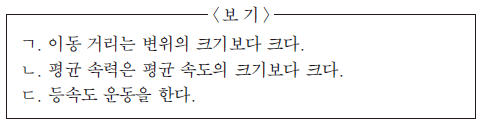

P에서 Q까지 컬링 스톤의 운동에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
2. 그림은 주기가 같은 파동 A, B의 어느 순간의 변위를 나타낸 것이다.
B가 A의 2배인 물리량을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
3. 그림과 같이 동일한 실린더 안에 분자 수가 각각 N, 2N인 이상 기체가 절대 온도 T0인 평형 상태에 있다. 실린더 바닥면과 피스톤 사이의 거리는 각각 h, h'이다.
h'/h는? (단, 피스톤과 실린더 사이의 마찰은 무시한다.)
- 4/3
- 3/2
- 2
- 5/2
- 4
4. 그림은 원점에서 같은 거리만큼 떨어져 y축에 고정되어 있는 전하 A, B로 구성된 전기 쌍극자를 나타낸 것이다. 점 a, b는 각각 y축, x축에 있는 점이고, a에서 전기장 방향은 +y방향이다.
A의 전하 종류와 b에서 전기장 방향은? (순서대로 A의 전하종류, 전기장 방향)
- 양(+), +y
- 양(+), -y
- 양(+), +x
- 음(-), +y
- 음(-), -y
5. 그림은 xy평면에서 등가속도 운동을 하는 질량 1kg인 물체의 위치를 1초 간격으로 나타낸 것이다.
물체에 작용하는 알짜힘의 크기는? [3점]
- 2N
- √5N
- 4N
- 2√5N
- 9N
6. 그림은 단진동을 하는 질량 1kg인 물체의 변위와 속도의 관계를 나타낸 것이다.

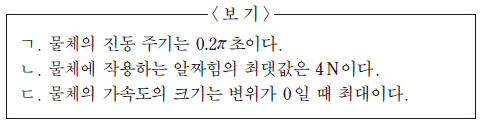

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ

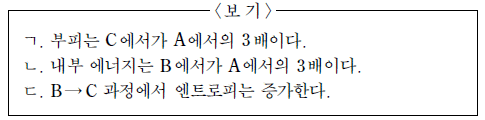

7. 그림은 일정량의 이상 기체의 상태가 A→B→C를 따라 변할 때 압력과 절대 온도를 나타낸 것이다.
이 기체에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

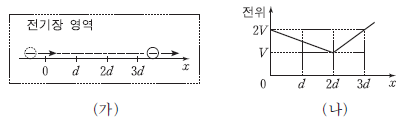

8. 그림 (가)는 전기장 영역에서 음(-)전하를 띤 입자가 오른쪽으로 직선 운동을 하는 것을 나타낸 것이다. 그림 (나)는 (가)의 전기장 영역에서 위치 x에 따른 전위를 나타낸 것이다.

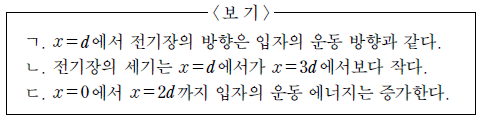

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ
9. 그림은 전압 V인 전원 장치와 전기 용량이 2C, 3C인 축전기 A, B로 구성된 회로를 나타낸 것이다. 스위치를 a에 연결하여 A를 충전시킨 후, 스위치를 b에 연결하였다.
B가 충전되었을 때, A 양단의 전위치는?
- 2/5 V
- 3/5 V
- 2/3 V
- 5/6 V
- V
10. 그림과 같이 극판의 간격이 d, 면적이 S로 같은 평행판 축전기 A와 B를 전압 V인 전원 장치에 연결하였다. B의 두 극판 사이에는 두께 d/2, 면적 S, 유전상수 2인 유전체가 채워져 있다.
A와 B에 저장된 전기 에너지가 각각 UA와 UB일 때 UA : UB는? (단, A의 극판 사이의 공간과 B의 유전체 이외의 공간은 진공이며, 진공의 유전 상수는 1이다.) [3점]
- 1 : 1
- 2 : 3
- 3 : 2
- 3 : 4
- 4 : 3

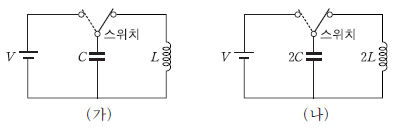

11. 그림 (가)와 (나)는 전기 용량이 C, 2C인 축전기를 전압 V인 전원 장치에 연결하여 충전시킨 후, 스위치를 자체 유도 계수가 각각 L, 2L인 코일에 연결한 것을 나타낸 것이다. (가)의 축전기에 저장된 전하량을 스위치를 코일에 연결한 순간부터 시간 t0후 처음으로 0이 되었다.
(가)와 (나)의 코일에 저장된 에너지를 시간에 따라 나타낸 것으로 가장 적절한 것은?
-
CBT문제은행AI2023-04-16 09:09
(가)의 축전기에 저장된 전하량이 0이 되기 위해서는 축전기에 저장된 전하량이 (나)의 코일을 통해 전달되어 완전히 소진되어야 한다. 따라서 (나)의 코일에 저장된 에너지가 (가)의 축전기에 저장된 전하량과 같아지면 축전기에 저장된 전하량이 0이 된다. 이때 (나)의 코일에 저장된 에너지는 1/2LI^2이므로, 시간에 따른 (나)의 코일에 저장된 에너지 그래프는 지수적으로 감소하는 형태를 띈다. 따라서 정답은 "
"이다.
12. 그림은 매질 A에서 같은 입사각으로 입사한 파장이 같은 세 빛 p, q, r가 매질 B와 매질 C를 통과하여 매질 D를 지나는 경로의 일부를 나타낸 것이다. B와 C를 통과하는 빛의 경로는 표시하지 않았고, 빛 s는 p, q, r 중 하나이다. A와 C의 굴절률은 n1, B와 D의 굴절률은 n2이며, 각 경계면은 서로 평행이다.

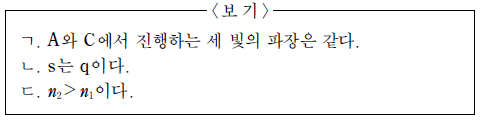

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

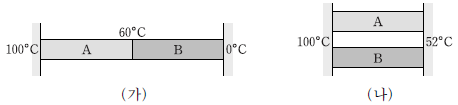

13. 그림 (가)는 단면적과 길이가 같은 물체 A, B를 접촉시켜 양 끝을 각각 100℃와 0℃의 열원에 연결한 것을 나타낸 것이다. 단위 시간 동안 A와 B를 통해 이동하는 열량은 Q0으로 일정하며, A와 B의 접촉 부분의 온도는 60℃이다. 그림 (나)는 (가)의 A와 B를 100℃와 52℃의 열원에 각각 연결한 것을 나타낸 것이다. 단위 시간 동안 A와 B를 통해 이동하는 열량의 합은 Q1로 일정하다.
Q1은? (단, 열의 전달은 전도에 의해서만 이루어지고, 외부와의 열출입은 없으며, A와 B의 열팽창은 무시한다.)
-
CBT문제은행AI
2023-04-16 09:09
열의 전달은 전도에 의해서만 이루어지기 때문에, A와 B 사이의 열전달은 A와 B의 온도차에 비례한다. 따라서 A와 B의 온도차가 작아지면 열전달량도 작아지게 된다. 그림 (가)에서는 A와 B의 온도차가 100℃로 크기 때문에 Q0이 일정하게 유지되었지만, 그림 (나)에서는 온도차가 48℃로 작아졌기 때문에 Q1도 Q0보다 작아지게 된다. 따라서 정답은 "
"이다.
14. 그림은 파장 λ인 단색광이 이중슬릿을 통과하여 스크린에 간섭 무늬를 만드는 것을 나타낸 것이다. 스크린 상의 점 O는 두 슬릿 S1과 S2로부터 같은 거리에 있고, 점 P에는 O로부터 두 번째 어두운 무늬가 생긴다.

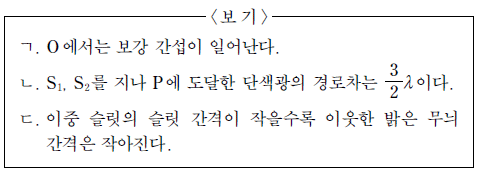

이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

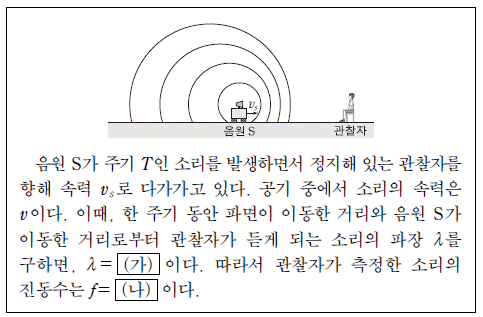

15. 다음은 영희가 도플러 효과에 대해 정리한 내용이다.
(가)와 (나)에 들어갈 것으로 옳은 것은? (순서대로 가, 나)
-
CBT문제은행AI
2023-04-16 09:09
가) 빛의 파장이 짧아지면 주파수가 높아지므로 소리의 높낮이와 비슷한 개념으로 생각할 수 있다. 따라서 (가)에는 "
"가 들어간다.
나) 도플러 효과는 소리의 주파수가 변화하는 현상으로, 이는 소리의 발생원과 청취자 사이의 상대적인 운동에 의해 발생한다. 따라서 (나)에는 "
"가 들어간다.
"
"이 정답인 이유는, 도플러 효과에서 소리의 주파수가 변화하는 것은 청취자와 소리의 발생원 사이의 상대적인 운동에 의해 발생한다는 것이다. 이 때, 청취자와 소리의 발생원이 서로 멀어질수록 소리의 주파수는 낮아지고, 가까워질수록 높아진다. 따라서 청취자와 소리의 발생원이 서로 멀어질수록 소리의 높낮이가 낮아지는 것이다.

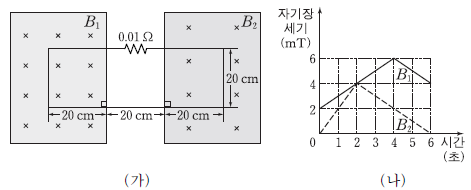

16. 그림 (가)와 같이 고정된 직사각형 도선의 일부가 시간에 따라 변하는 균일한 자기장 영역에 놓여 있다. 저항의 저항값은 0.01Ω이고 자기장 방향은 도선이 이루는 면에 수직으로 들어가는 방향이다. 그림 (나)는 자기장의 세기 B1, B2를 시간에 따라 나타낸 것이다.

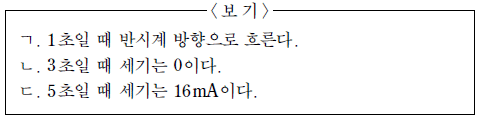

저항에 흐르는 전류에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

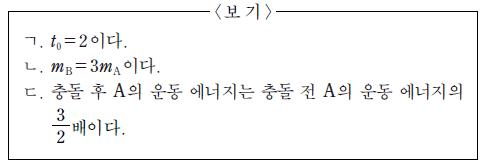

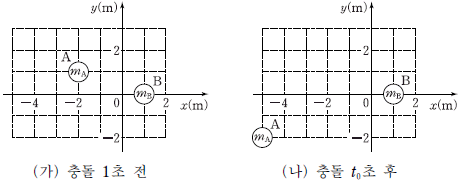

17. 그림 (가)와 (나)는 xy평면에서 등속도 운동을 하던 물체 A와 B의 탄성 충돌 1초 전과 t0 후의 위치를 나타낸 것이다. A, B는 원점에서 충돌하며, 질량은 각각 mA와 mB이다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은? (단, 물체의 크기는 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

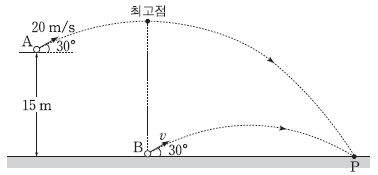

18. 그림과 같이 높이 15m인 지점에서 공 A가 수평 방향에 대해 30°의 방향으로 속력 20m/s로 던져진다. A가 최고점에 도달하는 순간, 최고점 연직 아래에 정지해 있던 공 B가 수평 방향에 대해 30°의 방향으로 속력 v로 던져진다. A와 B는 포물선 운동을 하여 수평면 상의 점 P에 동시에 도달한다.
v는? (단, 중력 가속도는 10m/s2이고, 공의 크기는 무시한다.)
- 10m/s
- 10√3m/s
- 18m/s
- 20m/s
- 15√3m/s

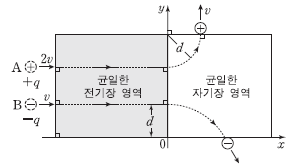

19. 그림과 같이 xy평면에서 질량이 같고 전하량이 각각 +q, -q인 입자 A, B가 0초일때 전기장 영역에 각각 속력 2v, v로 입사하였다. A, B는 전기장 영역에서 등가속도 직선 운동을 한 후, A는 자기장 영역에서 반지름 d인 원궤도를 따라 운동하여 시간 tA일 때 속력 v로 나왔고, B는 x축으로부터 거리 d인 점에서 자기장 영역에 입사한 후 원궤도를 따라 운동하여 시간 tB일 때 나왔다.
tB는? [3점]

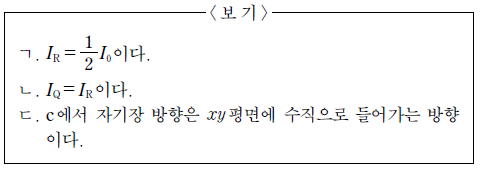

20. 그림은 xy평면에서 전류가 흐르는 무한히 가늘고 긴 직선 도선 P, Q, R와 점 a, b, c를 나타낸 것이다. P에는 +y방향으로 세기가 I0인 전류가 흐르고, Q, R에는 세기가 각각 IQ, IR인 전류가 흐른다. a에서의 자기장은 b에서의 자기장과 세기는 같고 방향이 반대이며 b와 c에서 자기장은 세기와 방향이 모두 같다.
이에 대한 설명으로 옳은 것을 <보기>에서 모두 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
- "ㄴ": 컬링 스톤은 경로 상에서 속도가 일정하지 않으며, 특히 경로의 곡률이 큰 부분에서는 속도가 느려진다.
