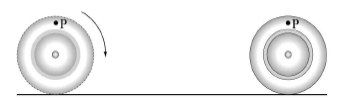

1. 그림은 정지해 있던 바퀴가 한 바퀴 구른 후 정지한 모습을 나타낸 것이다. P는 바퀴 위에 고정된 점이다.

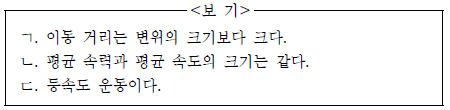

바퀴가 구르기 시작하여 정지할 때까지, P의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
2. 그림은 xy 평면에서 운동하는 물체의 속도를 나타낸 것이다. v0, v1, v3, v4 은 각각 0 초, 1 초, 2 초, 3 초일 때의 순간 속도이다.
0 초부터 3 초까지 이 물체의 가속도 방향과 크기로 옳은 것은? (단, vx, vy 는 각각 속도의 x, y 성분이다.) (순서대로 방향, 크기)
- +x, 1m/s2
- -x, 2m/s2
- +y, 1m/s2
- +y, 2m/s2
- -y, 2m/s2

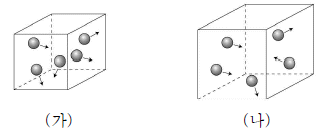

3. 그림 (가), (나)는 분자의 종류와 개수가 각각 같은 이상 기체가 부피가 다른 두 상자 안에서 운동하는 것을 모식적으로 나타낸 것이다.
두 상자 안의 온도가 같을 때, 이상기체의 물리량 중 (가)에서와 (나)에서가 같은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
4. 그림은 수평면에 대해 각 ø로 놓인 경사면에서 실에 매달린 물체가 점 O를 중심으로 단진자 운동하는 어느 순간의 모습을 나타낸 것이다.

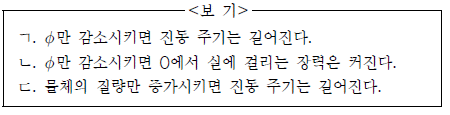

물체의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 모든 마찰은 무시한다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

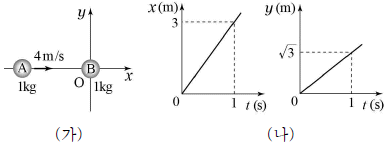

5. 그림 (가)는 마찰이 없는 xy 평면에서 질량 1 kg인 물체 A가 x 축 상에서 4 m/s의 속력으로 원점 O에 정지해 있는 질량 1 kg인 물체 B를 향해 운동하는 모습을 나타낸 것이다. 그림 (나)는 A와 B가 충돌한 후 A의 x 방향과 y 방향의 위치를 시간 t에 따라 나타낸 것이다.
충돌 후, B의 속력은? (단, A, B의 크기는 무시한다.) [3점]
- 1m/s
- √2m/s
- √3m/s
- 2m/s
- 2√2m/s

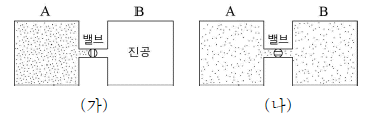

6. 그림 (가)는 이상 기체가 들어 있는 용기 A와 진공 상태인 용기 B가 연결되어 밸브가 닫혀 있는 것을 나타낸 것이다. 그림 (나)는 밸브를 열어 기체가 고르게 분포된 것을 나타낸 것이다.

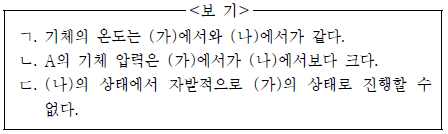

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, A, B는 단열되어 있다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

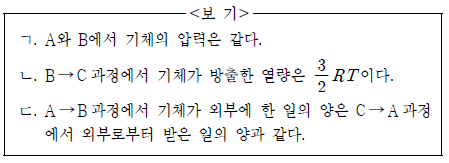

7. 그림은 1 몰의 단원자 분자 이상 기체의 상태가 A→B →C →A를 따라 변할 때, 부피와 온도의 관계를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 기체 상수는 R이다.) [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
8. 그림과 같이 xy 평면에 전하량이 같은 양(+)전하가 원주 상에 60° 간격으로 위치한 A, B, C, D 지점에 각각 고정되어 있다. A에 있는 전하가 원의 중심 O에 만드는 전기장의 세기는 E이다.
O에서 전기장의 방향과 크기로 옳은 것은? (순서대로 방향, 크기) [3점]
- -x, E
- +x, √3 E
- -y, E
- +y, √3 E
- +y, 2E

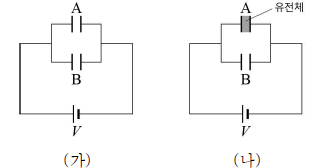

9. 그림 (가)는 동일한 평행판 축전기 A와 B를 전압이 V로 일정한 전원에 연결한 모습을, (나)는 (가)에서 축전기 A에만 유전체를 넣은 모습을 나타낸 것이다.
(나)에서가 (가)에서보다 큰 물리량만을 <보기>에서 있는 대로 고른 것은? (단, 유전체의 유전율은 공기의 유전율보다 크다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
10. 그림과 같이 단면적이 같고 평행판 사이의 거리가 각각 d, 2d인 축전기 A, B를 전압이 V로 일정한 전원에 연결하였다. 스위치 S1만 닫아 충분한 시간이 흐른 후 열고, S2를 닫았다.
S2를 닫고 충분한 시간이 흐른 후 A, B의 전기장의 세기를 각각 EA, EB라 할 때,
는? [3점]
- 1/4
- 1/2
- 1
- 2
- 4
-
CBT문제은행AI2023-04-16 09:09
스위치 S1을 닫으면 A, B 사이에 전하가 분배되어 전위차가 생기게 된다. 이때 A와 B의 전위차는 V이고, A와 B 사이의 전하량은 각각 Q/2이다. (전하 보존 법칙)
스위치 S2를 닫으면 A와 B 사이에 전류가 흐르게 되고, 이때 A와 B 사이의 전압차는 V/2가 된다. (오므로프 법칙)
전압차가 V/2이므로, A와 B 사이의 전하량은 각각 Q/4이다. (전하 보존 법칙)
따라서, A와 B 사이의 전기장의 세기는 각각 EA = Q/2dε0, EB = Q/4dε0 이므로,
= EA/EB = (Q/2dε0) / (Q/4dε0) = 2
따라서 정답은 "2"이다.
11. 그림과 같이 지면에 수직으로 들어가는 균일한 자기장 영역에 놓인 원형 도선에 전류 I가 반시계 방향으로 흐르고 있다.

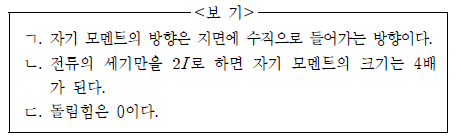

원형 도선에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
12. 그림은 전류가 흐르는 직선 도선 P, Q와 그 주위의 세 점 a, b, c가 같은 평면에 있는 것을 나타낸 것이다. P에 위쪽 방향으로 흐르는 전류가 I이고, a에서 자기장은 0이다.
b, c에서 자기장의 세기를 각각 Bb, Bc라 할 때,
는? (단, 지구 자기장은 무시하고, 눈금의 간격은 일정하다.) [3점]
- 1/3
- 2/3
- 1
- 4/3
- 5/3
-
CBT문제은행AI
2023-04-16 09:09
b와 c에서의 자기장이 P에 미치는 영향은 서로 상쇄된다. 따라서 P에서의 전자기력은 a에서의 자기장이 미치는 영향만 고려하면 된다. a에서의 자기장이 P에 미치는 영향은 P와 a 사이의 거리에 반비례하므로, P에서의 전자기력은 a에서의 자기장이 0이므로 Bb와 Bc의 비율에 비례한다. 따라서
는 Bb와 Bc의 비율인 2/3이다.

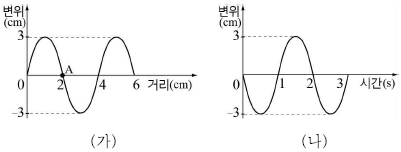

13. 그림 (가)는 진행하는 횡파의 어느 순간의 모습과 매질 위의 점 A를, (나)는 (가)의 순간부터 A의 변위를 시간에 따라 나타낸 것이다.
이 파동의 진행 방향과 속력으로 옳은 것은? (순서대로 방향, 속력)
- 왼쪽, 0.5 cm/s
- 오른쪽, 1 cm/s
- 왼쪽, 1 cm/s
- 오른쪽, 2 cm/s
- 왼쪽, 2 cm/s

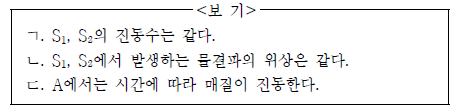

14. 그림은 깊이가 일정한 수면상의 점파원 S1, S2에서 각각 물결파를 발생시켰을 때, 어느 순간 점파원 주위에 나타난 물결파의 마루를 실선으로 나타낸 것이다. A는 S1과 S2로부터 같은 거리에 있는 수면상의 한 지점이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, S1, S2에서 발생하는 파동의 진폭은 같다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

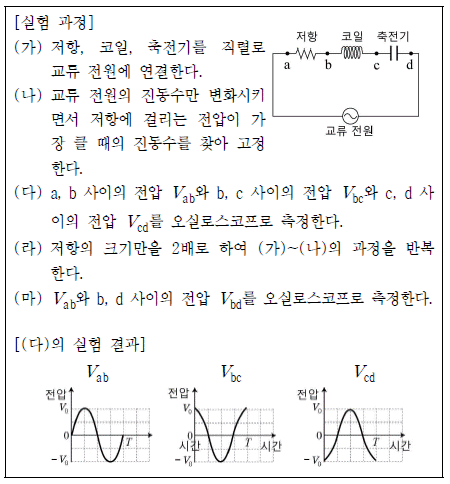

15. 다음은 저항, 코일, 축전기를 직렬로 연결한 교류 회로의 특성을 알아보기 위한 실험이다.
(마)에서 Vab와 Vbd로 옳은 것은? (순서대로 Vab, Vbd) [3점]
-
CBT문제은행AI
2023-04-16 09:09
Vab = VR + VL + VC이고, Vbd = VC이다. 따라서 (마)에서 Vab는 전압의 크기와 위상이 변화하며, Vbd는 전압의 크기만 변화한다. 따라서 정답은 "
"이다.

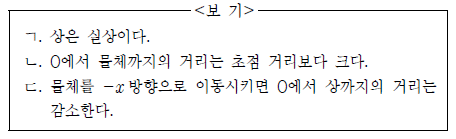

16. 그림과 같이 볼록 렌즈의 왼쪽에 물체를 놓았더니 렌즈의 중심 O에서 물체까지의 거리와 상까지의 거리가 서로 같았다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

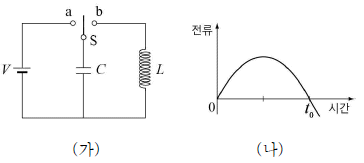

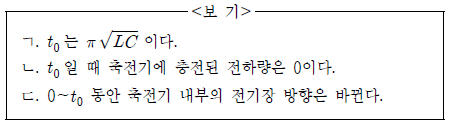

17. 그림 (가)는 자체 유도 계수가 L인 코일과 전기 용량이 C인 축전기, 전압이 V인 전원, 스위치 S를 연결한 회로를 나타낸 것이다. 그림 (나)는 스위치를 a에 연결하여 축전기를 완전히 충전시킨 후, 스위치를 b에 연결하는 순간부터 코일에 흐르는 전류를 시간에 따라 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

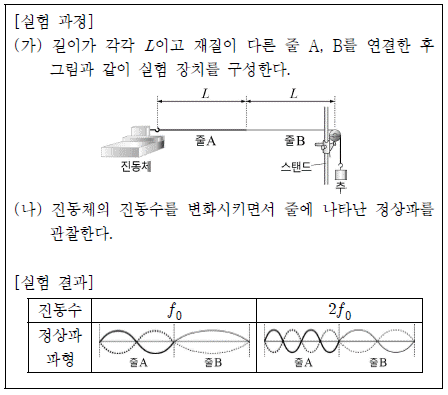

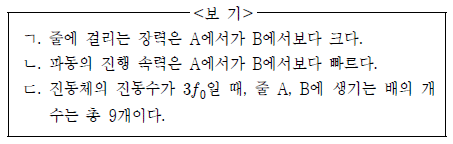

18. 다음은 정상파의 특성을 알아보기 위한 실험이다.
이 실험에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

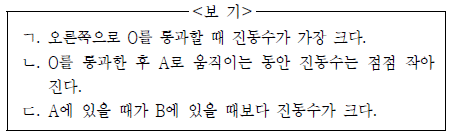

19. 그림은 진동수가 일정한 소리를 발생시키면서 정지해 있는 스피커와 용수철에 연결되어 평형점 O를 중심으로 A와 B점 사이에서 단진동하고 있는 음파측정기를 나타낸 것이다.
음파측정기의 운동에 따라 측정되는 소리의 진동수에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 음파 측정기의 크기는 무시한다.) [3점]
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

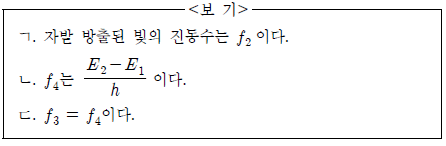

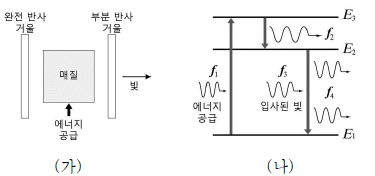

20. 그림 (가)는 레이저의 구조를, (나)는 매질 내에서 전자의 에너지 준위와 빛의 방출 과정을 나타낸 것이다. 외부로 방출되는 레이저의 진동수는 f4이고, E1, E2, E3은 전자의 에너지이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 플랑크 상수는 h이다.)
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
이유: 바퀴가 구르는 동안 P는 바퀴 위에서 원운동을 하게 된다. 즉, P는 중심축 주위를 회전하면서 동시에 바퀴의 이동 방향과 수직한 방향으로도 이동하게 된다. 따라서 P의 운동은 원운동과 직선운동의 합성 운동이다.
