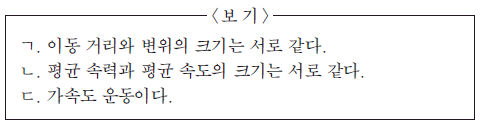

1. 그림은 스피드 스케이팅 선수가 점 P, Q를 지나는 곡선 경로를 따라 운동하는 것을 나타낸 것이다.
P 에서 Q까지 선수의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ

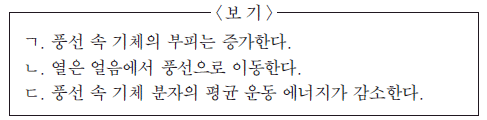

2. 그림과 같이 아이스박스 속에 온도가 30℃인 기체가 채워진 풍선을 넣었다.
이에 대한 설명으로 옳은 것만을 <보 기 >에서 있는 대로 고른 것은? (단, 아이스박스 내부의 공기 온도는 풍선 속 기체의 온도보다 낮다.)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
3. 그림과 같이 엘리베이터 안에서 단진자 A와 용수철 진자 B가 단진동하고 있다. A 와 B 의 주기는 엘리베이터가 정지해 있을 때 각각 TA, TB 이고, 엘리베이터가 속력이 일정하게 증가하며 위로 움직일 때 각각 TA', TB'이다.
A와 B의 주기를 옳게 비교한 것은? (순서대로 A, B) [3점]
- TA' > TA, TB' = TB
- TA' = TA, TB' = TB
- TA' < TA, TB' > TB
- TA' < TA, TB' = TB
- TA' < TA, TB' < TB

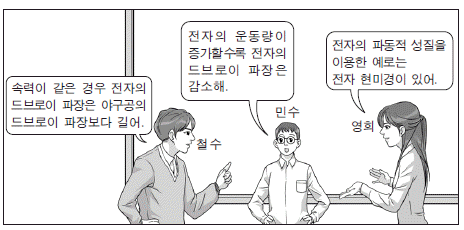

4. 그림은 철수, 민수, 영희가 물질파에 대해 대화하는 것을 나타낸 것이다.
옳게 말한 사람만을 있는 대로 고른 것은?
- 철수
- 민수
- 철수, 영희
- 민수, 영희
- 철수, 민수, 영희

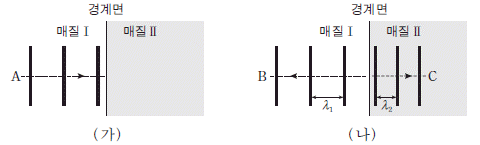

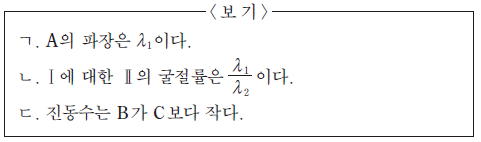

5. 그림 (가)는 매질 Ⅰ에서 진행하는 파동 A의 파면을, (나)는 A가 매질 Ⅰ, Ⅱ의 경계면에서 반사된 파동 B와 경계면을 투과한 파동 C 의 파면을 모식적으로 나타낸 것이다. λ1, λ2는 각각 B, C에서 이웃한 파면 사이의 거리이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

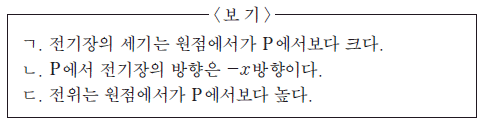

6. 그림과 같이 전하량이 +Q, -Q 인 두 점전하가 x축 상에 고정되어 있다. 점 P는 y 축 상의 점이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

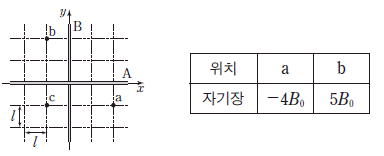

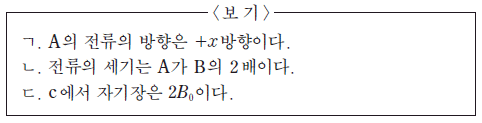

7. 그림은 xy평면에서 각각 x축과 y 축에 고정되어 일정한 전류가 흐르는 무한히 가늘고 긴 직선 도선 A, B와 점 a, b, c 를 나타낸 것이다. 표는 a, b 에서의 자기장을 나타낸 것이다. 자기장의 방향은 xy 평면에서 수직으로 나오는 방향을 양(+)으로 한다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

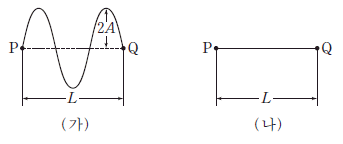

8. 그림 (가)와 (나)는 진폭이 A이고 파장이 같은 두 파동이 각각 속력 v0 으로 서로 반대 방향으로 진행하여 점 P와 Q 사이에서 만든 정상파의 어느 순간의 모습을 나타낸 것이다. (가)의 상태에서 처음으로 (나)의 상태가 되는 데 걸린 시간은 t0 이다. P와 Q 사이의 거리는 L 이다.
v0 은? [3점]
-
CBT문제은행AI2023-04-16 09:09
두 파동이 서로 반대 방향으로 진행하므로, 정상파의 진폭은 A로 유지되고 파동의 주기는 2L/v0 이다. 따라서 (가)의 상태에서 (나)의 상태가 되기 위해서는 정상파가 한 주기를 완료하는 시간인 2L/v0이 걸리므로 t0=2L/v0 이다. 이를 통해 v0=2L/t0=2L/(2L/v0)=
이다.

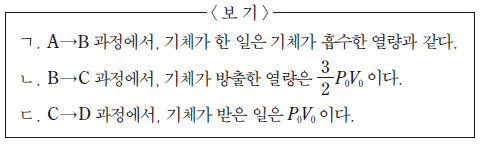

9. 그림은 1몰의 단원자 분자 이상 기체의 상태가 A→B→C→D→A를 따라 변할 때 압력과 부피를 나타낸 것이다. A→B, C→D 과정은 등온 과정이다. A→B 과정에서 기체가 흡수한 열량은 2P0V0 이며, 1 회의 순환 과정에서 기체가 한 일은 P0V0이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

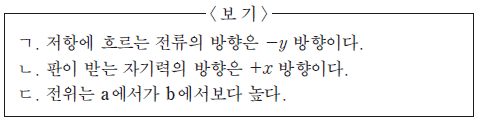

10. 그림과 같이 균일한 자기장 영역에서 xy 평면에 고정된 ㄷ자형 도선 위에 놓인 직사각형 도체판이 당겨져 운동하고 있다. 자기장의 방향은 xy 평면에 수직으로 들어가는 방향이며, 저항에는 일정한 전류가 흐른다. 판의 가장자리의 점 a, b 는 x 축과 나란한 동일 직선 상에 있으며, a 와 b 사이에는 홀 효과에 의한 전위차가 있다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

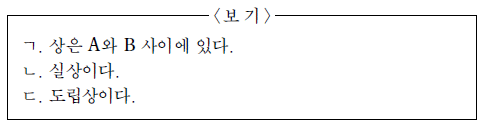

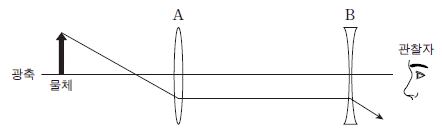

11. 그림은 물체에서 나온 빛의 일부가 렌즈 A, B를 통과하여 진행하는 경로를 나타낸 것이다. 이 경로는 A와 B 사이에서 광축과 나란하다.
관찰자가 관찰한 물체의 상에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄱ, ㄴ, ㄷ

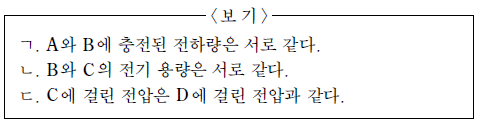

12. 그림은 축전기 A, B, C, D를 직류 전원 장치에 연결한 회로를 나타낸 것이다. A, B, C, D에 저장된 에너지는 각각 2U0, U0, 4U0, 2U0이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ

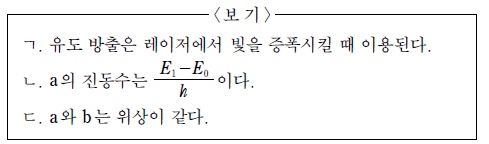

13. 그림은 단색광 a 에 의해 전자가 에너지 E1 인 상태에서 E0 인 상태로 전이하면서 빛 b를 방출하는 유도 방출 과정을 모식적으로 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 플랑크 상수는 h 이다.)
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄴ, ㄷ

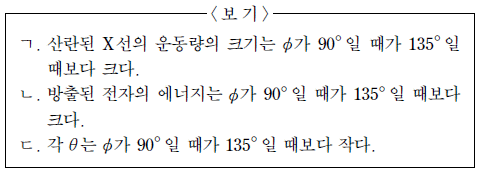

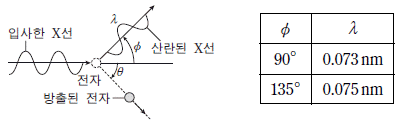

14. 그림은 콤프턴 산란 실험에서 파장이 0.071nm인 X선이 정지해 있는 전자와 충돌하여 산란되는 것을 모식적으로 나타낸 것이다. 산란된 X선의 파장은 λ이다. 표는 두 산란각 ø 에서 측정한 λ를 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점
- ㄱ
- ㄴ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

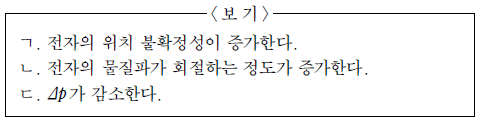

15. 그림은 운동량이 p 인 전자가 폭이 △x 인 슬릿을 통과하는 것을 모식적으로 나타낸 것이다. 슬릿을 통과한 전자의 운동량 불확정성은 △p 이다.
△x를 줄일 때 나타나는 현상으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄴ
- ㄷ
- ㄱ, ㄴ
- ㄱ, ㄷ
- ㄴ, ㄷ

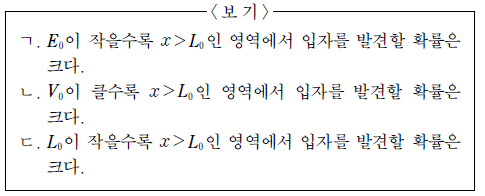

16. 그림은 운동 에너지가 E0인 입자가 폭이 L0 이고 높이가 V0 인 퍼텐셜 장벽을 향해 운동하는 것을 나타낸 것이다. E0 은 V0보다 작다.
입자의 양자 터널 효과에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄷ
- ㄱ, ㄴ
- ㄴ, ㄷ
- ㄱ, ㄴ, ㄷ
17. 그림과 같이 경찰차가 일정한 진동수 f 의 사이렌 소리를 내며 1/10 v 의 속력으로 철수를 향해, 철수는 1/20 v 의 속력으로 경찰차를 향해 서로 다가가고 있다. v 는 공기 중에서 음속이다.
철수가 듣는 사이렌 소리의 파장과 진동수는? (단, 경찰차와 철수는 동일 직선 상에서 운동한다.) (순서대로 파장, 진동수) [3점]

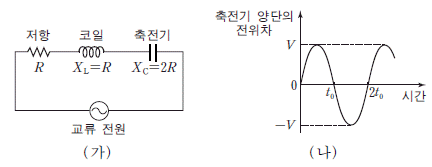

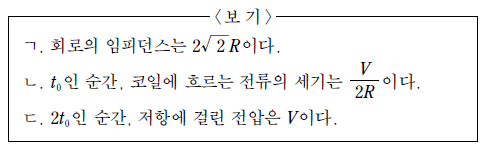

18. 그림 (가)는 저항, 코일, 축전기를 전압의 최댓값과 진동수가 일정한 교류 전원에 연결한 것을 나타낸 것이다. 저항의 저항값은 R, 코일의 유도 리액턴스 XL 은 R, 축전기의 용량 리액턴스 XC 는 2R이다. 그림 (나)는 축전기 양단의 전위차를 시간에 따라 나타낸 것이다.
이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?
- ㄱ
- ㄴ
- ㄷ
- ㄱ, ㄷ
- ㄴ, ㄷ

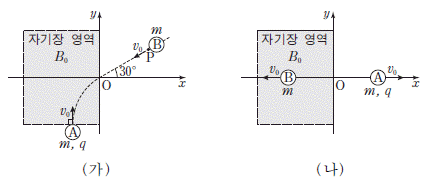

19. 그림 (가)와 같이 xy 평면에서 질량 m, 전하량 q인 입자 A가 +y 방향의 속력 v0 으로 자기장 영역에 수직으로 입사하는 순간, x 축과 30° 의 각을 이루는 직선을 따라 일정한 속력 v0 으로 운동하는 질량 m인 입자 B가 점 P를 지난다. 자기장의 세기는 B0 이고 방향은 xy 평면에 수직인 방향이다. 그림 (나)는 점 O에서 탄성 충돌을 한 A, B가 각각 속력 v0 으로 x 축 상에서 운동하는 것을 나타낸 것이다.
O와 P 사이의 거리는? (단, 입자의 크기는 무시한다.) [3점]
-
CBT문제은행AI
2023-04-16 09:09
입자 A가 자기장에 진입하면서 받는 로렌츠 힘으로 인해 운동 방향이 바뀌게 된다. 이로 인해 입자 A는 y축 방향으로 운동하게 되고, x축 방향으로는 운동하지 않는다. 따라서 입자 B는 x축 방향으로만 운동하게 되며, 이는 입자 A와의 탄성 충돌에서도 변하지 않는다. 이에 따라 O와 P 사이의 거리는 입자 B가 x축 방향으로 운동하는 시간 동안 이동한 거리와 같으므로, vt = v0t = B0q/m * t2/2 이다. 여기서 t는 입자 B가 P 지점에 도달하는 데 걸리는 시간이다. 이를 풀면 t = sqrt(2mvt/B0q) 이므로, O와 P 사이의 거리는 vt = v0 * sqrt(2m/B0q) 이다. 따라서 정답은 "
" 이다.

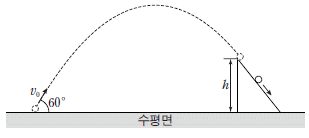

20. 그림과 같이 수평면과 60° 의 각을 이루며 v0 의 속력으로 던져진 물체가 포물선 운동을 하다가 높이 h 인 곳에서부터 마찰이 없는 경사면을 따라 직선 운동을 하고 있다. 높이 h 인 지점에서 물체의 속도 방향은 경사면과 나란한 방향이며, h 는 포물선의 최고점 높이의 1/2배이다.
물체가 수평면에 도달하는 순간, 속도의 수평 성분의 크기는? (단, 물체는 동일 연직면에서 운동하며, 물체의 크기는 무시한다.) [3점]
-
CBT문제은행AI
2023-04-16 09:09
물체가 수평면에 도달할 때, 운동 에너지는 위치 에너지로 완전히 변환된다. 따라서, 운동 에너지와 위치 에너지의 합은 일정하다. 물체가 수평면에 도달할 때, 위치 에너지는 h 만큼 감소하므로, 운동 에너지는 h 만큼 증가한다. 이때, 운동 에너지는 물체의 속도의 제곱에 비례하므로, 속도의 수평 성분의 크기는 2배가 된다. 따라서, 정답은 "
" 이다.
