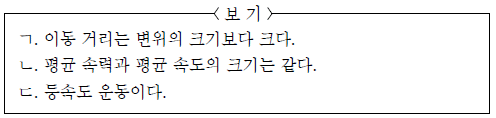

1. 그림은 철수가 점 P, Q를 지나는 곡선 경로를 따라 운동하는 모습을 나타낸 것이다.

P에서 Q까지 철수의 운동에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

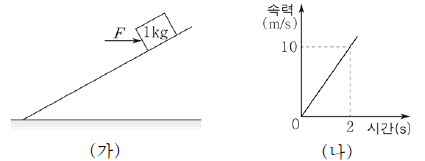

3. 그림 (가)는 마찰이 없는 경사면에서 질량이 1kg인 물체에 수평면과 나란한 방향의 힘 F를 작용하였더니 물체가 정지하고 있는 모습을 나타낸 것이다. 그림 (나)는 (가)의 F를 제거한 순간부터 물체의 속력을 시간에 따라 나타낸 것이다.

F의 크기는? (단, 중력 가속도는 10m/s²이고, 물체의 크기는 무시한다.) [3점]

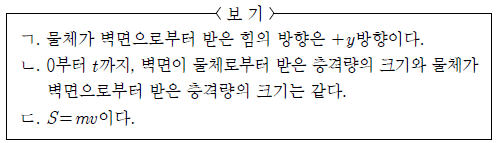

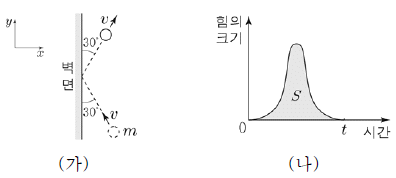

5. 그림 (가)와 같이 마찰이 없는 xy평면에서 질량 m인 물체가 속력 v로 벽면과 30°의 각으로 충돌한 후 속력 v로 튕겨 나왔다. 그림 (나)는 물체가 벽면으로부터 받은 힘의 크기를 시간에 따라 나타낸 것이다. 힘의 크기와 시간축이 이루는 면적은 S이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

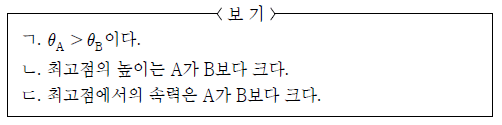

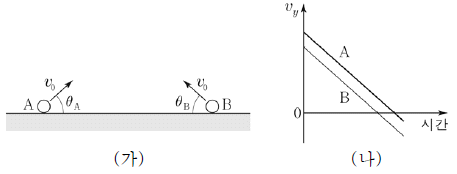

7. 그림 (가)는 물체 A, B가 수평면과 각각 θ_A, θ_B의 각을 이루며 동일한 속력 v₀으로 던져지는 것을 나타낸 것이고, (나)는 A, B가 던져지는 순간부터 A, B의 연직 방향 속도 v_y를 시간에 따라 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, 물체의 크기와 공기 저항은 무시한다.) [3점]

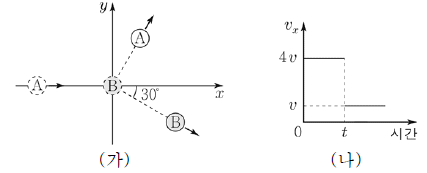

9. 그림 (가)와 같이 마찰이 없는 xy평면에서 +x방향으로 운동하던 물체 A가 정지해 있던 물체 B와 탄성 충돌한 후 A, B가 각각 등속도 운동을 한다. 그림 (나)는 A의 속도의 x성분 v_x를 시간에 따라 나타낸 것이다. A와 B는 질량이 같고, t일 때 충돌하였다.

충돌 후 A의 속력은? (단, 물체의 크기는 무시한다.) [3점]

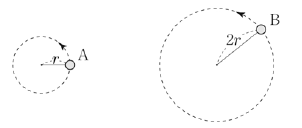

11. 그림과 같이 수평면에서 물체 A, B가 각각 반지름이 r, 2r인 등속 원운동을 하고 있다. 운동 에너지는 A가 B의 2배이다.

A, B에 작용하는 구심력의 크기를 각각 F_A, F_B라 할 때, F_A : F_B는? (단, 물체의 크기는 무시한다.)

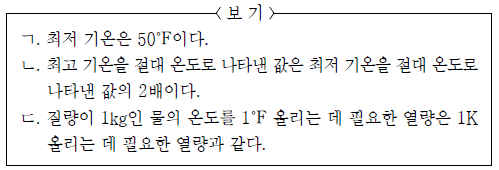

13. 그림은 어느 지역의 하루 동안의 최저, 최고 기온에 대해 설명하는 모습을 나타낸 것이고, 표는 물의 어는점과 끓는점을 화씨온도와 절대 온도로 나타낸 것이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은?

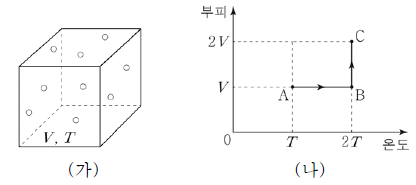

15. 그림 (가)는 1몰의 단원자 분자 이상 기체가 정육면체 상자 속에 들어 있는 모습을, (나)는 (가)의 기체의 상태가 A→B→C를 따라 변할 때 부피와 절대 온도를 나타낸 것이다. A→B 과정에서 기체가 흡수한 열량은 Q 이다.

이 기체에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? (단, R는 기체 상수이다.) [3점]

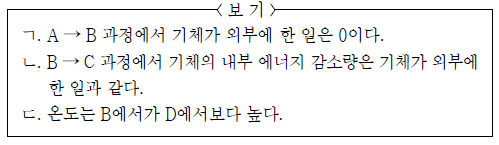

17. 그래프는 일정량의 단원자 분자 이상 기체의 상태가 A → B → C → D → A를 따라 변할 때 압력과 부피를 나타낸 것이다. A → B, C → D 과정은 등압 과정이고, B → C, D → A 과정은 단열 과정이다.

이에 대한 설명으로 옳은 것만을 <보기>에서 있는 대로 고른 것은? [3점]

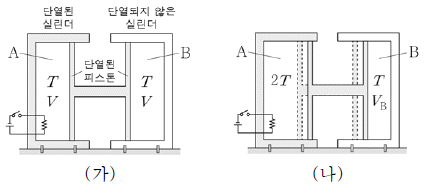

19. 그림 (가)와 같이 수평면에 각각 고정된 두 실린더에 단면적이 같은 두 개의 피스톤이 서로 연결되어 정지해 있다. 각 실린더 안의 일정량의 이상 기체 A와 B는 절대 온도, 부피가 각각 T, V로 같다. 그림 (나)와 같이 (가)의 A에 열을 가했더니 피스톤이 오른쪽으로 움직여 B의 부피가 V_B인 상태로 정지해 있다. 이때 A, B의 절대 온도는 각각 2T, T이다.

V_B는? (단, 실린더와 피스톤 사이의 마찰은 무시한다.) [3점]
