9급 지방직 공무원 서울시 자동차구조원리 필기 기출문제복원 (2022-06-18)

9급 지방직 공무원 서울시 자동차구조원리 2022-06-18 필기 기출문제 해설

이 페이지는 9급 지방직 공무원 서울시 자동차구조원리 2022-06-18 기출문제를 CBT 방식으로 풀이하고 정답 및 회원들의 상세 해설을 확인할 수 있는 페이지입니다.

9급 지방직 공무원 서울시 자동차구조원리
(2022-06-18 기출문제)

목록

1과목: 과목 구분 없음

1. 전기 자동차에서 완속 충전 시 외부 교류전원(AC)을 승압시키고 직류전원(DC)으로 변환하여 고전압 배터리에 충전시키기 위한 장치로 가장 옳은 것은?

  1. MCU(Motor Control Unit)
  2. BMS(Battery Management System)
  3. LDC(Low voltage DC-DC Converter)
  4. OBC(On-Board Charger)
(정답률: 49%)
  • OBC(On-Board Charger)는 외부의 AC 전원을 차량 내부에서 DC 전원으로 변환하여 고전압 배터리를 충전시키는 장치입니다.

    오답 노트
    MCU: 모터 제어 장치
    BMS: 배터리 상태 관리 시스템
    LDC: 고전압을 저전압으로 변환하는 컨버터
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

2. ＜보기＞의 규격을 갖는 타이어의 외경과 가장 유사한 값[mm]은? (단, 1in=25.4mm로 계산한다.)

  1. 653
  2. 678
  3. 696
  4. 705
(정답률: 61%)
  • 타이어 외경은 휠 지름에 타이어 사이드월 높이의 2배를 더해 계산합니다. 이미지의 규격 $245/45 R 18 97 W$에서 단면폭은 $245\text{mm}$, 편평비는 $45\%$, 휠 지름은 $18\text{inch}$입니다.
    ① [기본 공식] $D = (W \times \frac{S}{100} \times 2) + (d \times 25.4)$
    ② [숫자 대입] $D = (245 \times \frac{45}{100} \times 2) + (18 \times 25.4)$
    ③ [최종 결과] $D = 678.1$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

3. 자동차용 교류발전기 구성 부품 중 로터(Rotor)에 대한 설명으로 가장 옳지 않은 것은?

  1. 로터는 직류발전기의 전기자코일과 전기자철심에 상당하며 자속을 만든다.
  2. 로터는 로터철심, 로터코일, 슬립링, 로터축 등으로 구성되어 있다.
  3. 로터는 크랭크 풀리와 벨트로 연결되어 회전하는 부분이다.
  4. 로터코일은 브러시와 슬립링을 통해 들어온 여자전류로 자장을 발생시킨다.
(정답률: 52%)
  • 교류발전기에서 로터(Rotor)는 자속을 생성하는 계자(Field) 역할을 하며, 직류발전기의 전기자가 아닌 계자 부분에 해당합니다.

    오답 노트
    로터 구성: 로터철심, 로터코일, 슬립링, 로터축으로 구성됨
    구동 방식: 크랭크 풀리와 벨트로 연결되어 회전함
    자장 발생: 브러시와 슬립링을 통해 여자전류가 공급되어 자장을 형성함
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

4. 프런트 휠 얼라인먼트(Front wheel alignment)의 조향특성에 대한 설명으로 가장 옳은 것은?

  1. 언더 스티어링이란 조향각을 일정하게 하면서 선회 시 안쪽으로 말려 들어가서 선회 반지름이 작아지는 현상을 말한다.
  2. 프런트 훨 얼라인먼트는 조향 링키지 마멸이나 캠버에 의한 토인(toe-in) 경향을 방지한다.
  3. 차량의 하중과 타이어의 접지 부분의 반작용으로 타이어의 아래쪽(폭)이 바깥쪽으로 벌어지는 정(+)의 캠버를 방지하기 위하여 역(-)의 캠버를 둔다.
  4. 직진 방향으로의 복원력을 높이려면 정(+)의 캐스터를 둔다.
(정답률: 65%)
  • 캐스터는 조향축이 수직선에 대해 뒤쪽으로 기울어진 각도로, 차량이 직진하려는 복원력을 발생시켜 주행 안정성을 높입니다.

    오답 노트
    언더 스티어링: 선회 반지름이 커지는 현상
    프런트 휠 얼라인먼트: 캠버, 캐스터, 토인 등을 조절하여 타이어 마모 방지 및 주행 성능 향상
    역의 캠버: 코너링 시 타이어 접지력을 높이기 위해 설정
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

5. 총 무게가 1,500kgf인 자동차가 일정한 경사각도를 갖는 경사면을 올라가고 있다. 등판저항이 750kgf라고 할 때, 이 경사면의 경사각도[deg]는?

  1. 30
  2. 45
  3. 50
  4. 60
(정답률: 58%)
  • 등판저항은 차량 무게에 경사각의 사인(sin) 값을 곱하여 산출합니다.
    ① [기본 공식] $R = W \sin \theta$
    ② [숫자 대입] $750 = 1500 \sin \theta$
    ③ [최종 결과] $\theta = 30$
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

6. 가솔린 엔진 자동차의 삼원 촉매 장치에서 환원반응을 통해 줄이는 배출가스 성분은?

  1. 탄화수소(HC)
  2. 질소산화물(NOx)
  3. 일산화탄소(CO)
  4. 이산화탄소(CO2)
(정답률: 72%)
  • 삼원 촉매 장치는 세 가지 유해 물질을 동시에 정화합니다. 이 중 환원반응(Reduction)은 산소를 떼어내는 과정으로, 질소산화물($NO_{x}$)을 무해한 질소($N_{2}$)와 산소($O_{2}$)로 분해하여 배출가스를 줄입니다.

    오답 노트
    탄화수소(HC), 일산화탄소(CO): 이들은 산화반응을 통해 정화됨
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

7. ＜보기＞에서 고휘도 방전 전조등(High Intensity Discharge Lamp)에 대한 설명으로 옳은 것을 모두 고른 것은?

  1. ㄱ, ㄴ
  2. ㄱ, ㄷ
  3. ㄱ, ㄴ, ㄹ
  4. ㄴ, ㄷ, ㄹ
(정답률: 75%)
  • HID 램프는 고전압을 이용한 플라즈마 방전으로 빛을 내는 전조등입니다.
    이미지 에서 할로겐 전구보다 조사거리가 길고 수명이 향상되며, 플라즈마 방전 방식을 사용한다는 설명이 모두 옳습니다.

    오답 노트
    할로겐 전구에 비해 전력소비가 많다: HID는 할로겐보다 광효율이 좋아 전력소비가 적음
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

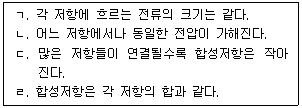

8. ＜보기＞에서 저항의 접속방법 중 병렬접속에 대한 설명으로 옳은 것을 모두 고른 것은?

  1. ㄱ, ㄷ
  2. ㄱ, ㄹ
  3. ㄴ, ㄷ
  4. ㄴ, ㄹ
(정답률: 57%)
  • 저항의 병렬접속은 전압이 일정하고 전류가 나누어 흐르는 구조입니다.
    이미지 의 내용 중 어느 저항에서나 동일한 전압이 가해진다는 점과, 저항이 추가될수록 전체 전류 통로가 넓어져 합성저항은 작아진다는 설명이 옳습니다.

    오답 노트
    각 저항에 흐르는 전류의 크기는 같다: 저항값에 따라 전류가 분배되므로 다름
    합성저항은 각 저항의 합과 같다: 이는 직렬접속에 대한 설명임
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

9. 자동제한 차동기어장치(LSD: Limited Slip Differential)가 작동할 때의 장점에 대한 설명으로 가장 옳지 않은 것은?

  1. 고속 곡선주행을 할 때 안전성이 좋다.
  2. 타이어의 미끄럼이 방지되어 타이어 수명을 연장할 수 있다.
  3. 요철 노면을 주행할 때 뒷부분의 흔들림을 방지할 수 있다.
  4. 미끄러운 노면에서 출발이 쉽다.
(정답률: 53%)
  • LSD는 좌우 바퀴의 회전 차이를 제한하여 구동력을 확보하는 장치입니다. 하지만 고속 곡선주행 시에는 좌우 바퀴의 회전수 차이가 자연스럽게 발생해야 부드러운 코너링이 가능한데, LSD가 작동하면 이 차이를 억제하여 오히려 조향 성능이 떨어지고 안전성이 저하될 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

10. 기관의 피스톤 링 플러터(piston ring flutter) 현상을 방지하는 방법으로 가장 옳지 않은 것은?

  1. 링 이음부는 배압이 적으므로 링 이음부의 면압 분포를 높게 한다.
  2. 실린더 벽에서 긁어내린 윤활유를 배출시킬 수 있는 홈을 링 랜드에 둔다.
  3. 피스톤 링의 지름방향 폭을 좁게 하여 링의 장력과 면압을 감소시킨다.
  4. 얇은 링을 사용하여 링의 무게를 줄여 관성력을 감소시킨다.
(정답률: 54%)
  • 피스톤 링 플러터 현상을 방지하기 위해서는 링의 지름방향 폭을 넓게 하여 링의 장력과 면압을 높여야 합니다. 폭을 좁게 하여 장력과 면압을 감소시키는 것은 플러터 현상을 방지하는 방법이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

11. 「도로교통법 시행규칙」상 차량신호등의 적색 등화의 점멸 신호가 뜻하는 바로 가장 옳은 것은?

  1. 차마는 정지선이나 횡단보도가 있을 때에는 그 직전이나 교차로의 직전에 일시정지한 후 다른 교통에 주의하면서 진행할 수 있다.
  2. 차마는 정지선, 횡단보도 및 교차로의 직전에서 정지해야 한다.
  3. 차마는 우회전하려는 경우 정지선, 횡단보도 및 교차로의 직전에서 정지한 후 신호에 따라 진행하는 다른 차마의 교통을 방해하지 않고 우회전할 수 있다.
  4. 교차로에서 차마가 우회전하려는 경우 차마는 우회전 삼색등이 적색의 등화인 경우 우회전할 수 없다.
(정답률: 72%)
  • 차량신호등의 적색 등화 점멸 신호는 차마가 정지선이나 횡단보도가 있을 때에는 그 직전이나 교차로의 직전에 일시정지한 후, 다른 교통에 주의하면서 진행할 수 있음을 의미합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

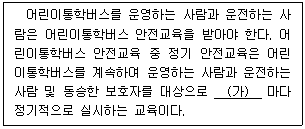

12. 「도로교통법」상 어린이통학버스 운영자 등에 대한 안전교육 중 ＜보기＞의 (가)에 들어갈 말로 가장 옳은 것은?

  1. 1년
  2. 2년
  3. 3년
  4. 5년
(정답률: 77%)
  • 도로교통법령에 따라 어린이통학버스 안전교육 중 정기 안전교육은 어린이통학버스를 계속하여 운영하는 사람, 운전하는 사람 및 동승한 보호자를 대상으로 2년마다 정기적으로 실시해야 합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

13. 「도로교통법」상 운전면허증의 반납에 대한 설명으로 가장 옳지 않은 것은?

  1. 운전면허 취소처분을 받은 경우 그 사유가 발생한 날부터 7일 이내에 반납하여야 한다.
  2. 경찰공무원은 취소처분을 받고 법정 기한 내에 운전면허증을 반납하지 아니한 사람이 소지한 운전면허증을 직접 회수할 수 있다.
  3. 시 • 도경찰청장이 운전면허효력 정지처분을 받은 사람으로부터 운전면허증을 회수하였을 때에는 이를 보관하였다가 정지기간이 끝난 6개월 후 돌려주어야 한다.
  4. 운전면허증을 갱신 받았을 때, 기존 운전면허증은 반납하여야 한다.
(정답률: 71%)
  • 시·도경찰청장이 운전면허효력 정지처분을 받은 사람으로부터 운전면허증을 회수하였을 때에는 이를 보관하였다가 정지기간이 끝난 후 즉시 돌려주어야 하며, 무조건 6개월 후에 돌려주는 것이 아닙니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

14. 「도로교통법」상 보행자의 통행에 대한 설명으로 가장 옳지 않은 것은?

  1. 보행자는 보도에서는 우측통행을 원칙으로 한다.
  2. 보행자는 보도와 차도가 구분되지 아니한 도로 중 중앙선이 있는 도로에서는 길가장자리 또는 길가장자리구역으로 통행하여야 한다.
  3. 보행자는 보도와 차도가 구분되지 아니한 도로 중 중앙선이 없는 도로에서는 도로의 전 부분으로 통행할 수 없다.
  4. 보행자는 보도와 차도가 구분된 도로에서는 언제나 보도로 통행하여야 한다. 다만, 차도를 횡단하는 경우, 도로공사 등으로 보도의 통행이 금지된 경우나 그 밖의 부득이한 경우에는 그러하지 아니하다.
(정답률: 72%)
  • 보도와 차도가 구분되지 아니한 도로 중 중앙선이 없는 도로에서는 보행자가 도로의 전 부분으로 통행할 수 있습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

15. 「도로교통법 시행령」상 차도를 통행할 수 있는 경우로 가장 옳지 않은 것은?

  1. 사다리, 목재, 그 밖에 보행자의 통행에 지장을 줄 우려가 있는 물건을 운반 중인 사람
  2. 기(旗) 또는 현수막 등을 휴대한 행렬
  3. 말·소 등의 큰 동물을 몰고 가는 사람
  4. 신체의 평형기능에 장애가 있는 사람
(정답률: 70%)
  • 신체의 평형기능에 장애가 있는 사람은 보행자의 안전과 보호를 위해 보도(인도)를 통행해야 하며, 차도를 통행할 수 있는 예외 대상에 해당하지 않습니다.

    오답 노트
    물건 운반자, 기/현수막 행렬, 큰 동물을 모는 사람은 보행자 통행에 지장을 줄 수 있어 차도 통행이 가능합니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

16. 도로교통법령상 운전면허를 받으려는 사람이 시험에 응시하기 전에 받아야 하는 교통안전교육에 대한 설명으로 가장 옳지 않은 것은?

  1. 교통안전교육은 시청각교육 등의 방법으로 1시간 실시한다.
  2. 운전면허 및 자동차관리에 관한 교통안전교육을 받아야 한다.
  3. 교육의 과목 • 내용 • 방법 및 시간 등에 관하여 필요한 사항은 행정안전부령으로 정한다.
  4. 운전자가 갖추어야 하는 기본예절에 관한 교통안전교육을 받아야 한다.
(정답률: 48%)
  • 교통안전교육의 내용은 운전자가 갖추어야 할 기본예절, 도로교통법령, 안전운전 방법 등으로 구성되며, 자동차관리에 관한 내용은 교육 과목에 포함되지 않습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

17. 「도로교통법」상 운전면허의 결격사유에 대한 설명으로 가장 옳지 않은 것은?

  1. 무면허운전 금지를 위반하여 자동차를 운전한 경우에는 그 위반한 날부터 1년간 운전면허를 받을 수 없다.
  2. 음주운전 금지를 위반하여 운전을 하다가 사람을 사상한 후 사고발생 시의 조치에 따른 필요한 조치 및 신고를 하지 아니한 경우에는 그 위반한 날부터 3년간 운전면허를 받을 수 없다.
  3. 자동차등을 이용하여 범죄행위를 하거나 다른 사람의 자동차등을 훔치거나 빼앗은 사람이 무면허운전 금지를 위반하여 그 자동차등을 운전한 경우에는 그 위반한 날부터 3년간 운전면허를 받을 수 없다.
  4. 음주운전 금지를 위반하여 운전을 하다가 교통사고를 일으킨 경우에는 운전면허가 취소된 날부터 2년간 운전면허를 받을 수 없다.
(정답률: 58%)
  • 음주운전 중 사람을 사상하고 구호 조치 및 신고 없이 도주한 경우(뺑소니), 그 위반한 날부터 5년간 운전면허를 받을 수 없습니다.

    오답 노트
    무면허운전 위반은 1년, 범죄행위/절도 후 무면허운전은 3년, 음주운전 교통사고는 2년의 결격기간이 적용됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

18. ＜보기＞에서 「도로교통법 시행규칙」상 도로교통 안전표지판 중 규제표지의 개수는?

  1. 2개
  2. 3개
  3. 4개
  4. 5개
(정답률: 47%)
  • 규제표지는 흰색 바탕에 빨간색 테두리가 있는 원형 표지판입니다. 이미지에서 규제표지는 너비제한($2.2m$), 중량제한($5.5t$)을 포함하여 총 4개가 확인됩니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

19. 「도로교통법」상 벌칙에 대한 설명으로 가장 옳지 않은 것은?

  1. 운전면허의 효력이 정지된 경우 자동차를 운전한 사람은 6개월 이하의 징역이나 200만원 이하의 벌금 또는 구류에 처한다.
  2. 정비불량차를 운전하도록 시킨 사람은 6개월 이하의 징역이나 200만원 이하의 벌금 또는 구류에 처한다.
  3. 교통단속용 장비의 기능을 방해하는 장치를 한 차를 운전한 사람은 6개월 이하의 징역이나 200만원 이하의 벌금 또는 구류에 처한다.
  4. 고속도로에서 고의로 중앙선의 좌측 부분으로 통행한 운전자는 100만원 이하의 벌금 또는 구류에 처한다.
(정답률: 56%)
  • 운전면허의 효력이 정지된 상태에서 자동차를 운전한 사람은 1년 이하의 징역이나 300만원 이하의 벌금에 처해집니다.

    오답 노트
    정비불량차 운전 지시, 교통단속용 장비 방해 장치 부착 차량 운전, 고속도로 고의 중앙선 좌측 통행은 제시된 벌칙 규정이 맞습니다.
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.

20. 「도로교통법」상 정차 및 주차 금지인 위치가 아닌 것은?

  1. 노상주차장을 제외하고, 보도와 차도가 구분된 도로의 보도
  2. 안전지대가 설치된 도로에서 그 안전지대의 사방으로부터 8미터 떨어진 곳
  3. 횡단보도로부터 8미터 떨어진 곳
  4. 「소방기본법」 제10조에 따른 소방용수시설로부터 8미터 떨어진 곳
(정답률: 60%)
  • 도로교통법상 소방용수시설로부터 5미터 이내인 곳이 정차 및 주차 금지 구역입니다. 따라서 8미터 떨어진 곳은 금지 위치에 해당하지 않습니다.

    오답 노트
    보도: 보도와 차도가 구분된 도로의 보도는 금지 구역
    안전지대: 안전지대 사방 10미터 이내 금지 구역
    횡단보도: 횡단보도 10미터 이내 금지 구역
profile_image
1

*오류신고 접수시 100포인트 지급해드립니다.
