1. 흙막이의 설계에서 벽의 배면에 작용하는 측압은 깊이에 비례하여 증가하는 것으로 하고, 측압계수는 토질 및 지하수위에 따라 다르게 규정하고 있다. 점토지반 중, 경질점토로 이루어진 지반에 적용할 수 있는 측압계수 범위는?
- 0.2∼0.5
- 0.2∼0.6
- 0.3∼0.7
- 0.5∼0.8
3. 경간 ℓ인 단순보가 등분포하중 ω를 받는 경우, 경간 중앙 위치에서의 휨모멘트 M과 전단력 V는? (순서대로 휨모멘트M, 전단력V)
- ωℓ2/8, ωℓ/2
- ωℓ2/8, 0
- ωℓ2/12, ωℓ/2
- ωℓ2/12, 0
4. 강도설계법을 적용한 보강콘크리트블록조적조로 구성된 모멘트 저항벽체골조의 치수제한에 대한 설명으로 옳지 않은 것은?
- 피어의 공칭깊이는 2,400mm를 넘을 수 없다.
- 보의 순경간은 보깊이의 2배 이상이어야 한다.
- 피어의 깊이에 대한 높이의 비는 3을 넘을 수 없다.
- 보의 폭에 대한 보깊이의 비는 6을 넘을 수 없다.
5. 철근콘크리트 부재에서 전단보강철근으로 사용할 수 있는 형태로 옳지 않은 것은?
- 주인장철근에 30°로 설치된 스터럽
- 부재축에 직각으로 배치된 용접 철망
- 주인장철근에 45°로 구부린 굽힘철근
- 나선철근, 원형 띠철근 또는 후프철근
6. 그림과 같이 철근콘크리트 캔틸레버보에서 등분포하중 ω가 작용할 때 인장 주철근의 배근 위치로 옳은 것은? (단, 굵은 실선은 인장 주철근을 나타낸다)
-
CBT문제은행AI2023-04-08 18:01
캔틸레버보에서는 보와 주철근이 하나의 단면으로 작용하므로, 보의 중립면과 주철근의 중립면이 일치해야 한다. 따라서 인장 주철근의 배근 위치는 보의 중심선에 위치해야 하며, 이는 "
"이다.
7. 저온의 동절기 공사, 도로 및 수중공사 등 긴급공사에 사용되며, 뛰어난 단기강도 때문에 PC제품 제조 시 생산성을 높일 수 있는 시멘트는?
- 고로시멘트
- 조강포틀랜드시멘트
- 중용열포틀랜드시멘트
- 내황산염포틀랜드시멘트
8. 초고층 건축물이 비틀리거나 기울어지면 기존의 수직기둥과 보로 구성된 구조형식으로는 구조물을 지지하는 데 한계가 있다. 이를 극복하기 위해서 수직기둥을 대신하여 경사각을 가진 대형가새로 횡력에 저항하는 구조시스템은?
- 아웃리거 구조시스템
- 묶음튜브 구조시스템
- 골조－전단벽 구조시스템
- 다이아그리드 구조시스템
9. 철근콘크리트구조의 내진설계 시 특별 고려사항 중 경간 중앙에 대해 묶음철근이 대각형태로 보강된 연결보에 대한 설명으로 옳지 않은 것은? (단, Avd는 대각선 철근의 각 무리별 전체 단면적, fy는 철근의 설계기준항복강도, α는 대각철근과 부재축 사이의 각, fck는 콘크리트의 설계기준압축강도, Acp는 콘크리트 단면에서 외부 둘레로 둘러싸인 면적, bω는 복부 폭을 각각 의미한다)
- 대각선 철근은 벽체 안으로 인장에 대해 정착시켜야 한다.
- 대각선 철근은 연결보의 공칭휨강도에 기여하는 것으로 볼 수 있다.
- 공칭전단강도(Vn) 결정시 Vn=2Avdfysinα≥(5√fck/6)Acp의 조건을 만족하여야 한다.
- 대각선 철근묶음은 최소한 4개의 철근으로 이루어져야 하며, 이때 횡철근의 외단에서 외단까지 거리는 보의 면에 수직한 방향으로 bω/2이상이어야 하고, 보의 면내에서는 대각선 철근에 대한 수직방향으로 bω/5이상이어야 한다.
10. 단순보형 아치가 중앙부에 수직력 P를 받을 때, 축방향 응력도 (Axial Force Diagram)의 형태로 옳은 것은? (단, 아치의 자중은 무시하며, r은 반경, －기호는 압축력, ＋기호는 인장력을 나타낸다)
-
CBT문제은행AI
2023-04-08 18:03
아치가 중앙부에 수직력 P를 받을 때, 축방향 응력은 인장력과 압축력이 번갈아가며 나타난다. 이는 아치의 형태와 관련이 있으며, 중앙부에서는 인장력이 최대값을 가지고 양쪽 끝에서는 압축력이 최대값을 가진다. 따라서, 옳은 축방향 응력도의 형태는 "
"이다.
11. 말뚝재료의 허용압축응력을 저감하지 않아도 되는 세장비의 한계값[n]으로 옳은 것은?
- 기성 RC 말뚝: 75
- PHC 말뚝: 80
- 강관 말뚝: 110
- 현장타설 콘크리트말뚝: 60
12. 강도설계법을 적용한 보강조적조의 설계가정으로 옳지 않은 것은?
- 조적조는 파괴계수 이상의 인장응력을 받지 못한다.
- 휨강도 계산에서는 조적조벽의 인장강도를 고려한다.
- 조적조의 응력은 단면에서 등가압축영역에 균일하게 분포 한다고 가정한다.
- 보강근과 조적조의 변형률은 중립축으로부터의 거리에 비례한다고 가정한다.

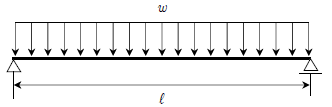

13. 그림과 같이 등분포 하중(ω)을 받는 철근콘크리트 단순보에서 균열 발생 전의 최대 처짐 양을 줄이기 위한 방법으로 다음 중 가장 효과적인 것은?
- 단면의 깊이를 2배 높인다.
- 주철근 양을 2배 많게 한다.
- 단면의 폭을 2배 증가시킨다.
- 전단철근 양을 2배 많게 한다.
14. 용접의 결함에 대한 설명으로 옳지 않은 것은?
- 피시아이:용접표면에 생기는 작은 구멍
- 블로홀:용접금속 중 가스에 의해 생긴 구형의 공동
- 언더컷:용접부의 끝부분에서 모재가 패어져 도랑처럼 된 부분
- 오버랩:용착금속이끝부분에서모재와융합하지않고겹쳐있는현상
15. 밑변이 b이고 높이가 h인 직사각형 단면의 수평 도심축에 대한 단면2차모멘트를 I1이라 하고, 밑변이 b이고 높이가 h인 삼각형 단면의 수평 도심축에 대한 단면2차모멘트를 I2라고 할 때, I1/I2의 값은?
- 1
- 2
- 3
- 4
16. 철골구조에서 사용하는 용어에 대한 설명으로 옳지 않은 것은?
- 필러:요소의 두께를 증가시키는 데 사용하는 플레이트
- 거셋플레이트:트러스의 부재, 스트럿 또는 가새재를 보 또는 기둥에 연결하는 판 요소
- 스티프너:하중을 분배하거나, 전단력을 전달하거나, 좌굴을 방지하기 위해 부재에 부착하는 구조요소
- 비콤팩트단면: 완전소성 응력분포가 발생할 수 있고, 국부좌굴이 발생하기 전에 약 3의 곡률연성비를 발휘할 수 있는 능력을 지닌 단면
17. 철근콘크리트구조에서 휨모멘트나 축력 또는 휨모멘트와 축력을 동시에 받는 단면 설계 시 적용하는 일반원칙에 대한 설명으로 옳지 않은 것은?
- 인장지배변형률한계는 균형변형률상태에서 인장철근의 순인장 변형률과 같다.
- 압축콘크리트가 가정된 극한변형률인 0.003에 도달할 때, 최외단 인장철근의 순인장변형률이 압축지배변형률한계 이하인 단면을 압축지배단면이라고 한다.
- 휨부재의 강도를 증가시키기 위하여 추가 인장철근과 이에 대응하는 압축철근을 사용할 수 있다.
- 인장철근이 설계기준항복강도에 대응하는 변형률에 도달하고 동시에 압축콘크리트가 극한변형률인 0.003에 도달할 때, 그 단면이 균형변형률상태에 있다고 본다.
18. 두께가 15 mm, 20mm인 2장의 강구조용 판재를 모살용접할 때, 모살용접의 최소 사이즈[mm]는?
- 3
- 5
- 6
- 8
19. 고력볼트에 대한 설명으로 옳지 않은 것은?
- 고력볼트의 유효단면적은 공칭단면적의 0.75배로 한다.
- 고력볼트의 구멍 중심간 거리는 공칭직경의 2.5배 이상으로 한다.
- 마찰접합은 사용성한계상태의 미끄럼방지를 위해 사용되거나 강도한계상태에서 사용된다.
- 밀착조임은 진동이나 하중변화에 따른 고력볼트의 풀림이나 피로가 설계에 고려되는 경우 사용된다.
20. 목구조의 토대에 대한 설명으로 옳은 것은?
- 기초에 긴결하는 토대의 긴결철물은 약 5m 간격으로 설치한다.
- 기둥과 기초가 긴결되지 않은 구조내력상 중요한 기둥의 하부에는 외벽뿐만 아니라 내벽에도 토대를 설치한다.
- 토대 하단은 방습상 유효한 조치를 강구하지 않을 경우 지면 에서 100 mm 이상 높게 한다.
- 토대와 기둥의 맞춤은 기둥으로부터의 인장력에 대해서 지압력이 충분하도록 통맞춤 면적을 정한다.
