1. 치직각 모듈이 10mm, 나선각이 60°, 잇수가 100인 헬리컬 기어의 피치원 지름[mm]은?
- 1,000
- 2,000
- 1,000√3
- 2,000√3
2. 다음 중 비틀림, 굽힘, 인장 또는 압축을 동시에 받는 축은?
- 선박의 프로펠러 축
- 수차의 축
- 철도 차량의 차축
- 공작기계의 스핀들
3. 체인전동의 특징을 기술한 것으로 옳지 않은 것은?
- 충격흡수가 힘들어 큰 동력을 전달하기 어렵다.
- 미끄럼 없이 일정한 속도비를 얻을 수 있다.
- 축간거리가 긴 경우 고속전동이 어렵다.
- 진동과 소음이 발생하기 쉽다.

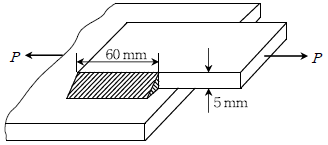

4. 그림과 같은 양쪽 측면 필릿 용접에서 용접사이즈가 5mm이고 허용 전단응력이 100 MPa일 때, 최대하중 P[kN]는? (단, cos45˚＝0.7로 한다)
- 21
- 35
- 42
- 60
5. 그림과 같이 판의 수가 n, 두께가 h, 길이가 l이고 폭이 일정한 외팔보형 겹판 스프링에 최대 하중 P가 작용하고 있다. 판의 수, 두께, 길이가 각각 2n, 2h, 2l 로 변경될 때 스프링이 지지할 수 있는 최대하중은?
- 1P
- 2P
- 4P
- 8P
6. 300 rpm으로 회전하는 축이 10π J/s 동력을 전달할 때, 축에 작용하는 비틀림 모멘트[N·m]는?
- π
- 10π
- 1
- 10
7. 1,000 kgf의 물체가 허용인장응력이 10 kgf/mm2인 훅 2개로 지지될 때, 훅 나사부의 바깥지름[mm]은? (단, 안지름은 바깥지름의 0.8배이다)
- 4
- 6
- 8
- 10
8. 웜기어의 축직각 모듈이 4mm, 웜과 웜기어의 중심거리가 150mm, 그리고 2줄 웜으로 구성된 웜기어 장치에서 1,800 rpm 회전속도를 60 rpm으로 감속시키고자 할 때, 웜의 피치 지름[mm]은?
- 30
- 40
- 50
- 60
9. 안지름이 30 mm이고 바깥지름이 50 mm인 원판 클러치에 0.5 N/mm2 균일접촉압력이 작용하고 마찰계수가 0.3일 때, 단일 원판클러치가 전달할 수 있는 최대토크[N·mm]에 가장 근접한 값은? (단, π＝3으로 하고, 마찰면 중심 지름은 안지름과 바깥 지름의 평균 지름으로 한다)
- 1,800
- 3,600
- 5,400
- 6,200
10. 1,200 rpm으로 회전하고 5kN의 반지름 방향 하중이 작용하는 축을 미끄럼 베어링이 지지하고 있다. 축의 지름이 100 mm, 저널 길이가 50 mm, 마찰계수가 0.01일 때, 미끄럼 베어링의 손실동력[W]은? (단, π＝3으로 한다)
- 150
- 300
- 450
- 600
11. SI 기본단위인 길이는 m, 질량은 kg, 시간은 s로 물리량을 표시 할 때, 다음 중 옳지 않은 것은?
- 동력: [m3 kg s-3]
- 응력: [m-1 kg s-2]
- 에너지: [m2 kg s-2]
- 힘: [m kg s-2]
13. 길이가 1.0 m이고 단면이 20 mm × 40 mm인 사각 봉에 축방향 힘 16 kgf이 작용할 때 1.0mm 늘어났다. 봉의 탄성계수[MPa]는? (단, 중력가속도 g＝10 m/s2으로 한다)
- 20
- 200
- 40
- 400
14. 맞물린 한 쌍의 표준 스퍼기어에서 구동기어의 잇수는 60, 피동기어의 잇수는 36, 모듈은 3일 때 두 기어의 중심거리[mm]는?
- 32
- 48
- 96
- 144
15. 그림과 같은 1줄 겹치기 리벳이음에서 리벳의 지름이 5mm이고 허용 전단응력이 4 kgf/mm2일 때, 750 kgf의 하중 P를 지지하기 위한 리벳의 최소 개수는? (단, π＝3으로 한다)
- 4
- 6
- 8
- 10
16. 나사의 회전력이 P, 축방향 하중이 Q, 유효 반지름이 r, 회전당 전진길이가 l 일 때, 나사의 효율은?
-
